建立连接后 TCP 请求卡住

article 2025/6/2 18:03:53

大家读完觉得有意义记得关注和点赞！！！

这篇文章描述了一个内核和BPF网络问题以及故障排除步骤，这是一个值得深入研究的有趣案例 Linux 内核网络复杂性。

1 故障报告

1.1 现象：概率健康检查失败

1.2 范围：特定节点上的特定 Pod

2 网络基础知识

2.1 节点网络拓扑：Cilium（带 BPF）

2.2 内核：node2localPod 流量的 sockmap BPF 加速5.10+

2.2.1 BPF：本地流量绕过内核堆栈sockops

2.2.2：只能捕获 TCP 握手数据包tcpdump3-way/4-way

2.3 总结

3 快速缩小范围

3.1 快速复制

3.2 缩小问题范围

3.2.1 ：正常，排除 L2/L3 问题ping

3.2.2 连接测试：OK，排除 TCP 连接问题telnet

3.2.3 远程到本地Pod：好的，排除pod问题和vanilla内核堆栈问题curl

3.2.4 本地 pod to-pod：好的，排除一些 node 内部问题

3.3 总结：只有 node-to-localPod TCP 请求概率卡住

4 深入挖掘

4.1 Linux 与 AliOS 内核

4.1.1 比较 BPF 功能

4.1.2 AliOS 云内核特定变更

4.2 查看详细的 TCP 连接统计信息

4.2.1 正常情况：显示正确sssegs_out/segs_in

4.2.2 异常情况：显示不正确sssegs_out/segs_in

4.3 Trace related call stack

4.3.1 ：跟踪内核调用堆栈trace-cmd

4.3.2 找到代码：inet_recvmsg -> {tcp_bpf_recvmsg， tcp_recvmsg}

4.3.3 使用 bpftrace 进行仔细检查

4.3.4 总结

4.4 内核堆栈中的处理程序初始化recvmsg

4.5 确认 sockmap 中的过时条目

4.5.1：套接字处理程序（sk_prot）不正确bpftracetcp_bpf_get_prot()

4.5.2bpftrace sk_psock_drop

4.5.3 bpftool：在 sockops 映射中确认过时的连接信息

5 技术总结

5.1 普通的 sockops/sockmap BPF 工作流程

5.2 直接原因

5.3 根本原因

5.4 快速恢复/修复

5.5 具有类似现象的另一个问题

附录

引用

1 故障报告

1.1 现象：`概率健康检查失败`

用户报告了他们的 Pod 的间歇性故障，尽管如此，它们还是照常运行，没有例外。

运行状况检查是一个非常简单的 TCP 上的 HTTP 探测： kubelet 定期（例如每 5 秒）向本地 Pod 发送请求，为每个请求启动新的 TCP 连接。GET

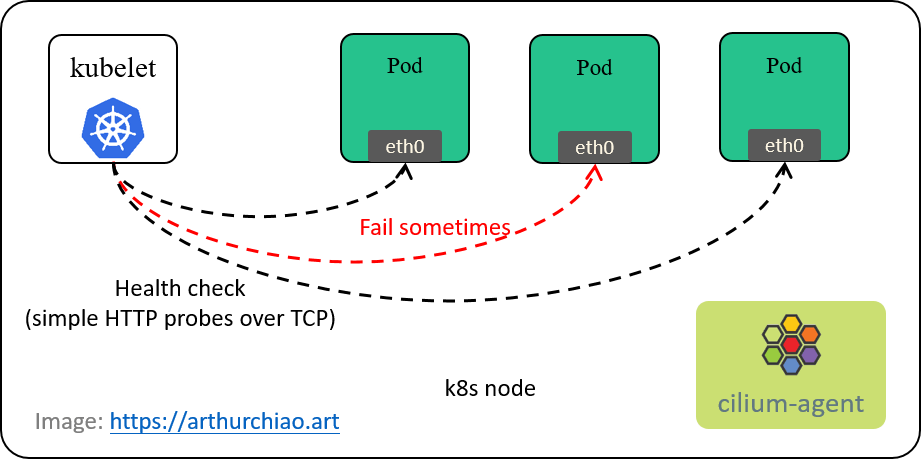

无花果。Pod 间歇性健康检查失败。

用户怀疑这是网络问题。

1.2 范围：特定节点上的特定 Pod

这个报告的问题仅限于一个新的 k8s 集群，最近引入了操作系统和内核：

操作系统： AliOS （AlibabaCloud OS）
内核：5.10.134-16.al8.x86_64（Linux 的一个分支，gitee.com/anolis/cloud-kernel），其中包括他们的上游功能向后移植和自我维护的更改，例如cloud-kernel
1. 适用于 AI 工作负载的 Intel AMX （Advanced Matrix Extensions），在某些情况下提供 GPU 的硬件加速替代方案，例如对小于 13B 的 LLM 进行推理。 AMX 支持首次在内核 5.16 中引入，并将该功能向后移植到其当前版本 5.10cloud-kernel;
2. cloud-kernel包括未上游的修改，如新的内核结构字段和新的枚举/类型。

其他环境信息：

Cilium：自维护 v1.11.10
CNCF 案例研究：Trip.com Group 如何改用 Cilium 实现可扩展和云原生网络，2023 年

2 网络基础知识

在开始探索之前，让我们概述一下这个集群中的网络基础设施。

2.1 节点网络拓扑：`Cilium（带 BPF）`

我们的 k8s 节点的内部网络拓扑图描述如下：

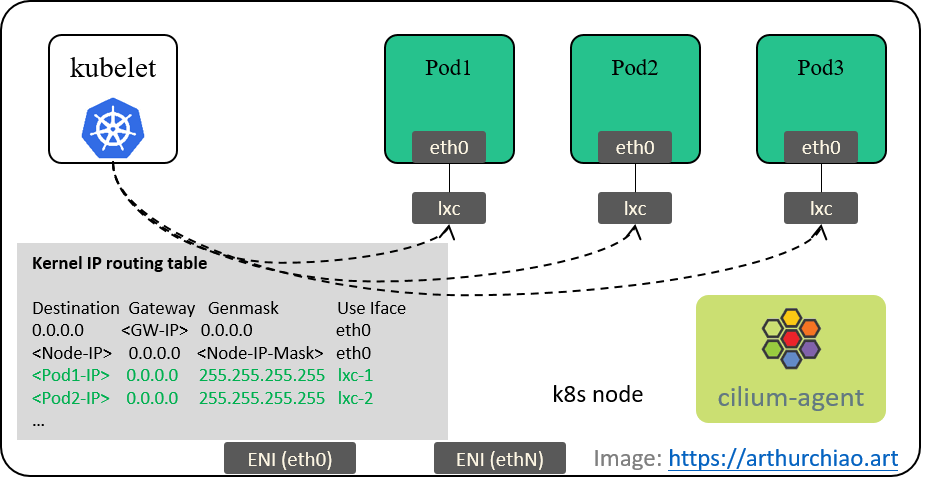

无花果。k8s 节点的内部网络拓扑。

<span style="color:#333333"><span style="background-color:#f8f8f8"><span style="background-color:#f6f8fa"><code><span style="color:#000000"><strong>(</strong></span>k8s node<span style="color:#000000"><strong>)</strong></span> <span style="color:#008080">$ </span>route <span style="color:#000080">-n</span>
Destination  Gateway   Genmask           Use Iface
0.0.0.0      <GW-IP>   0.0.0.0           eth0
<Node-IP>    0.0.0.0   <Node-IP-Mask>    eth0
<Pod1-IP>    0.0.0.0   255.255.255.255   lxc-1
<Pod2-IP>    0.0.0.0   255.255.255.255   lxc-2
<Pod3-IP>    0.0.0.0   255.255.255.255   lxc-3
</code></span></span></span>

如图和内核路由表输出所示，每个 Pod 都有一个专用的路由条目。因此，所有运行状况检查流量都直接定向到 lxc 设备（Pod 的 veth 对的主机端设备），随后进入 Pod。换句话说，所有运行状况检查流量都在本地处理。

Cilium 在 AlibabaCloud 上的网络拓扑与 AWS 上的网络拓扑类似。有关更多信息，请参阅 AWS 上的 Cilium 网络拓扑和流量路径（2019）。其中可能包含一些过时的信息，但大多数内容仍应验证。

2.2 内核：`node2localPod` 流量的 `sockmap BPF` 加速`5.10+`

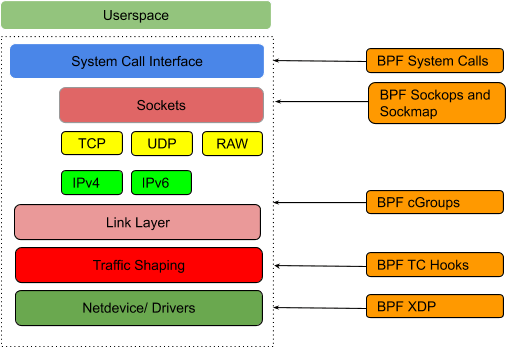

2.2.1 BPF：本地流量绕过内核堆栈`sockops`

如何使用 eBPF 加速云原生 applications 提供了一个实际示例，说明了 sockops/sockmap BPF 程序是如何工作的。

中文读者也可以参考以下内容了解更多信息，

（译）利用 ebpf sockmap/redirection 提升 socket 性能（2020）
BPF 进阶笔记（五）：几种 TCP 相关的 BPF（sockops、struct_ops、header options）

2.2.2：只能捕获 TCP 握手数据包`tcpdump3-way/4-way`

sockops加速在 kernel 5.10 + Cilium v1.11.10 中自动开启：

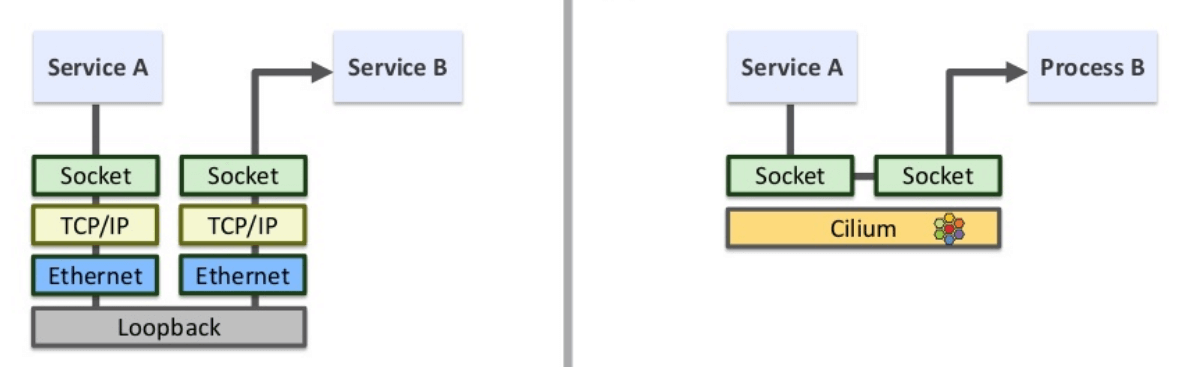

无花果。Cilium 中的 socket 级加速。请注意，该图描述了通过环回进行通信的本地进程，这与此处讨论的场景不同。只是懒得画一张新图。

一个重大的概念变化是，启用 sockops BPF 后，您无法在TCPDUMP输出中查看请求和响应数据包，因为在此设置中，只有TCP 3次握手和4次关闭程序仍然通过内核网络。 stack 中，所有有效负载都将直接通过 socket 级别的（例如在 tcp/udp 发送/接收消息）方法。

一个快速测试来说明这个想法：从节点访问 Pod 中的服务器：

<span style="color:#333333"><span style="background-color:#f8f8f8"><span style="background-color:#f6f8fa"><code><span style="color:#000000"><strong>(</strong></span>node<span style="color:#000000"><strong>)</strong></span> <span style="color:#008080">$ </span>curl <pod ip>:<port>
</code></span></span></span>

tcpdump 的输出：

<span style="color:#333333"><span style="background-color:#f8f8f8"><span style="background-color:#f6f8fa"><code><span style="color:#000000"><strong>(</strong></span>pod<span style="color:#000000"><strong>)</strong></span> <span style="color:#008080">$ </span>tcpdump <span style="color:#000080">-nn</span> <span style="color:#000080">-i</span> eth0 host <node ip> and <port>
<span style="color:#999988"><em># TCP 3-way handshake</em></span>
IP NODE_IP.36942 <span style="color:#000000"><strong>></strong></span> POD_IP.8080: Flags <span style="color:#000000"><strong>[</strong></span>S]
IP POD_IP.8080   <span style="color:#000000"><strong>></strong></span> NODE_IP.36942: Flags <span style="color:#000000"><strong>[</strong></span>S.]
IP NODE_IP.36942 <span style="color:#000000"><strong>></strong></span> POD_IP.8080: Flags <span style="color:#000000"><strong>[</strong></span>.]<span style="color:#999988"><em># requests & responses, no packets go through there, they are bypassed,</em></span>
<span style="color:#999988"><em># payloads are transferred directly in socket-level TCP methods</em></span><span style="color:#999988"><em># TCP 4-way close</em></span>
IP POD_IP.8080   <span style="color:#000000"><strong>></strong></span> NODE_IP.36942: Flags <span style="color:#000000"><strong>[</strong></span>F.]
IP NODE_IP.36942 <span style="color:#000000"><strong>></strong></span> POD_IP.8080: Flags <span style="color:#000000"><strong>[</strong></span>.]
IP NODE_IP.36942 <span style="color:#000000"><strong>></strong></span> POD_IP.8080: Flags <span style="color:#000000"><strong>[</strong></span>F.]
IP POD_IP.8080   <span style="color:#000000"><strong>></strong></span> NODE_IP.36942: Flags <span style="color:#000000"><strong>[</strong></span>.]
</code></span></span></span>

2.3 总结

现在我们已经对问题和环境有了基本的了解。是时候深入研究实际调查了。

3 快速缩小范围

3.1 快速复制

首先，检查 kubelet 日志，

<span style="color:#333333"><span style="background-color:#f8f8f8"><span style="background-color:#f6f8fa"><code><span style="color:#008080">$ </span><span style="color:#0086b3">grep</span> <span style="color:#dd1144">"Timeout exceeded while awaiting headers"</span> /var/log/kubernetes/kubelet.INFO
prober.go] Readiness probe <span style="color:#000000"><strong>for </strong></span>POD_XXX failed <span style="color:#000000"><strong>(</strong></span>failure<span style="color:#000000"><strong>)</strong></span>:Get <span style="color:#dd1144">"http://POD_IP:PORT/health"</span>: context deadline exceeded <span style="color:#000000"><strong>(</strong></span>Client.Timeout exceeded <span style="color:#000000"><strong>while </strong></span>awaiting headers<span style="color:#000000"><strong>)</strong></span>
...
</code></span></span></span>

事实上，存在许多就绪度探测失败。

由于探针是非常简单的 HTTP 请求，我们可以在节点上手动进行，这应该等同于 kubelet 探针，

<span style="color:#333333"><span style="background-color:#f8f8f8"><span style="background-color:#f6f8fa"><code><span style="color:#008080">$ </span>curl <POD_IP>:<PORT>/v1/health
OK
<span style="color:#008080">$ </span>curl <POD_IP>:<PORT>/v1/health
OK
<span style="color:#008080">$ </span>curl <POD_IP>:<PORT>/v1/health <span style="color:#999988"><em># stuck</em></span>
^C
</code></span></span></span>

好的，我们可以轻松复现它，而无需依赖 k8s 工具。

3.2 缩小问题范围

现在让我们执行一些快速测试来缩小问题范围。

3.2.1 ：正常，排除 L2/L3 问题`ping`

ping来自节点的 PodIP 始终成功。

<span style="color:#333333"><span style="background-color:#f8f8f8"><span style="background-color:#f6f8fa"><code><span style="color:#000000"><strong>(</strong></span>node<span style="color:#000000"><strong>)</strong></span> <span style="color:#008080">$ </span>ping <POD_IP>
</code></span></span></span>

这表明L2和L3（ARP表、路由表等）的连接运行良好。

3.2.2 连接测试：OK，排除 TCP 连接问题`telnet`

<span style="color:#333333"><span style="background-color:#f8f8f8"><span style="background-color:#f6f8fa"><code><span style="color:#000000"><strong>(</strong></span>node<span style="color:#000000"><strong>)</strong></span> <span style="color:#008080">$ </span>telnet POD_IP PORT
Trying POD_IP...
Connected to POD_IP.
Escape character is <span style="color:#dd1144">'^]'</span><span style="color:#0086b3">.</span>
</code></span></span></span>

同样，始终成功，输出确认连接始终进入 ESTABLISHED 状态：ss

<span style="color:#333333"><span style="background-color:#f8f8f8"><span style="background-color:#f6f8fa"><code><span style="color:#000000"><strong>(</strong></span>node<span style="color:#000000"><strong>)</strong></span> <span style="color:#008080">$ </span>netstat <span style="color:#000080">-antp</span> | <span style="color:#0086b3">grep </span>telnet
tcp        0      0 NODE_IP:34316    POD_IP:PORT     ESTABLISHED 2360593/telnet
</code></span></span></span>

3.2.3 远程到本地Pod：好的，排除pod问题和vanilla内核堆栈问题`curl`

从远程节点执行相同的运行状况检查，始终正常：

<span style="color:#333333"><span style="background-color:#f8f8f8"><span style="background-color:#f6f8fa"><code><span style="color:#000000"><strong>(</strong></span>node2<span style="color:#000000"><strong>)</strong></span> <span style="color:#008080">$ </span>curl <POD_IP>:<PORT>/v1/health
OK
...
<span style="color:#000000"><strong>(</strong></span>node2<span style="color:#000000"><strong>)</strong></span> <span style="color:#008080">$ </span>curl <POD_IP>:<PORT>/v1/health
OK
</code></span></span></span>

这排除了 Pod 本身和原版内核堆栈的问题。

3.2.4 本地 pod to-pod：好的，排除一些 node 内部问题

<span style="color:#333333"><span style="background-color:#f8f8f8"><span style="background-color:#f6f8fa"><code><span style="color:#000000"><strong>(</strong></span>pod3<span style="color:#000000"><strong>)</strong></span> <span style="color:#008080">$ </span>curl <POD2_IP>:<PORT>/v1/health
OK
...
<span style="color:#000000"><strong>(</strong></span>pod3<span style="color:#000000"><strong>)</strong></span> <span style="color:#008080">$ </span>curl <POD2_IP>:<PORT>/v1/health
OK
</code></span></span></span>

始终正常。排除 Pod 本身的问题。

3.3 总结：`只有 node-to-localPod TCP 请求概率卡住`

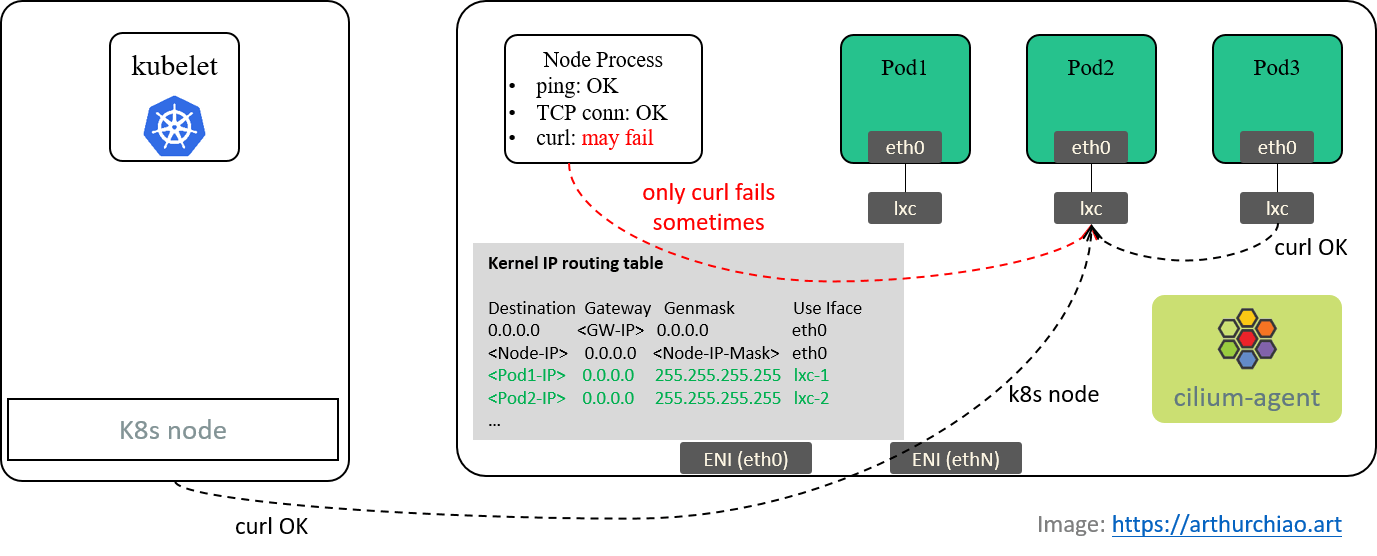

无花果。测试用例和结果。

三种情况的区别：

Node-to-localPod：payload 流量通过 sockops BPF 处理;
本地 Pod 到 Pod：BPF 重定向（或内核堆栈，具体取决于您的内核版本）
- 区分三种类型的 eBPF 重定向（2022）
RemoteNode-to-localPod：标准内核网络堆栈

结合这些信息，我们确信问题已经与 sockops BPF 和 kernel 的关系（因为 kernel 在 sockops BPF 场景中完成了大部分工作）。

从这些观察中，可以合理地推断出该问题很可能与 sockops BPF 和内核相关，给定 kernel 在 sockops BPF 场景中的核心作用。

4 深入挖掘

现在让我们更深入地探讨这个问题。

4.1 Linux 与 AliOS 内核

由于我们一直在使用内核 5.10.56 和 cilium v1.11.10 多年未遇到过这个问题，第一个合理的假设 AliOS 云内核 5.10.134 可能会引入一些不兼容的更改或 bug。

因此，我们花了一些时间将 AliOS 云内核与上游 Linux 进行比较。

注意：cloud-kernel 维护在 gitee.com，它限制了大多数读取权限（例如提交、责备）而无需登录，因此，在本文的其余部分，我们引用了 github.com 上的 Linux 存储库进行讨论。

4.1.1 比较 BPF 功能

首先，比较节点上 cilium-agent 自动检测到的 BPF 特征。结果将写入节点上的本地文件：/var/run/cilium/state/globals/bpf_features.h，

<span style="color:#333333"><span style="background-color:#f8f8f8"><span style="background-color:#f6f8fa"><code><span style="color:#008080">$ </span>diff <bpf_features.h from our 5.10.56 node> <bpf_features.h from AliOS node>
</code></span></span></span>

<span style="color:#333333"><span style="background-color:#f8f8f8"><span style="background-color:#f6f8fa"><code>59c59
<span style="color:#000000"><span style="background-color:#ffdddd">< #define NO_HAVE_XSKMAP_MAP_TYPE
</span></span>---
<span style="color:#000000"><span style="background-color:#ddffdd">> #define HAVE_XSKMAP_MAP_TYPE
</span></span>71c71
<span style="color:#000000"><span style="background-color:#ffdddd">< #define NO_HAVE_TASK_STORAGE_MAP_TYPE
</span></span>---
<span style="color:#000000"><span style="background-color:#ddffdd">> #define HAVE_TASK_STORAGE_MAP_TYPE
</span></span>243c243
<span style="color:#000000"><span style="background-color:#ffdddd">< #define BPF__PROG_TYPE_socket_filter__HELPER_bpf_ktime_get_coarse_ns 0
</span></span>---
<span style="color:#000000"><span style="background-color:#ddffdd">> #define BPF__PROG_TYPE_socket_filter__HELPER_bpf_ktime_get_coarse_ns 1
</span></span><span style="color:#a61717"><span style="background-color:#e3d2d2">...</span></span>
</code></span></span></span>

确实存在一些差异，但通过进一步调查，我们没有查找与观察到的问题的任何关联。

4.1.2 AliOS 云内核特定变更

然后我们花了一些时间检查了 AliOS 云内核自维护的 BPF 和网络修改。如

b578e4b8ed6e1c7608e07e03a061357fd79ac2ddCK： NET：跟踪创建 sock 的 PID

在此提交中，他们向 struct sock 数据结构添加了一个字段。pid_t pid
ea0307caaf29700ff71467726b9617dcb7c0d084tcp：确保初始化 accept_queue 的 spinlocks 一次

但同样，我们没有发现与问题有任何关联。

4.2 查看详细的 TCP 连接统计信息

由于没有来自代码比较的有价值的信息，我们将重点转移到了环境收集一些更详细的连接信息。

ss（socket stats）是一个强大而方便的 socket/connection 自省工具：

-i/--info：显示内部 TCP 信息，包括几个 TCP 连接统计信息;
-e/--extended：显示详细的 socket 信息，包括 inode、uid、cookie。

4.2.1 正常情况：显示正确`sssegs_out/segs_in`

使用（netcat）启动连接，nc

<span style="color:#333333"><span style="background-color:#f8f8f8"><span style="background-color:#f6f8fa"><code><span style="color:#000000"><strong>(</strong></span>node<span style="color:#000000"><strong>)</strong></span> <span style="color:#008080">$ </span>nc POD_IP PORT
</code></span></span></span>

我们在这里故意不使用 telnet，因为会关闭连接在成功提供请求后立即，我们没有时间检查 SS 输出中的连接统计信息。将使连接保持 CLOSE-WAIT 状态，这足以让我们检查连接发送/接收统计信息。telnetnc

现在是这个连接的统计数据：

<span style="color:#333333"><span style="background-color:#f8f8f8"><span style="background-color:#f6f8fa"><code><span style="color:#000000"><strong>(</strong></span>node<span style="color:#000000"><strong>)</strong></span> <span style="color:#008080">$ </span>ss <span style="color:#000080">-i</span> | <span style="color:#0086b3">grep</span> <span style="color:#000080">-A</span> 1 50504
tcp    ESTAB      0         0         NODE_IP:50504          POD_IP:PORTcubic wscale:7,7 rto:200 rtt:0.059/0.029 mss:1448 pmtu:1500 rcvmss:536 advmss:1448 cwnd:10 bytes_acked:1 segs_out:2 segs_in:1 send 1963.4Mbps lastsnd:14641 lastrcv:14641 lastack:14641 pacing_rate 3926.8Mbps delivered:1 rcv_space:14480 rcv_ssthresh:64088 minrtt:0.059
</code></span></span></span>

发送和接收统计数据：segs_out=2，segs_in=1。

现在让我们向服务器发送请求：键入然后按，GET /v1/health HTTP/1.1\r\nEnter

实际上，您可以键入任何内容，只需，服务器很可能会向您发送 400 （Bad Request）响应，但对于在我们的例子中，这个 400 表示 TCP 发送/接收路径完全正常！Enter

<span style="color:#333333"><span style="background-color:#f8f8f8"><span style="background-color:#f6f8fa"><code><span style="color:#000000"><strong>(</strong></span>node<span style="color:#000000"><strong>)</strong></span> <span style="color:#008080">$ </span>nc POD_IP PORT
GET /v1/health HTTP/1.1<span style="color:#dd1144">\r\n</span>
<Response Here>
</code></span></span></span>

我们将得到响应，连接将进入状态，在它消失之前，我们有一些时间来检查它：CLOSE-WAIT

<span style="color:#333333"><span style="background-color:#f8f8f8"><span style="background-color:#f6f8fa"><code><span style="color:#000000"><strong>(</strong></span>node<span style="color:#000000"><strong>)</strong></span> <span style="color:#008080">$ </span>ss <span style="color:#000080">-i</span> | <span style="color:#0086b3">grep</span> <span style="color:#000080">-A</span> 1 50504
tcp     CLOSE-WAIT   0      0        NODE_IP:50504     POD_IP:httpcubic wscale:7,7 rto:200 rtt:0.059/0.029 ato:40 mss:1448 pmtu:1500 rcvmss:536 advmss:1448 cwnd:10 bytes_acked:1 bytes_received:1 segs_out:3 segs_in:2 send 1963.4Mbps lastsnd:24277 lastrcv:24277 lastack:4399 pacing_rate 3926.8Mbps delivered:1 rcv_space:14480 rcv_ssthresh:64088 minrtt:0.059
</code></span></span></span>

正如预期的那样，segs_out=3，segs_in=2。

4.2.2 异常情况：显示不正确`sssegs_out/segs_in`

重复上述测试以捕获失败的 1 个。

建立连接后，

<span style="color:#333333"><span style="background-color:#f8f8f8"><span style="background-color:#f6f8fa"><code><span style="color:#008080">$ </span>ss <span style="color:#000080">-i</span> | <span style="color:#0086b3">grep</span> <span style="color:#000080">-A</span> 1 57424
tcp      ESTAB      0       0         NODE_IP:57424    POD_IP:webcachecubic wscale:7,7 rto:200 rtt:0.056/0.028 mss:1448 pmtu:1500 rcvmss:536 advmss:1448 cwnd:10 bytes_acked:1 segs_out:2 segs_in:1 send 2068.6Mbps lastsnd:10686 lastrcv:10686 lastack:10686 pacing_rate 4137.1Mbps delivered:1 rcv_space:14480 rcv_ssthresh:64088 minrtt:0.056
</code></span></span></span>

键入请求内容并抚摸后：Enter

<span style="color:#333333"><span style="background-color:#f8f8f8"><span style="background-color:#f6f8fa"><code><span style="color:#000000"><strong>(</strong></span>node<span style="color:#000000"><strong>)</strong></span> <span style="color:#008080">$ </span>ss <span style="color:#000080">-i</span> | <span style="color:#0086b3">grep</span> <span style="color:#000080">-A</span> 1 57424
tcp      ESTAB      0       0         NODE_IP:57424    POD_IP:webcachecubic wscale:7,7 rto:200 rtt:0.056/0.028 mss:1448 pmtu:1500 rcvmss:536 advmss:1448 cwnd:10 bytes_acked:1 segs_out:2 segs_in:1 send 2068.6Mbps lastsnd:21994 lastrcv:21994 lastack:21994 pacing_rate 4137.1Mbps delivered:1 rcv_space:14480 rcv_ssthresh:64088 minrtt:0.056
</code></span></span></span>

That segments sent/received stats remain unchanged (), suggesting that the problem may reside on tcp {send,receive} message level.segs_out=2,segs_in=1

4.3 Trace related call stack

Based on the above hypothesis, we captured kernel call stacks to compare failed and successful requests.

4.3.1 ：跟踪内核调用堆栈`trace-cmd`

跟踪 10 秒，按服务器进程 ID 过滤，保存调用堆栈图，

<span style="color:#333333"><span style="background-color:#f8f8f8"><span style="background-color:#f6f8fa"><code><span style="color:#999988"><em># filter by process ID (PID of the server in the pod)</em></span>
<span style="color:#008080">$ </span>trace-cmd record <span style="color:#000080">-P</span> 178501 <span style="color:#000080">-p</span> function_graph <span style="color:#0086b3">sleep </span>10
</code></span></span></span>

注意：避免在生产环境中进行跟踪，以防止生成大文件和过多的磁盘 IO。

在此期间，发送请求，

<span style="color:#333333"><span style="background-color:#f8f8f8"><span style="background-color:#f6f8fa"><code><span style="color:#000000"><strong>(</strong></span>node<span style="color:#000000"><strong>)</strong></span> <span style="color:#008080">$ </span>curl POD_IP PORT
</code></span></span></span>

默认情况下，它会将数据保存到当前目录下的本地文件中，内容如下所示：

<span style="color:#333333"><span style="background-color:#f8f8f8"><span style="background-color:#f6f8fa"><code><span style="color:#008080">$ </span>trace-cmd report <span style="color:#000000"><strong>></strong></span> report-1.graph
CPU  1 is empty
CPU  2 is empty
...
CPU 63 is empty
<span style="color:#008080">cpus</span><span style="color:#000000"><strong>=</strong></span>64<idle>-0     <span style="color:#000000"><strong>[</strong></span>022] 5376816.422992: funcgraph_entry:    2.441 us   |  update_acpu.constprop.0<span style="color:#000000"><strong>()</strong></span>;<idle>-0     <span style="color:#000000"><strong>[</strong></span>022] 5376816.422994: funcgraph_entry:               |  switch_mm_irqs_off<span style="color:#000000"><strong>()</strong></span> <span style="color:#000000"><strong>{</strong></span><idle>-0     <span style="color:#000000"><strong>[</strong></span>022] 5376816.422994: funcgraph_entry:    0.195 us   |    choose_new_asid<span style="color:#000000"><strong>()</strong></span>;<idle>-0     <span style="color:#000000"><strong>[</strong></span>022] 5376816.422994: funcgraph_entry:    0.257 us   |    load_new_mm_cr3<span style="color:#000000"><strong>()</strong></span>;<idle>-0     <span style="color:#000000"><strong>[</strong></span>022] 5376816.422995: funcgraph_entry:    0.128 us   |    switch_ldt<span style="color:#000000"><strong>()</strong></span>;<idle>-0     <span style="color:#000000"><strong>[</strong></span>022] 5376816.422995: funcgraph_exit:     1.378 us   |  <span style="color:#000000"><strong>}</strong></span>
...
</code></span></span></span>

用作分隔符（这将保留调用堆栈和适当的前导空格）并将最后的字段保存到专用文件中：|

<span style="color:#333333"><span style="background-color:#f8f8f8"><span style="background-color:#f6f8fa"><code><span style="color:#008080">$ </span><span style="color:#0086b3">awk</span> <span style="color:#000080">-F</span><span style="color:#dd1144">'|'</span> <span style="color:#dd1144">'{print $NF}'</span> report-1.graph <span style="color:#000000"><strong>></strong></span> stack-1.txt
</code></span></span></span>

将它们与或 vimdiff 进行比较：diff

<span style="color:#333333"><span style="background-color:#f8f8f8"><span style="background-color:#f6f8fa"><code><span style="color:#008080">$ </span>vimdiff stack-1.txt stack-2.txt
</code></span></span></span>

这里有两个跟踪，左边是正常请求的跟踪，右边是有问题的：

无花果。正常请求（左侧）和有问题的请求（右侧）的跟踪（调用堆栈）。

可以看出，对于一个失败的请求，内核做了一个错误的函数调用：它应该调用，但实际上调用了。tcp_bpf_recvmsg()tcp_recvmsg()

4.3.2 找到代码：`inet_recvmsg -> {tcp_bpf_recvmsg， tcp_recvmsg}`

调用 into 或 from 是一段简洁的代码，如下图所示，tcp_bpf_recvmsgtcp_recvmsginet_recvmsg

<span style="color:#333333"><span style="background-color:#f8f8f8"><span style="background-color:#f6f8fa"><code><span style="color:#999988"><em>// https://github.com/torvalds/linux/blob/v5.10/net/ipv4/af_inet.c#L838</em></span>
<span style="color:#445588"><strong>int</strong></span> <span style="color:#990000"><strong>inet_recvmsg</strong></span>(<span style="color:#000000"><strong>struct</strong></span> socket <span style="color:#000000"><strong>*</strong></span>sock, <span style="color:#000000"><strong>struct</strong></span> msghdr <span style="color:#000000"><strong>*</strong></span>msg, <span style="color:#445588"><strong>size_t</strong></span> size, <span style="color:#445588"><strong>int</strong></span> flags) {<span style="color:#000000"><strong>struct</strong></span> sock <span style="color:#000000"><strong>*</strong></span>sk <span style="color:#000000"><strong>=</strong></span> sock<span style="color:#000000"><strong>-></strong></span>sk;<span style="color:#445588"><strong>int</strong></span> addr_len <span style="color:#000000"><strong>=</strong></span> <span style="color:#009999">0</span>;<span style="color:#445588"><strong>int</strong></span> err;<span style="color:#000000"><strong>if</strong></span> (likely(<span style="color:#000000"><strong>!</strong></span>(flags <span style="color:#000000"><strong>&</strong></span> MSG_ERRQUEUE)))sock_rps_record_flow(sk);err <span style="color:#000000"><strong>=</strong></span> INDIRECT_CALL_2(sk<span style="color:#000000"><strong>-></strong></span>sk_prot<span style="color:#000000"><strong>-></strong></span>recvmsg, tcp_recvmsg, udp_recvmsg,sk, msg, size, flags <span style="color:#000000"><strong>&</strong></span> MSG_DONTWAIT,flags <span style="color:#000000"><strong>&</strong></span> <span style="color:#000000"><strong>~</strong></span>MSG_DONTWAIT, <span style="color:#000000"><strong>&</strong></span>addr_len);<span style="color:#000000"><strong>if</strong></span> (err <span style="color:#000000"><strong>>=</strong></span> <span style="color:#009999">0</span>)msg<span style="color:#000000"><strong>-></strong></span>msg_namelen <span style="color:#000000"><strong>=</strong></span> addr_len;<span style="color:#000000"><strong>return</strong></span> err;
}
</code></span></span></span>

sk_prot (“套接字协议”）包含此套接字的处理程序。INDIRECT_CALL_2行可以简化为以下伪代码：

<span style="color:#333333"><span style="background-color:#f8f8f8"><span style="background-color:#f6f8fa"><code><span style="color:#000000"><strong>if</strong></span> sk<span style="color:#000000"><strong>-></strong></span>sk_prot<span style="color:#000000"><strong>-></strong></span>recvmsg <span style="color:#000000"><strong>==</strong></span> tcp_recvmsg<span style="color:#000000"><strong>:</strong></span> <span style="color:#999988"><em>// if socket protocol handler is tcp_recvmsg</em></span>tcp_recvmsg()
<span style="color:#000000"><strong>else</strong></span><span style="color:#000000"><strong>:</strong></span>tcp_bpf_recvmsg()
</code></span></span></span>

这表明，当请求失败时，套接字的 sk_prot->recvmsg 指针可能不正确。

4.3.3 使用 bpftrace 进行仔细检查

虽然是一个强大的工具，但它可能包含太多细节会分散我们的注意力，并且如果设置不正确的过滤器参数，可能会耗尽您的磁盘空间。trace-cmd

bpftrace是另一个跟踪工具，默认情况下不会将数据写入本地文件。现在让我们用它再次确认上述结果。

同样，运行多次，仅捕获 tcp_recvmsg 和 tcp_bpf_recvmsg 个调用， print kernel 调用堆栈：curl POD_IP:PORT

<span style="color:#333333"><span style="background-color:#f8f8f8"><span style="background-color:#f6f8fa"><code><span style="color:#008080">$ </span>bpftrace <span style="color:#000080">-e</span> <span style="color:#dd1144">'k:tcp_recvmsg /pid==178501/ { printf("%s\n", kstack);} k:tcp_bpf_recvmsg /pid==178501/ { printf("%s\n", kstack);} '</span>tcp_bpf_recvmsg+1                   <span style="color:#999988"><em># <-- correspond to a successful request</em></span>inet_recvmsg+233__sys_recvfrom+362__x64_sys_recvfrom+37do_syscall_64+48entry_SYSCALL_64_after_hwframe+97tcp_bpf_recvmsg+1                   <span style="color:#999988"><em># <-- correspond to a successful request</em></span>inet_recvmsg+233__sys_recvfrom+362__x64_sys_recvfrom+37do_syscall_64+48entry_SYSCALL_64_after_hwframe+97tcp_recvmsg+1                       <span style="color:#999988"><em># <-- correspond to a failed request</em></span>inet_recvmsg+78__sys_recvfrom+362__x64_sys_recvfrom+37do_syscall_64+48entry_SYSCALL_64_after_hwframe+97
</code></span></span></span>

您还可以按客户端程序名称（内核数据结构中的 comm 字段）进行过滤，例如，

<span style="background-color:#f8f8f8"><span style="background-color:#f6f8fa"><code><span style="color:#008080">$ </span>bpftrace <span style="color:#000080">-e</span> <span style="color:#dd1144">'k:tcp_bpf_recvmsg /comm=="curl"/ { printf("%s", kstack); }'</span>
</code></span></span>

如上所示，成功的请求被定向到，而失败的请求被路由到。tcp_bpf_recvmsgtcp_recvmsg

4.3.4 总结

tcp_recvmsg 等待来自内核网络堆栈的消息，在 sockops BPF 的情况下，消息会绕过内核堆栈，这解释了为什么有些请求会失败（超时），但 TCP 连接始终正常。

我们向团队报告了上述发现，他们与我们一起进行了一些进一步的调查。cloud-kernel

4.4 内核堆栈中的处理程序初始化`recvmsg`

简而言之，

无花果。sockops BPF：连接建立和套接字处理程序初始化。

根据上图，如果 to-to-inserted entry 已经存在 sockmap（步骤 3.1 结束），handler 将被错误地初始化。recvmsg

在 BPF 映射中，连接的两个条目是什么样子的：

<span style="color:#333333"><span style="background-color:#f8f8f8"><span style="background-color:#f6f8fa"><code><span style="color:#000000"><strong>(</strong></span>cilium-agent<span style="color:#000000"><strong>)</strong></span> <span style="color:#008080">$ </span>bpftool map dump <span style="color:#0086b3">id </span>122 | <span style="color:#0086b3">grep</span> <span style="color:#dd1144">"0a 0a 86 30"</span> <span style="color:#000080">-C</span> 2 | <span style="color:#0086b3">grep</span> <span style="color:#dd1144">"0a 0a 65 f9"</span> <span style="color:#000080">-C</span> 2 | <span style="color:#0086b3">grep</span> <span style="color:#000080">-C</span> 2 <span style="color:#dd1144">"db 78"</span>
0a 0a 86 30 00 00 00 00  00 00 00 00 00 00 00 00
0a 0a 65 f9 00 00 00 00  00 00 00 00 00 00 00 00
01 00 00 00 1f 90 00 00  db 78 00 00
<span style="color:#000080">--</span>
key:
<span style="color:#000080">--</span>
0a 0a 65 f9 00 00 00 00  00 00 00 00 00 00 00 00
0a 0a 86 30 00 00 00 00  00 00 00 00 00 00 00 00
01 00 00 00 db 78 00 00  1f 90 00 00
</code></span></span></span>

我们稍后将解释这些二进制数据。现在让我们首先确认我们上面的假设。

4.5 确认 sockmap 中的过时条目

4.5.1：套接字处理程序（sk_prot）不正确`bpftracetcp_bpf_get_prot()`

两个后续函数调用，即 hold ：sk_port

tcp_bpf_get_prot()：其中初始化sk_prot;
tcp_bpf_recvmsg()或：调用其中接收消息tcp_recvmsg()sk_prot;

跟踪这两个方法并打印变量（pointer）。sk_prot

成功案例：

<span style="color:#333333"><span style="background-color:#f8f8f8"><span style="background-color:#f6f8fa"><code>tcp_bpf_get_proto: src POD_IP <span style="color:#000000"><strong>(</strong></span>8080<span style="color:#000000"><strong>)</strong></span>, dst NODE_IP<span style="color:#000000"><strong>(</strong></span>59500<span style="color:#000000"><strong>)</strong></span>, 2232440
tcp_bpf_get_proto: 0xffffffffacc65800                                     <span style="color:#999988"><em># <-- sk_prot pointer</em></span>
tcp_bpf_recvmsg: src POD_IP <span style="color:#000000"><strong>(</strong></span>8080<span style="color:#000000"><strong>)</strong></span>, dst NODE_IP<span style="color:#000000"><strong>(</strong></span>59500<span style="color:#000000"><strong>)</strong></span> 0xffffffffacc65800 <span style="color:#999988"><em># <-- same pointer</em></span>
</code></span></span></span>

坏情况：

<span style="color:#333333"><span style="background-color:#f8f8f8"><span style="background-color:#f6f8fa"><code><span style="color:#000000"><strong>(</strong></span>node<span style="color:#000000"><strong>)</strong></span> <span style="color:#008080">$ </span>./tcp_bpf_get_proto.bt 178501
Attaching 6 probes...
tcp_bpf_get_proto: src POD_IP <span style="color:#000000"><strong>(</strong></span>8080<span style="color:#000000"><strong>)</strong></span>, dst NODE_IP<span style="color:#000000"><strong>(</strong></span>53904<span style="color:#000000"><strong>)</strong></span>, 2231203
tcp_bpf_get_proto: 0xffffffffacc65800                                    <span style="color:#999988"><em># <-- sk_prot pointer</em></span>
tcp_recvmsg: src POD_IP <span style="color:#000000"><strong>(</strong></span>8080<span style="color:#000000"><strong>)</strong></span>, dst NODE_IP<span style="color:#000000"><strong>(</strong></span>53904<span style="color:#000000"><strong>)</strong></span> 0xffffffffac257300    <span style="color:#999988"><em># <-- sk_prot is modified!!!</em></span>
</code></span></span></span>

4.5.2`bpftrace` `sk_psock_drop`

一个成功的情况，当请求完成并且连接通常关闭时调用 in：sk_psock_drop

<span style="color:#333333"><span style="background-color:#f8f8f8"><span style="background-color:#f6f8fa"><code><span style="color:#000000"><strong>(</strong></span>node<span style="color:#000000"><strong>)</strong></span> <span style="color:#008080">$ </span>./sk_psock_drop.bt 178501
tcp_bpf_get_proto: src POD_IP <span style="color:#000000"><strong>(</strong></span>8080<span style="color:#000000"><strong>)</strong></span>, dst NODE_IP<span style="color:#000000"><strong>(</strong></span>59500<span style="color:#000000"><strong>)</strong></span>, 2232440
tcp_bpf_get_proto: 0xffffffffacc65800                                    <span style="color:#999988"><em># <-- sk_prot pointer</em></span>
sk_psock_drop: src POD_IP <span style="color:#000000"><strong>(</strong></span>8080<span style="color:#000000"><strong>)</strong></span>， dst NODE_IP<span style="color:#000000"><strong>(</strong></span>44566<span style="color:#000000"><strong>)</strong></span>sk_psock_drop+1sock_map_remove_links+161sock_map_close+50inet_release+63sock_release+58sock_close+17fput+147task_work_run+89exit_to_user_mode_loop+285exit_to_user_mode_prepare+110syscall_exit_to_user_mode+18entry_SYSCALL_64_after_hwframe+97
tcp_bpf_recvmsg: src POD_IP <span style="color:#000000"><strong>(</strong></span>8080<span style="color:#000000"><strong>)</strong></span>, dst NODE_IP<span style="color:#000000"><strong>(</strong></span>59500<span style="color:#000000"><strong>)</strong></span> 0xffffffffacc65800 <span style="color:#999988"><em># <-- same pointer</em></span>
</code></span></span></span>

当服务器端调用并且要插入的条目已存在时调用 in，情况失败：sk_psock_dropsock_map_update()

<span style="color:#333333"><span style="background-color:#f8f8f8"><span style="background-color:#f6f8fa"><code><span style="color:#000000"><strong>(</strong></span>node<span style="color:#000000"><strong>)</strong></span> <span style="color:#008080">$ </span>./sk_psock_drop.bt 178501
tcp_bpf_get_proto: src POD_IP <span style="color:#000000"><strong>(</strong></span>8080<span style="color:#000000"><strong>)</strong></span>, dst NODE_IP<span style="color:#000000"><strong>(</strong></span>53904<span style="color:#000000"><strong>)</strong></span>, 2231203
tcp_bpf_get_proto: 0xffffffffacc65800                                    <span style="color:#999988"><em># <-- sk_prot pointer</em></span>
sk_psock_drop: src POD_IP <span style="color:#000000"><strong>(</strong></span>8080<span style="color:#000000"><strong>)</strong></span>， dst NODE_IP<span style="color:#000000"><strong>(</strong></span>44566<span style="color:#000000"><strong>)</strong></span>sk_psock_drop+1sock_hash_update_common+789bpf_sock_hash_update+98bpf_prog_7aa9a870410635af_bpf_sockmap+831_cgroup_bpf_run_filter_sock_ops+189tcp_init_transfer+333                       // -> bpf_skops_established -> BPF_CGROUP_RUN_PROG_SOCK_OPS -> cilium sock_ops codetcp_rcv_state_process+1430tcp_child_process+148tcp_v4_rcv+2491...
tcp_recvmsg: src POD_IP <span style="color:#000000"><strong>(</strong></span>8080<span style="color:#000000"><strong>)</strong></span>, dst NODE_IP<span style="color:#000000"><strong>(</strong></span>53904<span style="color:#000000"><strong>)</strong></span> 0xffffffffac257300    <span style="color:#999988"><em># <-- sk_prot is modified!!!</em></span>
</code></span></span></span>

<span style="color:#333333"><span style="background-color:#f8f8f8"><span style="background-color:#f6f8fa"><code><span style="color:#999988"><em>// https://github.com/torvalds/linux/blob/v6.5/net/core/sock_map.c#L464</em></span><span style="color:#000000"><strong>static</strong></span> <span style="color:#445588"><strong>int</strong></span> <span style="color:#990000"><strong>sock_map_update_common</strong></span>(<span style="color:#000000"><strong>struct</strong></span> bpf_map <span style="color:#000000"><strong>*</strong></span>map, u32 idx, <span style="color:#000000"><strong>struct</strong></span> sock <span style="color:#000000"><strong>*</strong></span>sk, u64 flags) {<span style="color:#000000"><strong>struct</strong></span> bpf_stab <span style="color:#000000"><strong>*</strong></span>stab <span style="color:#000000"><strong>=</strong></span> container_of(map, <span style="color:#000000"><strong>struct</strong></span> bpf_stab, map);...link <span style="color:#000000"><strong>=</strong></span> sk_psock_init_link();sock_map_link(map, sk);psock <span style="color:#000000"><strong>=</strong></span> sk_psock(sk);osk <span style="color:#000000"><strong>=</strong></span> stab<span style="color:#000000"><strong>-></strong></span>sks[idx];<span style="color:#000000"><strong>if</strong></span> (osk <span style="color:#000000"><strong>&&</strong></span> flags <span style="color:#000000"><strong>==</strong></span> BPF_NOEXIST) {     <span style="color:#999988"><em>// sockmap entries already exists</em></span>ret <span style="color:#000000"><strong>=</strong></span> <span style="color:#000000"><strong>-</strong></span>EEXIST;<span style="color:#000000"><strong>goto</strong></span> out_unlock;                   <span style="color:#999988"><em>// goto out_unlock, which will release psock</em></span>} <span style="color:#000000"><strong>else</strong></span> <span style="color:#000000"><strong>if</strong></span> (<span style="color:#000000"><strong>!</strong></span>osk <span style="color:#000000"><strong>&&</strong></span> flags <span style="color:#000000"><strong>==</strong></span> BPF_EXIST) {ret <span style="color:#000000"><strong>=</strong></span> <span style="color:#000000"><strong>-</strong></span>ENOENT;<span style="color:#000000"><strong>goto</strong></span> out_unlock;}sock_map_add_link(psock, link, map, <span style="color:#000000"><strong>&</strong></span>stab<span style="color:#000000"><strong>-></strong></span>sks[idx]);stab<span style="color:#000000"><strong>-></strong></span>sks[idx] <span style="color:#000000"><strong>=</strong></span> sk;<span style="color:#000000"><strong>if</strong></span> (osk)sock_map_unref(osk, <span style="color:#000000"><strong>&</strong></span>stab<span style="color:#000000"><strong>-></strong></span>sks[idx]);<span style="color:#000000"><strong>return</strong></span> <span style="color:#009999">0</span>;                              <span style="color:#999988"><em>// <-- should return from here</em></span>
<span style="color:#990000"><strong>out_unlock:</strong></span>                                <span style="color:#999988"><em>// <-- actually hit here</em></span><span style="color:#000000"><strong>if</strong></span> (psock)sk_psock_put(sk, psock);           <span style="color:#999988"><em>// --> further call sk_psock_drop</em></span>
<span style="color:#990000"><strong>out_free:</strong></span>sk_psock_free_link(link);<span style="color:#000000"><strong>return</strong></span> ret;
}
</code></span></span></span>

此早期版本导致初始化为。psocksk->sk_prot->recvmsgtcp_recvmsg

4.5.3 bpftool：在 sockops 映射中确认过时的连接信息

BPF 映射中的键和值格式：

<span style="color:#333333"><span style="background-color:#f8f8f8"><span style="background-color:#f6f8fa"><code><span style="color:#999988"><em>// https://github.com/cilium/cilium/blob/v1.11.10/pkg/maps/sockmap/sockmap.go#L20</em></span><span style="color:#999988"><em>// SockmapKey is the 5-tuple used to lookup a socket</em></span>
<span style="color:#999988"><em>// +k8s:deepcopy-gen=true</em></span>
<span style="color:#999988"><em>// +k8s:deepcopy-gen:interfaces=github.com/cilium/cilium/pkg/bpf.MapKey</em></span>
<span style="color:#000000"><strong>type</strong></span> SockmapKey <span style="color:#000000"><strong>struct</strong></span> {DIP    types<span style="color:#000000"><strong>.</strong></span>IPv6 <span style="color:#dd1144">`align:"$union0"`</span>SIP    types<span style="color:#000000"><strong>.</strong></span>IPv6 <span style="color:#dd1144">`align:"$union1"`</span>Family <span style="color:#445588"><strong>uint8</strong></span>      <span style="color:#dd1144">`align:"family"`</span>Pad7   <span style="color:#445588"><strong>uint8</strong></span>      <span style="color:#dd1144">`align:"pad7"`</span>Pad8   <span style="color:#445588"><strong>uint16</strong></span>     <span style="color:#dd1144">`align:"pad8"`</span>SPort  <span style="color:#445588"><strong>uint32</strong></span>     <span style="color:#dd1144">`align:"sport"`</span>DPort  <span style="color:#445588"><strong>uint32</strong></span>     <span style="color:#dd1144">`align:"dport"`</span>
}<span style="color:#999988"><em>// SockmapValue is the fd of a socket</em></span>
<span style="color:#999988"><em>// +k8s:deepcopy-gen=true</em></span>
<span style="color:#999988"><em>// +k8s:deepcopy-gen:interfaces=github.com/cilium/cilium/pkg/bpf.MapValue</em></span>
<span style="color:#000000"><strong>type</strong></span> SockmapValue <span style="color:#000000"><strong>struct</strong></span> {fd <span style="color:#445588"><strong>uint32</strong></span>
}
</code></span></span></span>

Trip.com：使用Cilium/eBPF的大规模云原生网络和安全，2022展示了如何解码Cilium BPF映射的编码条目。

<span style="color:#333333"><span style="background-color:#f8f8f8"><span style="background-color:#f6f8fa"><code><span style="color:#008080">$ </span><span style="color:#0086b3">cat </span>ip2hex.sh
<span style="color:#0086b3">echo</span> <span style="color:#008080">$1</span> | <span style="color:#0086b3">awk</span> <span style="color:#000080">-F</span><span style="color:#0086b3">.</span> <span style="color:#dd1144">'{printf("%02x %02x %02x %02x\n",$1,$2,$3,$4);}'</span>
<span style="color:#008080">$ </span><span style="color:#0086b3">cat </span>hex2port.sh
<span style="color:#0086b3">echo</span> <span style="color:#008080">$1</span> | <span style="color:#0086b3">awk</span> <span style="color:#dd1144">'{printf("0x%s%s 0x%s%s\n", $1, $2, $5, $6) }'</span> | <span style="color:#0086b3">sed</span> <span style="color:#dd1144">'s/ /\n/g'</span> | xargs <span style="color:#000080">-n1</span> <span style="color:#0086b3">printf</span> <span style="color:#dd1144">'%d\n'</span><span style="color:#000000"><strong>(</strong></span>node<span style="color:#000000"><strong>)</strong></span> <span style="color:#008080">$ </span>./ip2hex.sh <span style="color:#dd1144">"10.10.134.48"</span>
0a 0a 86 30
<span style="color:#000000"><strong>(</strong></span>node<span style="color:#000000"><strong>)</strong></span> <span style="color:#008080">$ </span>./ip2hex.sh <span style="color:#dd1144">"10.10.101.249"</span>
0a 0a 65 f9
</code></span></span></span>

<span style="color:#333333"><span style="background-color:#f8f8f8"><span style="background-color:#f6f8fa"><code><span style="color:#000000"><strong>(</strong></span>cilium-agent<span style="color:#000000"><strong>)</strong></span> <span style="color:#008080">$ </span>bpftool map dump <span style="color:#0086b3">id </span>122 | <span style="color:#0086b3">grep</span> <span style="color:#dd1144">"0a 0a 86 30"</span> <span style="color:#000080">-C</span> 2 | <span style="color:#0086b3">grep</span> <span style="color:#dd1144">"0a 0a 65 f9"</span> <span style="color:#000080">-C</span> 2 | <span style="color:#0086b3">grep</span> <span style="color:#000080">-C</span> 2 <span style="color:#dd1144">"db 78"</span>
0a 0a 86 30 00 00 00 00  00 00 00 00 00 00 00 00
0a 0a 65 f9 00 00 00 00  00 00 00 00 00 00 00 00
01 00 00 00 1f 90 00 00  db 78 00 00
<span style="color:#000080">--</span>
key:
<span style="color:#000080">--</span>
0a 0a 65 f9 00 00 00 00  00 00 00 00 00 00 00 00
0a 0a 86 30 00 00 00 00  00 00 00 00 00 00 00 00
01 00 00 00 db 78 00 00  1f 90 00 00
</code></span></span></span>

<span style="color:#333333"><span style="background-color:#f8f8f8"><span style="background-color:#f6f8fa"><code><span style="color:#000000"><strong>(</strong></span>node<span style="color:#000000"><strong>)</strong></span> <span style="color:#008080">$ </span>./hex2port.sh <span style="color:#dd1144">"1f 90 00 00  b6 8a 00 00"</span>
8080
46730 <span style="color:#999988"><em># you can verify this connection in `ss` output</em></span>
</code></span></span></span>

几乎所有以下条目都是过时的（因为这是一个空的，没有节点到 Pod 的流量，除非我们手动执行此操作）：

<span style="color:#333333"><span style="background-color:#f8f8f8"><span style="background-color:#f6f8fa"><code><span style="color:#000000"><strong>(</strong></span>cilium-agent<span style="color:#000000"><strong>)</strong></span> <span style="color:#008080">$ </span>bpftool map dump /sys/fs/bpf/cilium_sock_ops | <span style="color:#0086b3">grep</span> <span style="color:#dd1144">"0a 0a 86 30"</span> | <span style="color:#0086b3">wc</span> <span style="color:#000080">-l</span>
7325
<span style="color:#000000"><strong>(</strong></span>cilium-agent<span style="color:#000000"><strong>)</strong></span> <span style="color:#008080">$ </span>bpftool map dump /sys/fs/bpf/cilium_sock_ops | <span style="color:#0086b3">grep</span> <span style="color:#dd1144">"0a 0a 8c ca"</span> | <span style="color:#0086b3">wc</span> <span style="color:#000080">-l</span>
1288
<span style="color:#000000"><strong>(</strong></span>cilium-agent<span style="color:#000000"><strong>)</strong></span> <span style="color:#008080">$ </span>bpftool map dump /sys/fs/bpf/cilium_sock_ops | <span style="color:#0086b3">grep</span> <span style="color:#dd1144">"0a 0a 8e 40"</span> | <span style="color:#0086b3">wc</span> <span style="color:#000080">-l</span>
191
</code></span></span></span>

5 技术总结

5.1 普通的 sockops/sockmap BPF 工作流程

无花果。sockops BPF：连接建立和套接字处理程序初始化。

Node 客户端（例如 kubelet）-> server：启动与服务器的 TCP 连接
内核（以及内核中的 BPF 代码）：在侦听已建立的连接时
1. write two entries to sockmap
2. link entries to bpf handlers (tcp_bpf_{sendmsg, recvmsg})
节点客户端（例如kubelet）>服务器：发送和接收有效负载：BPF处理程序已执行
节点客户端（例如 kubelet）-> server： close connection： kernel 从 sockmap 中删除条目

5.2 直接原因

问题出现在第 4 步，由于未知原因，连接关闭时某些条目未被删除。这导致步骤 2（或图片中的 Section 3.1）中新连接中的处理程序初始化不正确。当点击过时的条目时，

发送方使用 BPF 消息处理程序进行传输;
服务器端将 socket 视为 standard，并通过 default message handler 等待消息，然后卡在那里，因为没有 payload 进入 default handler。

5.3 根本原因

阿里巴巴团队进一步深入研究了这个问题，感谢他们的努力，他们最终发现 bpf， sockmap： Remove unhash handler for BPF sockmap usage 是根本原因，这是在 Linux 5.10.58 中引入的。我们正在使用基于 5.10.134 的版本，因此它受到了影响。cloud-kernel

上游补丁 bpf， sockmap： Fix sk->sk_forward_alloc warn_on in sk_stream_kill_queues 已经修复了它，但只向后移植到 6.x 系列。

5.4 快速恢复/修复

如果问题已经发生，您可以使用以下方法之一进行恢复：

内核重启：耗尽节点然后重启节点，这将刷新内核状态;
手动清理方式：请谨慎避免删除有效条目。bpftool

5.5 具有类似现象的另一个问题

启用 sockops 时，类似现象还有另一个问题：

本地 Pod 运行 nginx（最新版本，例如>= 1.18);
将 http 请求从节点发送到本地 pod，具有足够大的 cookie 长度（例如> 1024 Byte);

TCP 连接将正常，但请求将始终卡在那里。

纤毛问题：

ioctl FIONREAD 在启用 sockops 时返回不正确的值

nginx 正在从 Traefik 请求中读取标头，默认值为 1024 （client_header_buffer_size 1k;）字节，然后（似乎）通过 ioctl 剩余多少数据。由于返回值为 0，因此请求永远不会完全读取，并且不会继续。

社区解决方案：

在 v1.13 中废弃了 –sockops-enable，并在 v1.14 中删除了该功能

附录

本文中使用的 bpftrace 脚本

引用

AliOS 内核（一个 Linux 分支），gitee.com/anolis/cloud-kernel
AWS 上的 Cilium 网络拓扑和流量路径（2019）
纤度 v1.11.10， bpf_sockops.c
Cilium v1.11.10， BPF sockops键和值定义
区分三种类型的 eBPF 重定向
Trip.com：使用 Cilium/eBPF 的大规模云原生网络和安全，2022 年

编辑

1 故障报告

1.1 现象：概率健康检查失败

1.2 范围：特定节点上的特定 Pod

2 网络基础知识

2.1 节点网络拓扑：Cilium（带 BPF）

2.2 内核：node2localPod 流量的 sockmap BPF 加速5.10+

2.2.1 BPF：本地流量绕过内核堆栈sockops

2.2.2：只能捕获 TCP 握手数据包tcpdump3-way/4-way

2.3 总结

3 快速缩小范围

3.1 快速复制

3.2 缩小问题范围

3.2.1 ： 正常，排除 L2/L3 问题ping

3.2.2 连接测试：OK，排除 TCP 连接问题telnet

3.2.3 远程到本地Pod：好的，排除pod问题和vanilla内核堆栈问题curl

3.2.4 本地 pod to-pod：好的，排除一些 node 内部问题

3.3 总结：只有 node-to-localPod TCP 请求概率卡住

4 深入挖掘

4.1 Linux 与 AliOS 内核

4.1.1 比较 BPF 功能

4.1.2 AliOS 云内核特定变更

4.2 查看详细的 TCP 连接统计信息

4.2.1 正常情况：显示正确sssegs_out/segs_in

4.2.2 异常情况：显示不正确sssegs_out/segs_in

4.3 Trace related call stack

4.3.1 ： 跟踪内核调用堆栈trace-cmd

4.3.2 找到代码：inet_recvmsg -> {tcp_bpf_recvmsg， tcp_recvmsg}

4.3.3 使用 bpftrace 进行仔细检查

4.3.4 总结

4.4 内核堆栈中的处理程序初始化recvmsg

4.5 确认 sockmap 中的过时条目

4.5.1： 套接字处理程序 （sk_prot） 不正确bpftracetcp_bpf_get_prot()

4.5.2bpftrace sk_psock_drop

4.5.3 bpftool：在 sockops 映射中确认过时的连接信息

5 技术总结

5.1 普通的 sockops/sockmap BPF 工作流程

5.2 直接原因

5.3 根本原因

5.4 快速恢复/修复

5.5 具有类似现象的另一个问题

附录

引用

相关文章：

1.1 现象：`概率健康检查失败`

2.1 节点网络拓扑：`Cilium（带 BPF）`

2.2 内核：`node2localPod` 流量的 `sockmap BPF` 加速`5.10+`

2.2.1 BPF：本地流量绕过内核堆栈`sockops`

2.2.2：只能捕获 TCP 握手数据包`tcpdump3-way/4-way`

3.2.1 ：正常，排除 L2/L3 问题`ping`

3.2.2 连接测试：OK，排除 TCP 连接问题`telnet`

3.2.3 远程到本地Pod：好的，排除pod问题和vanilla内核堆栈问题`curl`

3.3 总结：`只有 node-to-localPod TCP 请求概率卡住`

4.2.1 正常情况：显示正确`sssegs_out/segs_in`

4.2.2 异常情况：显示不正确`sssegs_out/segs_in`

4.3.1 ：跟踪内核调用堆栈`trace-cmd`

4.3.2 找到代码：`inet_recvmsg -> {tcp_bpf_recvmsg， tcp_recvmsg}`

4.4 内核堆栈中的处理程序初始化`recvmsg`

4.5.1：套接字处理程序（sk_prot）不正确`bpftracetcp_bpf_get_prot()`

4.5.2`bpftrace` `sk_psock_drop`
