NVIDIA Mellanox BlueField-2 DPU（Data Processing Unit）智能网卡的调试和使用

article 2025/9/12 8:25:23

专有名词

OOB：

BMC：

BFB：

EMMC：

关键词	解释
eMMC	Embedded Multi-Media Card——把 NAND 闪存颗粒与控制器封装在一起的板载存储件，类似手机里的“内置储存”

.deb：文件是Debian软件包格式的专用扩展名，专为Debian及其衍生Linux发行版（如Ubuntu）设计，用于软件的分发、安装与管理。

外观

各个模块的功能

配置使用

BlueField DPU Administrator Quick Start Guide - NVIDIA Docs

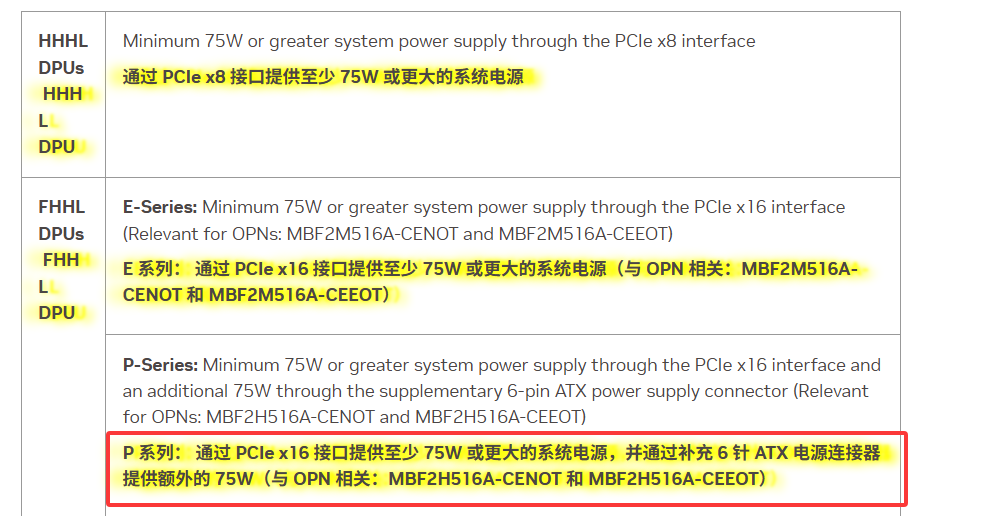

本版本的网卡，需要外接供电，否则光靠pcie的供电，网卡不能正常工作。

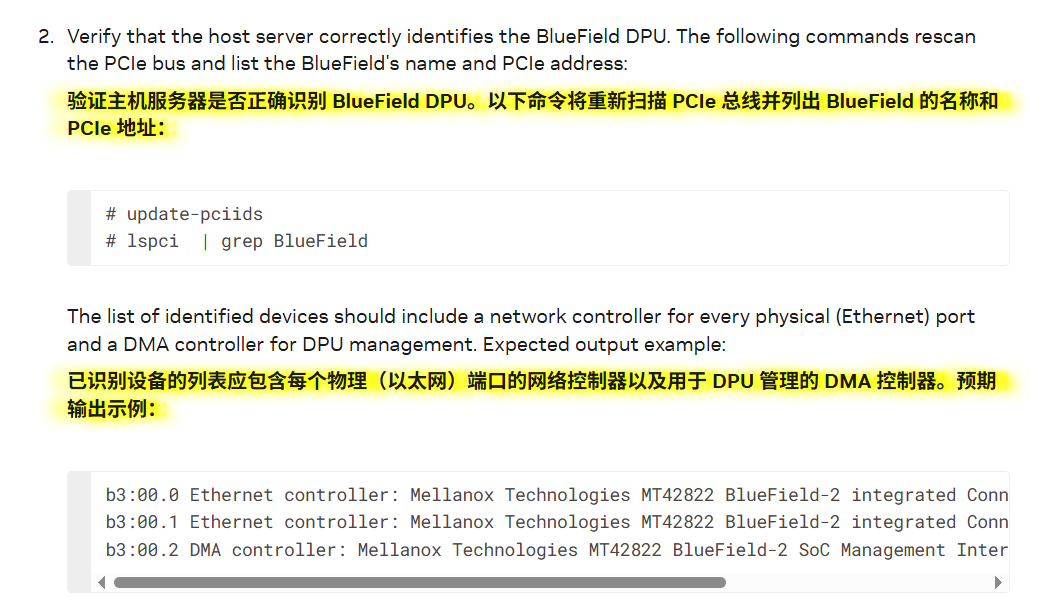

产看网卡是否正常上线

update-pciidslspci  | grep BlueField

将网卡的pci总线地址和网卡IP地址做一个对应

得到pci总线地址和网卡名称的对应关系

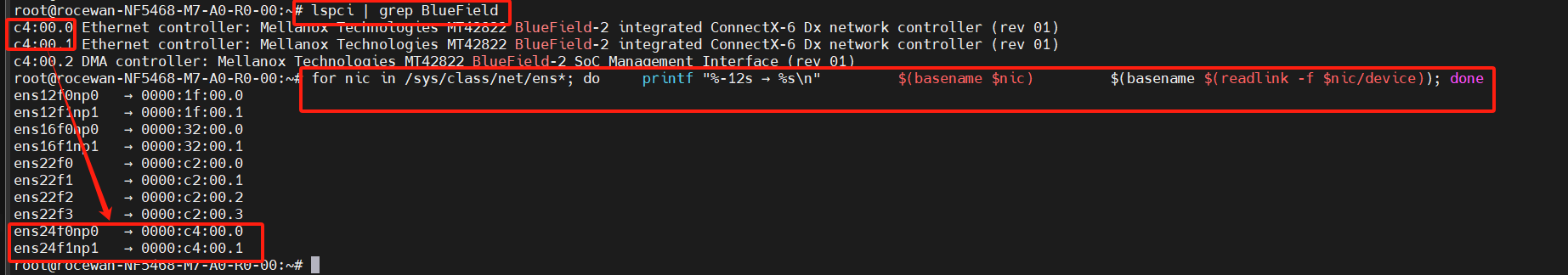

lspci | grep BlueField

for nic in /sys/class/net/ens*; do     printf "%-12s → %s\n"         $(basename $nic)         $(basename $(readlink -f $nic/device)); done

0000:c4:00.0 → PF0，对应主机侧端口 0（ens24f0np0）
0000:c4:00.1 → PF1，对应主机侧端口 1（ens24f1np1）
0000:c4:00.2 → 同一物理设备上的管理/DMA 功能，不暴露成网口

将网卡名称和IP地址对应

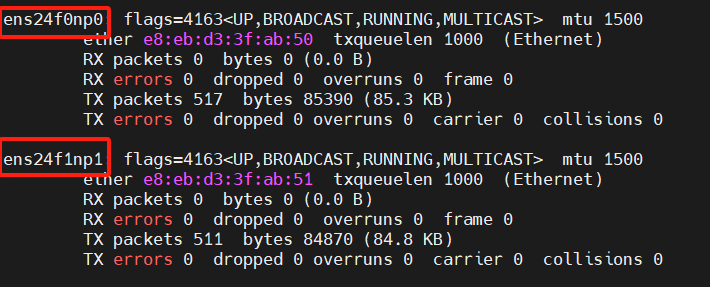

ifconfig -a

配置管理口IP地址

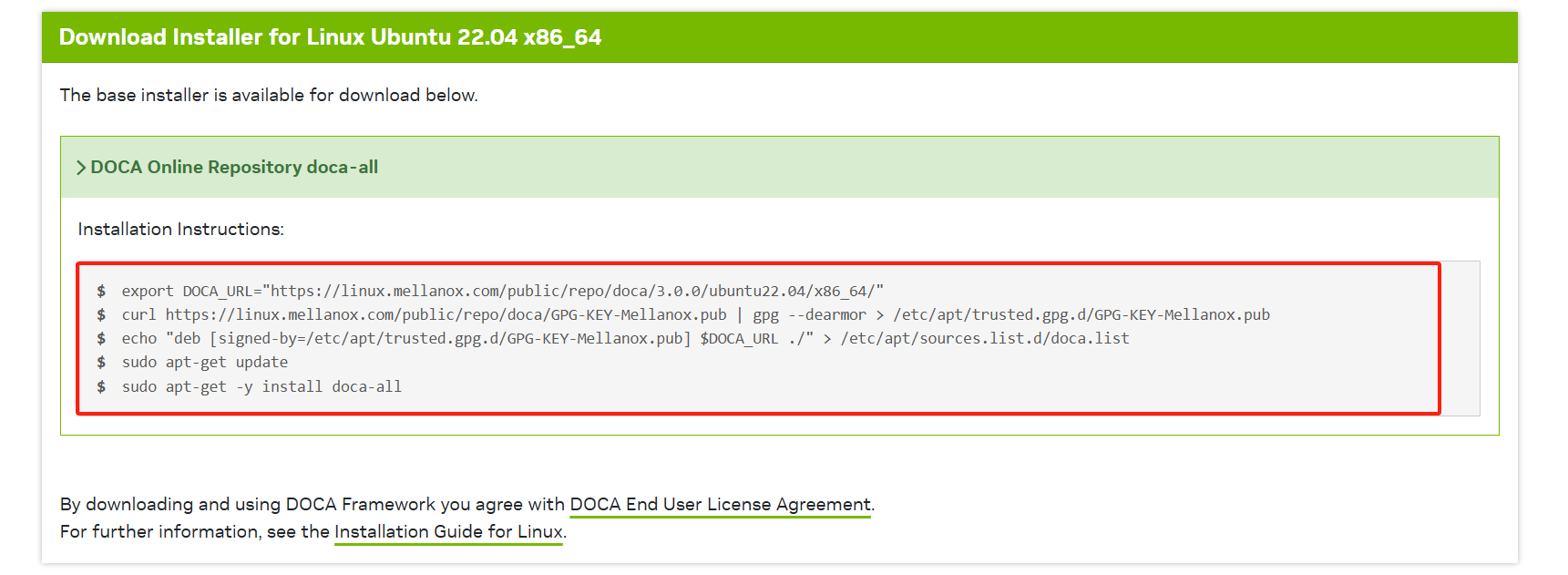

下载DOCA到服务器上

DOCA = Data-Center On-a-Chip Architecture（也写作 Data-Center Infrastructure-on-a-Chip Architecture）。它是 NVIDIA 为 BlueField DPU / SuperNIC 及 ConnectX 网卡推出的一整套 软件框架 + SDK + 运行时，用来把本来跑在主机 CPU 上的网络、存储、安全等基础设施工作负载「卸载、加速、隔离」到 DPU 上。

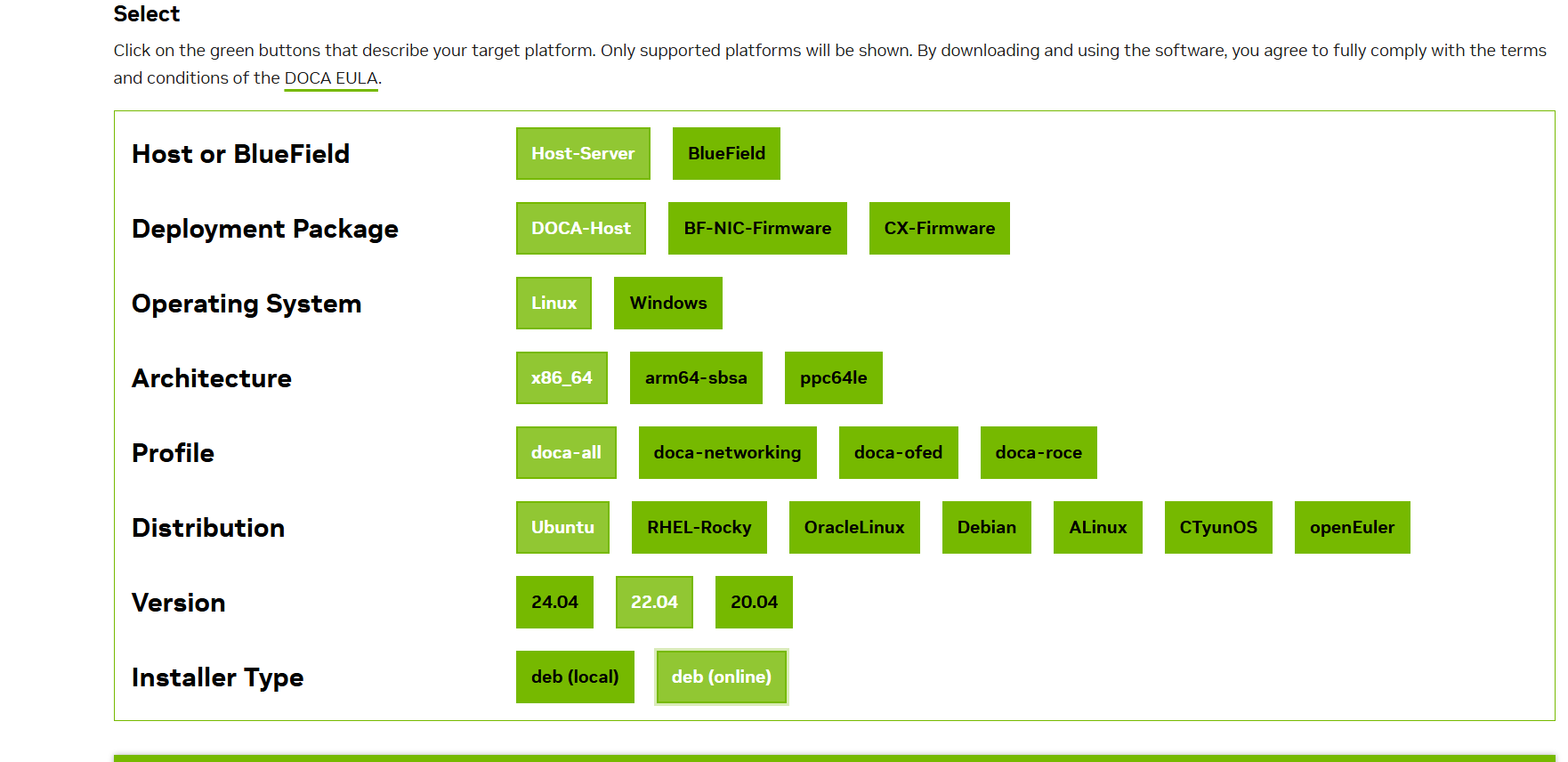

NVIDIA DOCA Downloads | NVIDIA Developer

下载server端的DOCA.

根据系统安装

把下面的命令行，一行一行的粘贴到服务器上

给网卡刷系统

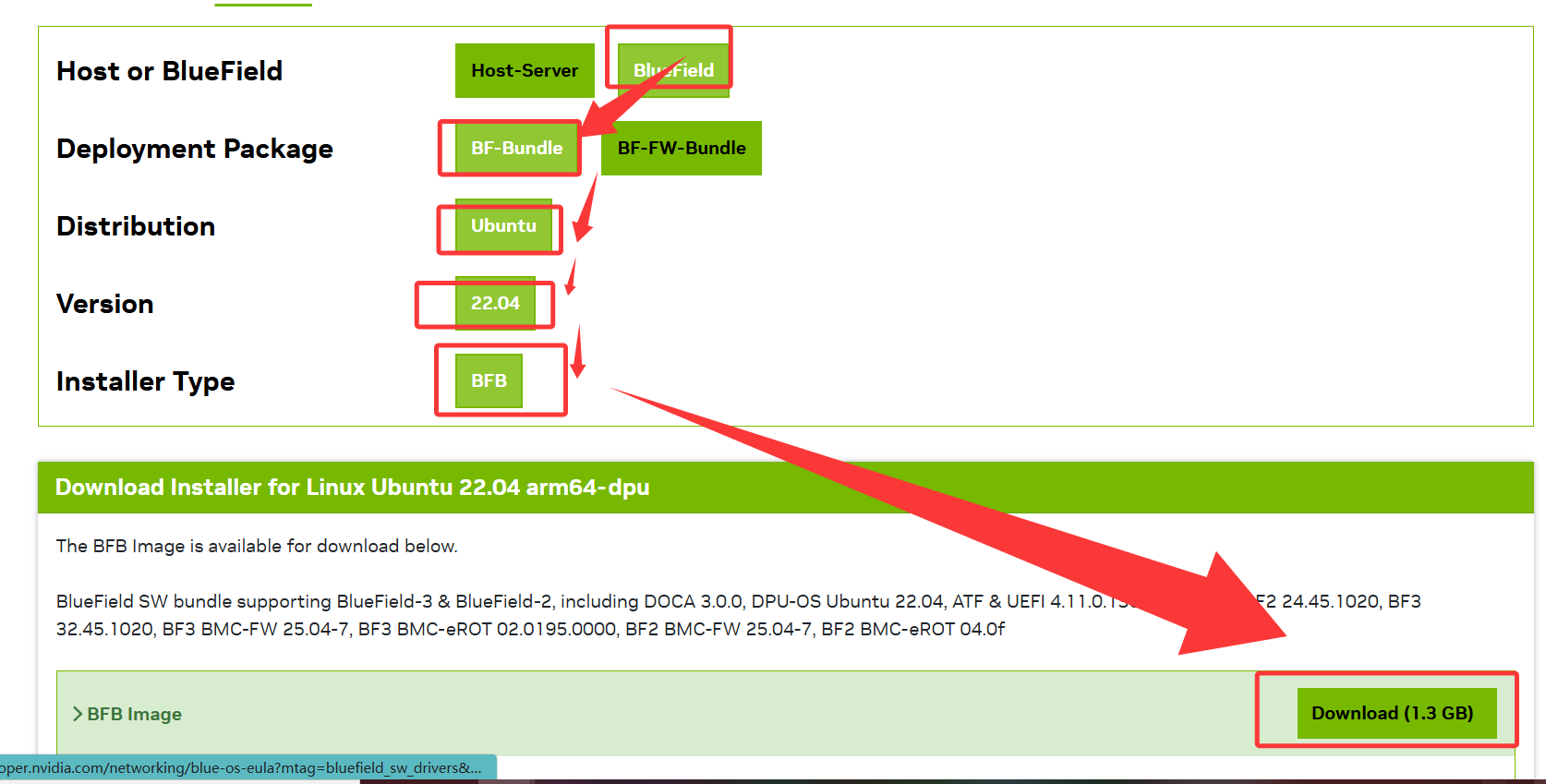

BFB 镜像

BFB（BlueField Bundle）是一种专用的整机镜像文件，扩展名为 .bfb。
它里面已经打包好了引导程序、内核、固件以及 全部 DOCA 运行时/SDK 软件包。
刷入以后，BlueField DPU 会直接运行这一整套官方环境。

NVIDIA DOCA Downloads | NVIDIA Developer

下载镜像然后上传到服务器

使用命令安装并安装pv显示进度

bfb-install --bfb bf-bundle-3.0.0-135_25.04_ubuntu-22.04_prod.bfb --rshim rshim0

apt install pv

也可以添加.cfg

创建一个新文件bd

sudo bfb-install --bfb bf-bundle-3.0.0-135_25.04_ubuntu-22.04_prod.bfb --config bf.cfg --rshim rshim0

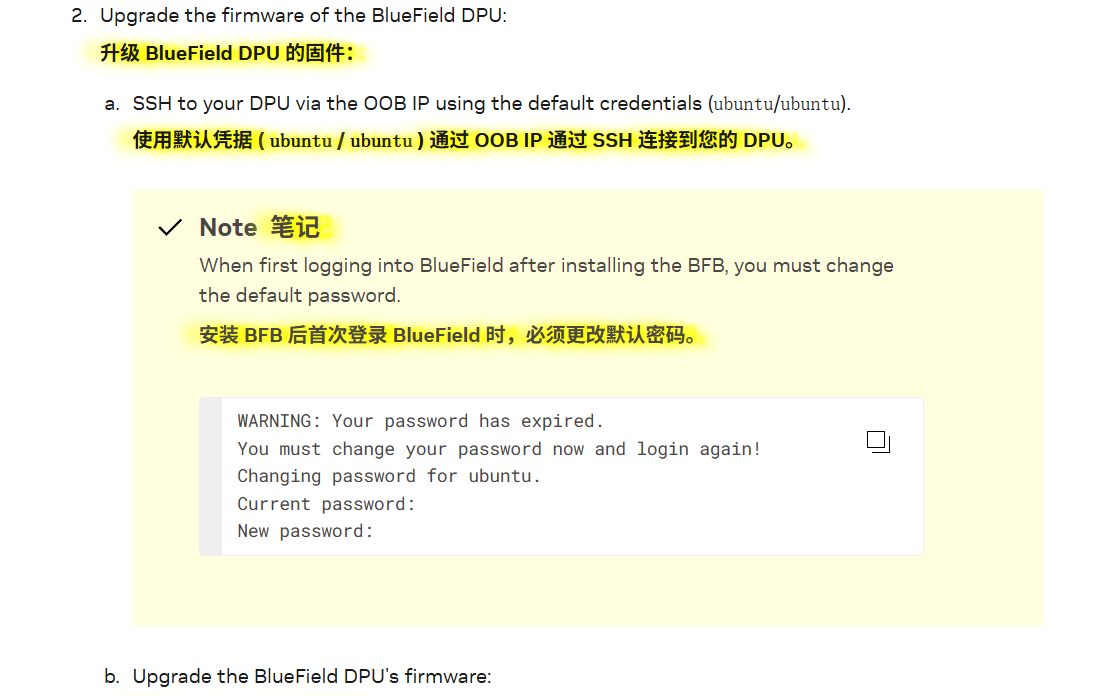

升级固件

登录到DPU

OOB法

通过OOB（Out-Of-Band Management）带外管理，一个RJ45的网口

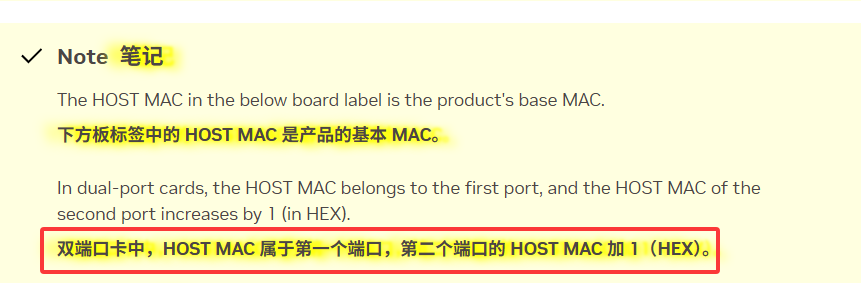

还有一个方法，通过mac，然后插到交换机上，让管理员根据mac，设置一个对应的IP地址。

通过rsim?

问一下，是不是ubuntu的密码有没有变化，因为第一次都要改密码

rshim法

echo "deb [trusted=yes] https://linux.mellanox.com/public/repo/doca/3.0.0/ubuntu22.04/x86_64 ./" | sudo tee /etc/apt/sources.list.d/doca.list

sudo apt update

sudo apt install doca-runtime rshim

也有可能是之前装doca的时候，就已经都有了。

然后启用服务

sudo systemctl enable --now rshim # 启动服务并启用开机自启

查看状态是否正常

ip link show | grep tmfifo_net，如果正常如下

# 给主机侧配静态 IP
sudo ip addr add 192.168.100.1/30 dev tmfifo_net0
sudo ip link set tmfifo_net0 up

# 连通性测试 & SSH 登录 BlueField
ping -c 3 192.168.100.2
ssh ubuntu@192.168.100.2

接下来的处理

只能重新用笔记本，连接OOB口，重新烧系统，然后获取OOB的IP地址，或者是路由器。

否则就是试试新买串口能不能链接上。

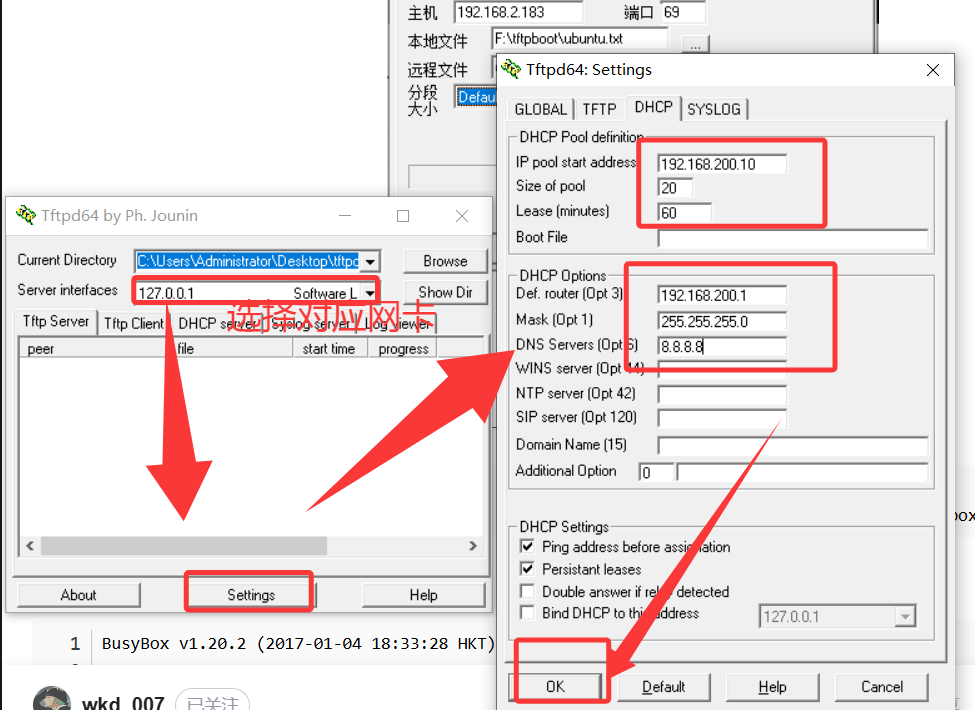

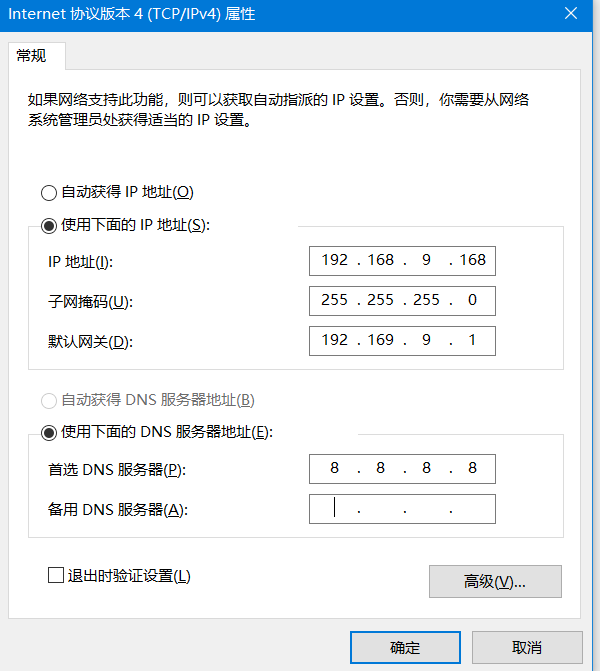

笔记本电脑当dhcp服务器,tftp64使用

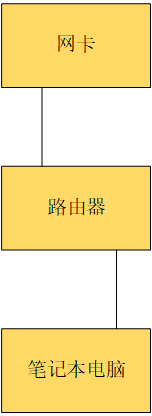

最后通过路由器解决了这个问题。笔记本的dhcp没有用。

得到管理口的IP地址192.168.56.4.

使用mobaxterm，ssh登录后，修改密码即可登录。

不同的使用模式

1. DPU（SmartNIC）模式

也称为 Embedded/Separated/Arm Mode，默认模式。

BlueField Arm 侧运行完整的 Linux 操作系统（Ubuntu/CentOS/SUSE）。
用作智能网卡、存储加速、安全防护等，DPU 独立运行，主机可通过 OOB（带外）或 In-Band（带内）与其通信。
主机和 DPU ARM OS 各自拥有独立的以太网接口（通常是 PF/VF）。

2. NIC（Network Interface Card）模式

也称为 Integrated/x86 Host NIC Mode。

BlueField 只作为传统网卡使用，不启用 Arm 侧 OS。
相当于把 BlueField 作为普通 Mellanox NIC 用，管理、数据全部透过主机侧，不提供 ARM DPU 的加速能力。
部分固件/配置可切换到此模式，常用于 BIOS/低级调试、对 ARM OS 无需求场景。

3. 混合（Hybrid/Multi-Host/Shared）模式（高端/多端口卡支持）

一张 BlueField 卡的端口可部分分配给主机侧 PCIe、部分保留 DPU 自用。
允许主机和 DPU 同时访问部分物理端口，实现网络多租户、带外/带内管理分离。
