[RDK X5] MJPG编解码开发实战：从官方API到OpenWanderary库的C++/Python实现

业余时间一直在基于RDK X5搞一些小研究，需要基于高分辨率图像检测目标。实际落地时，在图像采集上遇到了个大坑。首先，考虑到可行性，我挑选了一个性价比最高的百元内摄像头，已确定可以在X5上使用，接下来就开始一系列的痛苦适配流程😭。

检测算法能够应用的前提是摄像头采集与实际时间不能相差过多，如果使用下面这种通用的采集方式的话，延迟在3-7s，且每秒最多显示1帧。

import cv2
cap = cv2.VideoCapture(0)
cap.set(cv2.CAP_PROP_FRAME_WIDTH, 3264)
cap.set(cv2.CAP_PROP_FRAME_HEIGHT, 2448)cv2.namedWindow('frame', cv2.WINDOW_NORMAL)
while True:ret, img = self.cap.read()if not ret:print("Failed to capture image from camera")returnimg = cv2.resize(img , (3264 // 4, 2448 //4))cv2.imshow('frame', img)if cv2.waitKey(1) & 0xFF == ord('q'):break
cap.release()

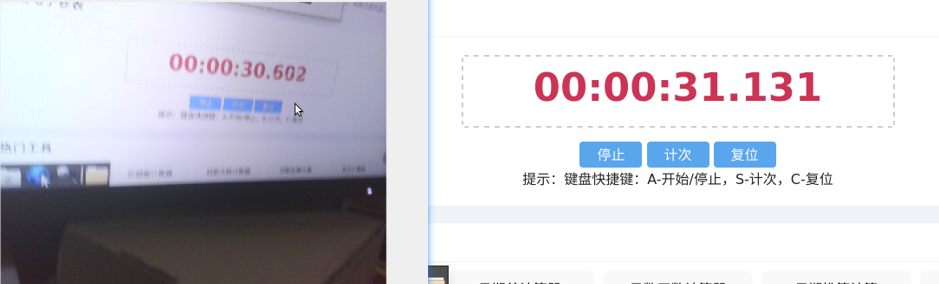

如果是这样的话，那就别想着算法落地了，完全没法用。利用了我5个月的闲暇时间（唉，工作巨忙，抽出时间真的太难了），终于把问题和对应解决方案都给摸了，最终结论如下：800M分辨率下，延迟200ms，FPS在20-30之间，已经达到可用的标准。

本文将带给各位如下内容：

• 编解码问题剖析
• 官方PyAPI的编解码示例
• OpenWanderary编解码示例（个人维护库）

一 采集问题剖析

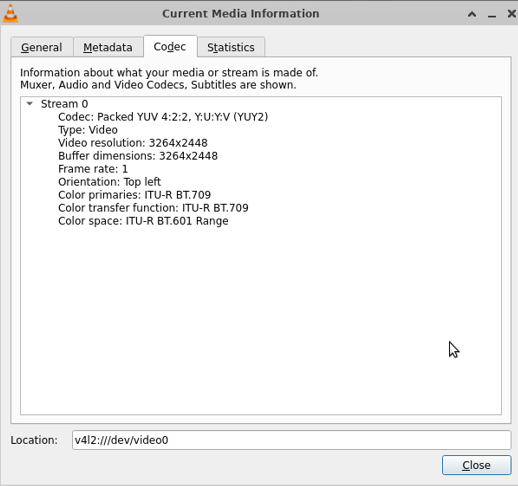

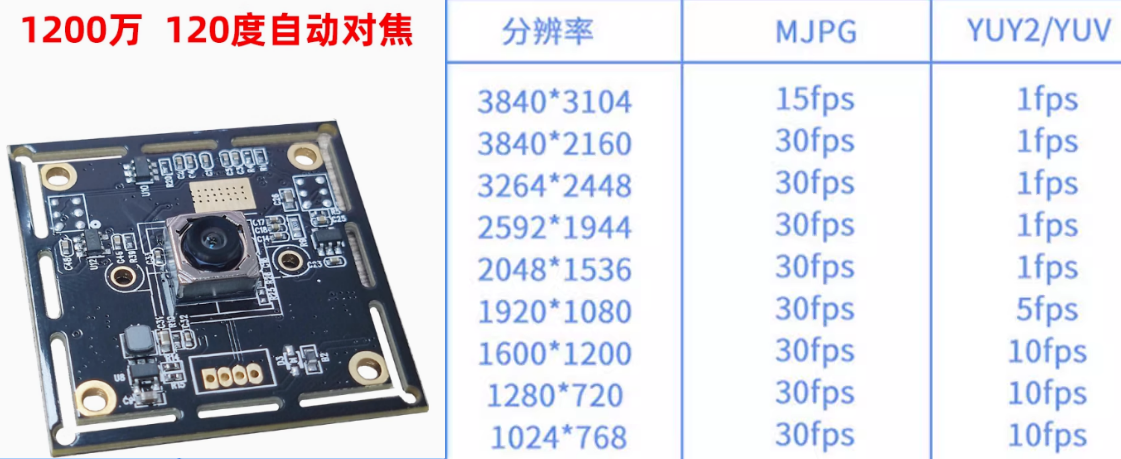

• 为什么每秒只能采集1帧？ cap = cv2.VideoCapture(0)的默认采集模式为CAP_ANY，用VLC工具(sudo apt-get install vlc)打开摄像头查看默认配置。发现默认是YUV模式，根据摄像头文档，YUV模式就是每秒只能播一帧。

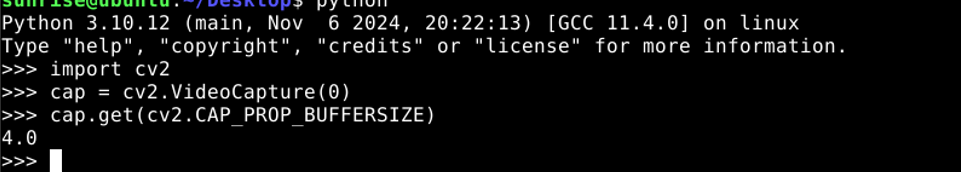

• 如果只是采集1帧的话，为什么采集延迟在3-7s? 参考下面代码获取CAP_PROP_BUFFERSIZE的参数，返回值为4。这个参数表示会自动存储最新的4帧图像，如果我们无法及时在1s内处理完数据，很容易读取到缓存图像，即4s前的数据。

参考上述分析出的问题，我们可以将采集代码改为如下形式，这样我们就可以获得稍微快速的效果

import cv2
# 切换为V4L2模式，该模式下将利用linux的v4l2工具完成图像采集
cap = cv2.VideoCapture(0, cv2.CAP_V4L2)
# 切换为MJPG模式采集图像，该模式下摄像头FPS为30FPS。
cap.set(cv2.CAP_PROP_FOURCC, cv2.VideoWriter_fourcc('M', 'J', 'P', 'G'))
cap.set(cv2.CAP_PROP_FRAME_WIDTH, 3264)
cap.set(cv2.CAP_PROP_FRAME_HEIGHT, 2448)
cap.set(cv2.CAP_PROP_BUFFERSIZE, 1) # 保留1帧缓存，不需要读取旧图像# 后面采集方式跟之前一样
cv2.namedWindow('frame', cv2.WINDOW_NORMAL)
while True:ret, img = self.cap.read()if not ret:print("Failed to capture image from camera")returnimg = cv2.resize(img , (3264 // 4, 2448 //4))cv2.imshow('frame', img)if cv2.waitKey(1) & 0xFF == ord('q'):break
cap.release()

优化之后，每秒大概可处理3-5帧左右图像，延迟在0.5-1s之间。

二 利用官方Py接口实现硬件编解码

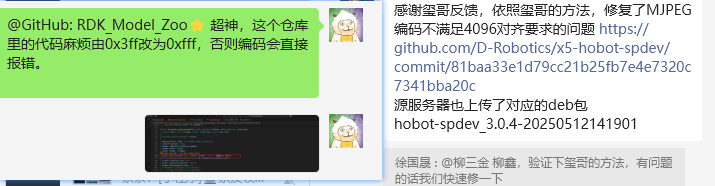

硬件编解码指利用X5的专用编解码芯片来处理图像的编解码操作。相比纯软件实现，硬件编解码能显著提高处理速度。为了搞通编解码，我还定位出官方Py包的一个Bug（快说谢谢小玺玺😋）。

2.1 解码MJPG图像

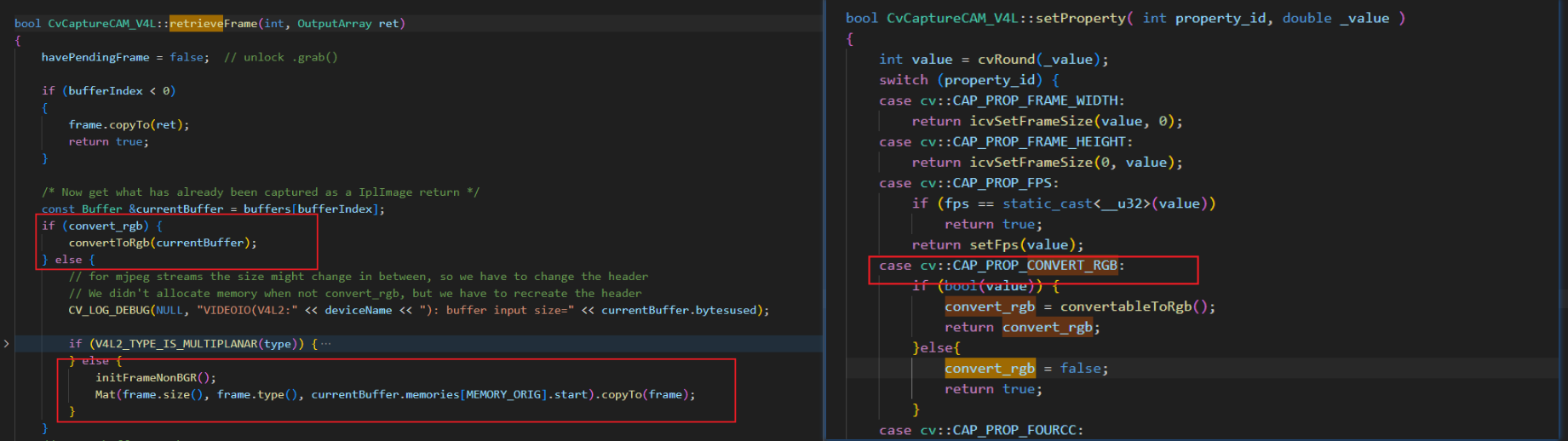

如果需要使用硬件编解码，就必须得想办法暴露出原始的MJPG流，通过翻OpenCV源码，只有将convert_rgb这个变量置为false，才能返回mjpg数据，那么问题简单了，调用cap.set(cv2.CAP_PROP_CONVERT_RGB, 0)即可完成设置。

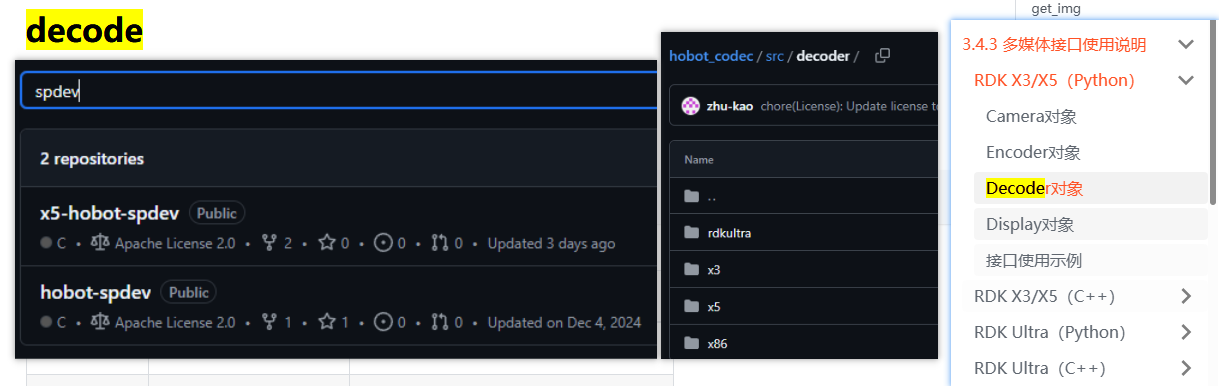

官方的解码库导入方式为from hobot_vio.libsrcampy import Decoder，具体用法如下：

• 初始化编码类：dec = Decoder()
• 定义解码器参数：ret = dec.decode("", 0, 3, imgw, imgh)。
  • 第一个参数为file：表示解码数据来源，这里是通过视频流传入解码数据，因此这里指定为""即可。

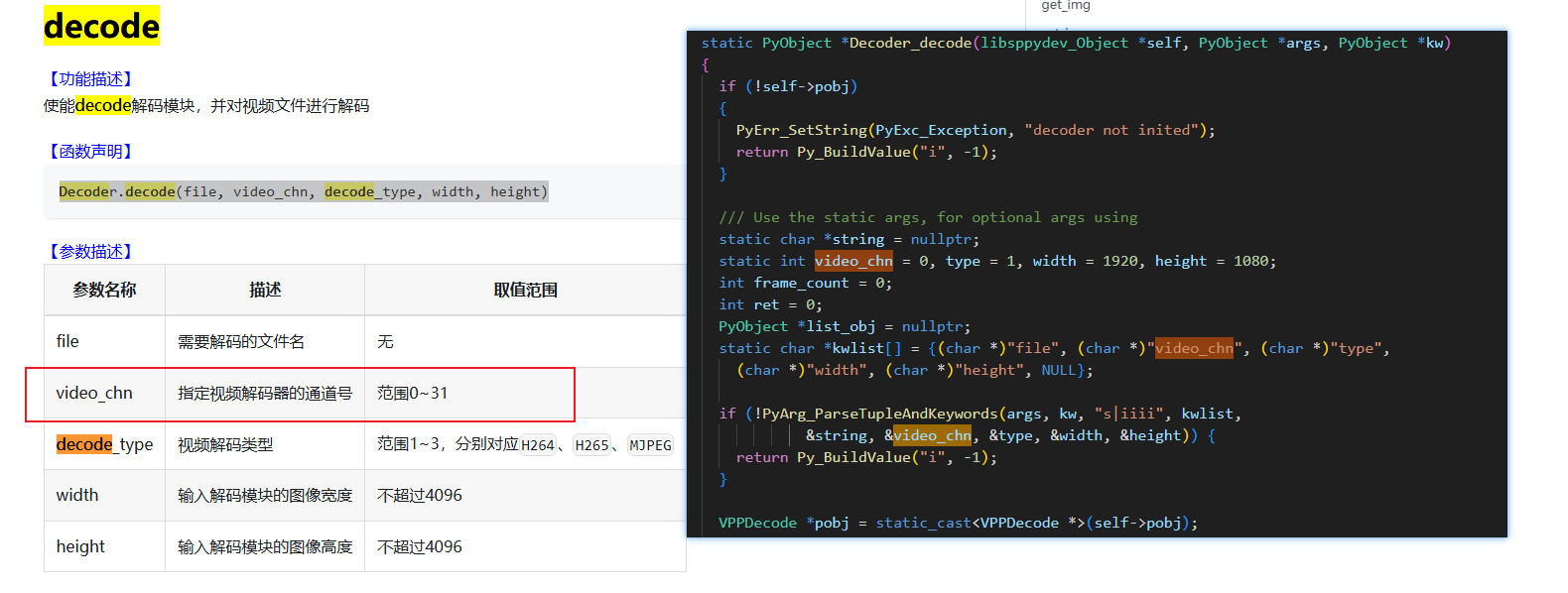

  • 第二个参数为video_chn：官方说指定解码器的通道号，但从源码来看，这个参数完全没用到，填什么都可以。
  • 第三个参数为decode_type：1表示H264，2表示H265，3表示MJPEG，这里摄像头是MJPG流，因此这里填3
  • 第四/五个参数就是图像的Size。

• 向编码器中传入编码数据：dec.set_img(byte_data)
• 获取解码数据：decode_img_x5 = dec.get_img()

更详细的代码用法如下

import cv2
from hobot_vio import libsrcampy
import numpy as npcap = cv2.VideoCapture(0, cv2.CAP_V4L2)
cap.set(cv2.CAP_PROP_FOURCC, cv2.VideoWriter_fourcc('M', 'J', 'P', 'G'))
imgh, imgw = 2448, 3264
cap.set(cv2.CAP_PROP_FRAME_WIDTH, imgw)
cap.set(cv2.CAP_PROP_FRAME_HEIGHT, imgh)
cap.set(cv2.CAP_PROP_BUFFERSIZE, 1)
# 返回MJPG数据
cap.set(cv2.CAP_PROP_CONVERT_RGB, 0)# 设置RDKX5的解码器
dec = libsrcampy.Decoder()
ret = dec.decode("", 0, 3, imgw, imgh)cv2.namedWindow('frame', cv2.WINDOW_NORMAL)
while True:data = cap.grab()if not data:continue# 这里frame返回的是MJPG数据ret, frame = cap.retrieve()if not ret:continue# 将编码数据传入解码器byte_data = frame.tobytes()dec.set_img(byte_data)decode_img_x5 = dec.get_img()decode_img_x5 = cv2.cvtColor(np.frombuffer(decode_img_x5, dtype=np.uint8).reshape(imgh * 3 // 2, imgw), cv2.COLOR_YUV2BGR_NV12)decode_img = cv2.resize(decode_img_x5, (imgw// 4, imgh//4))cv2.imshow('frame', decode_img)if cv2.waitKey(1) & 0xFF == ord('q'):break
cap.release()

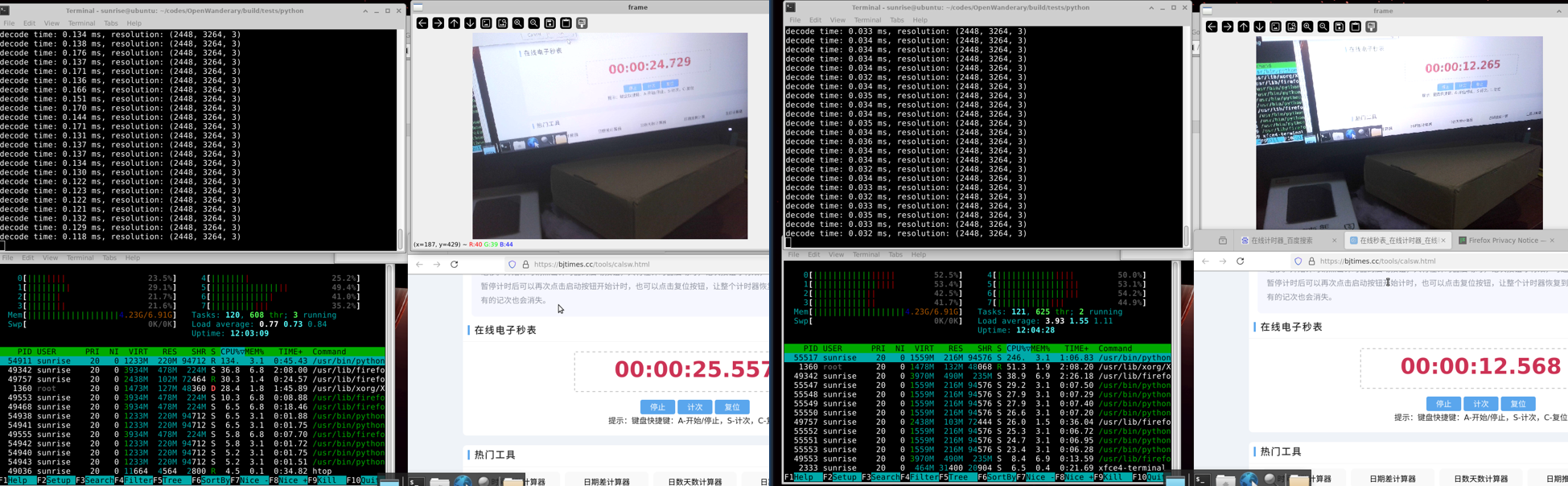

软硬编解码测试结果如下，硬解码CPU占用多了1倍，但效率优化了4倍左右。

• OpenCV软解码：平均解码耗时在140ms左右，CPU占用为134%。
• RDKX3硬解码：平均解码耗时在34ms左右，CPU占用为246%。


2.2 编码图像为MJPG数据

这里介绍下有编码需求的场景，摄像头采集完图像，利用BPU推理之后，一般会将检测结果绘制到图像上，部分开发这需要利用Flask（Python 编写的轻量级 Web 应用框架）将图像传到网页端进行查看，这时候对原图进行编码传输会提高传输效率，提高可视化的丝滑度。

这里直接给出对应的编码示例，软解码调用data = cv2.imencode(".jpg", img)，测试图像分辨率为1280x720。具体测试结论如下：

• 软编码：耗时18ms，编码后字节数123662。
• 硬编码：耗时3ms，编码后字节数53496。

imgpath = "zidane.jpg"
img = cv2.imread(imgpath)
imgh, imgw, chl = img.shape# 设置编码，参数意义同Decoder
enc = libsrcampy.Encoder()
ret = enc.encode(0, 3, imgw, imgh)
nv12 = bgr2nv12_opencv(img) # 编码输入要求为nv12格式
enc.encode_file(nv12.tobytes()) # 传入需编码的数据
enc_data = enc.get_img() # 返回编码后的字节
buf = np.frombuffer(enc_data, dtype=np.uint8)
dec_img = cv2.imdecode(buf, cv2.IMREAD_COLOR)
print(dec_img.shape)
enc.close()

三 利用OpenWanderary实现Py和C++的编解码

OpenWanderary在23年就已经开始启动了，最开始是在[BPU部署教程] 万字长文！通透解读模型部署端到端大流程中初步介绍了一些功能。主要是针对X3/X5的一些功能进行二次封装，并补充一些轮子库（工作真的是越来越忙，能抽出时间搞这种东西真的就是纯热爱了 💞 ）。仓库地址：https://github.com/Li-Zhaoxi/OpenWanderary

为什么我要重新封装，从官方开源的代码和文档里来看，不同的开发板对应的文档是不同的。甚至代码都是完全复制一份来适配的，那么后续有更新，或者有bug修复，真的很不适合持续的发版与迭代。自己开发时候遇到很多问题，比如这个摄像头问题，定位了好久。我个人不喜欢走回头路，比如一个编解码问题只是个接口，内部应该适配多个开发板。不需要用户去区分这些。

X5的开发板，底层是有个hbm的C语言接口，这个接口是稳定的。无论是官方SDK还是我维护的OpenWanderary，都是基于这个底层的API派生而来。

然后说说自己设计OpenWanderary的几个优点吧：

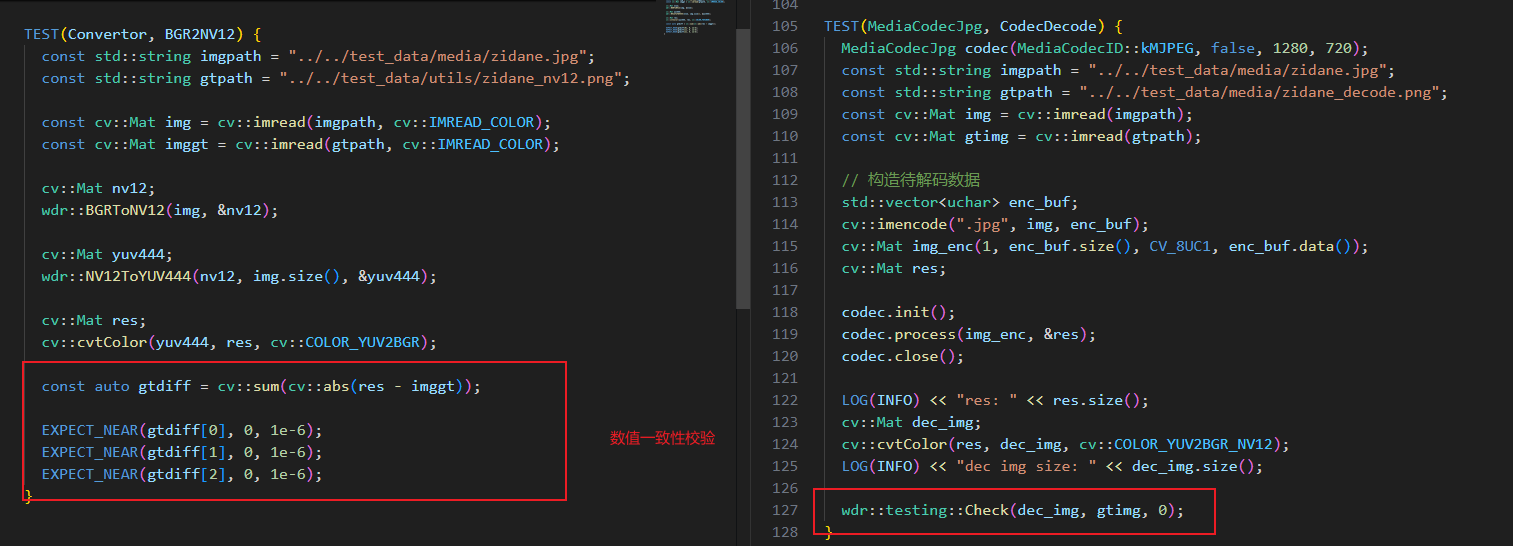

• 每个关键函数都有UnitTest测试，而且是数值一致性级别的。

• 代码规范符合Google开发规范，并有pre-commit功能完成基本的规范性校验。
• Py接口利用PyBind对现有的C++进行封装，也同时有相关的UnitTest完成测试。

OpenWanderary目前处于持续开发中，迭代过程中部分函数接口会有一些变化，但会始终保持UnitTest的通过。

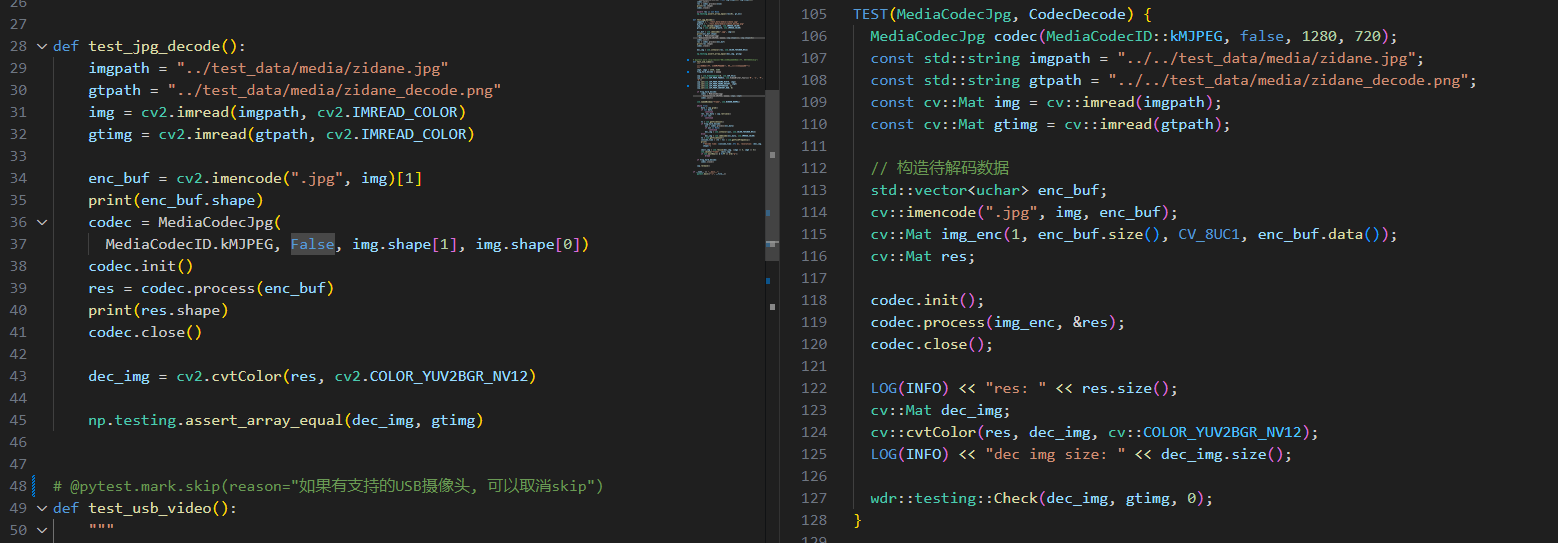

对应的编解码Py版本和C++版本的测试示例如下，MediaCodecJpg类负责MJPG的编解码；

• 构造阶段：可指定编码或解码
• 初始化以及释放都是init()和close()函数，无序其他参数
• 无论是编码还是解码主函数都是process。编码时输入的是nv12数据，解码则是正常的1xN字节Mat。

四 小结

落地和出Demo完全是一个天一个地。出个Demo，去年就已经搞定了，但是如何将算法落地，达到丝滑的体验，需要更多的时间去打磨。OpenWanderary目前仍然处于初级阶段，我会慢慢将我的所有轮子都补充上去。

编解码问题我目前用着很稳定，各位可以放心食用。后面我也会慢慢完善BPU的接口适配，集成超神Cauchy_WuChao的顶级Yolo项目。
