低代码开发平台|制造管理-工艺工序搭建指南

1、简介

1.1、案例简介

本文将介绍，如何搭建制造管理-工艺工序。

1.2、应用场景

先填充工序信息，再设置工艺路线对应的工序；工序信息及工艺路线列表报表展示的是所有工序、工艺路线信息，可进行新增对应数据的操作。

2、设置方法

2.1、表单搭建

1）新建表单【工序】，字段设置如下：

名称	类型
工序编码	流水号
工序类别	下拉框
工序图纸	图片
是否需要质检	单选按钮组
工序名称	单行文本
工序状态	下拉框
工序附件	附件
过程检明细	子表单

2）新增表单【工艺路线】，字段设置如下；

名称	类型
工艺路线编码	流水号
工艺路线名称	单行文本
适用产线	单行文本
工艺路线状态	下拉框
工艺路线属性	下拉框
工艺路线类型	单行文本
备注	单行文本
工艺工序编号聚合	单行文本
工艺工序	子表单
生成工序质检清单	扩展按钮
工序质检清单	子表单

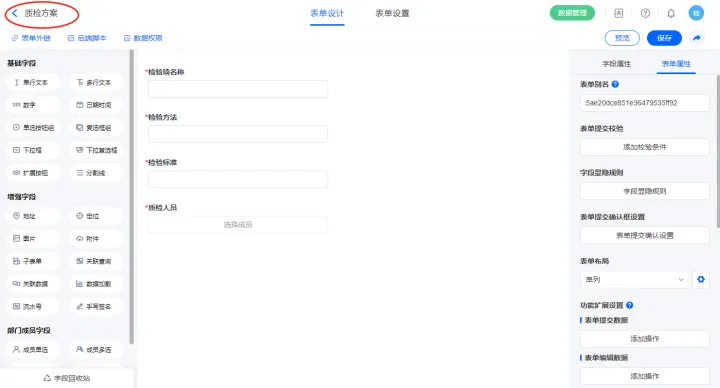

3）新增表单【质检方案】，字段设置如下；

名称	类型
检验项名称	单行文本
检验方法	单行文本
检验标准	单行文本
质检人员	成员单选

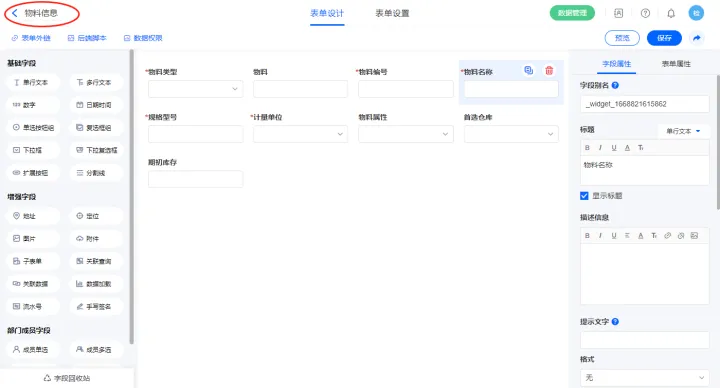

4）新增流程表单【物料信息】，字段设置如下：

名称	类型
物料类型	下拉框
物料	单行文本
物料编号	单行文本
物料名称	单行文本
规格型号	单行文本
计量单位	下拉框
物料属性	下拉框
首选仓库	下拉框
期初库存	数字

5）新增表单【产品配置】，字段设置如下；

名称	类型	名称	类型
选择产品	数据加载	计划完成时间	日期时间
产品编号	单行文本	最终入库时间	日期时间
产品名称	单行文本	是否有下级生产计划	单行文本
规格型号	单行文本	选择工艺	数据加载
计量单位	单行文本	工艺路线编码	单行文本
产品属性	单行文本	工艺路线名称	单行文本
产品类型	单行文本	工艺路线状态	单行文本
BOMID	流水号	工艺路线属性	单行文本
子级物料	子表单	工艺工序	子表单
开始时间	日期时间	过程检	子表单

6）新增表单【工序过程检辅助表】，字段设置如下；

名称	类型
工序编号	单行文本
工序名称	单行文本
工序序号	单行文本
是否需要质检	单选按钮组
质检项	单行文本
检验方法	单行文本
检验标准	单行文本
检验人员	成员单选

2.2、表单【工序】字段及表单属性设置

1）【过程检明细.质检项】字段，选择设置为关联其他表单数据，关联质检方案的【检验项名称】字段；

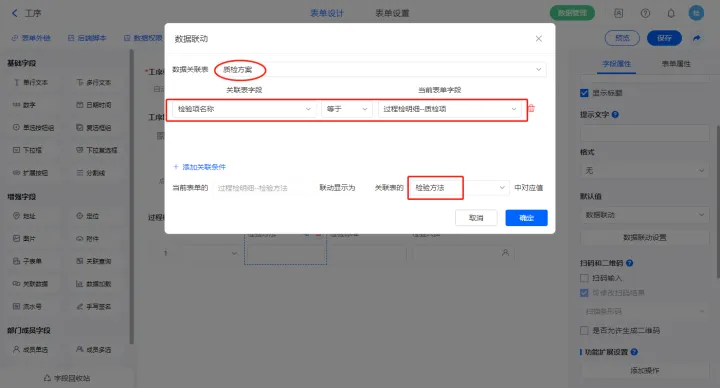

2）【过程检明细.检验方法】、【过程检明细.检验标准】、【过程检明细.检验人员】字段，设置默认值为数据联动，以上字段关联表及关联条件相同，设置对应的联动字段即可；

3）表单属性设置显隐规则，当【是否需要质检】字段等于是，显示【过程检明细】字段；

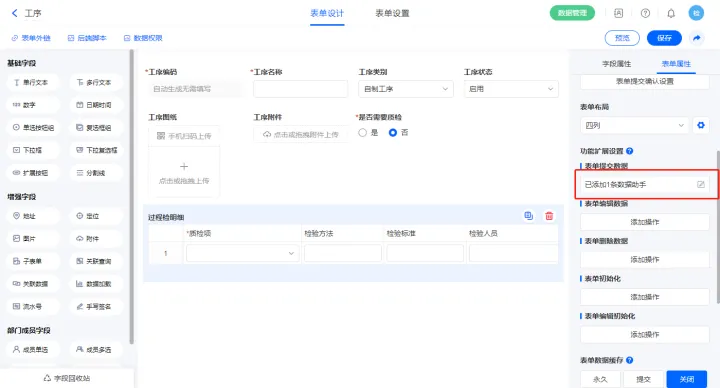

4）表单提交数据新增1条数据助手；

名称为新建工序质检辅助，新增新增数据执行动作，选择目标表单【工序过程检辅助表】，设置对应赋值字段，设置好点击【完成】并保存该数据助手；

2.3、表单【工艺路线】字段及表单属性设置

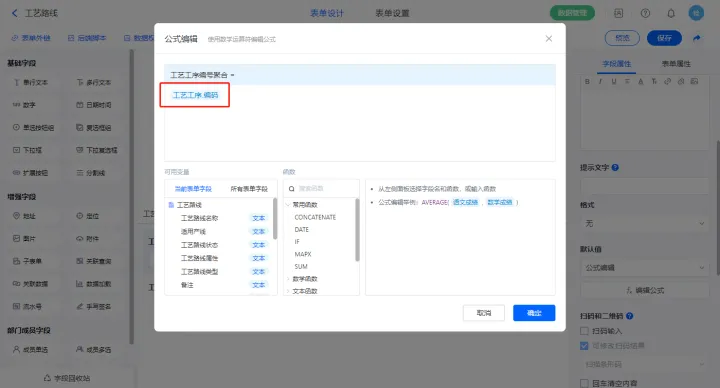

1）【工艺工序编号聚合】字段，设置默认值为公式编辑，如图设置公式；

2）【工艺工序.名称】字段，选择设置为关联其他表单数据，关联工序的【工序名称】字段；

【工艺工序.编码】、【工艺工序.类型】、【工艺工序.图纸】、【工艺工序.附件】字段，设置默认值为数据联动，以上字段关联表及关联条件相同，设置对应的联动字段即可；

3）【生成工序质检清单】扩展按钮字段，模式选择扩展功能；

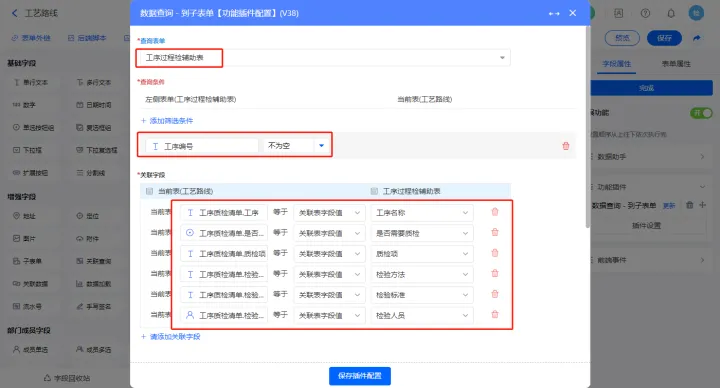

按钮如图配置功能模块【数据查询 - 到子表单】；

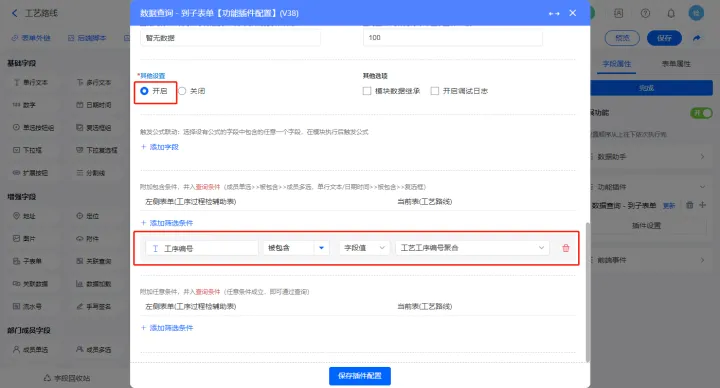

开启其他设置，配置筛选条件，配置完成点击保存；

2.4、表单【产品配置】字段及表单属性设置

1）【选择产品】数据加载字段，数据源为【物料信息】，添加显示字段设置赋值字段及筛选条件，点击保存；

2）【BOMID】字段，配置流水号规则并设置为不可见；

3）【子级物料】子表单字段，开启数据加载，数据源为【物料信息】，添加显示字段设置赋值字段及筛选条件，点击保存；

4）【选择工艺】数据加载字段，数据源为【工艺路线】，添加显示字段设置赋值字段及筛选条件，触发公式为【工艺路线编码】字段，点击保存；

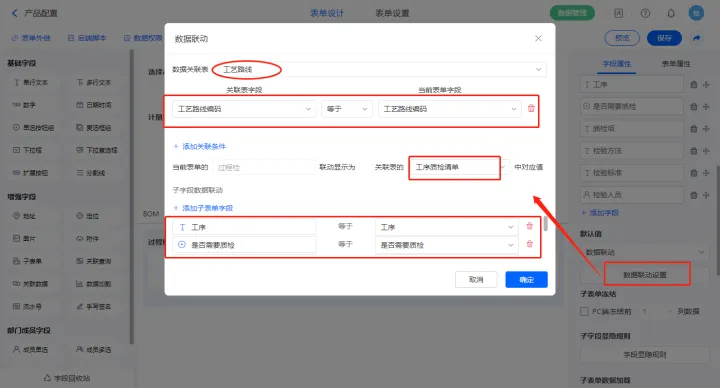

5）【过程检】字段，设置默认值为数据联动，关联表及关联条件相同，设置对应的联动字段即可；

2.5、【物料信息表】报表搭建

1）新增【物料信息表】报表，用基础报表【数据表】展示数据源为表单【物料信息】的数据；

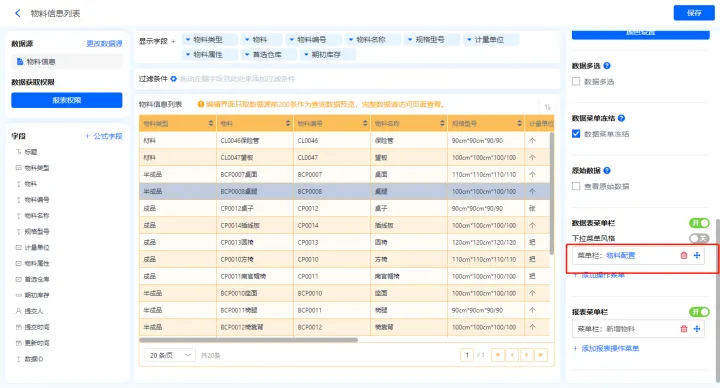

2）新增数据表菜单栏，【物料配置】；

【物料配置】菜单栏，操作模式设置为弹出表单【产品配置】；

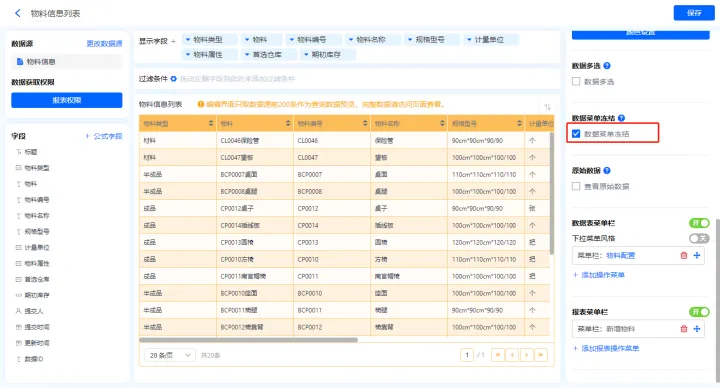

3）数据菜单冻结属性打钩，固定数据表菜单栏位置；

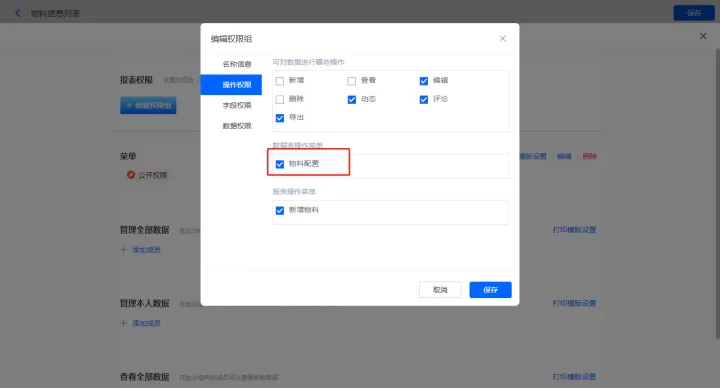

4）设置报表的权限，填入权限组名称，选择可操作的数据表菜单，点击【保存】；

2.6、效果演示
