LAN-Free在数据备份时的应用与优势

在灾备领域中，常见的备份架构有LAN、LAN-Free和Server-Free备份，其中LAN备份架构图见图1，LAN-Free备份架构图见图2，Server-Free备份架构图见图3，途中红色箭头为备份数据流量走向：

图 1

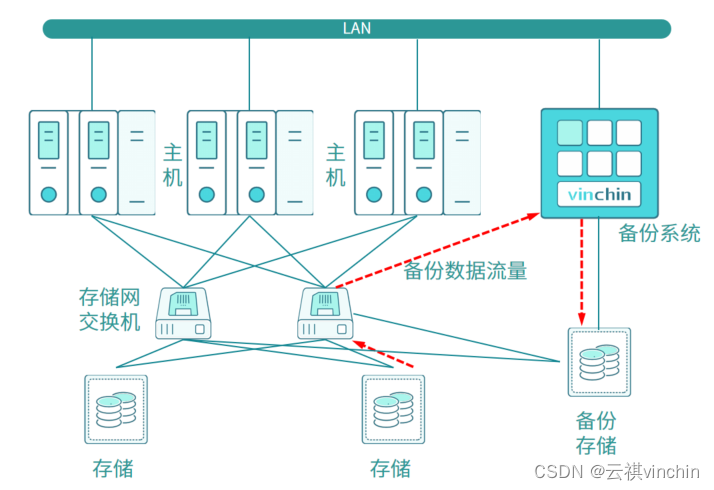

图 2

图 3

从图1、图2、图3中可以明显的观察到，LAN备份的备份数据流量是走的业务网络达到备份系统的，LAN-Free备份数据流量走的是存储网络达到的备份系统，Server-Free备份数据流量是直接从生产存储中通过存储网达到备份存储中的。

从数据流量的走向上也能够看出：LAN备份对服务器资源占用最多，成本最低；LAN-Free备份数据量稍大一些，对服务器资源占用较小，成本也使用；Server-Free备份对服务器资源占用最少，但相对的成本就非常高昂。

从数据量上来看：LAN备份数据量最小；LAN-Free备份数据量稍大；而Server-Free备份能够在短时间内备份大量数据。

LAN、LAN-Free和Server-Free三种备份架构各有利弊，用户根据实际需求选择合适的数据备份方案即可。目前LAN是最为成熟的备份技术，随着SAN（存储区域网络）技术不断进步，相较于Server-Free备份架构，LAN-Free备份架构也已经相当成熟，对于大部分用户来说，可以集中管理备份，且占用服务器资源少相对Server-Free成本更低，既LAN-Free备份模式更加收到青睐；而Server-Free备份架构，由于其高昂的成本，大多数用户并不会采用Server-Free架构来备份数据。

总的来说采用LAN-Free备份架构的优势如下：

1. 可以有效避免备份数据时，备份业务占用业务网的带宽，不影响业务网的生产流量；
2. 在一定程度上也可以降低主机的IO负载，让主机能够“专心”自己的生产业务；
3. 相比Server-Free备份架构，LAN-Free备份架构成本更低，且能达到接近Server-Free备份架构的效果；
4. 技术成熟度高，大多数用户采用SAN技术，相对更加主流。

LAN-Free在容灾备份系统中的应用：LAN-Free备份架构目前主要应用于虚拟机备份功能，在备份虚拟机时，云祺会先扫描虚拟机的存储是否处于共享存储网络中，如果是，则直接将共享存储中的虚拟机数据备份到备份存储中，完成虚拟机的备份。采用LAN-Free的备份方式，不仅备份效率高，而且因为备份数据走的是存储网络，也不会因备份业务而影响生产网络中的业务。

容灾备份系统同样提供了多种备份架构的选择，不仅支持基于LAN架构，还提供包括搭建备份网络、LAN-Free备份模式和NAS存储的直接访问备份模式，将备份系统对生产系统及业务网络的影响降到最小，从而提供备份传输的效率。云祺利用LAN-Free备份/恢复方式，数据在SAN网络上传输，不占用LAN的带宽，备份/恢复速度快，不影响生产系统效率。采用云祺LAN-Free模式传输数据，具有高可扩展性、高可用性以及高效率，在业务故障时，更高的恢复效率也是业务连续性的有力保障。
