京东HBase异地多活调研

京东HBase平台架构



HBase Replication原理

HBase的Replication是基于WAL日志文件的，在主集群中的每个RegionServer上，由ReplicationSource线程来负责推送数据，在备集群的RegionServer上由ReplicationSink线程负责接收数据。ReplicationSource不断读取WAL日志文件的数据，根据Replication的配置做一些过滤，然后通过replicateWALEntry的RPC调用来发送给备集群的RegionServer，备集群的ReplicationSink线程则负责将收到的数据转换为put/delete操作，以batch的形式写入到备集群中，因为是后台线程异步的读取WAL并复制到备集群，所以这种Replication方式叫做异步Replication，正常情况下备集群收到最新写入数据的延迟在秒级别

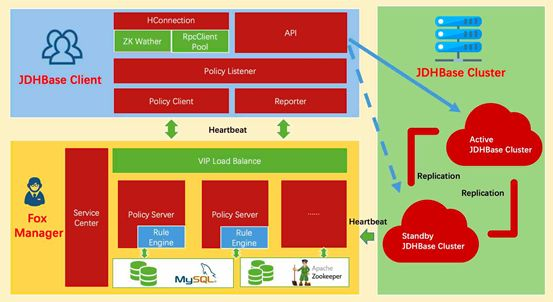

JDHBase异地多活架构

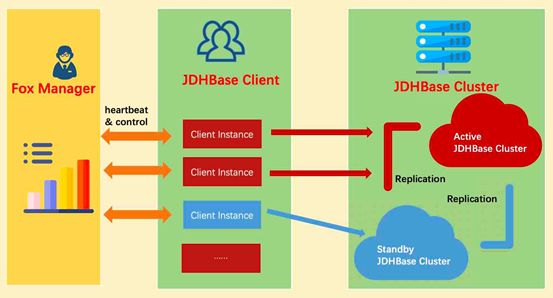

JDHBase服务端与客户端交互主要包含三个组件：Client、JDHBase集群、Fox Manager。

Client启动时首先向Fox Manager端汇报用户信息，Fox Manager进行用户认证后，返回集群连接信息，Clinet收到集群连接信息后，创建集群连接HConnection，从而与Fox Manager指定的集群进行数据交互。

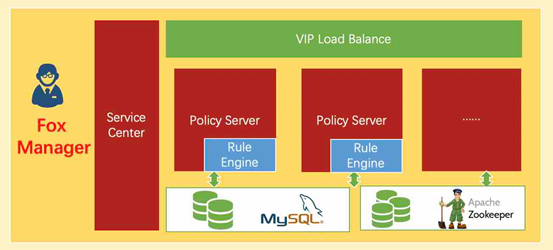

Fox Manager配置中心

负责维护用户及JDHBase集群信息，为用户提供配置服务，同时管理员做配置管理。

• Policy Server：分布式无状态的服务节点，响应外部请求。数据持久化目前为可选的Mysql或Zookeeper。Policy Server中还包含了一个可选的Rule Engine插件，用于根据规则和集群的状态，自动修改用户配置，如集群连接地址信息、客户端参数等
• Service Center：Admin配置中心的UI界面，供管理员使用
• VIP Load Balance：对外将一组Policy Server提供统一访问地址并提供负载均衡能力

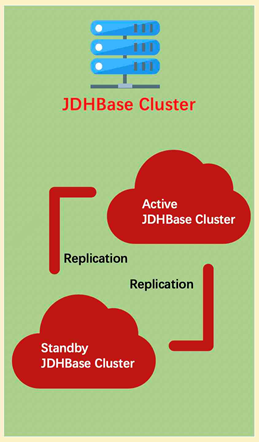

JDHBase Cluster

JDHBase Cluster提供高吞吐的在线OLTP能力。我们对可靠性要求比较高的业务做了异地多活备份

• Active Cluster：正常情况下业务运行在此集群上。数据会异步备份到Standby Cluster，同时保证数据不丢失，但是会有延迟
• Standby Cluster：异常情况下，全部或部分业务会切换到此集群运行。在此集群上运行的业务数据也会异步备份到Active Cluster上

两个集群间通过Replication备份数据，根据集群ID防止数据回环。主备集群间数据达到最终一致性

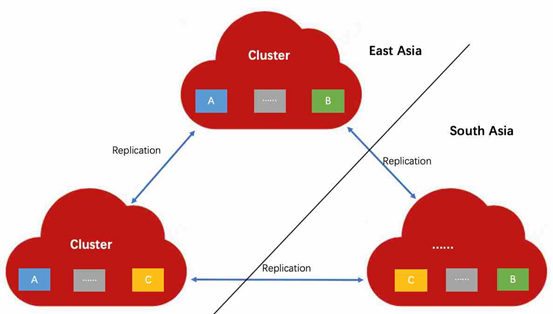

实际生产中，我们根据两个建群间的Replication，构建了多集群间的Replication拓扑，使得集群互为主备。一个集群上会承载多个业务，不同的业务的备份也会散落在不同的集群上，形成多集群间的拓扑结构

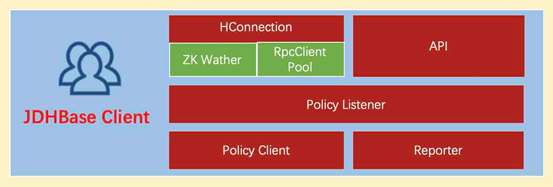

JDHBase Client

Client负责拉取Fox Manager端配置信息，根据配置信息为用户提供接口，与主集群或者备集群进行数据交互，同时将客户端状态上报给Fox Manager端

集群切换

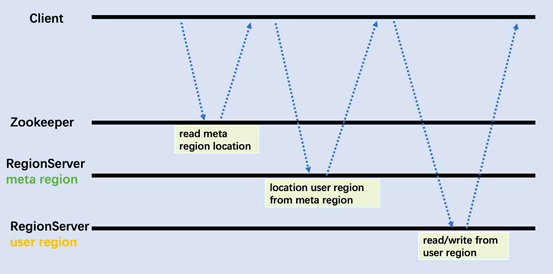

HBase在读写数据时，需要先经过数据路由，找到数据所在（或应当所在）的节点位置，然后与节点进行数据交互。简单来说包含以下三步

1. client端访问HBase集群的zookeeper地址，通过访问znode获取集群META表所在位置
2. 访问META表所在节点，查询META表获取数据分片（Region）信息。同时缓存META表数据
3. 根据数据分片信息访问数据所在节点，进行数据交互

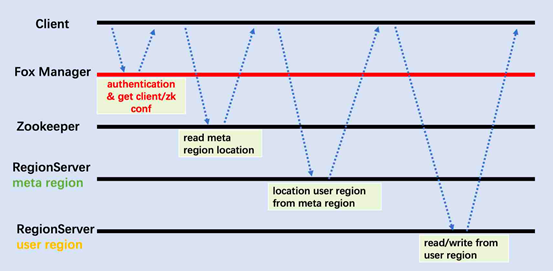

JDHBase在client端数据路由前，多加了一步访问Fox Manager的步骤，这一步骤主要有两个作用：一是进行用户认证；二是获取用户集群信息；三是获取客户端参数

对集群切换来说，重要的是用户集群信息和客户端参数。Client端拿到具体的集群信息（zk地址），然后进行正常的数据路由，这样业务的client端不需要关心访问哪个集群，Fox Manager端只要保证为client提供的路由集群可用即可

Fox Manager还会为Client提供一些特殊配置参数，例如重试、超时等，这些配置参数依据两个维度：集群特性和业务属性。这些参数的设置需要结合业务场景和要求长期观察，属于专家经验；也包括一些极端情况下的临时参数

我们也在client sdk中添加了metrics，用于评估client端视角的服务可用性。基于metrics，我们为一些极度敏感的业务开启客户端切换，当客户端可用率降低生效

在client sdk中添加的metrics，用于评估client端视角的服务可用性。Client启动后会与Fox Manager建立心跳，一方面通过心跳上报客户端状态以及部分metrics指标到Fox Manager，这些数据能够帮助我们分析服务运行状态；另一方面Client端能够获取Fox Manager端对Client的配置更新。这样，当管理员在Fox Manager为Client更新了集群配置，Client端能够及时感知并重建数据路由

另外，我们也做了对Client的精准控制。一方面可以使业务的部分Client实例路由到不同集群，另一方面可以作为一些极端情况下单个Client实例强制更新集群信息并切换的备用手段

自动切换

在有了主备集群切换之后，我们仍面临时效性的问题。故障情况下，我们从监控到异常到报警，到人工介入，最快仍需要分钟级恢复服务可用性。这对一些线上业务来说仍然不可接受

为了提高服务SLA质量，我们开发了基于策略的主备集群自动切换。可以根据策略在服务异常时，触发切换，将故障恢复时间控制到秒级

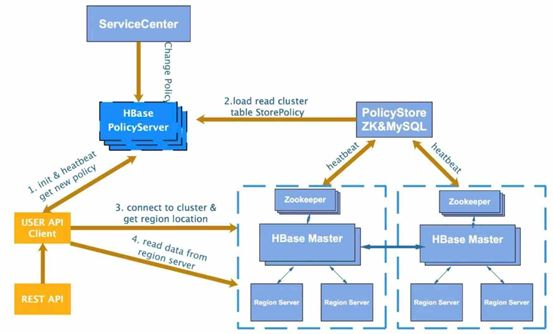

首先我们在HMaster上做了状态检测插件，用于收集一些影响服务可用性的指标信息，heartbeat的方式上报到Fox Manager的PolicyServer中

PolicyServer 是对外提供查询和修改策略的服务，它所有策略数据会存储在MySQL中。可以通过加节点的方式动态扩展形成一个服务集群，避免单点问题

PolicyServer中的Rule Engine负责根据HMaster上报的集群状态的指标信息推测执行切换策略。服务可用性对不同指标的敏感度不同，本质上Rule Engine在多个时间窗口上对不同的指标或多个指标的组合执行策略

Rule Engine不需要高吞吐，重要的是保障可用性，因此基于Raft做了高可用。Active的Rule Engine节点挂掉后，立即会被另外一台节点接管

动态参数&自动调速

Replication本身是通过RegionServer发送到备机群，而RegionServer本身有大量线程用于客户端请求，Replication Source的线程和负载很难与客户端请求相匹配，在大量写或者有热点的情况下，很容易出现Replication积压

这个问题我们可以通过调节Replication 参数来缓解这种积压的情况。HBase本身基于观察者模式支持动态参数，更新RegionServer节点参数后，执行update config动作即可生效。我们扩展了动态参数，将Replication的一些参数做成了动态生效的。当Replication积压比较严重时，可以在集群上或者在响应的分组、节点调整参数，不需要重启节点

虽然Replication动态参数不需要重启RegionServer，但是上线还是比较麻烦的，需要人工参与，并且写热点积压不可预测，依然很难做到Replication平稳顺滑。因此我们进一步在Replication Source端根据当前节点积压的情况（几个阈值），在一定范围内自动调节Replication参数，从而达到自动调速的功能。目前参数自动调节范围在基础参数值的1-2倍之间

跨机房异地数据中心的之间的带宽是有限的，在业务流量高峰期不能将有限的网络资源用于同步数据。因此在Fox Manager端我们也做了对集群的相应控制，分时段调整Replication速度

串行Repication

主备集群间的Replication本身是异步的，正常情况下两个集群可以达到最终一致性。但是某些情况下并不能完全保证

在HBase的Replication中，通过读取每个RegionServer中的WAL将数据变化推到备集群。HBase在zookeeper中维护了一个对WAL文件的队列，因此可以按创建时间顺序读取这些WAL文件。但是当Region发生移动或者RegionServer故障转移，那么Region所在的新的RegionServer上的WAL日志可能会先于老的WAL日志推送到备集群，这种情况下备集群上的数据写入顺序与主集群是不一致的。更极端的情况，如果这种顺序不一致发生在同一条数据上，那么可能会导致数据永久不一致

举个例子，首先在主集群中执行Put，然后执行Delete来删除它，但是Delete操作先replication到了备集群，而备集群如果在接收Put之前进行了major compact，major compact过程会删除掉delete marker，随后备集群接收到了这条put，那么这条put在备集群上将没有机会再delete，将会一直存在

解决这个问题需要保证任何情况下，Replciation的顺序与主集群的mutation顺序是一致的，即串行Replication（Serial Replication， backport form v2.1）。例如当Region发生移动从RegionServer1移动到了RegionServer2，那么RegionServer2应当等待RegionServer1将此region的所有数据推送完，再进行推送

串行Replciation使用Barrier和lastPushedSequenceId来解决这个问题。每当Region发生Open时，都会在meta表中记录一个新的Barrier，这个Barrier为当前Region的最大SequenceId + 1。lastPushedSequenceId为当前region推送到备集群的SequenceId，在Replciation的过程中，每个batch成功，会在Zookeeper中记录最大的SequenceId，即lastPushedSequenceId

如图所示，一个Region从RegionServer1移动到RegionServer2，又到RegionServer3，发生多次Region Open，记录了多个Barrier，构成多个Range：[ Barrier(n) , Barrier(n+1) )。期间有多个mutation操作记录的SequenceId：s1、s2、s3、……

RegionServer在进行数据Replication前，首先检查lastPushedSequenceId 是否大于自己区间的起始Barrier。例如上图中RegionServer3会首先检查，当lastPushedSequenceId >= Barrier1 – 1时才会进行Replication，而此lastPushedSequenceId = s2，则说明lastPushedSequenceId所在Range的RegionServer2正在进行Replication，那么RegionServer3需要等待。这样就保证了数据抵达备集群的顺序与主集群的写入顺序是相同的
