安卓VirtualDisplay虚拟屏幕如何实现没有内容显示mirror内容(aosp14版本)

背景：

上一篇blog已经对mirror模式显示镜像屏幕内容进行了详细讲解：

安卓VirtualDisplay虚拟屏幕如何实现没有内容显示mirror屏幕内容

不过这个分析版本是基于aosp13，在这个发布后，有学员在aosp14上进行验证，发现还是有较大的差异相比文章。我这边也亲自试了一下，发现原理其实相差不大，本质都还是一样的对layerStack进行过滤匹配，不过相比aosp13来说只是变化layerStack对象变变化了。

剖析aosp14相关原理

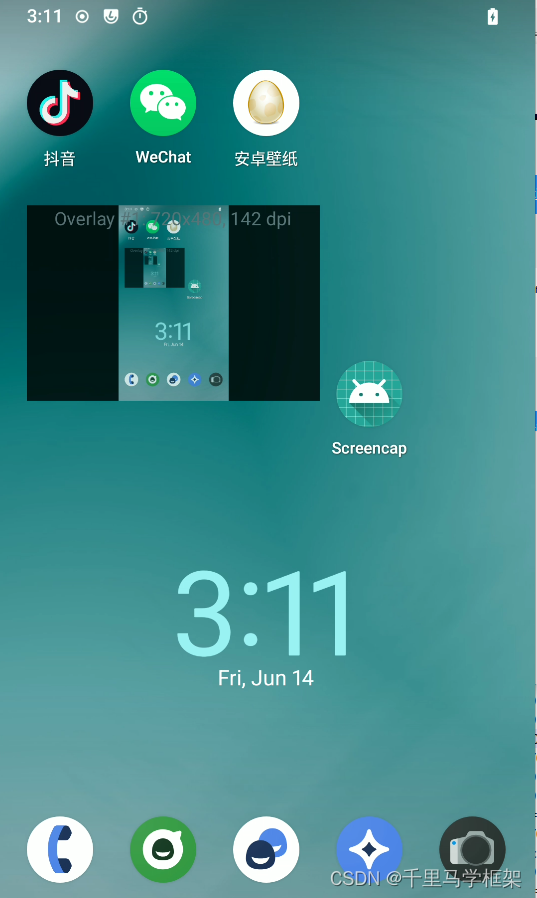

1 先看看镜像模式：

这个时候进行dumpsys SurfaceFlinger
主要看以下两个部分

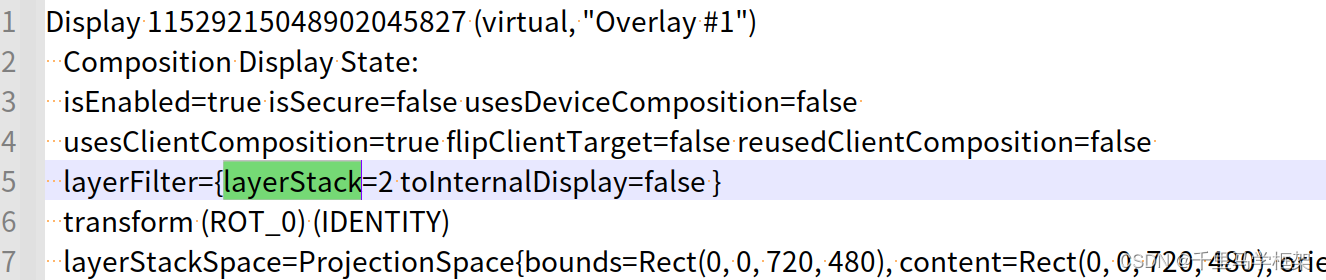

1、看看虚拟display对象的layerStack

可以看到，这个aosp14版本上这里Virtual Display的layerStack在镜像模式就是2，而aosp13版本时候在镜像模式layerStack是0。这里就是很多同学想问的差异点，不理解这里mirror模式就是2，那还怎么让镜像屏幕内容显示在Virtual Display上。
这里就是上面我提到的变化的是layerStack的对象，原来aosp13上面变化是Display的layerStack值，但是在aosp14上面变化的是Layer对应的layerStack

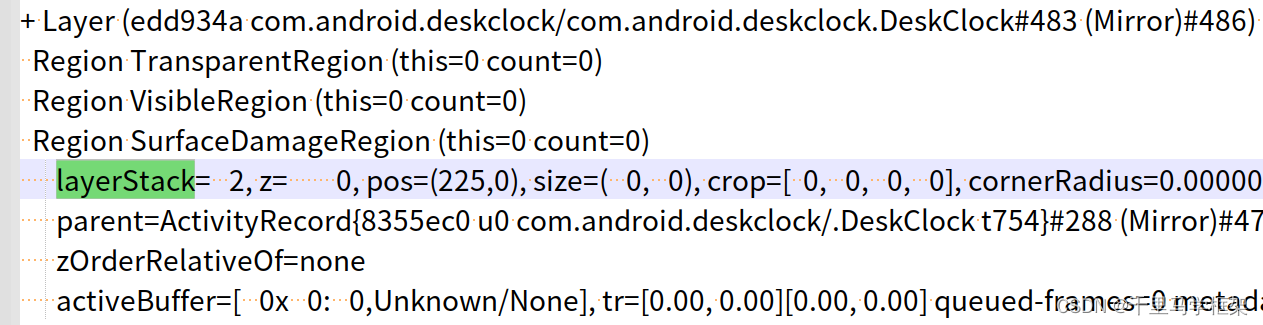

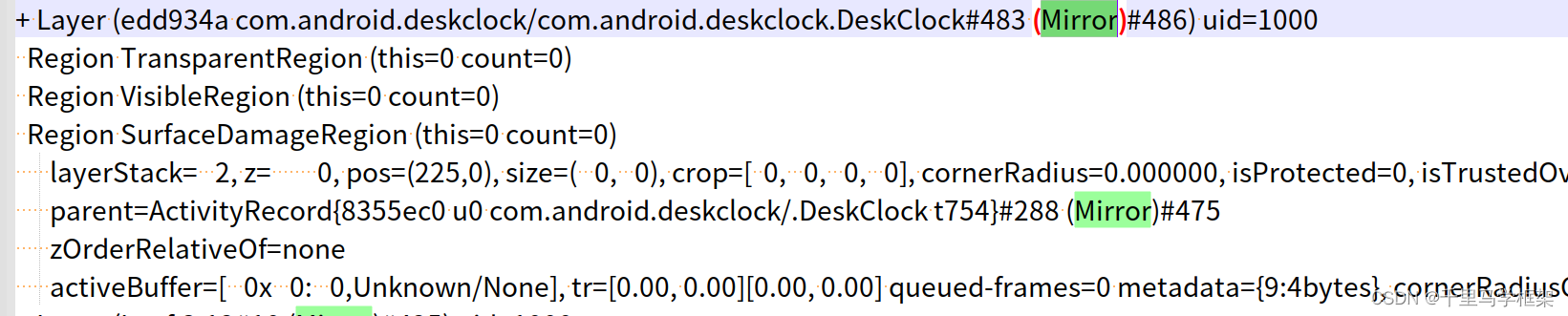

看看Layer的变化：

这里面主屏幕的Layer都会在虚拟屏幕有一个对应的Mirror Layer即直接对主屏幕的每一个layer进行了Mirror，再看看这些Mirror Layer的layerStack都是2，这样就可以和Virtual Display的layerStack进行完全的匹配。

到这里大家应该清楚了aosp14相比aosp13来说本质就是layerStack的对象变换了一下，原来aosp13变换一直是Display为对象，aosp14上面变化的对象是Layer，这样就实现了没有内容时候可以显示另一个屏幕的内容。

2 在看看非镜像模式，自己屏幕有内容情况

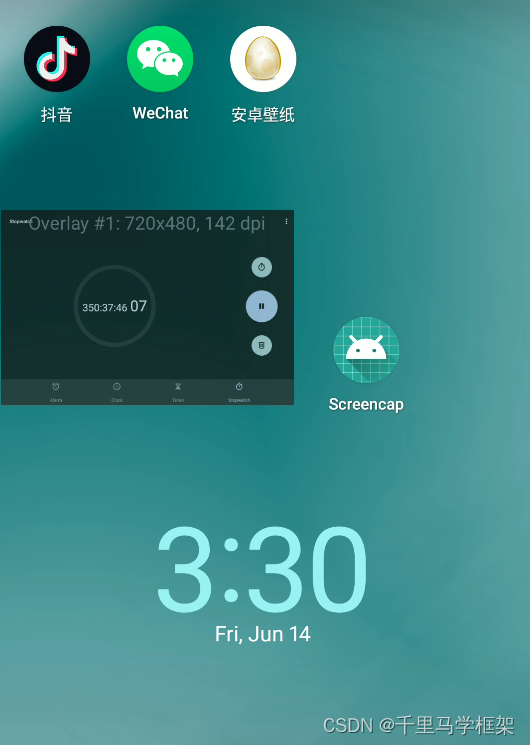

虚拟屏幕展示是时钟app，和主屏幕展示不一样

同样要通过dumpsys SurfaceFlinger来分析调研

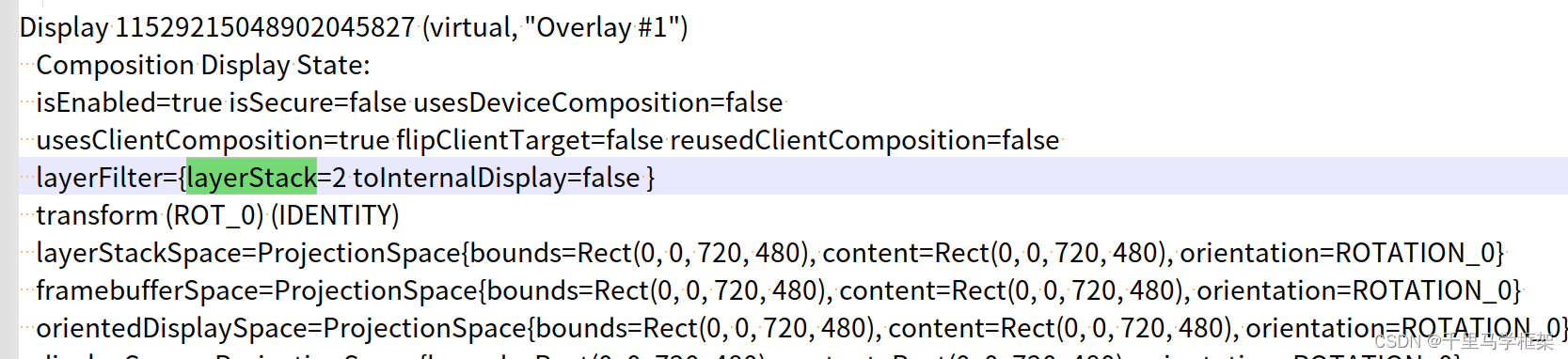

先看Virtual Display的layerStack情况：
看到一样是2

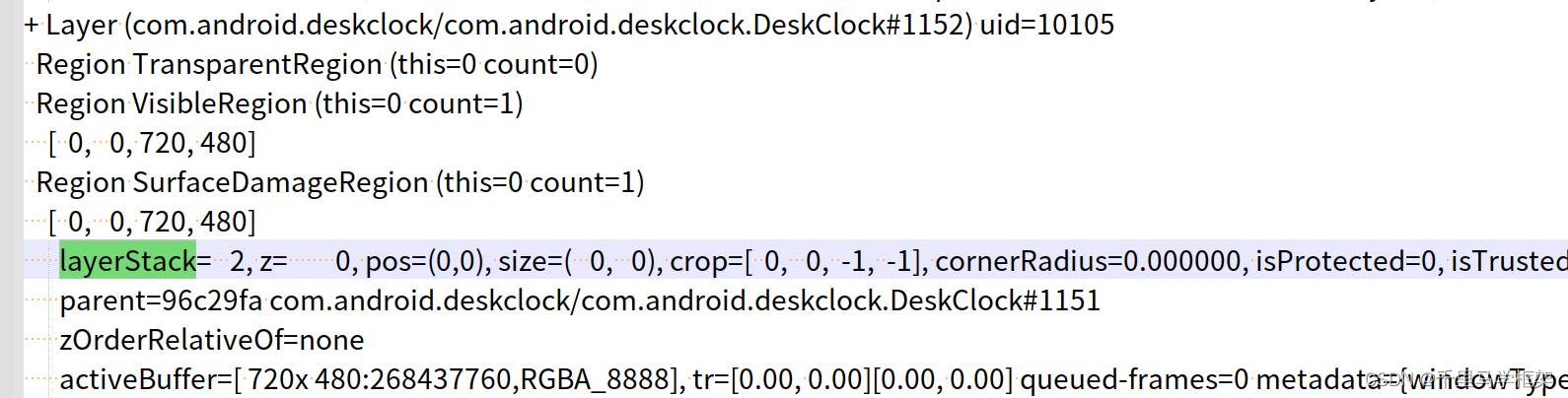

再看看显示图层Layer情况：

可以看到上面的DeskClock的图层已经没有了Mirror字样，因为他本身就是只属于Virtual Display的图层

到此也就清楚aosp14和aosp13这一部分的差异，其实本质上就是对layerStack的对象主体从Display到layer这样过程而已。

ps：注意如果在dumpsys SurfaceFlinger时候发现了没办法显示虚拟屏幕layer时候需要去surfaceflinger中修改以下代码放开dump
