低代码开发平台|生产管理-生产加工搭建指南

1、简介

1.1、案例简介

本文将介绍，如何搭建生产管理-生产加工。

1.2、应用场景

在主生产计划列表中下达加工后，在加工单列表可操作领料、质检。

2、设置方法

2.1、表单搭建

1）新建表单【产品结构清单（BOM）】，字段设置如下；

名称	类型	名称	类型
商品类别	下拉框	商品类别编号	单行文本
商品类别名称	单行文本	商品编号	单行文本
商品名称	单行文本	商品	单行文本
计量单位	单行文本	规格	单行文本
来源	单行文本	采购单价	数字
首选仓库	下拉框	图片	图片

2）新增表单【商品类别】，字段设置如下；

名称	类型
商品类别编号	单行文本
商品类别名称	单行文本
商品类别	单行文本

3）新增表单【工序信息】，字段设置如下；

名称	类型
工序名称	单行文本
时长	数字
工序单价	数字
工序内容	单行文本
负责工人	成员单选
部门	部门单选

4）新增表单【生产计划】，字段设置如下；

名称	类型	名称	类型
计划单号	单行文本	子生产计划	多标签
产品	下拉框	子生产计划明细	子表单
产品类别	单行文本	生产工序	多标签
是否有下级生产计划	单选按钮组	生产工序	子表单
产品编号	单行文本	工序总金额	数字
产品名称	单行文本	总工序数	数字
规格型号	单行文本	总工序内容	单行文本
计量单位	单行文本	材料准备	多表单
计划数量	数字	材料明细	子表单
开始时间	日期时间	材料总数量	数字
计划完成时间	日期时间	总金额	数字
是否已领料	单行文本	是否已质检	单行文本
是否已加工	单行文本	生产状态	单行文本
加工列表	多标签	加工查询	关联查询
质检报告	多标签	质检查询	关联查询
材料领用情况	多标签	领料查询	关联查询

5）新增表单【加工单】，字段设置如下；

名称	类型	名称	类型
加工单号	单行文本	单据日期	日期时间
关联生产计划	单行文本	加工产品类型	单行文本
工序信息	分割线	加工产品编号	单行文本
加工产品名称	单行文本	生成所有工序	扩展按钮
工序详情	子表单	工序数	数字
所有工序	单行文本	质检状态	单行文本
领料状态	单行文本	加工状态辅助	单行文本
加工状态	单行文本

6）新增表单【领料单】，字段设置如下；

名称	类型	名称	类型
领料单号	单行文本	关联加工单号	单行文本
关联生产计划	单行文本	领料产品类型	单行文本
领料产品名称	单行文本	领料产品编号	单行文本
领料日期	日期时间	领料人员	成员单选
领料仓库	下拉框	领料详情	子表单
领料总数	数字	领料总金额	数字

7）新增表单【质检单】，字段设置如下；

名称	类型	名称	类型
质检单号	单行文本	关联加工单号	单行文本
关联生产计划	单行文本	质检产品类型	单行文本
质检产品名称	单行文本	质检产品编号	单行文本
质检日期	日期时间	质检人员	成员单选
质检总数	数字	质检详情	子表单
质检状态	单行文本	质检状态	单行文本

2.2、表单【商品信息】字段及表单属性设置

1）【商品类别】字段，选择设置为关联其他表单数据，关联商品类别的【商品类别】字段；

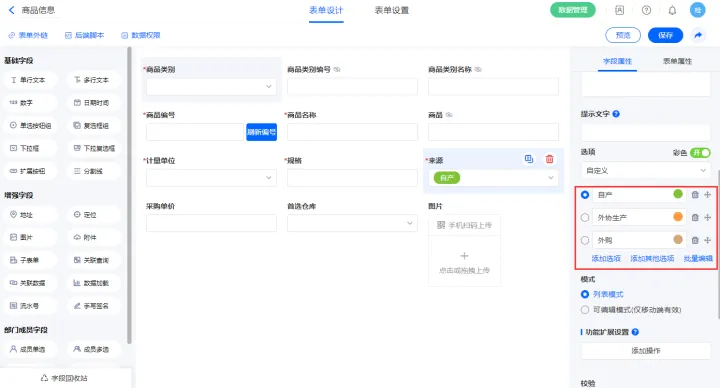

2）【计量单位】、【来源】、【首选仓库】字段，输入下拉框选项；

3）【商品类别编号】字段，设置默认值为数据联动，设置联动条件及联动字段；；

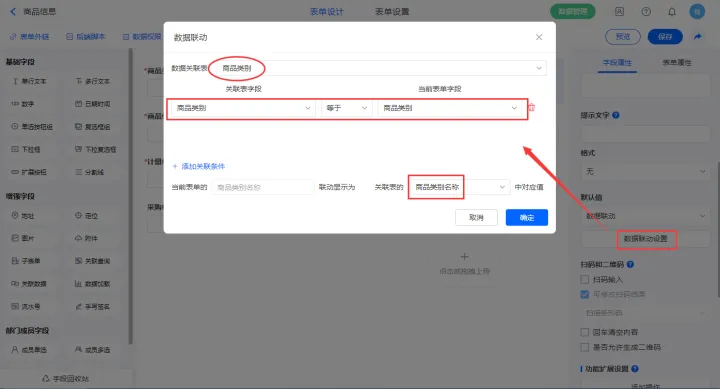

【商品类别名称】字段，设置默认值为数据联动，设置联动条件及联动字段；

4）【商品编号】字段设置默认值为公式编辑，设置公式：“IFS(商品类别"05包装用品","BZ",商品类别"04配件","PJ",商品类别"03材料","CL",商品类别"02半成品","BCP",商品类别=="01成品","CP")”；

【商品】字段设置默认值为公式编辑，如图设置公式；

5）【商品类别编号】、【商品类别名称】、【商品】三个字段设置操作权限为不可见；

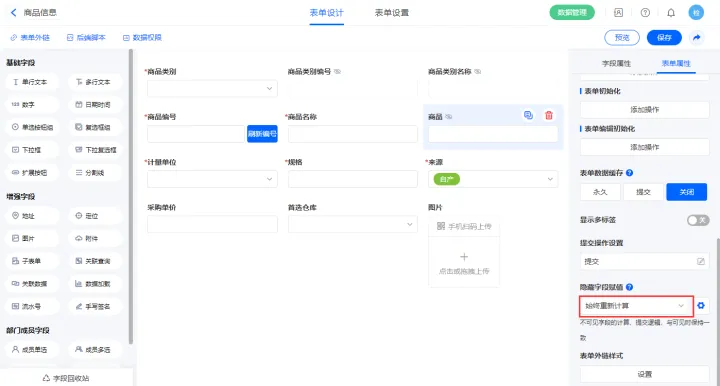

6）表单属性里隐藏字段赋值，设置为始终重新计算； 注：所有表单的该属性设置都如此设置；

2.3、表单【商品类别】字段及表单属性设置

1）选择【商品类别】字段，设置默认值为公式编辑，如图设置公式；

2.4、表单【生产计划】字段及表单属性设置

1）【产品类型】字段，设置默认值为“成品,半成品”，并设置为不可见；

2）【产品】、【产品编号】、【产品名称】、【规格型号】、【计量单位】以上字段设置默认值为数据联动，关联表及关联条件相同，设置对应的联动字段即可；

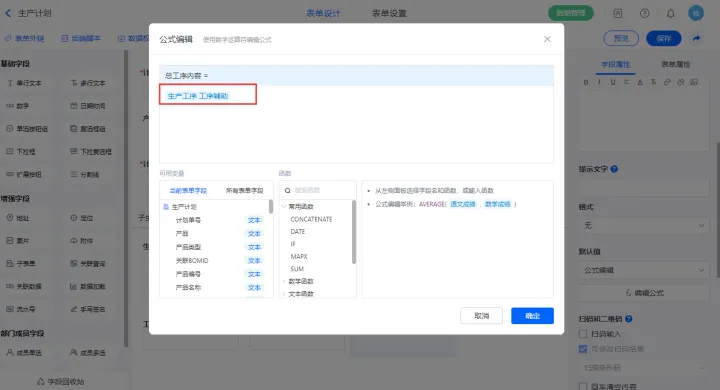

3）【生产工序.工序辅助】字段，设置默认值为公式编辑，如图设置公式；

【工序总金额】字段，设置默认值为公式编辑，如图设置公式；

【总工序数】字段，设置默认值为公式编辑，如图设置公式；

【总工序内容】字段，设置默认值为公式编辑，如图设置公式；

【材料总数量】字段，设置默认值为公式编辑，如图设置公式；

【总金额】字段，设置默认值为公式编辑，如图设置公式；

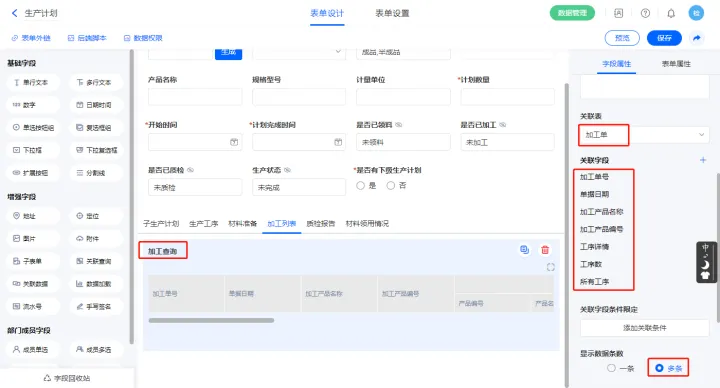

4）【加工查询】关联查询字段，设置关联表为【加工单】并如图选择关联字段，设置显示数据条数为多条；

添加关联条件，根据【计划单号】字段相关联；

【质检查询】关联查询字段，设置关联表为【质检单】并如图选择关联字段，设置显示数据条数为多条；

添加关联条件，根据【计划单号】字段相关联；

【领料查询】关联查询字段，设置关联表为【领料单】并如图选择关联字段，设置显示数据条数为多条；

添加关联条件，根据【计划单号】字段相关联；

5）表单属性设置显隐规则，当【是否有下级生产计划】字段等于有，显示【标签页.子生产计划】字段；

2.5、表单【加工单】字段及表单属性设置

1）【质检状态】字段，设置默认值为“未质检”；

【领料状态】字段，设置默认值为“未领料”；

2）【加工单号】字段，设置默认值为公式编辑，如图设置公式；

【工序详情.工序辅助】字段，设置默认值为公式编辑，如图设置公式；

【工序详情.完成情况辅助】字段，设置默认值为公式编辑，设置公式：“IF(AND(工序详情.完成情况"已完成",ISEMPTY(加工单号)FALSE()),"0","1")”；

【工序详情.完成数】字段，设置默认值为公式编辑，如图设置公式；

【工序详情.未完成数】字段，设置默认值为公式编辑，如图设置公式；

【工序数】字段，设置默认值为公式编辑，如图设置公式；

【所有工序】字段，设置默认值为公式编辑，如图设置公式；

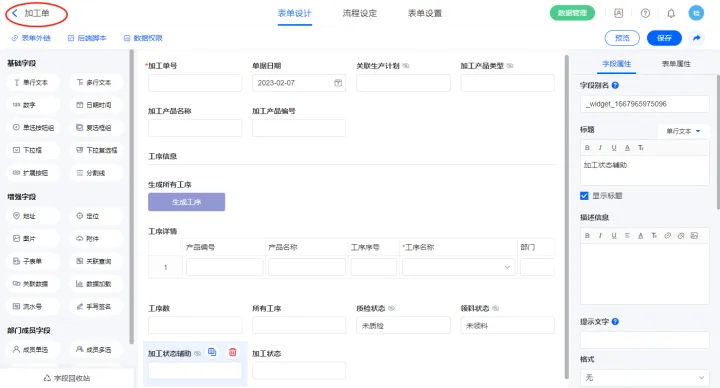

【加工状态辅助】字段，设置默认值为公式编辑，如图设置公式；

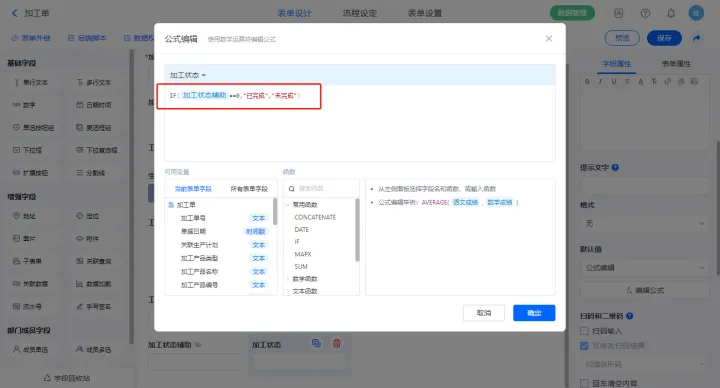

【加工状态】字段，设置默认值为公式编辑，如图设置公式；

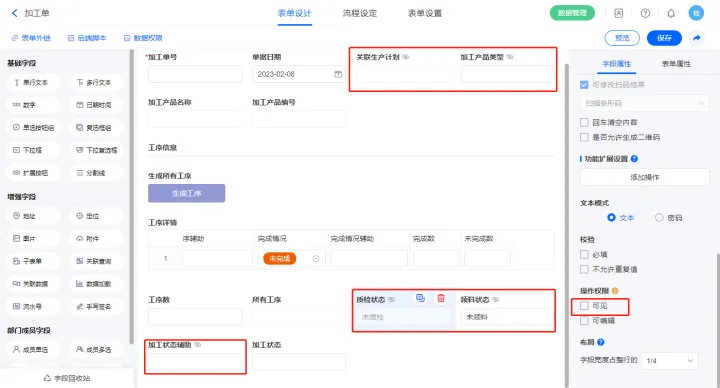

3）【质检状态】、【领料状态】、【加工状态辅助】、【关联生产计划】、【加工产品类型】以上字段设置操作权限为不可见；

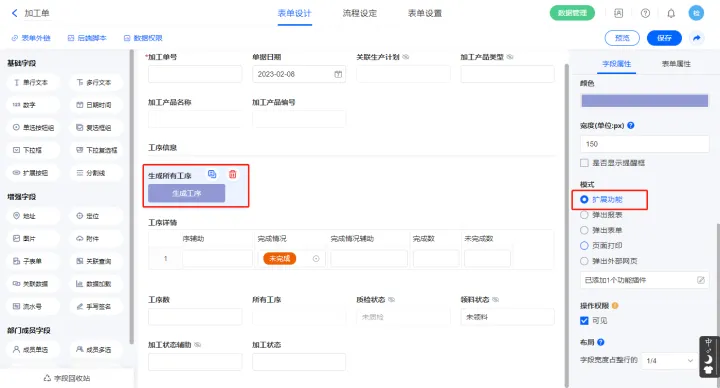

4）【生成所有工序】扩展按钮，模式选择扩展功能；

设置【控件 - 触发指定公式】的功能插件，配置好校验条件等配置；

5）该表单是流程表单，设置流程节点，加工审核的节点权限提交设置一条数据助手；

数据助手名称为修改计划状态，新增修改数据的执行动作，选择修改【生产计划】表单，选择对应过滤条件，以及需要修改的字段；

其他设置触发条件为【加工状态】字段等于已完成，设置好点击【完成】并保存该数据助手；

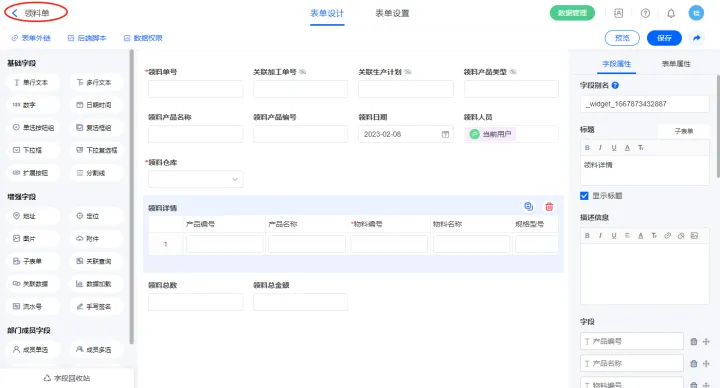

2.6、表单【领料单】字段及表单属性设置

1）【领料单号】字段，设置默认值为公式编辑，如图设置公式；

【领料总数】字段，设置默认值为公式编辑，如图设置公式；

【领料总金额】字段，设置默认值为公式编辑，如图设置公式；

【领料详情.金额】字段，设置默认值为公式编辑，如图设置公式；

2）【关联加工单号】、【关联生产计划】、【领料产品类型】以上字段设置操作权限为不可见；

3）【领料详情】子表单字段，设置默认值为数据联动，设置联动条件及联动字段；

4）表单提交数据新增一条数据助手，名称为修改计划及加工单状态，有两个执行动作；

新增修改数据的执行动作，选择修改【加工单】表单，选择对应过滤条件，以及需要修改的字段，设置好点击【完成】并保存该数据助手；

新增修改数据的执行动作，选择修改【生产计划】表单，选择对应过滤条件，以及需要修改的字段，设置好点击【完成】并保存该数据助手；

2.7、表单【质检单】字段及表单属性设置

1）【质检单号】字段设置默认值为公式编辑，如图设置公式；

【质检详情.完成情况辅助】字段设置默认值为公式编辑，如图设置公式；

【质检状态辅助】字段设置默认值为公式编辑，如图设置公式；

【质检状态】字段设置默认值为公式编辑，如图设置公式；

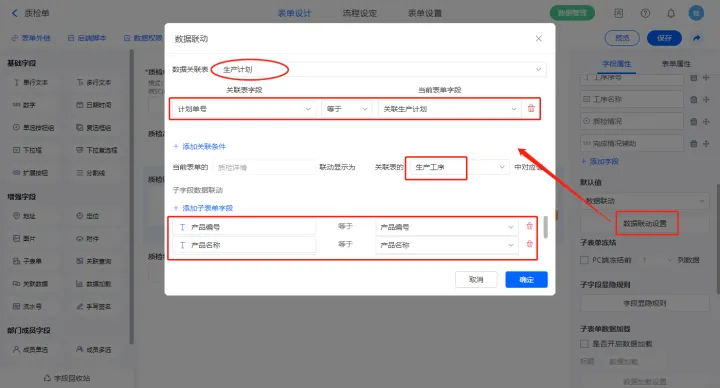

2）【质检详情】子表单字段，设置默认值为数据联动，设置联动条件及联动字段；

3）【关联加工单号】、【关联生产计划】、【质检产品类型】、【质检产品类型】以上字段设置操作权限为不可见；

4）该表单是流程表单，设置流程节点，质检审核的节点权限提交设置一条数据助手；

数据助手名称为修改计划及加工单状态，新增修改数据的执行动作，选择修改【加工单】表单，选择对应过滤条件，以及需要修改的字段；

其他设置触发条件为【质检状态】字段等于已完成，设置好点击【完成】并保存该数据助手；

新增修改数据的执行动作，选择修改【生产计划】表单，选择对应过滤条件，以及需要修改的字段；

其他设置触发条件为【质检状态】字段等于已完成，设置好点击【完成】并保存该数据助手；

2.8、【主生产计划列表】报表搭建

1）新增【主生产计划列表】报表，用基础报表【数据表】展示数据源为表单【生产计划】的数据；

添加过滤条件，产品类型等于成品,半成品；

2）新增数据表菜单栏【下达加工】；

【下达加工】的菜单栏，操作模式设置为弹出表单【加工单】；

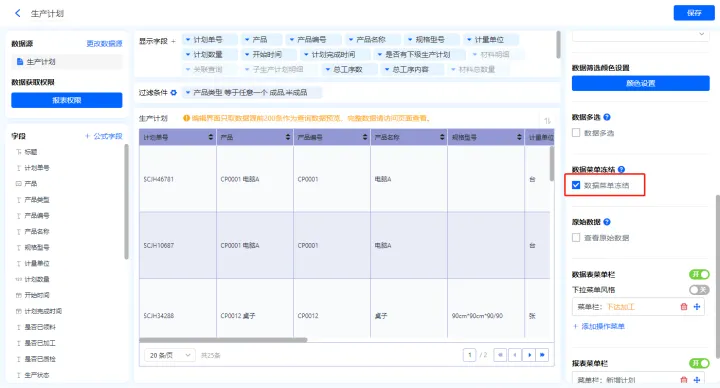

3）数据菜单冻结属性打钩，固定数据表菜单栏位置；

4）设置报表的权限，填入权限组名称，选择可操作的数据表菜单，点击【保存】；

数据权限设置为【是否已加工】等于未加工；

2.9、【加工单列表】报表搭建

1）新增【加工单列表表】报表，用基础报表【数据表】展示数据源为表单【加工单】的数据；

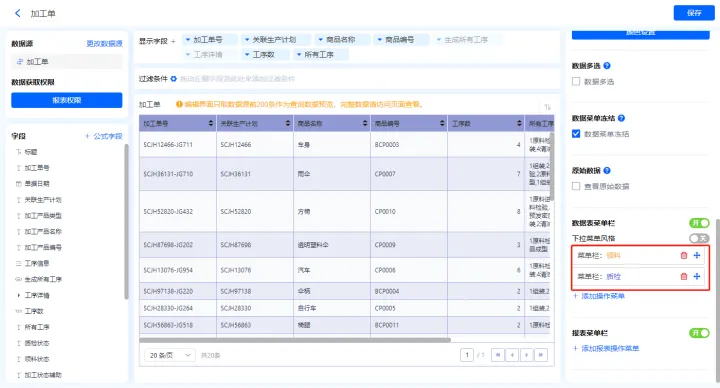

2）新增数据表菜单栏【领料】、【质检】；

【领料】的菜单栏，操作模式设置为弹出表单【领料单】；

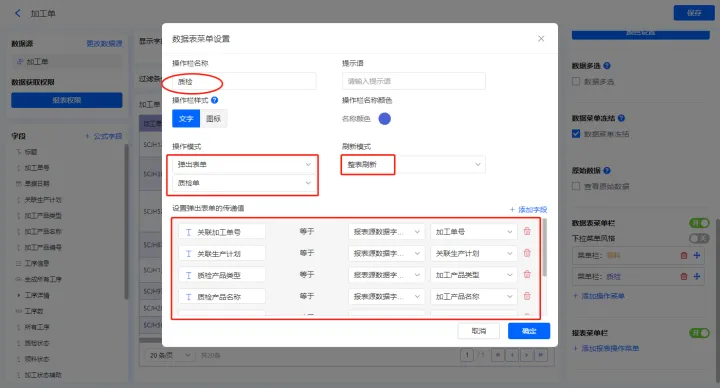

【质检】的菜单栏，操作模式设置为弹出表单【质检单】；

3）数据菜单冻结属性打钩，固定数据表菜单栏位置；

4）设置报表的权限，填入权限组名称质检，选择可操作的数据表菜单；

数据权限设置为【质检状态】等于未质检；

设置报表的权限，填入权限组名称领料，选择可操作的数据表菜单；

数据权限设置为【领料状态】等于领料；

2.10、效果演示
