如何驱动一枚30年前的音源芯片，YMF288驱动手记 Part2

 一些问题

在上一篇里面虽然策划了想要驱动YMF288所需要做的事情以及目标。但是，在板子打出来后，我在进一步的研究中，发现我犯了个错误，那就是YMF288并不是使用现在很多轻量化的嵌入式，比如ESP32常用的I2S协议的，而是一个雅马哈自己的私有协议，当然还好这个协议后面也被很多厂家兼容， 因此可用的芯片还挺多

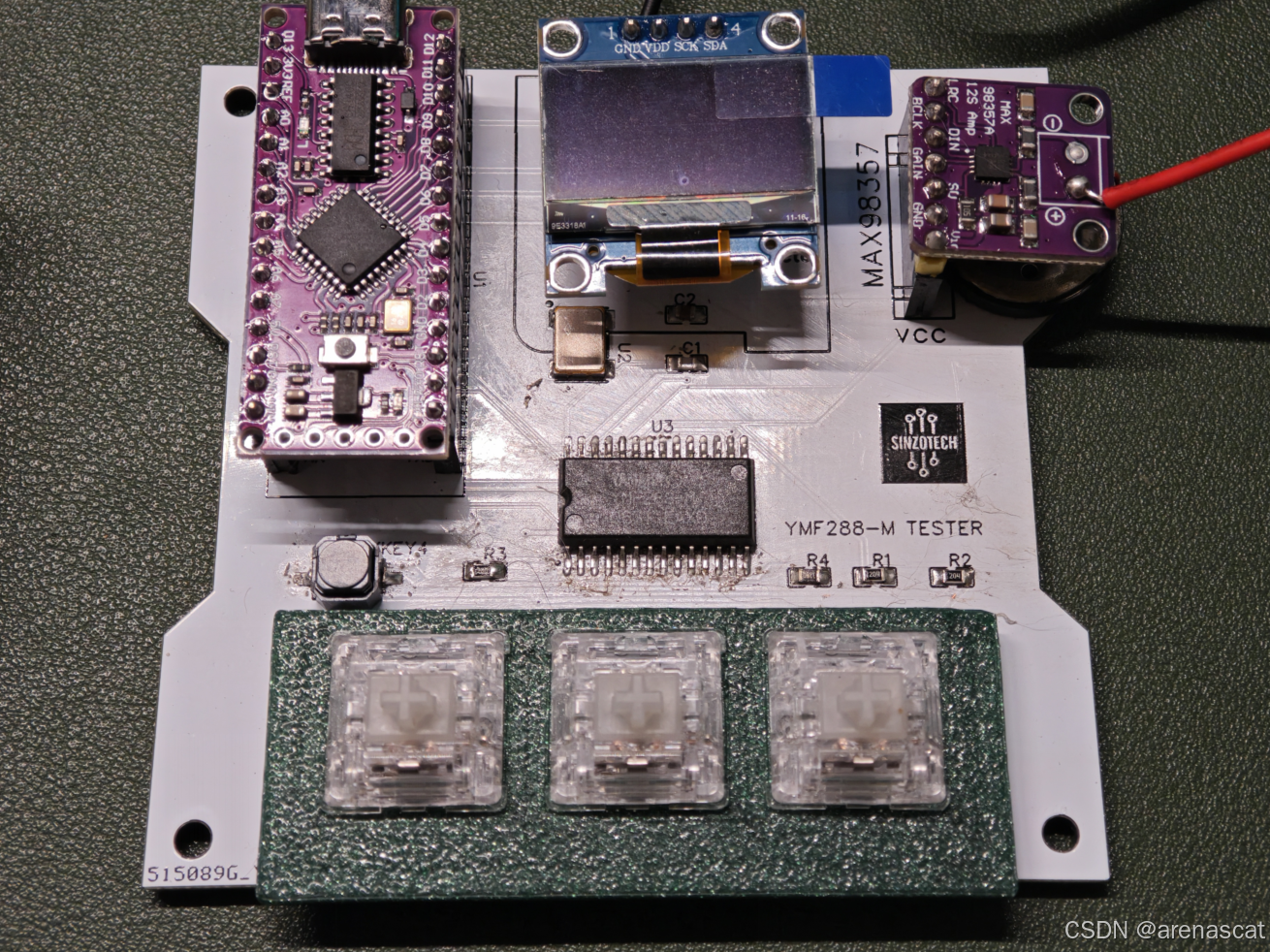

也因此，我只能挽救一下，看看再打一个板子试试 。

YMF288配合的芯片是一块DAC芯片，负责把288输出的数字信号转换成模拟信号然后再输出，这样的模块化设计也可能是因为当年的芯片集成度不够造成的。这一个芯片的电压为5V

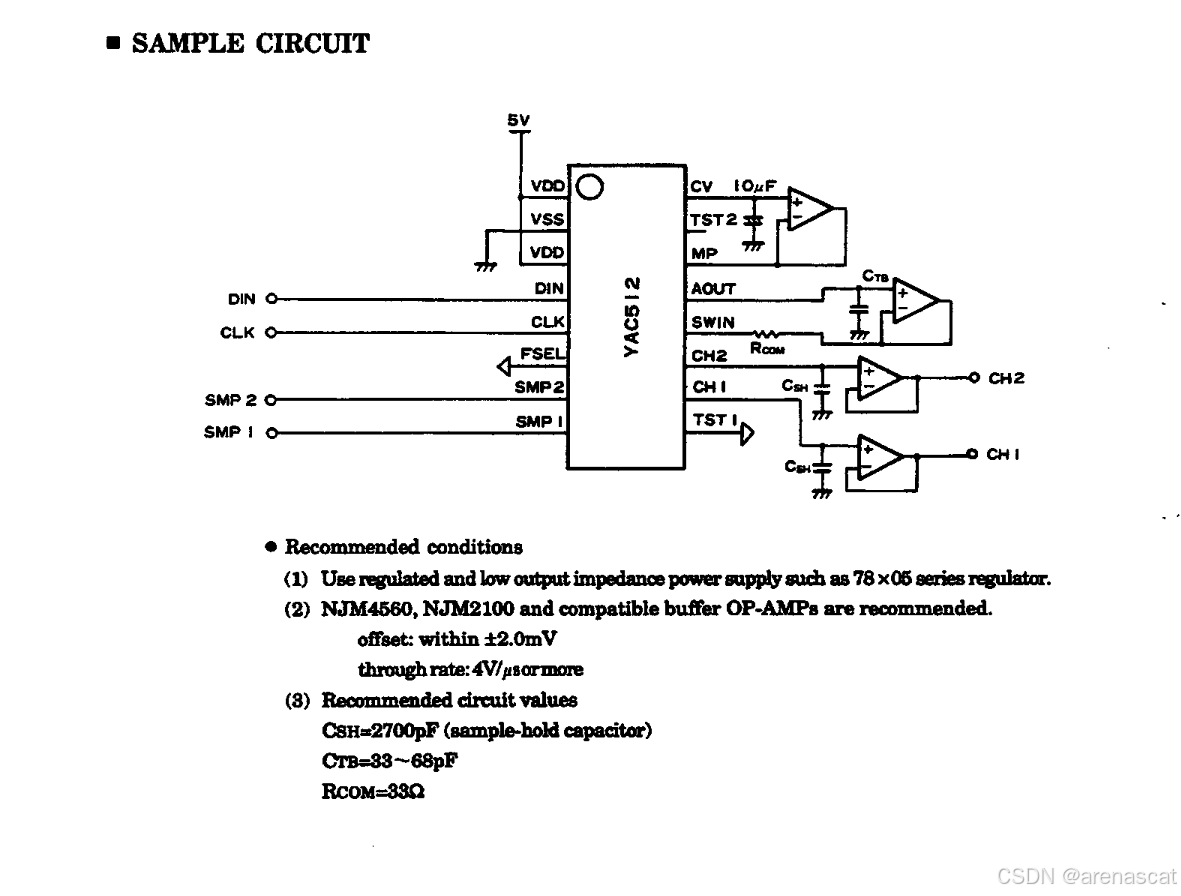

在datasheet里面可以查询到参考电路，就按照这个来连接即可，同时这里建议使用NJM4560M，作为运算放大器

 但是这里我发现整个连接变得更为复杂不少，估计要给DAC单独打个板，这样也好减少需要18V正负电源供电造成的电磁干扰



其他已经应用的项目

此外，在查找资料的过程中，我又发现了一些成品项目，使用到了YMF288

第一个项目

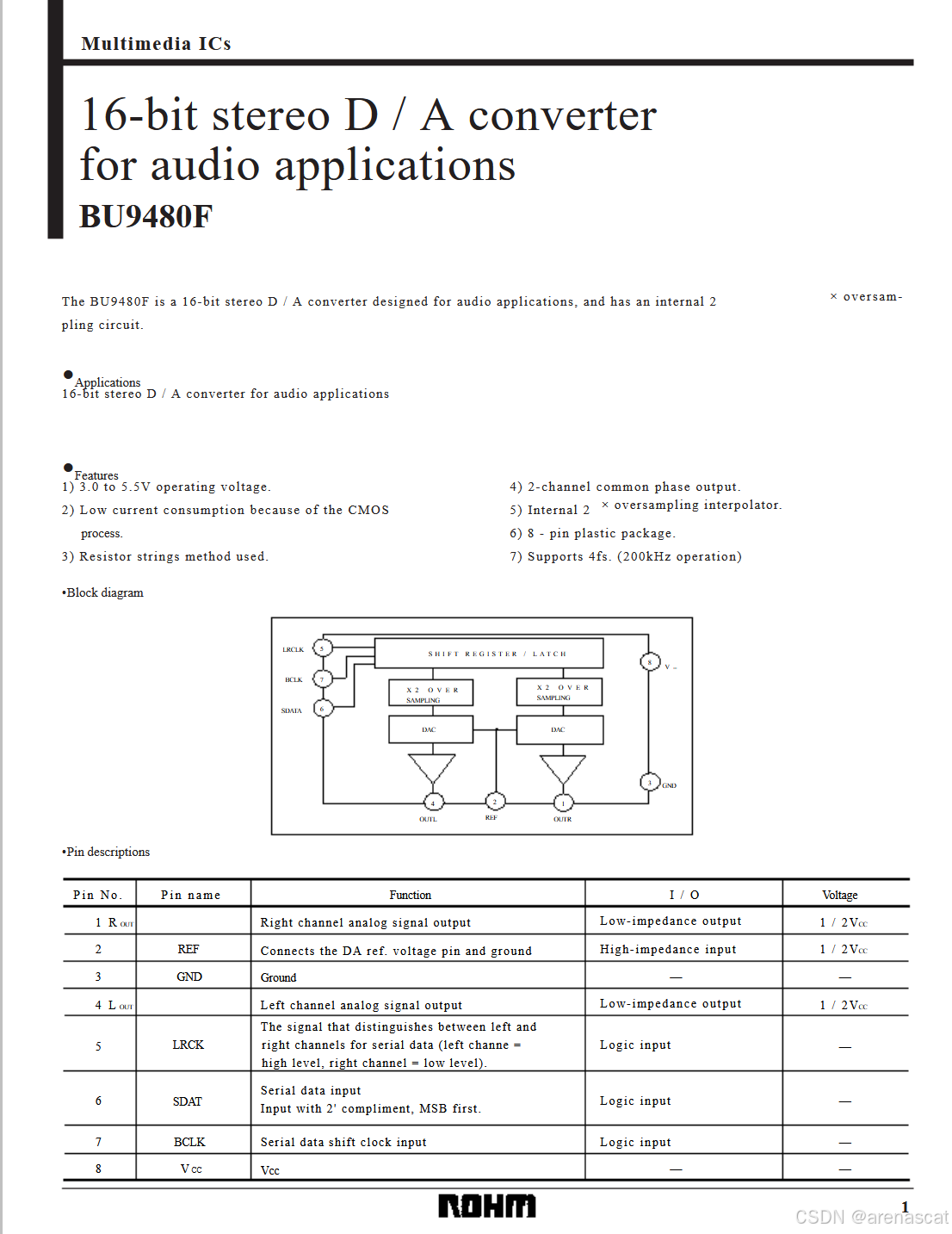

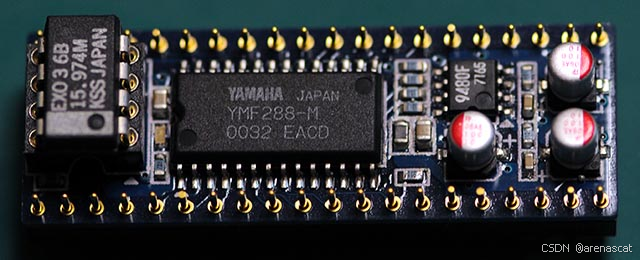

有一个国外制作的YMF288变换模组GMC-MOD01，DAC部分使用的是BU9480F这一个芯片，GMC-MOD01説明 - PukiWiki

但是它的YMF288模组的设计又使用了一些不同的东西比如说，它用的晶振是15.974Mhz的，

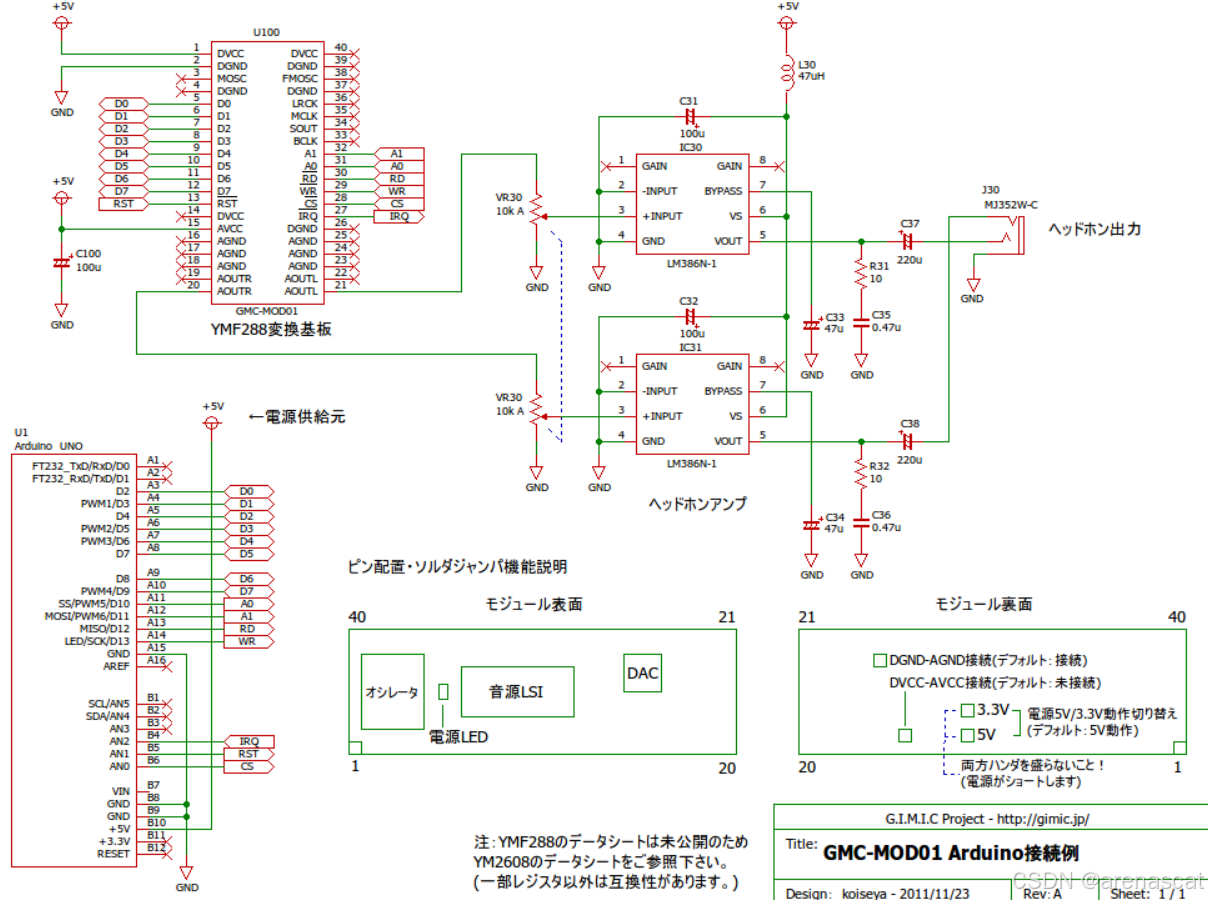

 这个变换模组，连接到基板上面后，可以看到音频输出的放大部分是LM386N， 这哥们给两个通道都加了音量调节

第二个项目

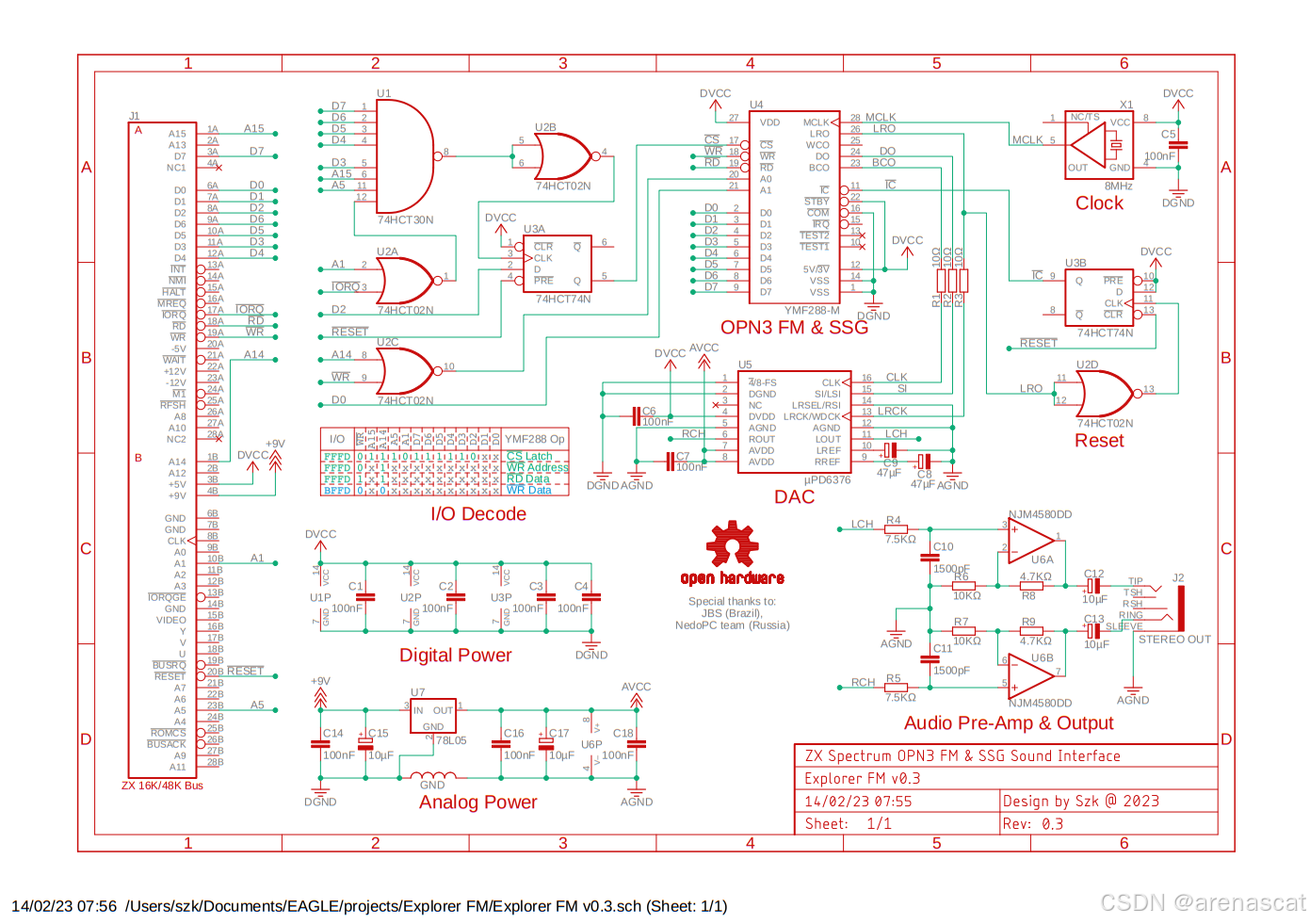

这一个项目Explorer FM是使用YMF288芯片做了一个模组，应用在ZX Spectrum上面

Szk / Explorer FM · GitLab

这里它提到一个点，是YMF288实现替代双YM2203，这里他使用PD6376作为DAC，这里他还直接用了8Mhz的有源晶振，而我使用的是半定制的7.9875Mhz晶振。


从以上项目得出的结论是，YMF288输出到DAC YAC512的部分的定义应该是这样的。限流电阻10欧姆

YMF288           DAC
LRO--------- 不接 （存疑）
WCO 不接
SO（DO)------DIN
BCO--------CLK



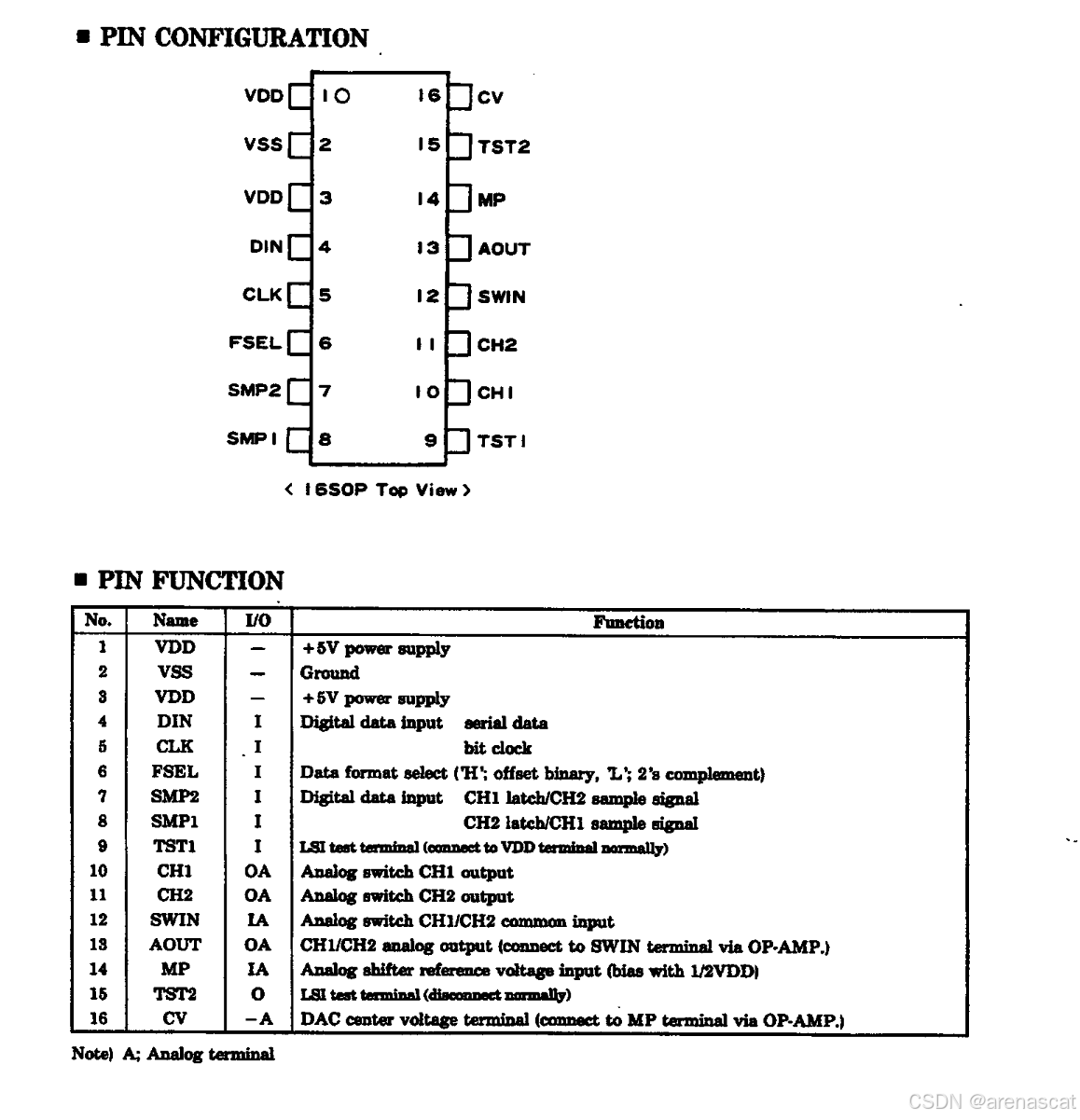

 附，YMF288引脚的定义
