一、引言

在FPGA开发中，最常用的设计方式是自顶层向下的模块化设计，将设计要求分成一个个的子模块，负责实现不通的功能，顶层负责调用这些子模块，并负责子模块之间的连接以及与外部接口的连接。
因此，顶层常常要对好多个子模块进行例化，所谓的例化，对标到软件上来说，就是调用，模块也自然对应的就是一个个函数了。此时，如果子模块的输入输出接口比较多的时候，手动去巧例化的模板就是一件非常枯燥乏味浪费时间的事情，本文，在结合平时做项目中的经验，对快速生成模块的例化模板作了一个总结，望能对各位实操应用中有所帮助。

二、快速生成例化模块的几种方法

1. IP核的例化模块

工程中，IP核的使用是比较频繁的，而ip核的例化模板在生成IP的时候，就附带生成了，只需要找到位置复制即可。

（1）quartus 软件的ip核的例化模板

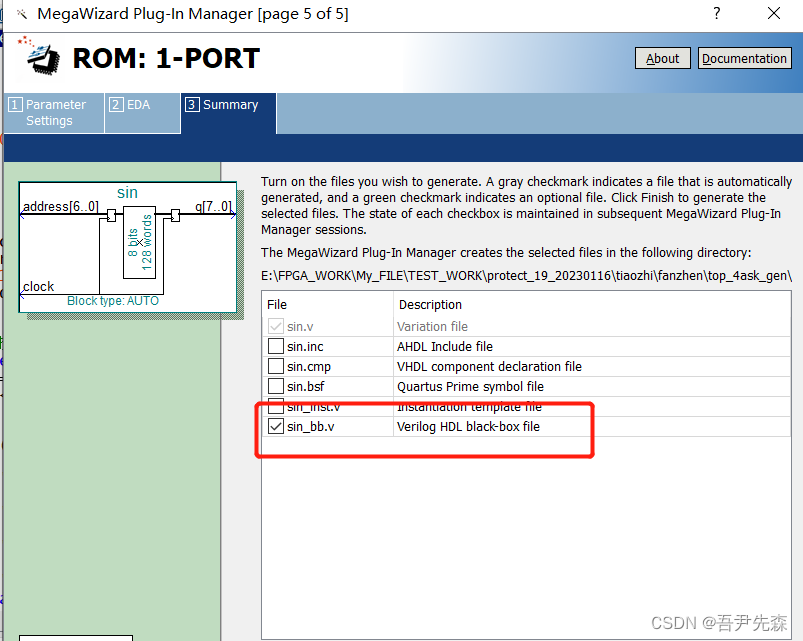

quarus软件需要在生成IP时，选中xxx_inst.v，生成的模板即在所在工程目录下的xxx_inst.v文件中

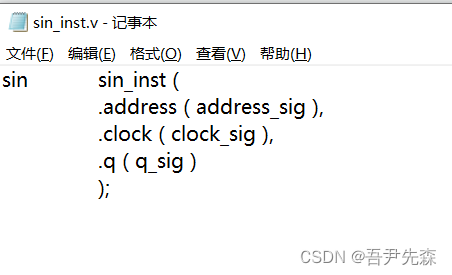

如下

（2）Vivado软件的ip核的例化模板

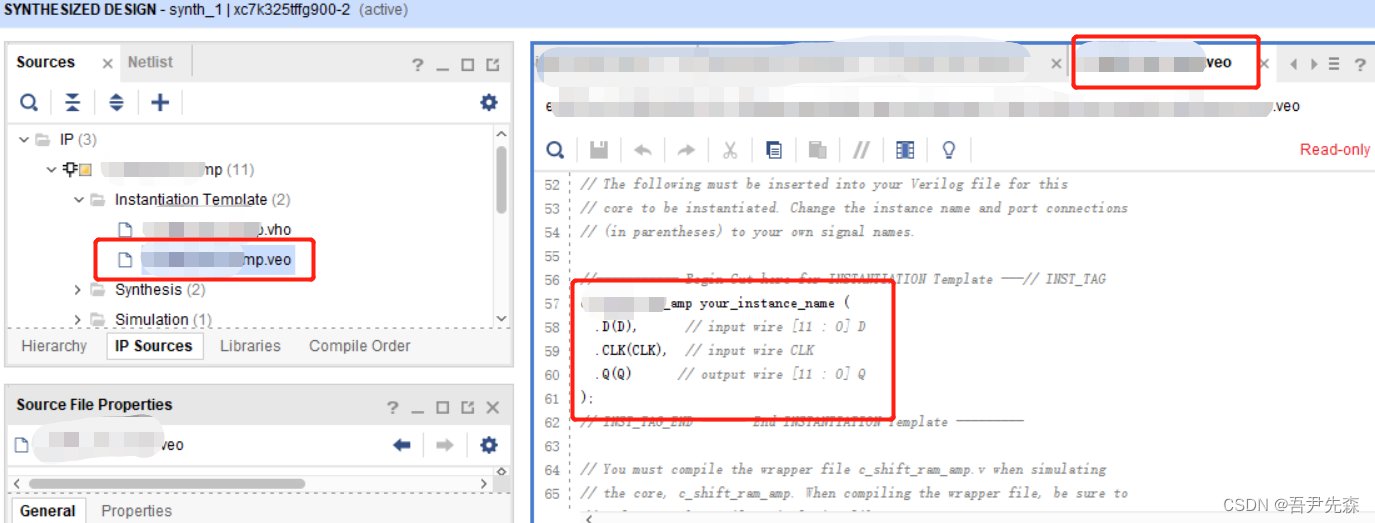

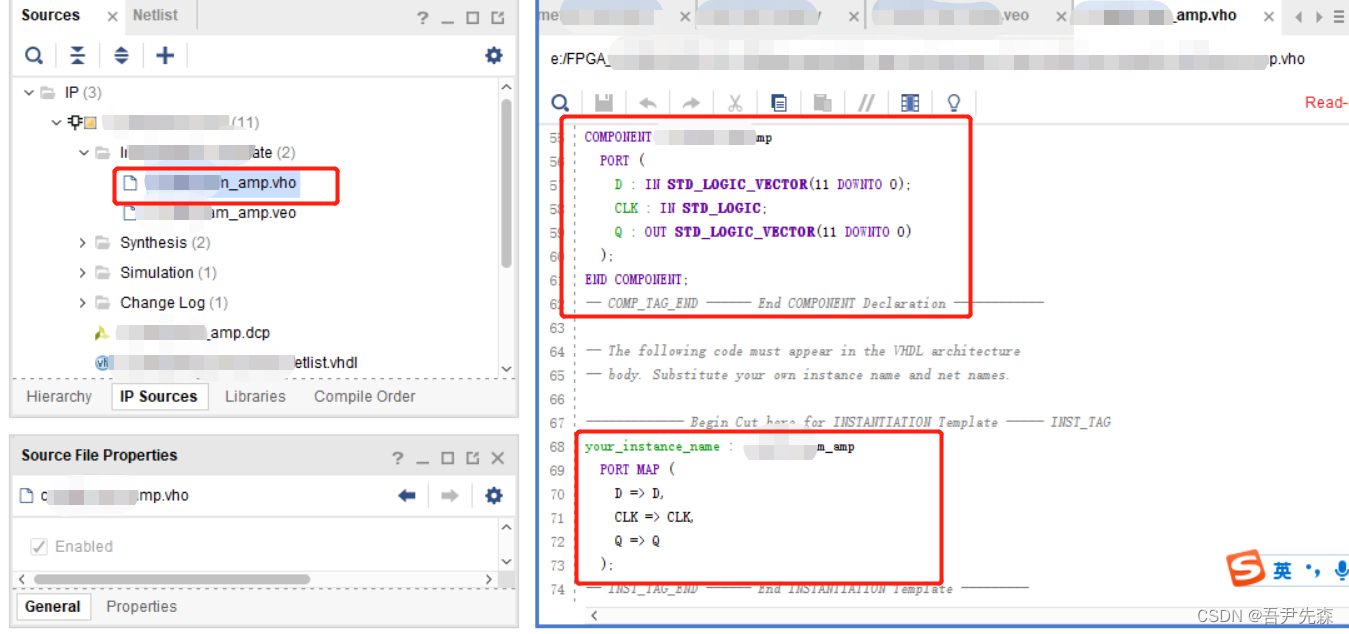

vivado的例化模板在生成IP中自动生成，如下，在工程source中找到所要例化的IP，红色框中的.veo文件中即是该IP的verilog 例化模板，而红色框上面的.vho文件中即是该IP的vhdl例化模板

2. 自行设计的模块

如果模块是自行设计的模块，那么例化模块不会自动生成，但是也有一些快速的方式。

（1）利用ISE软件

这个方法是我经常会用到的，如果模块接口很多的时候，是一种快速的模板生成方式。

只需要将自己设计的模块添加到某一个ISE工程之中，再点击ISE软件具有的一键生成，即可得到自己设计模块的模板。

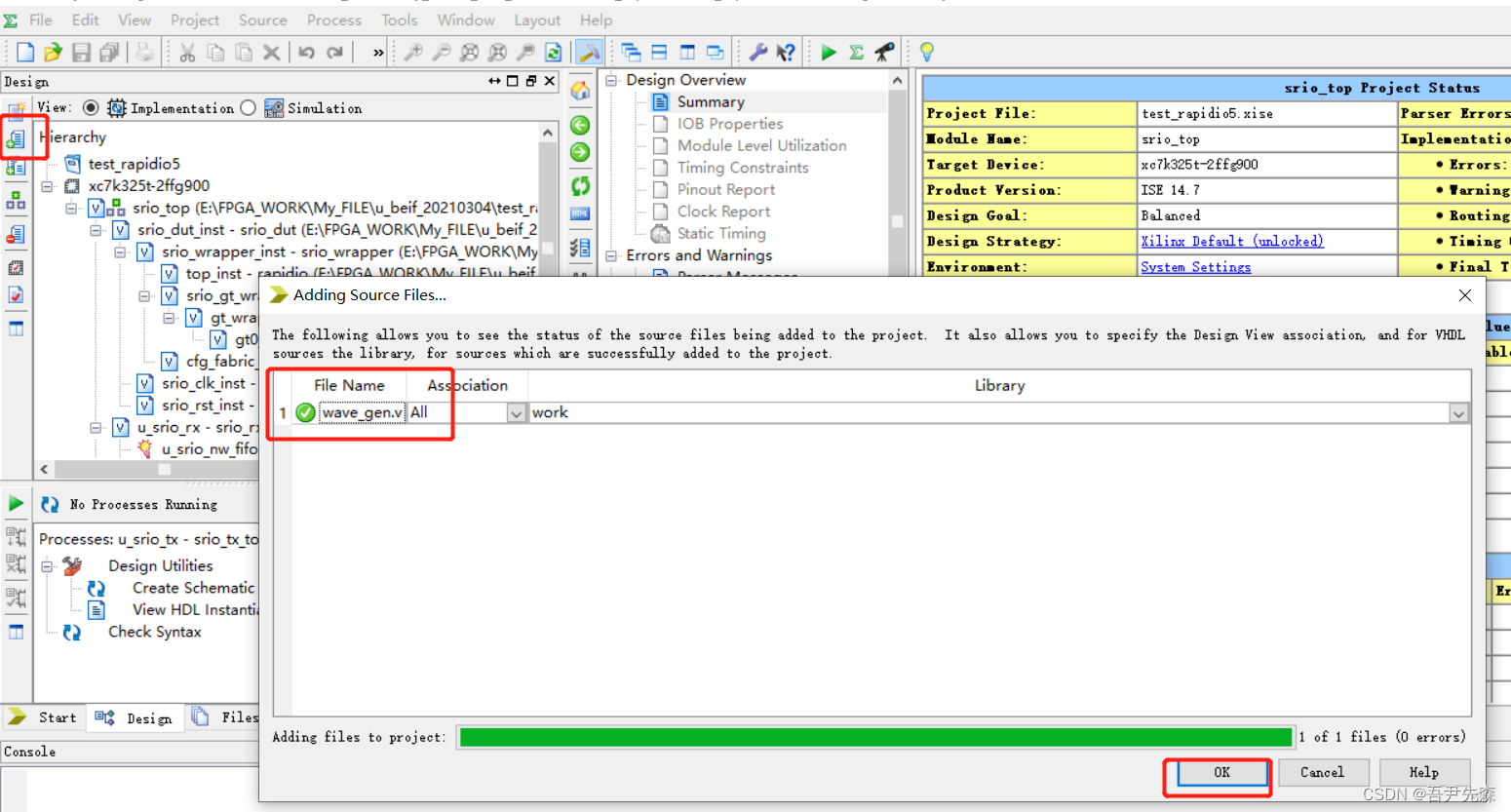

a) 选择如下第一个红框中的＋，选择自己设计模块的路径，然后再选择ok，即可将模块添加到当前的工程中。

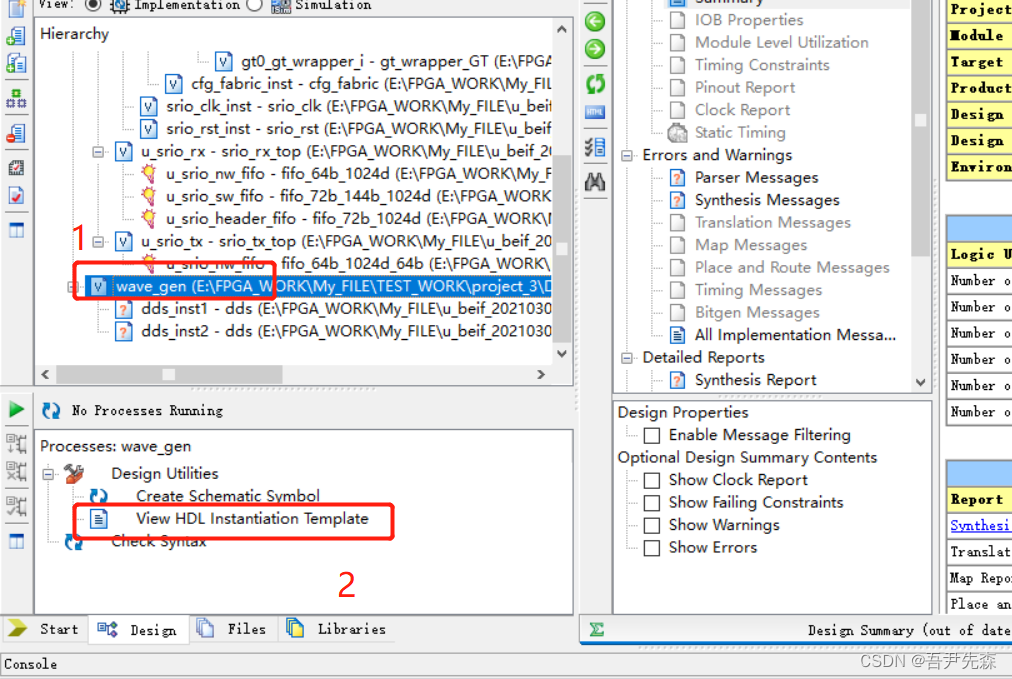

b)再选中我们添加的模块，再点击下方的生成例化模板即可得到想要的模块模板。

（2）利用vivado软件的插件

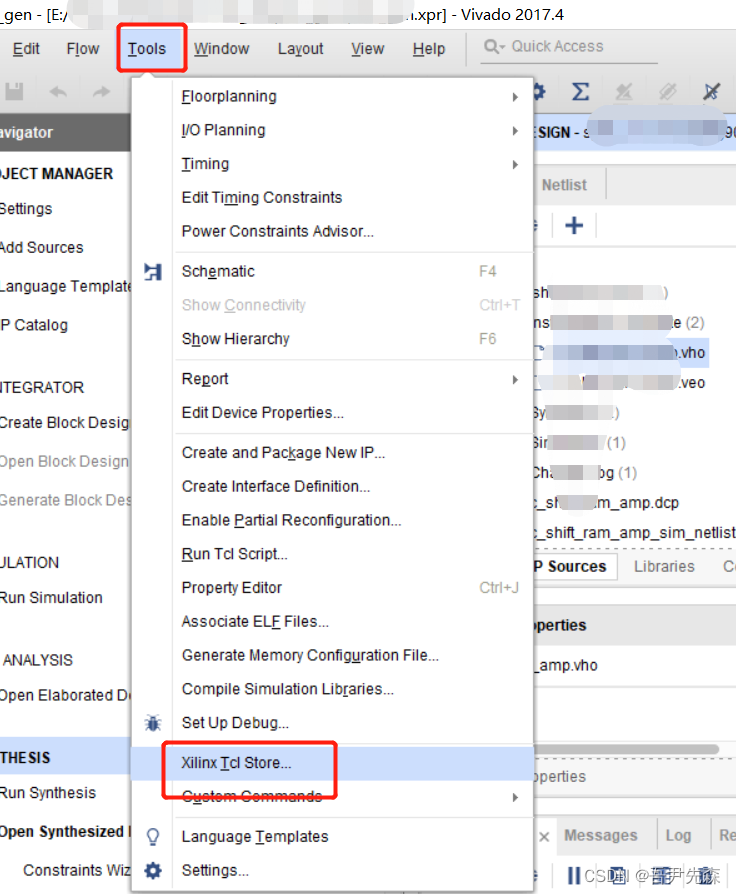

首先要在vivado中安装Design Utilities插件, 点击Tools --Xilinx Tck Store选项，如下

然后，点击Install, 安装Design Utilities

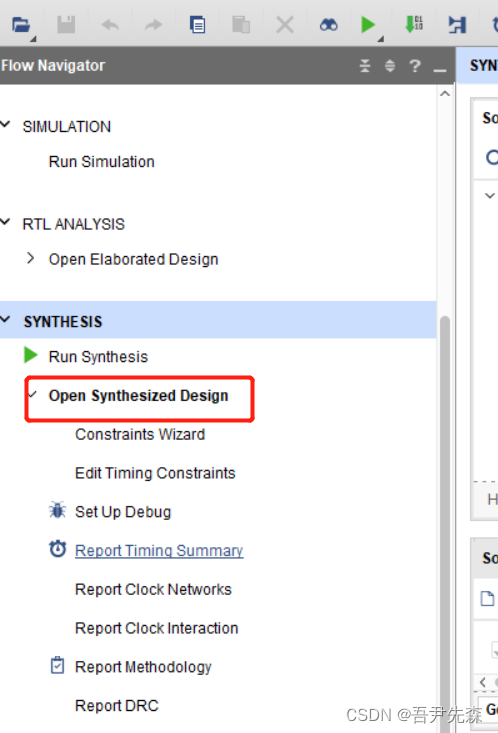

再把要生成例化模板的HDL文件设置为top文件，并点击Open Elaborated Design

在Tcl Console中执行指令

xilinx::designutils::write_template -template -verilog

即可生成verilog的例化文件。

在Tcl Console中执行指令

xilinx::designutils::write_template -template -vhdl

即可生成vhdl的例化文件。

最后根据提示内容，去对应位置找到生成的例化模板文件即可，如下。

三、结尾

本文阐述了快速生成verilog\vhdl例化模块模板的几种方法，有补充的可在下方留言评论，笔耕不辍，厚积薄发。
