深度学习：简单计算图的反向传播传递导数计算

问题：
太郎在超市买了2个100日元一个的苹果，消费税是10%，请计算支付金额。
反向传播使用与正方向相反的箭头（粗线）表示。反向传播传递“局部导数”，将导数的值写在箭头的下方。在这个例子中，反向传播从右向左传递导数的值（1 → 1.1 → 2.2）。从这个结果中可知，“支付金额关于苹果的价格的导数”的值是2.2。这意味着，如果苹果的价格上涨1日元，最终的支付金额会增加2.2日元。

讲解：
反向传播的目的是计算支付金额关于苹果价格的导数。我们从右向左传递导数的值。
步骤1：支付金额关于消费税的导数
支付金额是苹果总价加上消费税，所以支付金额关于消费税的导数是1。

∂支付金额/∂消费税=1
∂支付金额/∂苹果总价=1

步骤2：消费税关于苹果总价的导数
消费税是苹果总价的10%，所以消费税关于苹果总价的导数是0.1。

∂消费税/∂苹果总价=0.1

步骤3：苹果总价关于苹果单价的导数
苹果总价是2个苹果的价格之和，所以苹果总价关于苹果价格的导数是2。

∂苹果总价/∂苹果单价=2

3. 反向传播传递导数的值
   支付金额 = 苹果总价 + 消费税
   消费税 = 苹果总价*0.1
   我们从右向左传递导数的值：

   支付金额关于 支付金额的导数是1

   支付金额关于苹果总价的导数是
   ∂支付金额/∂苹果总价 + ∂支付金额/∂消费税 * ∂消费税/∂苹果总价 = 1 + 0.1 = 1.1

   支付金额关于苹果单价的导数是
   ∂支付金额/∂苹果总价 * ∂苹果总价/∂苹果单价+ ∂支付金额/∂消费税 * ∂消费税/∂苹果总价 * ∂苹果总价/∂苹果单价 = 1 * 2 + 1 * 0.1 * 2 = 2.2 这是正常算法
   向前传递的话会更简便
   可以直接用 支付金额关于苹果总价的导数 * ∂苹果总价/∂苹果单价 ，这样会使计算导数更为高效 即1.1*2 = 2.2

从这个结果中可知，“支付金额关于苹果的价格的导数”的值是2.2。这意味着，如果苹果的价格上涨1日元，最终的支付金额会增加2.2日元。

补两个知识点：
1、乘法的反向传播会将上游的值乘以正向传播时的输入信号的“翻转值”后传递给下游，
如下图所示：
因此，实现乘法节点的反向传播时，要保存正向传播的输入信号。

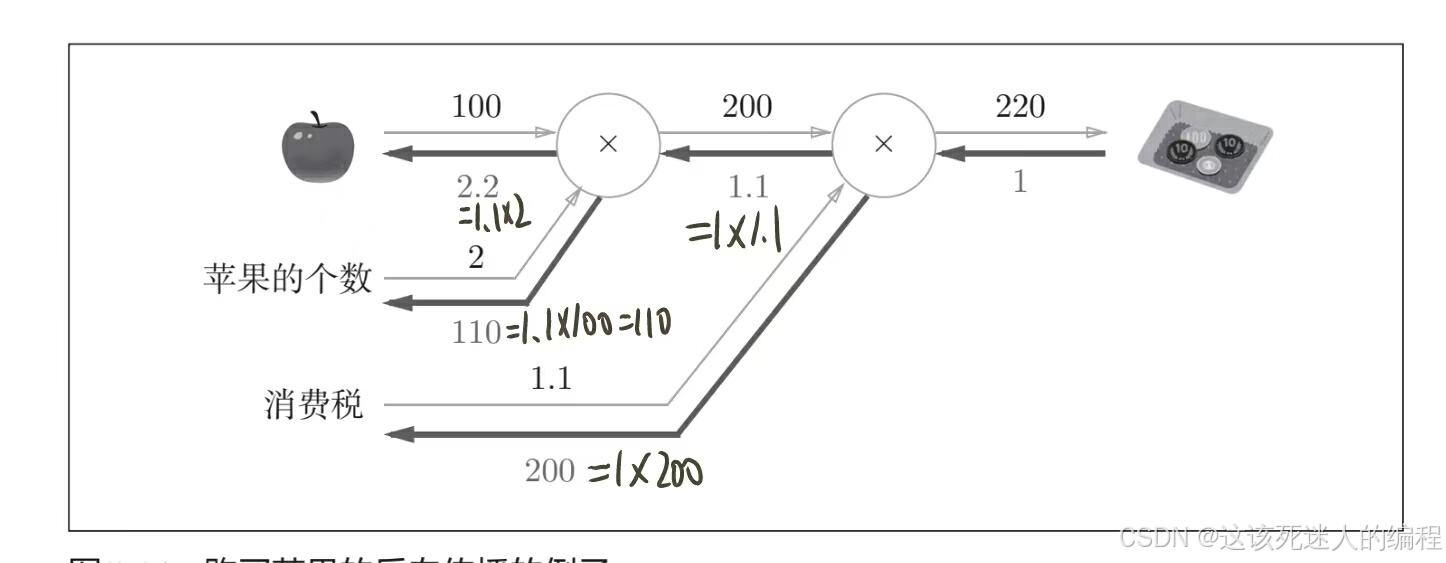

而一开始的问题中求“支付金额关于苹果的价格的导数”“支付金额关于苹果的个数的导数”“支付金额关于消费税的导数”。用计算图的反向传播来解的话，求解过程如下图：
可以很快求解。

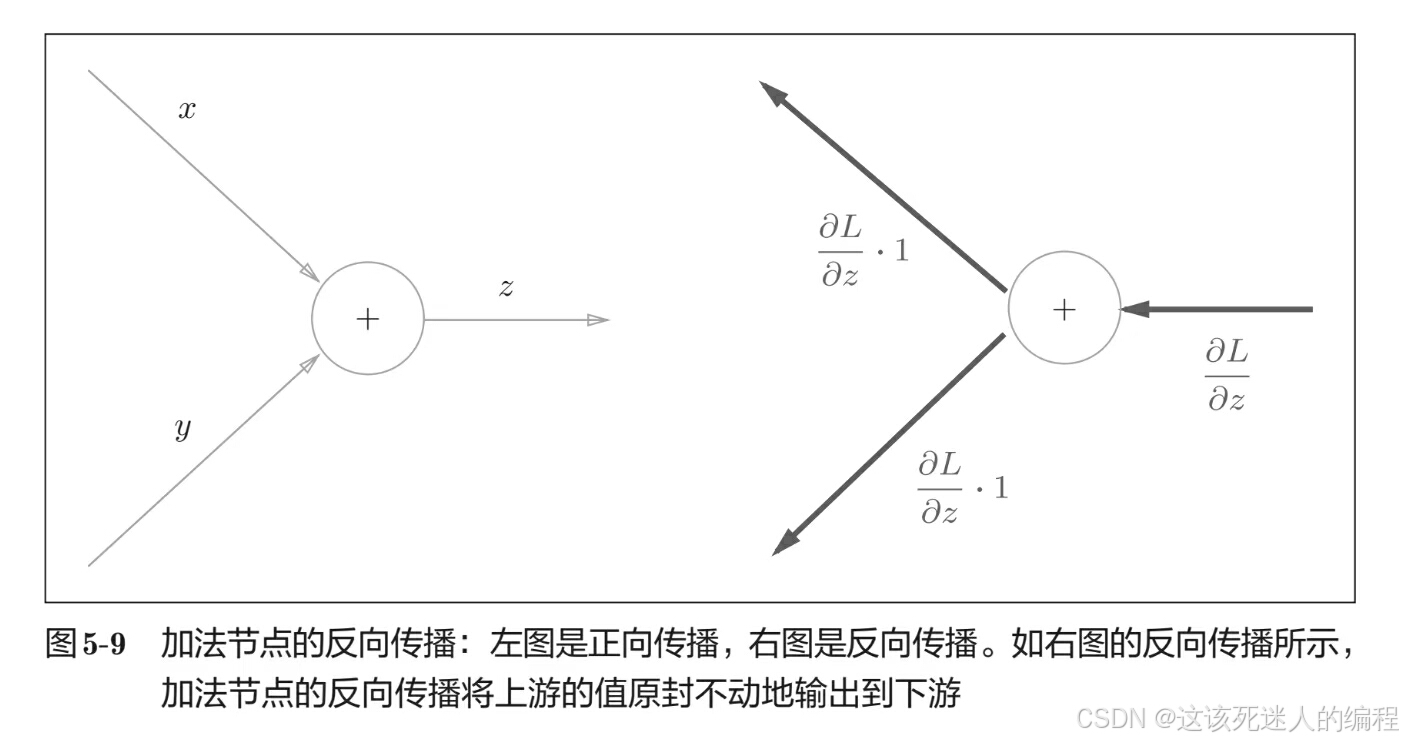

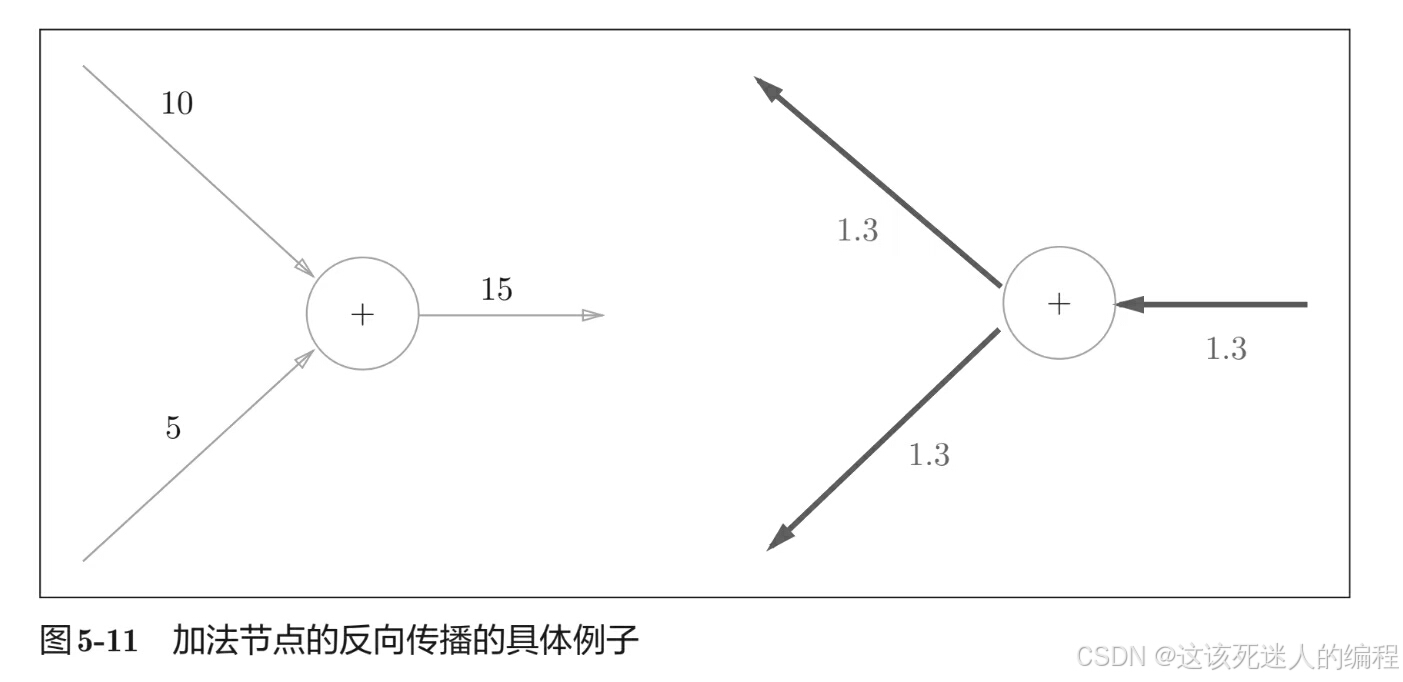

2、加法节点的反向传播只乘以1，所以输入的值会原封不动地流向下一个节点，
如下图所示：
文章开头的问题代码实现：
定义乘法层：

class MulLayer:def __init__(self):self.x = Noneself.y = Nonedef forward(self, x, y):self.x = xself.y = yout = x * yreturn outdef backward(self, dout):dx = dout * self.ydy = dout * self.xreturn dx, dy

apple = 100
apple_num = 2
tax = 1.1mul_apple_layer = MulLayer()
mul_tax_layer = MulLayer()apple_price = mul_apple_layer.forward(apple, apple_num)
price = mul_tax_layer.forward(apple_price, tax)
print(price)

运行结果：220.00000000000003

dprice = 1
dapple_price, dtax = mul_tax_layer.backward(dprice)
dapple, dapple_num = mul_apple_layer.backward(dapple_price)
print(dapple, dapple_num, dtax)

运行结果：2.2 110.00000000000001 200
