配置MUX VLAN 的实验配置

概念和工作原理:

MUX VLAN（Multiplex VLAN）是一种高级的VLAN技术，它通过在交换机上实现二层流量隔离和灵活的网络资源控制，提供了一种更为细致的网络管理方式。

概念与工作原理

1. 基本概念：

   • MUX VLAN通过定义主VLAN（Principal VLAN）和多个子VLAN（Subordinate VLAN），在逻辑上将网络划分为多个独立的部分，同时允许这些部分在需要时进行通信。
   • 主VLAN是MUX VLAN配置中的核心VLAN，它可以与所有子VLAN进行通信。
   • 子VLAN分为隔离型从VLAN（Separate VLAN）和互通型从VLAN（Group VLAN）。隔离型从VLAN内的设备之间无法直接通信，只能与主VLAN通信；互通型从VLAN内的设备既可以相互通信，也可以与主VLAN通信。

2. 工作原理：

   • MUX VLAN的工作原理基于传统的VLAN技术，通过引入多路复用和动态管理，实现更高效的VLAN划分和流量控制。
   • 在MUX VLAN中，网络被划分为主VLAN和多个子VLAN，其中子VLAN可以进一步细分为隔离型和互通型。
   • 数据隔离是MUX VLAN最重要的功能之一，它通过在VLAN之间实现二层流量隔离，确保了网络的安全性和效率。

实验目的：

1. 掌握mux vlan的配置
2. 掌握mux vlan的应用场景
实验步骤：
1. 配置vlan、并且配置mux vlan
2. 配置接口的链路类型
3. 查看配置结果

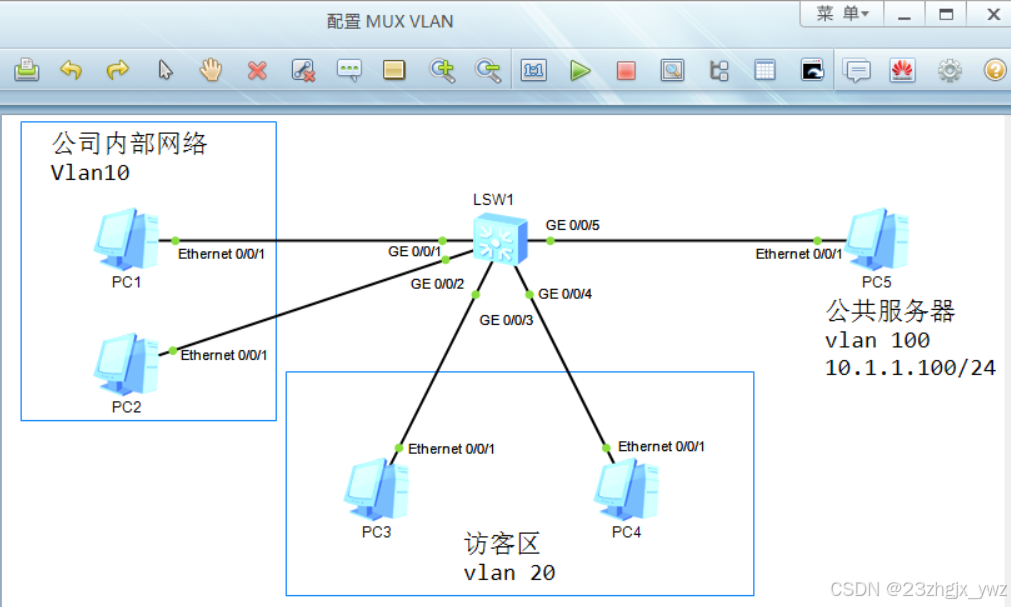

实验拓扑：

实验步骤：

LSW1的配置：

<Huawei>system-view  //进入系统视图
[Huawei]undo info-center enable  //关闭路由器输出信息
[Huawei]sysname SW1 //修改设备名
[SW1]vlan batch 10 20 100  //创建VLAN 10、20和100
[SW1]vlan 100  //进入VLAN 100的配置模式
[SW1-vlan100]mux-vlan  //启用VLAN 100的Mux VLAN功能
[SW1-vlan100]subordinate group 10  //VLAN 10作为从属VLAN
[SW1-vlan100]subordinate separate 20  //VLAN 20作为从属VLAN
[SW1-vlan100]interface g0/0/1 //进入接口g0/0/1
[SW1-GigabitEthernet0/0/1]port link-type access //将接口设置为访问模式
[SW1-GigabitEthernet0/0/1]port default vlan 10  //接口的默认VLAN设置为10
[SW1-GigabitEthernet0/0/1]port mux-vlan enable  //启用接口的Mux VLAN功能
[SW1-GigabitEthernet0/0/1]

[SW1]interface g0/0/2  //进入接口g0/0/2
[SW1-GigabitEthernet0/0/2]port link-type access  //将接口设置为访问模式
[SW1-GigabitEthernet0/0/2]port default vlan 10  //接口的默认VLAN设置为10
[SW1-GigabitEthernet0/0/2]port mux-vlan enable  //启用接口的Mux VLAN功能
[SW1-GigabitEthernet0/0/2]

[SW1]interface g0/0/3  //进入接口g0/0/3
[SW1-GigabitEthernet0/0/3]port link-type access  //将接口设置为访问模式
[SW1-GigabitEthernet0/0/3]port default vlan 20  //接口的默认VLAN设置为20
[SW1-GigabitEthernet0/0/3]port mux-vlan enable  //启用接口的Mux VLAN功能
[SW1-GigabitEthernet0/0/3]

[SW1]interface g0/0/4  //进入接口g0/0/4
[SW1-GigabitEthernet0/0/4]port link-type access  //将接口设置为访问模式
[SW1-GigabitEthernet0/0/4]port default vlan 20  //接口的默认VLAN设置为20
[SW1-GigabitEthernet0/0/4]port mux-vlan enable  //启用接口的Mux VLAN功能
[SW1-GigabitEthernet0/0/4]

[SW1]interface g0/0/5  //进入接口g0/0/5
[SW1-GigabitEthernet0/0/5]port link-type access  //将接口设置为访问模式
[SW1-GigabitEthernet0/0/5]port default vlan 100  //接口的默认VLAN设置为100
[SW1-GigabitEthernet0/0/5]port mux-vlan enable  //启用接口的Mux VLAN功能
[SW1-GigabitEthernet0/0/5]

查看配置结果

[SW1]display vlan  //查看VLAN的配置结果
The total number of vlans is : 4
--------------------------------------------------------------------------------
U: Up;         D: Down;         TG: Tagged;         UT: Untagged;
MP: Vlan-mapping;               ST: Vlan-stacking;
#: ProtocolTransparent-vlan;    *: Management-vlan;
--------------------------------------------------------------------------------

VID  Type    Ports
--------------------------------------------------------------------------------
1    common  UT:GE0/0/6(D)      GE0/0/7(D)      GE0/0/8(D)      GE0/0/9(D)
                GE0/0/10(D)     GE0/0/11(D)     GE0/0/12(D)     GE0/0/13(D)
                GE0/0/14(D)     GE0/0/15(D)     GE0/0/16(D)     GE0/0/17(D)
                GE0/0/18(D)     GE0/0/19(D)     GE0/0/20(D)     GE0/0/21(D)
                GE0/0/22(D)     GE0/0/23(D)     GE0/0/24(D)

10   mux-sub UT:GE0/0/1(U)      GE0/0/2(U)

20   mux-sub UT:GE0/0/3(U)      GE0/0/4(U)

100  mux     UT:GE0/0/5(U)

VID  Status  Property      MAC-LRN Statistics Description
--------------------------------------------------------------------------------

1    enable  default       enable  disable    VLAN 0001
10   enable  default       enable  disable    VLAN 0010
20   enable  default       enable  disable    VLAN 0020
100  enable  default       enable  disable    VLAN 0100
[SW1]

实验测试：

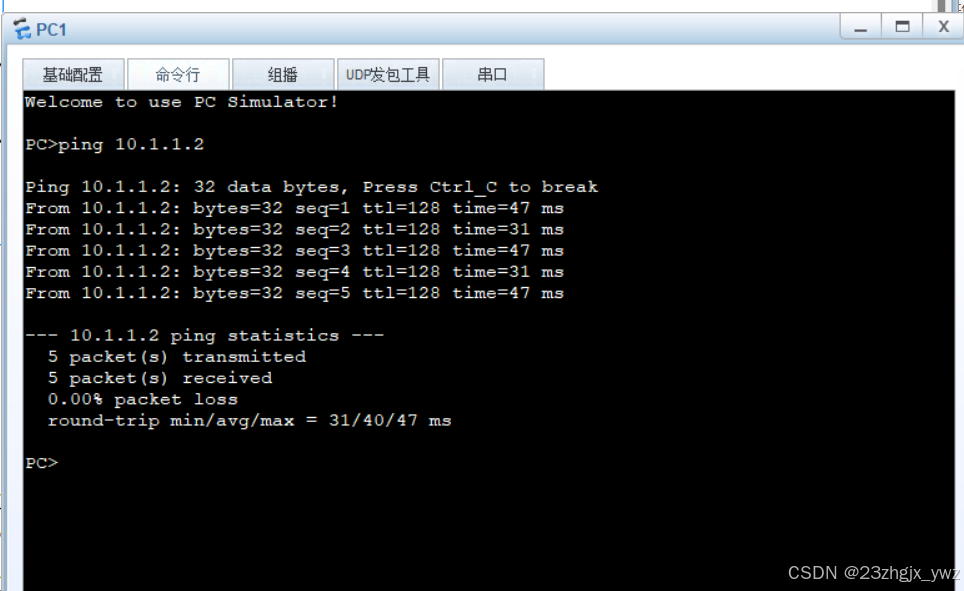

PC1 访问PC2

PC1访问公共服务器

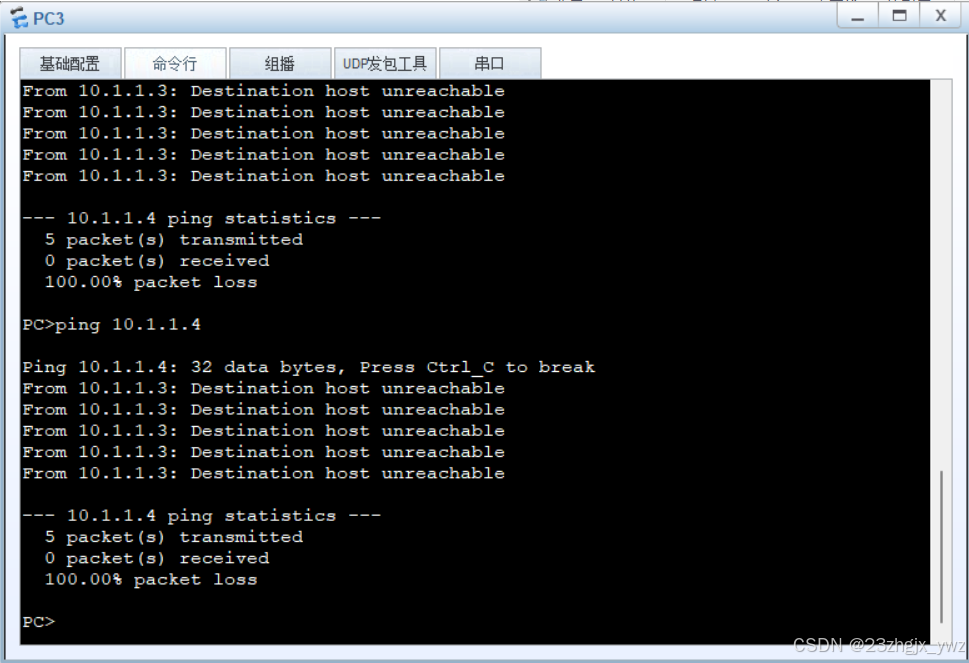

PC3访问PC4

PC3访问公共服务器

总结：

MUX VLAN通过简化VLAN间的设置，提高了大中型网络资源的管理效率和维护便捷性。它能够灵活地满足企业内部不同部门间的访问需求，同时保证网络的安全性和稳定性。
