1.5寸**进口 128128带灰阶oled屏 spi串口 老王电子diy 设备 OLED 2024/11/15 arduino

名:1.5寸**进口 128128带灰阶oled屏

协:spi串口

铺:老王电子diy

设备: OLED

时间:2024/11/15

IDE: arduino

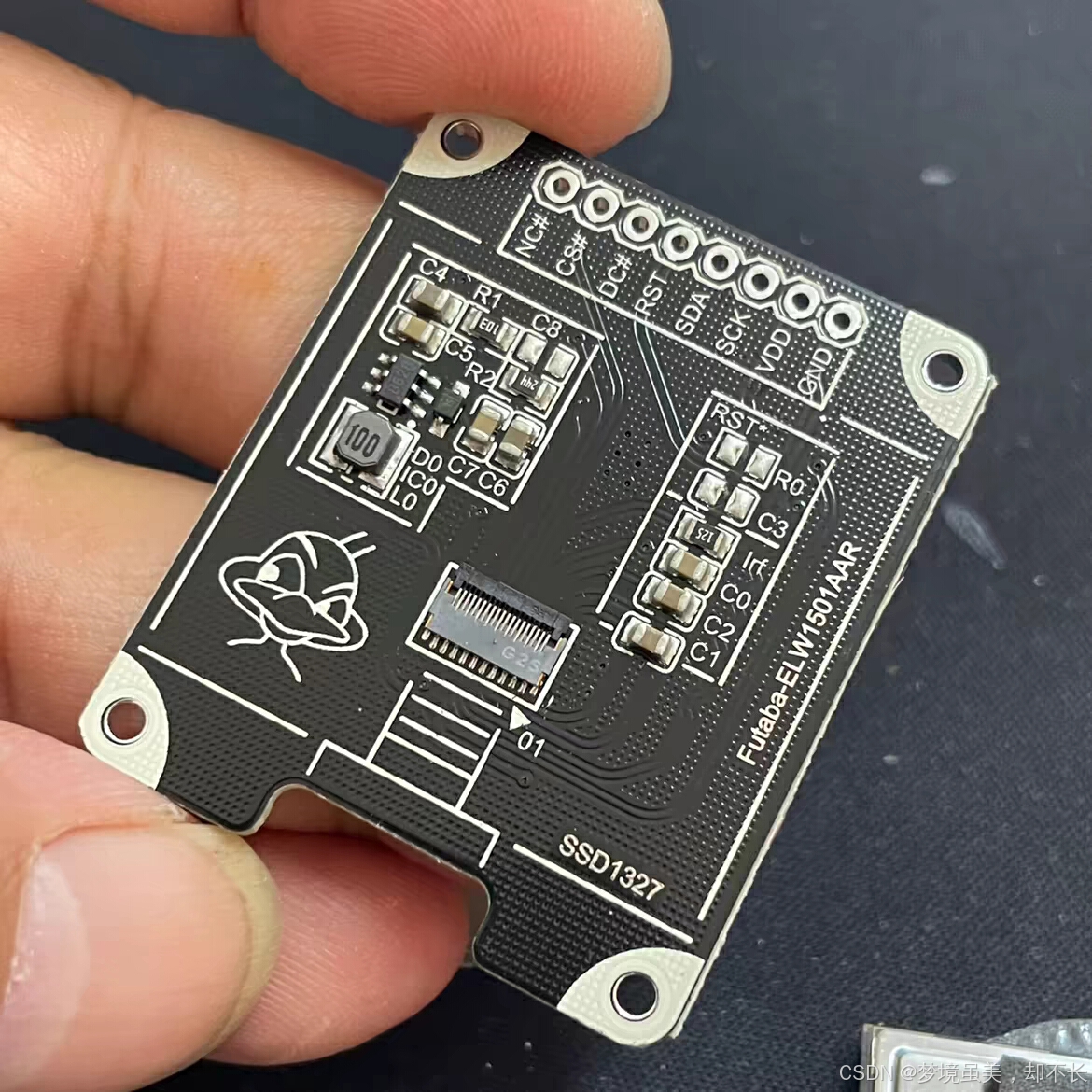

 兜兜转转还是打通了,他的接口 用的i2c 标志 夭寿咯

1. MOSI（Master Out Slave In）：主机输出，从机输入。
2. MISO（Master In Slave Out）：主机输入，从机输出。
3. SCLK（Serial Clock）：串行时钟信号，由主机产生。
4. CS（Chip Select）：片选信号，用于选择特定的从机。

data 对应 SDA    clock 对应 SCK  CS DC RST

SW代表软件驱动

#include <U8g2lib.h>
#include <SPI.h>

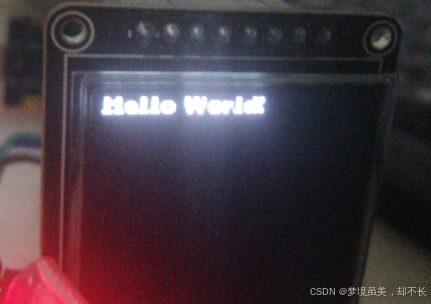

U8G2_SSD1327_ZJY_128X128_F_4W_SW_SPI u8g2(U8G2_R0, /* clock=*/ 10, /* data=*/ 3, /* cs=*/ 7, /* dc=*/ 2, /* reset=*/ 8);void setup() {// put your setup code here, to run once:Serial.begin(115200);Serial.println("0888");u8g2.begin();}void loop() {  u8g2.clearBuffer();					// clear the internal memoryu8g2.setFont(u8g2_font_ncenB08_tr);	// choose a suitable fontu8g2.drawStr(0,10,"Hello World!");	// write something to the internal memoryu8g2.sendBuffer();					// transfer internal memory to the displaydelay(1000);
}
