1.池化层

1.1 概述

池化层 (Pooling) 降低维度, 缩减模型大小，提高计算速度. 即: 主要对卷积层学习到的特征图进行下采样（SubSampling）处理。

池化层主要有两种:

• 最大池化 max pooling

  最大池化是从每个局部区域中选择最大值作为池化后的值，这样可以保留局部区域中最显著的特征。最大池化在提取图像中的纹理、形状等方面具有很好的效果。

• 平均池化 avgPooling

  平均池化是将局部区域中的值取平均作为池化后的值，这样可以得到整体特征的平均值。平均池化在提取图像中的整体特征、减少噪声等方面具有较好的效果。

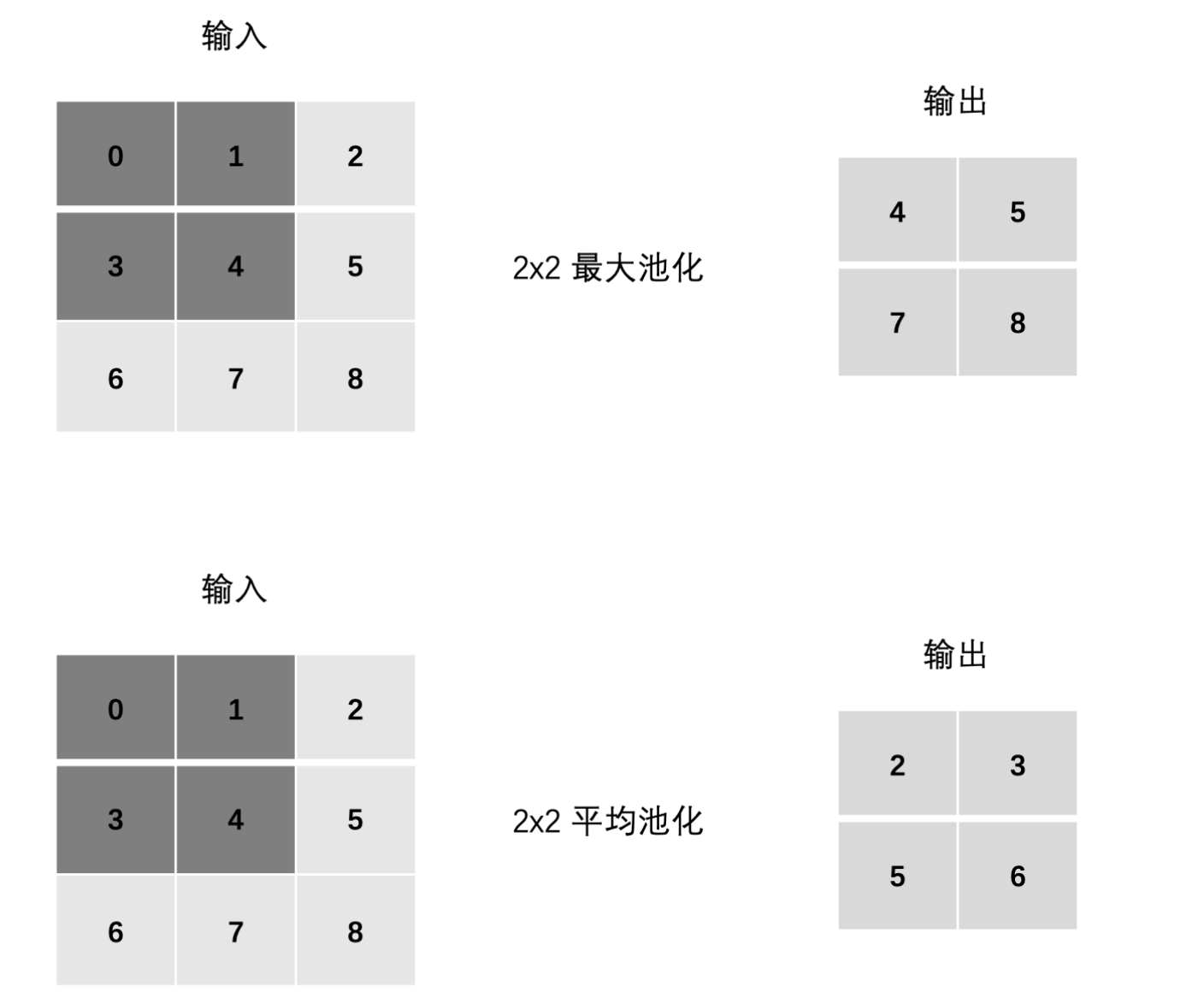

1.2 池化层计算

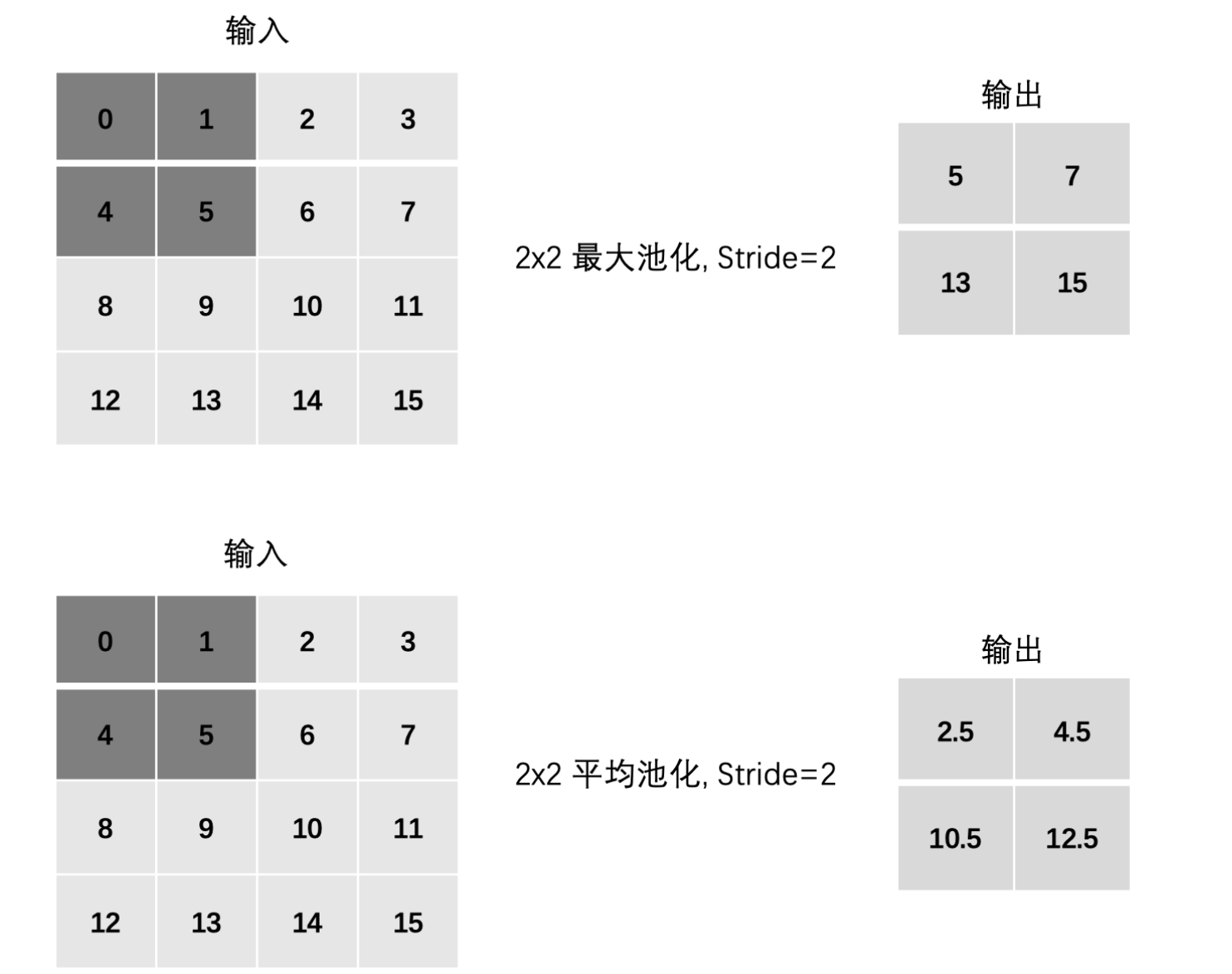

1.3 步长Stride

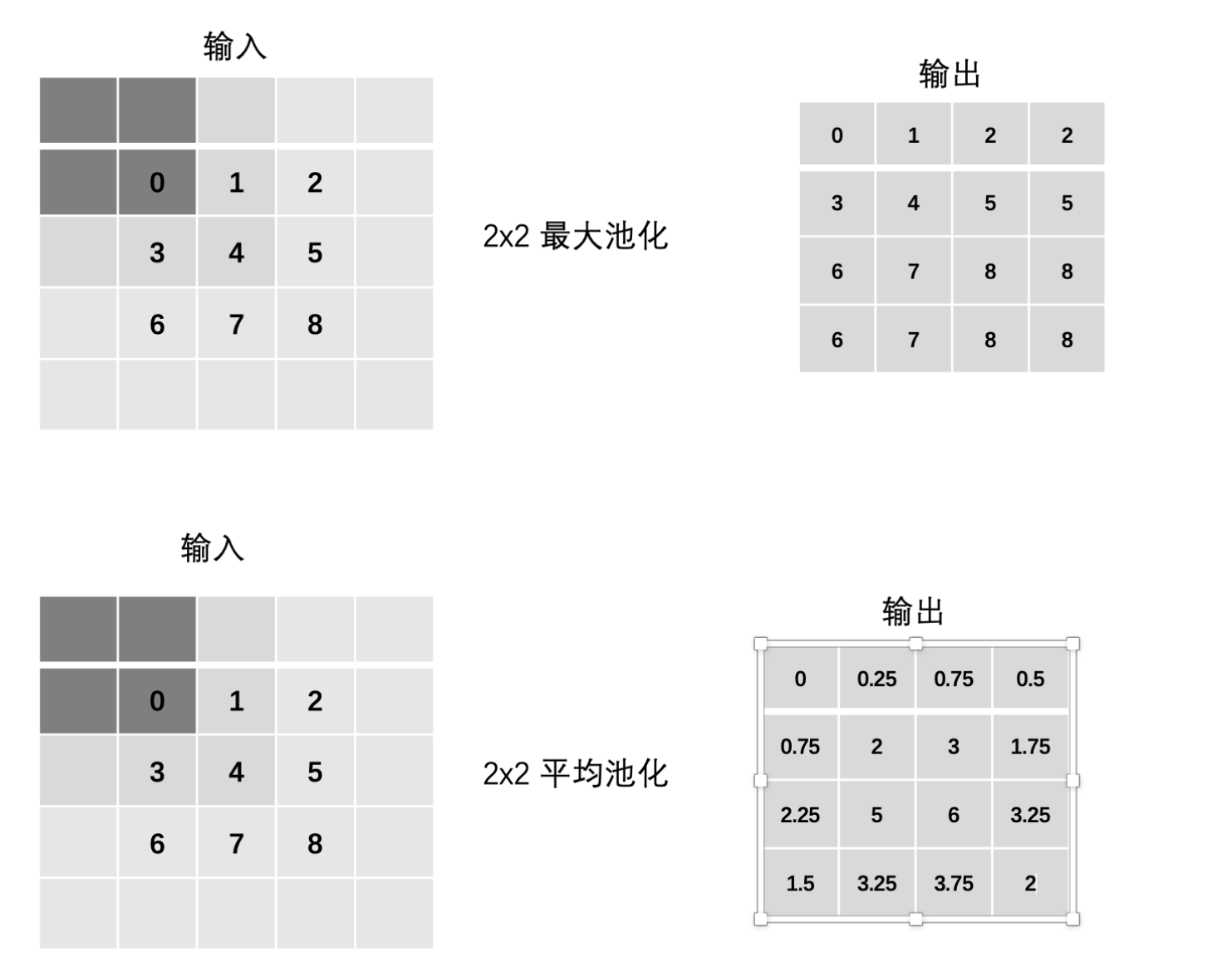

1.4 边缘填充Padding

1.5 多通道池化计算

在处理多通道输入数据时，池化层对每个输入通道分别池化，而不是像卷积层那样将各个通道的输入相加。这意味着池化层的输出和输入的通道数是相等。

1.6 池化层的作用

池化的优势：

• 通过降低特征图的尺寸，池化层能够减少计算量，从而提升模型的运行效率。

• 池化操作可以带来特征的平移、旋转等不变性，这有助于提高模型对输入数据的鲁棒性。

• 池化层通常是非线性操作，例如最大值池化，这样可以增强网络的表达能力，进一步提升模型的性能。

池化的缺点：

• 池化操作会丢失一些信息。

最大池化:

import torch.nn as nn
import torch torch.random.manual_seed(0)# 输入的特征图数据
input = torch.randint(0,225,(1,64,224,224),dtype=torch.float32)pool = nn.MaxPool2d(kernel_size =2,# 池化核大小stride = 2,# 步长return_indices = True,# 返回索引
)output,indices = pool(input)print(input[0] [0] [:10, :10])
print(output[0] [0] [:10, :10])
print(indices[0] [0] [:5, :5])

平均池化：

import torch.nn as nn
import torch torch.random.manual_seed(0)# 输入的特征图数据
input = torch.randint(0,225,(1,64,224,224),)pool = nn.AvgPool2d(kernel_size =2,# 池化核大小stride = 2,# 步长ceil_mode =False,
)output= pool(input)print(input[0] [0] [:10, :10])
print(output[0] [0] [:5, :5])

2. 卷积拓展

2.1 二维卷积

分单通道版本和多通道版本。

2.1.1 单通道版本

只有一个通道的卷积叫做二维卷积（单通道卷积版本）。

2.1.2 多通道版本

彩色图像拥有R、G、B这三层通道，因此我们在卷积时需要分别针对这三层进行卷积。最后将三个通道的卷积结果进行合并（元素相加），得到卷积结果。

2.2 三维卷积

二维卷积是在单通道的一帧图像上进行滑窗操作，输入是高度H宽度W的二维矩阵。

而如果涉及到视频上的连续帧或者立体图像中的不同切片，就需要引入深度通道，此时输入就变为高度H宽度W*深度C的三维矩阵。

不同于二维卷积核只在两个方向上运动，三维卷积的卷积核会在三个方向上运动，使得三维卷积能够有效地描述3D空间中的对象关系，它在一些应用中具有显著的优势，例如3D对象的分割以及医学图像的重构等。

2.3 反卷积

卷积是对输入图像及进行特征提取，这样会导致尺寸会越变越小，而反卷积是进行相反操作。并不会完全还原到跟输入图一样，只是保证了与输入图像尺寸一致，主要用于向上采样。从数学上看，反卷积相当于是将卷积核转换为稀疏矩阵后进行转置计算。也被称为转置卷积。

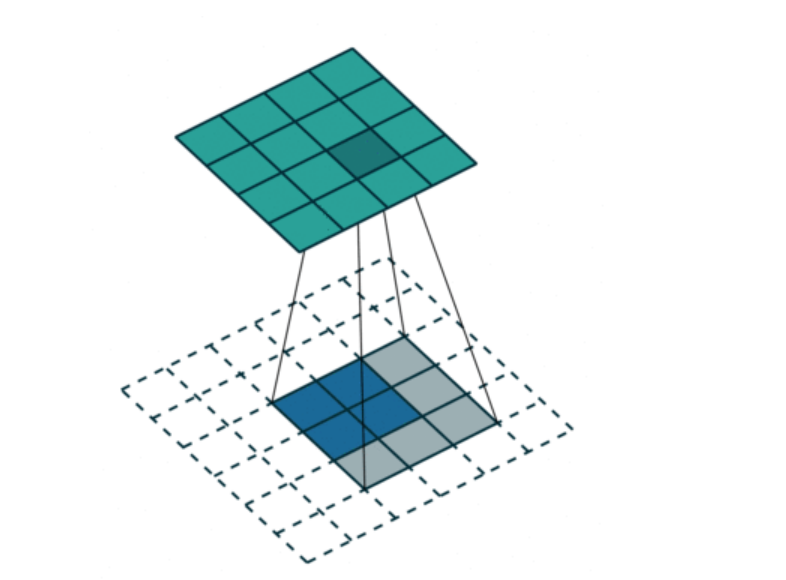

反卷积计算过程

如图，在2x2的输入图像上使用【步长1、边界全0填充】的3x3卷积核，进行转置卷积（反卷积）计算，向上采样后输出的图像大小为4x4。

2.4 空洞卷积（膨胀卷积）

为扩大感受野，在卷积核的元素之间插入空格“膨胀”内核，形成“空洞卷积”（或称膨胀卷积），并用膨胀率参数L表示要扩大内核的范围，即在内核元素之间插入L-1个空格。当L=1时，则内核元素之间没有插入空格，变为标准卷积。图中是L=2的空洞卷积。

import torch
import torch.nn as nn
import numpy as npclass Network(nn.Module):def __init__(self):super(Network,self).__init__()self.conv = nn.Conv2d(in_channels= 1,out_channels =1,kernel_size = (3,3),stride = 1,padding=0,dilation=3# 膨胀)def forward(self,x):x = self.conv(x)return xtorch.random.manual_seed(0)
input = torch.randint(0,255,(1,1,32,32),dtype=torch.float32)model = Network()
output = model(input)
print(output.shape)

2.5 可分离卷积

2.5.1 空间可分离卷积

空间可分离卷积是将卷积核分解为两项独立的核分别进行操作。

import torch
import torch.nn as nn
import numpy as npclass Network(nn.Module):def __init__(self):super(Network,self).__init__()self.conv = nn.Conv2d(in_channels= 1,out_channels =1,kernel_size = (3,3),bias = False,)def forward(self,x):x = self.conv(x)return xclass Network2(nn.Module):def __init__(self):super(Network2,self).__init__()self.conv = nn.Conv2d(in_channels= 1,out_channels =1,kernel_size = (1,3),# 空间可分离卷积bias = False,)self.conv2 = nn.Conv2d(in_channels= 1,out_channels =1,kernel_size = (3,1),# 空间可分离卷积bias = False,)        def forward(self,x):x = self.conv(x)x = self.conv2(x)return xtorch.random.manual_seed(0)
input=torch.randint(0,255,(1,1,32,32),dtype=torch.float32)model1= Network()
model2= Network2()# for name,param in model1.named_parameters():# 参数量：8*8*3*3 =576
#     print(name,param.shape)
# for name,param in model2.named_parameters():# 参数量：8*1*3*3+8*8 = 136
#     print(name,param.shape)model1.conv.weight.data=torch.tensor([[[[0.1500, 0.2000, 0.2500],[0.2100, 0.2800, 0.3500],[0.2400, 0.3200, 0.4000]]]])
# for name,param in model1.named_parameters():
#     print(name,param)
model2.conv.weight.data=torch.tensor([[[[0.3,0.4,0.5]]]])
model2.conv2.weight.data=torch.tensor([[[[0.5],[0.7],[0.8]]]])
# for name,param in model2.named_parameters():
#     print(name,param)output1 = model1(input)
output2 = model2(input)
# 查看结果是否一样
print(output1[:,:,:5,:5])
print(output2[:,:,:5,:5])

2.5.2 深度可分离卷积

深度可分离卷积由两部组成：深度卷积和1x1卷积。

输入图的每一个通道，都使用了对应的卷积核进行卷积。 输入通道数量 = 卷积核个数。

 对输出内容进行数量为通道个数的1x1的卷积。输出通道数量 = 卷积核个数。

import torch
import torch.nn as nn
import numpy as npclass Network(nn.Module):def __init__(self):super(Network,self).__init__()self.conv = nn.Conv2d(in_channels= 8,out_channels =8,kernel_size = (3,3),bias = False,)def forward(self,x):x = self.conv(x)return xclass Network2(nn.Module):def __init__(self):super(Network2,self).__init__()self.conv = nn.Conv2d(in_channels= 8,out_channels =8,kernel_size = (3,3),groups = 8, # 空间可分离卷积bias = False)self.conv2 = nn.Conv2d(in_channels= 8,out_channels =8,kernel_size = (1,1),# 空间可分离卷积bias = False)        def forward(self,x):x = self.conv(x)x = self.conv2(x)return x# 输入的特征图数据
input = torch.randint(0,225,(1,8,32,32),dtype=torch.float32)model1= Network()
model2= Network2()
output1 = model1(input)
output2 = model2(input)for name,param in model1.named_parameters():# 参数量：8*8*3*3 =576print(name,param.shape)
for name,param in model2.named_parameters():# 参数量：8*1*3*3+8*8 = 136print(name,param.shape)

2.6 扁平卷积

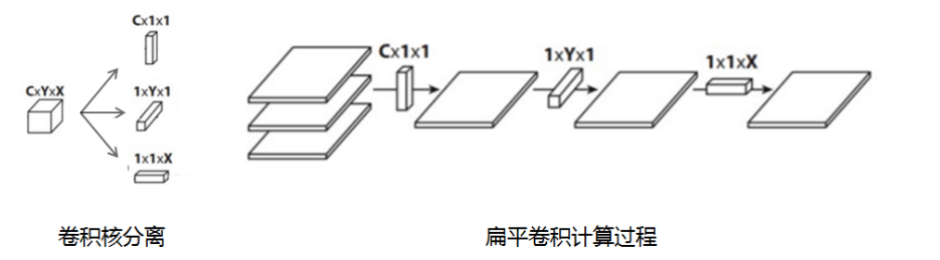

扁平卷积是将标准卷积拆分成为3个1x1的卷积核，然后再分别对输入层进行卷积计算。

• 标准卷积参数量X*Y*C，计算量为M*N*C*X*Y

• 拆分卷积参数量(X+Y+C)，计算量为M*N*(C+X+Y)

2.7 分组卷积

2012年，AlexNet论文中最先提出来的概念，当时主要为了解决GPU显存不足问题，将卷积分组放到两个GPU中并行执行。

2.8 混洗分组卷积

分组卷积中最终结果会按照原先的顺序进行合并组合，阻碍了模型在训练时特征信息在通道间流动，削弱了特征表示。混洗分组卷积，主要是将分组卷积后的计算结果混合交叉在一起输出。

在分组卷积中，卷积核被分成不同的组，每组负责对相应的输入层进行卷积计算，最后再进行合并。

3.感受野

3.1 理解感受野

字面意思是感受的视野范围，为得到一个特征值，输入数据的size。

3.2 感受野的作用

卷积核所需的参数更少一些。

卷积过程越多，特征提取也会越细致，加入的非线性变换也随着增多 。
