一、简介

Java虚拟机(JVM)在执行Java程序时会将内存划分为不同的区域，每个区域有特定的用途和生命周期。JVM内存结构主要分为线程私有区域（程序计数器、虚拟机栈、本地方法栈）和线程共享区域（堆、方法区）。下面将详细解析每个部分的结构和功能。

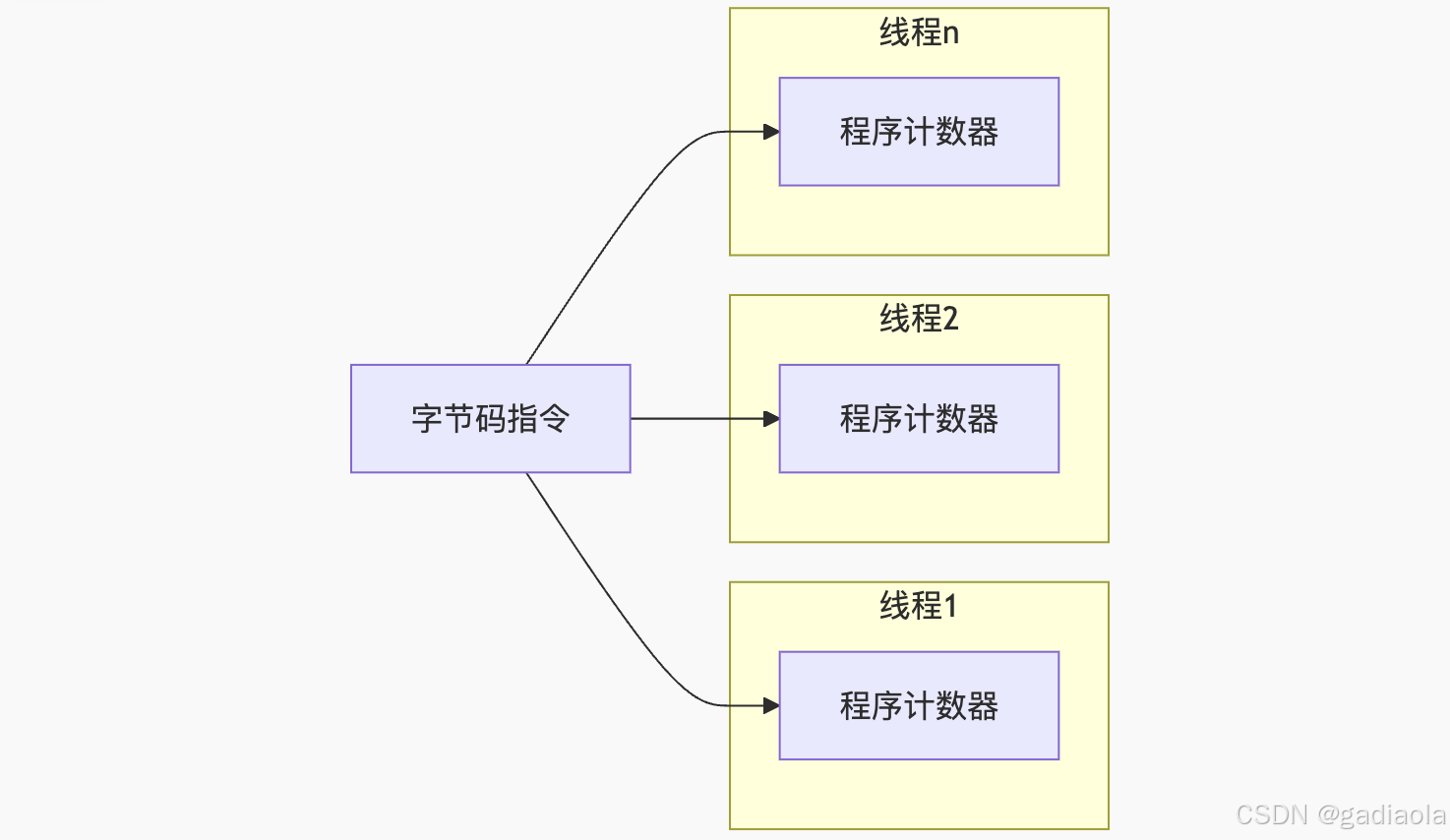

二、程序计数器

程序计数器(Program Counter Register) 是一块较小的内存空间，它可以看作是当前线程所执行的字节码的行号指示器。

作用：记住下一条jvm指令的执行地址

特点：

• 线程私有：每个线程都有独立的程序计数器

• 唯一不会OOM的区域：没有内存溢出问题

三、虚拟机栈

虚拟机栈(Java Virtual Machine Stacks) 是描述Java方法执行的内存模型，每个方法执行时都会创建一个栈帧。

• 每个线程运行时所需要的内存，称为虚拟机栈
• 每个栈由多个栈帧（Frame）组成，对应着每次方法调用时所占用的内存
• 每个线程只能有一个活动栈帧，对应着当前正在执行的那个方法

问题辨析

1. 垃圾回收是否涉及栈内存？

不涉及

2. 栈内存分配越大越好吗？

No

3. 方法内的局部变量是否线程安全？

如果方法内局部变量没有逃离方法的作用访问，它是线程安全的

如果是局部变量引用了对象，并逃离方法的作用范围，需要考虑线程安全

栈帧结构：

特点：

• 线程私有：生命周期与线程相同

• FILO结构：方法调用对应栈帧的入栈出栈

• 可能抛出异常：

  • StackOverflowError：栈深度超过限制

  • OutOfMemoryError：栈扩展失败

局部变量表：

• 存储编译期可知的各种基本数据类型

• 对象引用（reference类型）

• returnAddress类型（指向字节码指令地址）

操作数栈：

• 用于存储计算过程的中间结果

• 工作区，方法执行过程中数据写入和提取

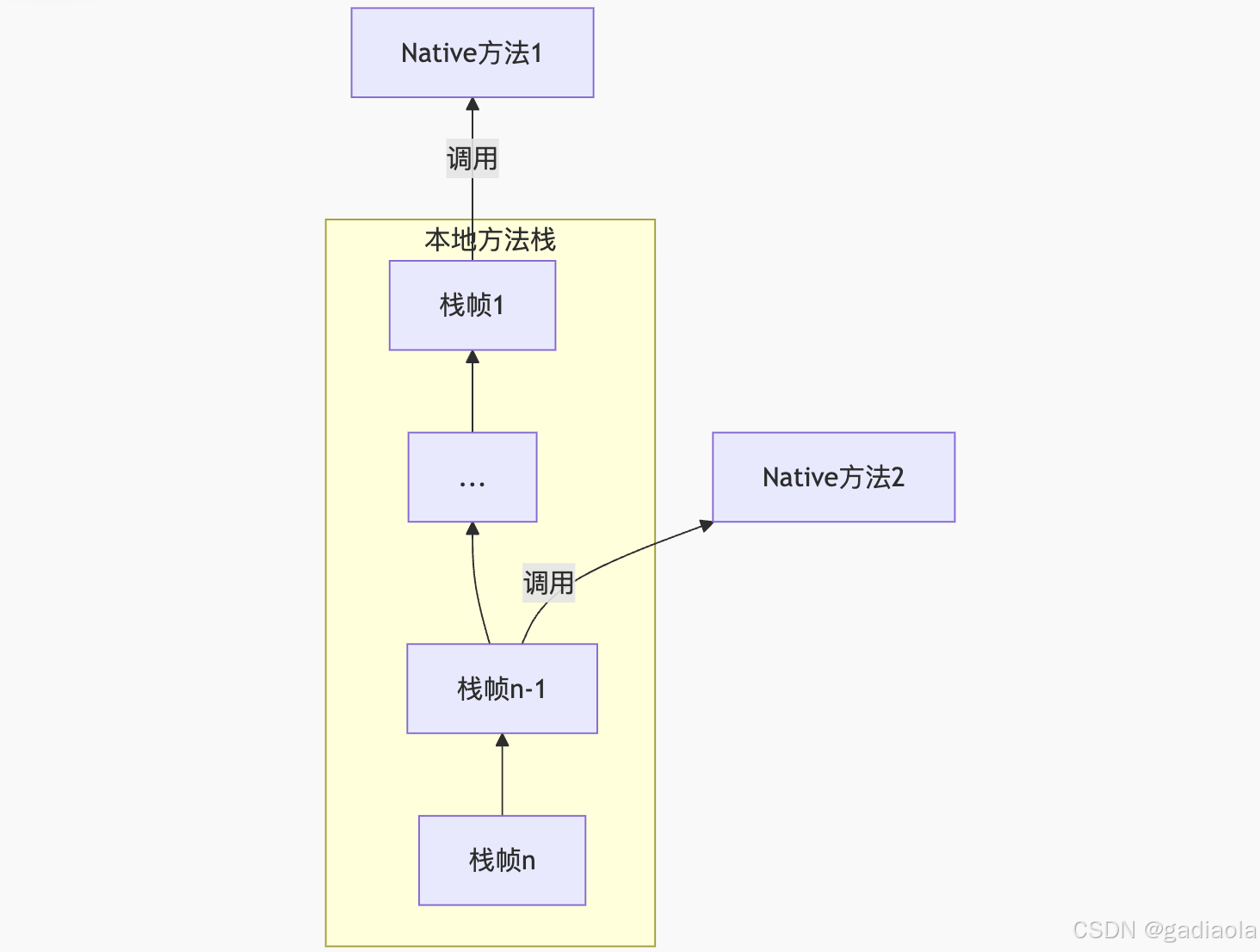

四、本地方法栈

本地方法栈(Native Method Stack) 与虚拟机栈作用相似，区别在于它为Native方法服务。

特点：

• 线程私有区域

• 存储Native方法调用的状态

• 在HotSpot JVM中与虚拟机栈合并

• 同样会抛出StackOverflowError和OutOfMemoryError

五、堆

堆(Heap) 是JVM管理的最大一块内存区域，被所有线程共享，在虚拟机启动时创建。通过 new 关键字，创建对象都会使用堆内存

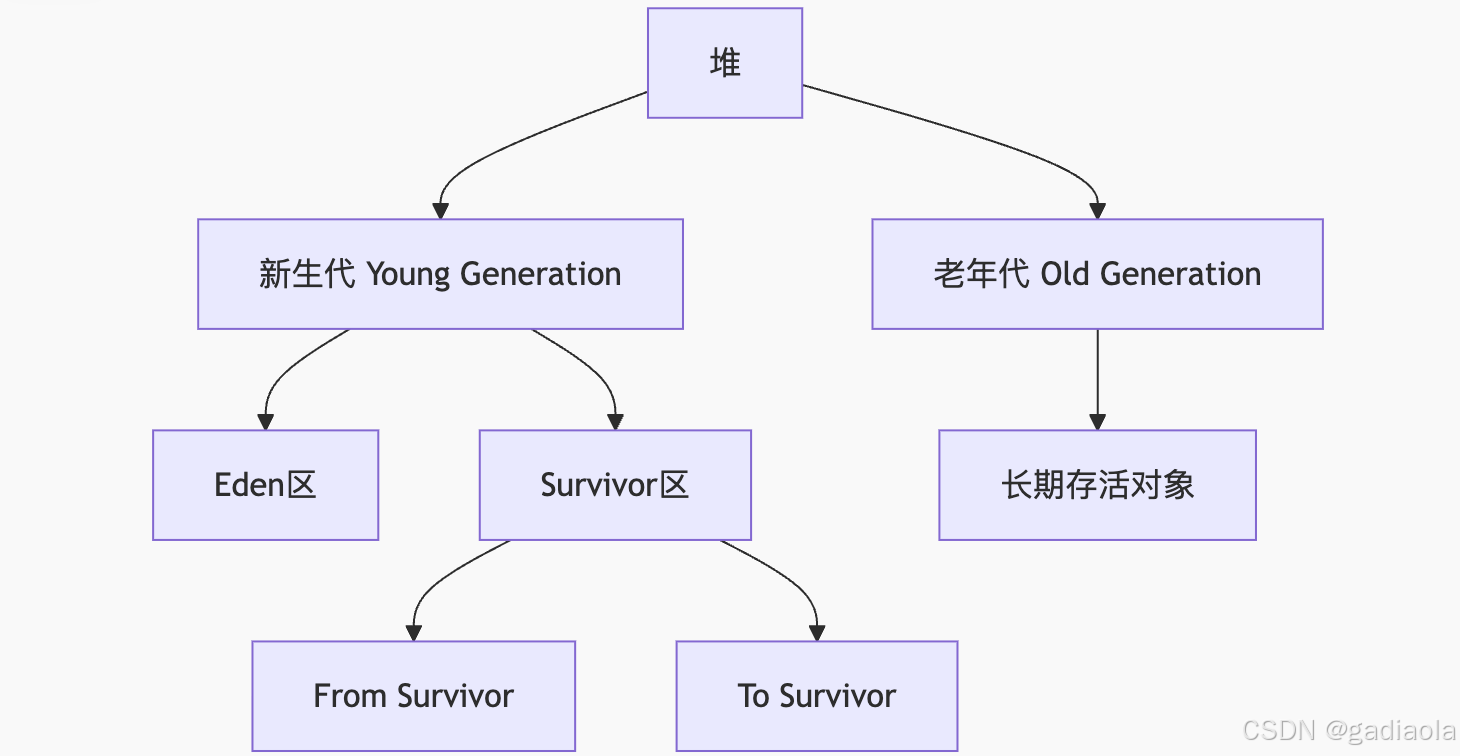

堆结构：

特点：

• 线程共享：所有线程访问同一堆空间

• GC主要区域：垃圾收集器管理的主要区域

• 分代管理：

  • 新生代（Young Generation）：新对象创建区域

    • Eden区：对象初次分配区

    • Survivor区：经过Minor GC后存活的对象

  • 老年代（Old Generation）：长期存活的对象

• 异常：当堆无法分配内存且无法扩展时，抛出OutOfMemoryError

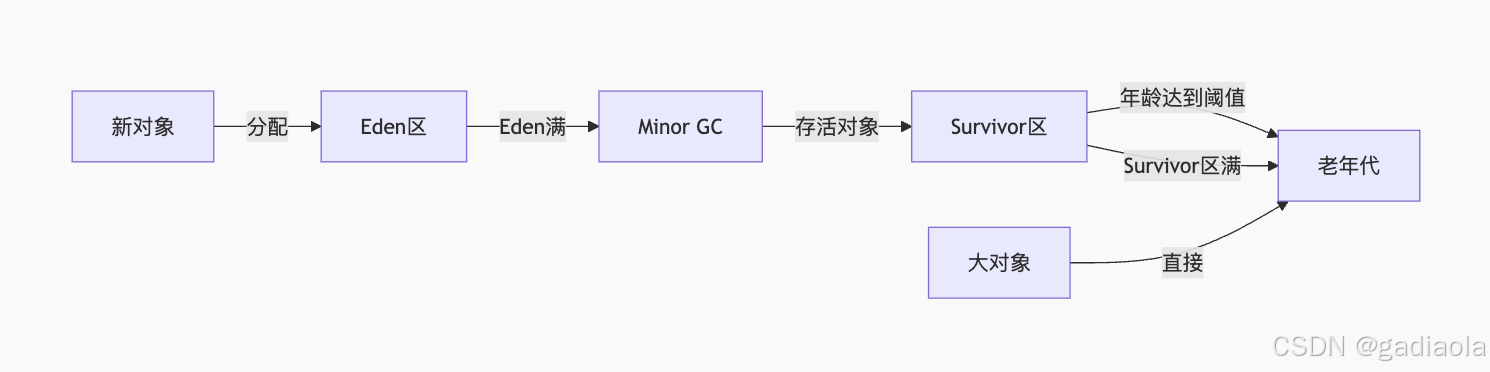

对象分配过程：

六、方法区

方法区(Method Area) 存储已被虚拟机加载的类型信息、常量、静态变量等数据。

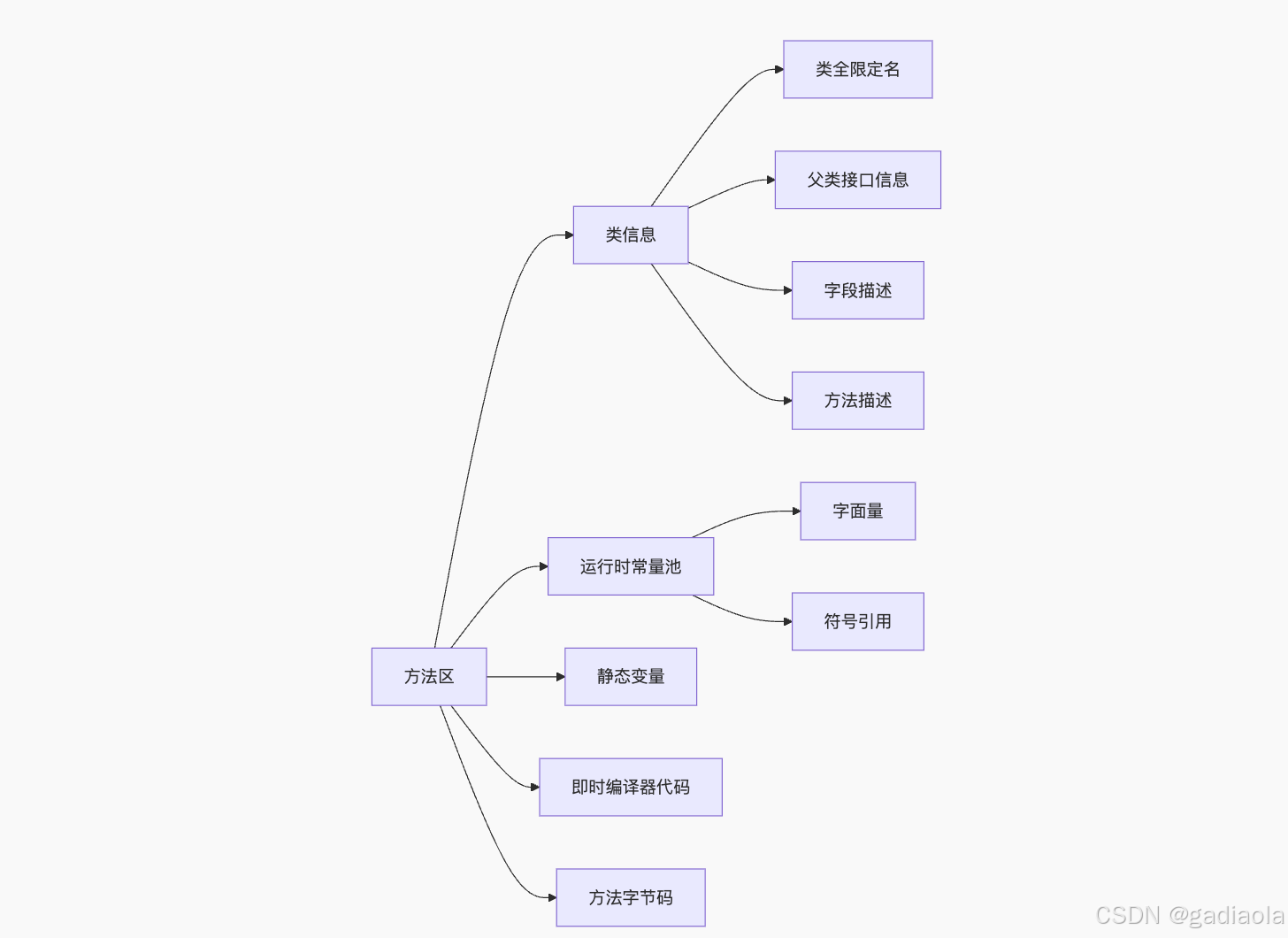

方法区结构：

特点：

• 线程共享：所有线程共享方法区

• 永久代→元空间：

  • JDK7及之前：永久代(PermGen)，在堆中

  • JDK8+：元空间(Metaspace)，使用本地内存

• 包含运行时常量池：

  • 存放编译期生成的各种字面量和符号引用

  • 动态性：运行期间也可以将新的常量放入池中

• 异常：当方法区无法满足内存分配需求时，抛出OutOfMemoryError

运行时常量池

• 常量池，就是一张表，虚拟机指令根据这张常量表找到要执行的类名、方法名、参数类型、字面量等信息
• 运行时常量池，常量池是 *.class 文件中的，当该类被加载，它的常量池信息就会放入运行时常量池，并把里面的符号地址变为真实地址

七、StringTable

（一）StringTable 核心概念

1. 本质
   StringTable（字符串表）是JVM中哈希表（Hash Table） 的实现，用于存储字符串对象的引用。

   • 键（Key）：字符串的哈希值（由字符串内容计算得出）。

   • 值（Value）：字符串对象在堆中的引用。

2. 与常量池的关系

   • class文件常量池：存储编译期生成的字面量（Literal）和符号引用（如 "abc"）。

   • 运行时常量池：类加载时，将class常量池加载到方法区中。

   • StringTable：在运行时常量池中的字符串字面量首次被使用时，动态创建实际字符串对象并存入StringTable。

---

（二）核心特性与机制

1. 字符串唯一性（Intern机制）

• 通过 String.intern() 方法，将字符串主动加入StringTable并返回唯一引用。

• 规则：若StringTable中已存在相同内容的字符串，则返回其引用；否则将当前字符串加入表中。

String s1 = new String("hello");  // 在堆中创建对象，未加入StringTable
String s2 = "hello";              // 直接使用StringTable中的引用
String s3 = s1.intern();          // 将s1的字符串内容加入StringTableSystem.out.println(s1 == s2);     // false：s1在堆，s2在StringTable
System.out.println(s2 == s3);     // true：s2和s3指向StringTable同一对象

2. 延迟加载

• 字符串字面量在首次被引用时才创建对象并加入StringTable。

• 示例：

public class LazyLoadExample {public static void main(String[] args) {// 仅声明字面量，未主动使用，不会加载到StringTableString unused = "unused_string"; // 首次使用字面量时加载System.out.println("hello");  // "hello" 被加入StringTable}
}

3. 不可变性

• 所有存入StringTable的字符串均为不可变对象（由final char[]实现）。

• 修改字符串会创建新对象，不影响原StringTable中的引用。

• 常量池中的字符串仅是符号，第一次用到时才变为对象
• 利用串池的机制，来避免重复创建字符串对象
• 字符串变量拼接的原理是 StringBuilder （1.8）
• 字符串常量拼接的原理是编译期优化
• 可以使用 intern 方法，主动将串池中还没有的字符串对象放入串池
  • 1.8 将这个字符串对象尝试放入串池，如果有则并不会放入，如果没有则放入串池， 会把串池中的对象返回
  • 1.6 将这个字符串对象尝试放入串池，如果有则并不会放入，如果没有会把此对象复制一份， 放入串池， 会把串池中的对象返回

---

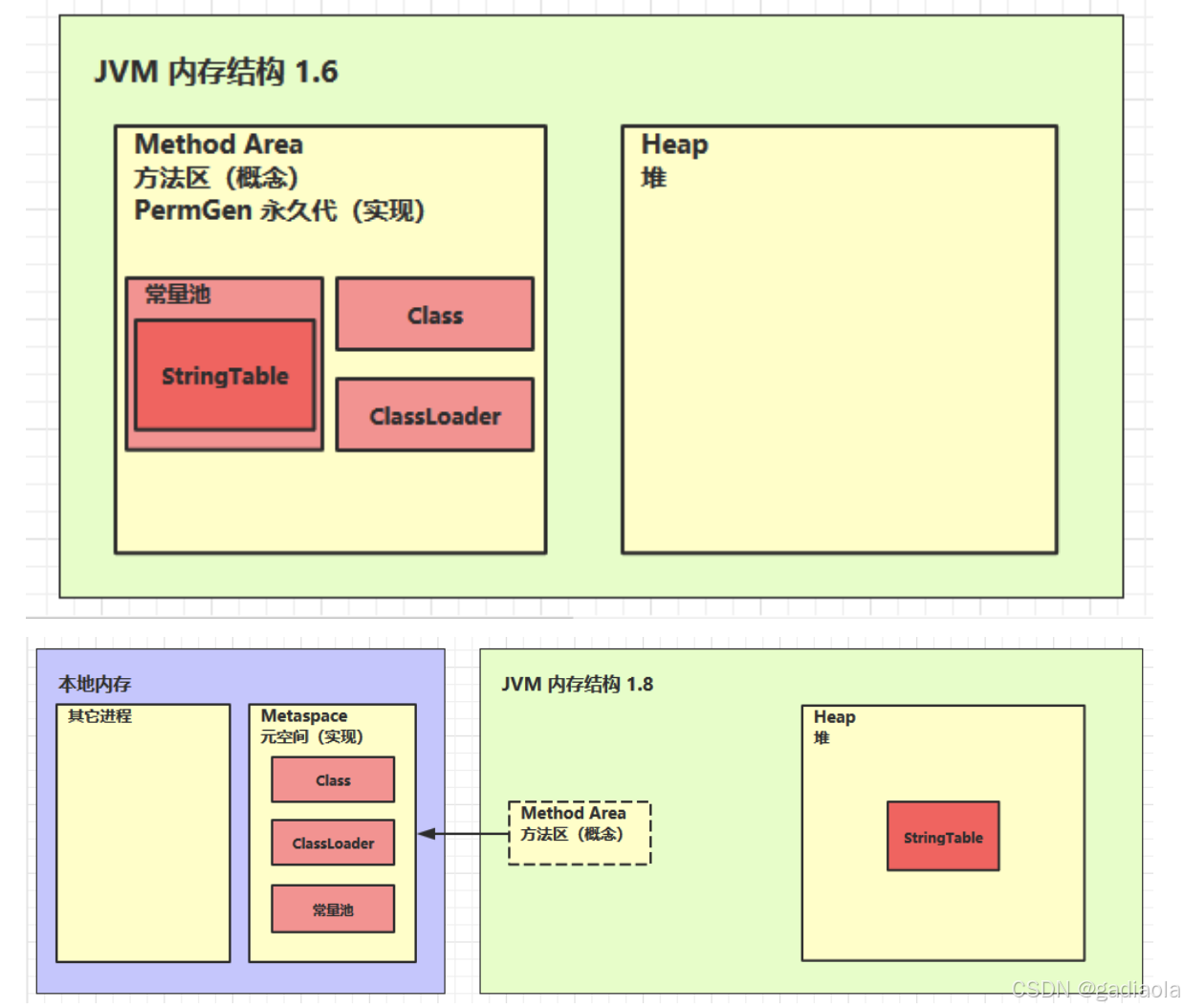

（三）内存位置演变

JVM版本	存储位置	特点
JDK 1.6及之前	永久代（PermGen）	固定大小，易触发 OutOfMemoryError: PermGen space。
JDK 1.7+	堆内存（Heap）	可动态扩容，受 -Xmx 控制，GC可回收无引用的字符串。

---

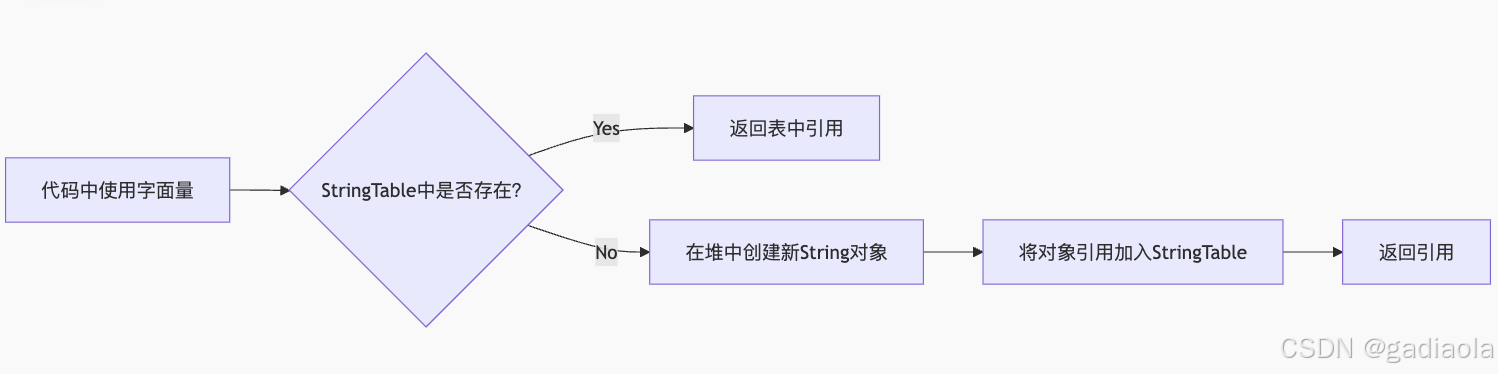

（四）字符串创建流程

（五）性能优化建议

• 调整表大小

  通过 -XX:StringTableSize=N 设置桶数量（建议设为质数），减少哈希冲突。

java -XX:StringTableSize=10009 MyApp

• 避免重复字符串

      使用 intern() 减少重复大字符串的内存占用（适合重复率高的场景）。

List<String> list = new ArrayList<>();
for (int i = 0; i < 10000; i++) {String temp = new String("重复数据").intern(); // 复用StringTable中的对象list.add(temp);
}

• 谨慎使用 intern()

  • 高频调用可能引发哈希冲突，导致性能下降。

  • 适合长期存活且重复率高的字符串（如数据库字段名）。

（六）示例：StringTable 与 GC 交互

public class StringTableGCDemo {public static void main(String[] args) {for (int i = 0; i < 100000; i++) {String temp = "str_" + i; // 字面量加入StringTabletemp = null; // 断开引用}System.gc(); // 触发GC，回收无引用的String对象（JDK1.7+）}
}

• JDK 1.6：字符串在PermGen中，GC不回收，导致内存泄漏。

• JDK 1.7+：字符串在堆中，GC可回收无引用的对象。

---

（七）总结对比表

特性	常量池（Constant Pool）	StringTable
存储内容	字面量、符号引用	字符串对象的引用
内存位置	方法区（元空间）	堆内存
生命周期	类加载时生成	运行时动态添加
垃圾回收	不回收	可被GC回收（JDK1.7+）
数据结构	表结构（非哈希）	哈希表

---

关键结论：

• StringTable 是 运行时字符串驻留机制 的核心，通过哈希表实现唯一性。

• JDK 1.7+ 将其移至堆内存，解决了永久代内存溢出问题，且支持GC回收。

• 合理使用 intern() 和调整 StringTableSize 可优化内存与性能。

---

（八）面试题

String s1 = "a";
String s2 = "b";
String s3 = "a" + "b";
String s4 = s1 + s2;
String s5 = "ab";
String s6 = s4.intern();
// 问
System.out.println(s3 == s4);
System.out.println(s3 == s5);
System.out.println(s3 == s6);
String x2 = new String("c") + new String("d");
String x1 = "cd";
x2.intern();
// 问，如果调换了【最后两行代码】的位置呢，如果是jdk1.6呢
System.out.println(x1 == x2);

八、直接内存

（一） 基本概念

• 定义：直接内存是 JVM 堆外由操作系统直接管理的内存区域。

• 核心类：通过 java.nio.ByteBuffer.allocateDirect() 分配。

• 数据存储：直接存储原始字节数据，不归 JVM GC 管理。

（二）与堆内存的对比

特性	直接内存	堆内存
内存位置	堆外（操作系统管理）	JVM 堆内
分配速度	较慢（需系统调用）	较快（JVM 内部管理）
访问速度	快（少一次数据复制）	较慢（需复制到堆外）
内存回收	手动或基于 Cleaner 机制	GC 自动回收
容量限制	受系统内存限制	受 -Xmx 限制
适用场景	高频 I/O、大文件操作	常规对象存储

---

（三）核心优势

1. 减少数据复制

   • 传统 I/O：数据需从内核缓冲区 → JVM 堆缓冲区 → 用户空间（两次复制）。

   • 直接内存：数据直接在内核缓冲区处理（零复制），提升效率。

   • 应用场景：网络传输、文件读写（如 NIO 的 FileChannel.transferTo()）。

2. 突破堆大小限制

// 分配 1GB 直接内存（不受 -Xmx 限制）
ByteBuffer directBuffer = ByteBuffer.allocateDirect(1024 * 1024 * 1024);

（四）内存分配与回收

• 分配方式：

ByteBuffer buffer = ByteBuffer.allocateDirect(1024); // 分配 1KB 直接内存

回收机制：

• Cleaner 机制：DirectByteBuffer 被 GC 回收时，触发关联的 Cleaner 释放堆外内存。

• 手动释放（不推荐）：

// 反射强制释放（仅作演示，实际慎用！）
Method cleanerMethod = buffer.getClass().getMethod("cleaner");
cleanerMethod.setAccessible(true);
Object cleaner = cleanerMethod.invoke(buffer);
Method cleanMethod = cleaner.getClass().getMethod("clean");
cleanMethod.invoke(cleaner);

（五）潜在问题

1. 内存泄漏

   • 原因：DirectByteBuffer 对象被回收前，堆外内存不会被释放。

   • 风险点：频繁分配大块直接内存且未及时触发 GC。

2. OutOfMemoryError

   • 错误信息：Direct buffer memory

   • 解决方案：

     • 增大 JVM 参数：-XX:MaxDirectMemorySize=2G（默认等于 -Xmx）。

     • 优化代码：复用 ByteBuffer 或显式调用 System.gc()（不保证立即生效）。

---

（六）最佳实践

• 复用缓冲区

// 复用 ByteBuffer 减少分配开销
ByteBuffer buffer = ByteBuffer.allocateDirect(1024);
buffer.clear(); // 重置位置标记，准备复用

• 结合内存映射文件

// 使用内存映射文件操作大文件（基于直接内存）
FileChannel channel = FileChannel.open(Path.of("largefile.bin"));
MappedByteBuffer mappedBuffer = channel.map(FileChannel.MapMode.READ_WRITE, 0, channel.size()
);

• 监控工具

  • JVM 参数：-XX:NativeMemoryTracking=detail

  • 命令：jcmd <pid> VM.native_memory

（七）典型应用场景

• Netty 的 ByteBuf

// Netty 的池化直接内存
ByteBuf directBuf = Unpooled.directBuffer(1024);

• 高性能序列化

  • 如 Kryo、FST 直接操作堆外内存避免 GC 停顿。

---

（八）总结

关键点	说明
本质	JVM 堆外内存，由操作系统管理
分配方式	ByteBuffer.allocateDirect()
性能优势	零复制（减少内核-用户态数据拷贝）
回收风险	依赖 Cleaner 机制，可能内存泄漏
适用场景	高频 I/O、大文件处理、网络通信框架
监控手段	NMT（Native Memory Tracking）、MaxDirectMemorySize 参数

---

（九）分配和回收原理

• 使用了 Unsafe 对象完成直接内存的分配回收，并且回收需要主动调用 freeMemory 方法
• ByteBuffer 的实现类内部，使用了 Cleaner （虚引用）来监测 ByteBuffer 对象，一旦 ByteBuffer 对象被垃圾回收，那么就会由 ReferenceHandler 线程通过 Cleaner 的 clean 方法调用 freeMemory 来释放直接内存

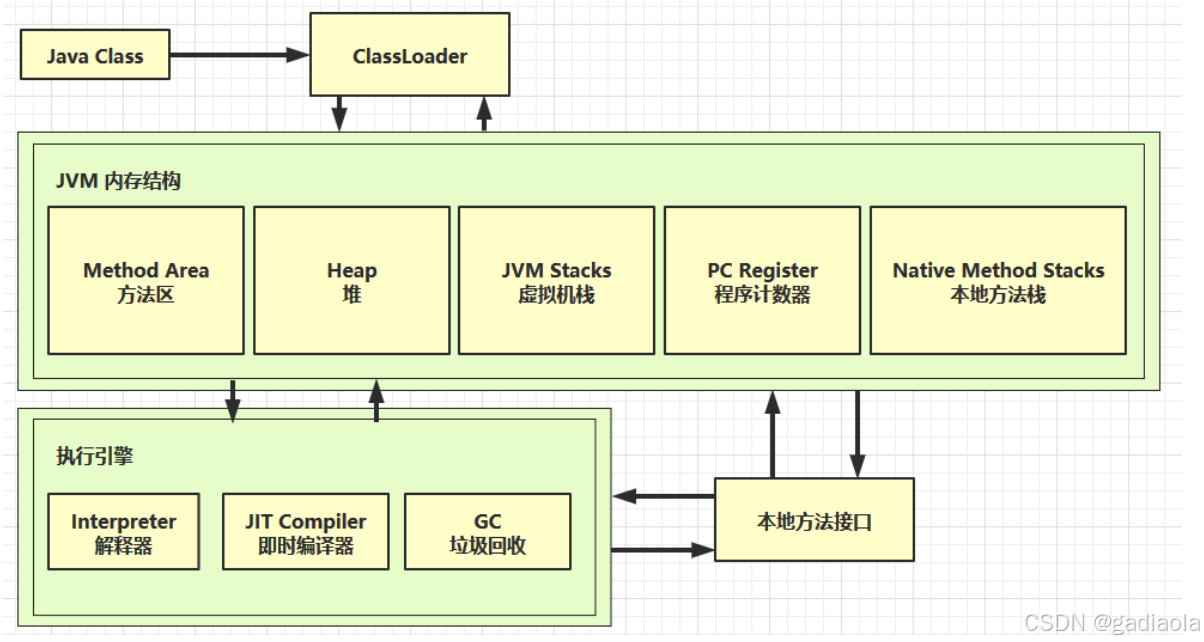

九、JVM内存整体结构图

完结撒花🎉
