机器人玩转之---嵌入式开发板基础知识到实战选型指南（包含ORIN、RDK X5、Raspberry pi、RK系列等）

1. 基础知识讲解

1.1 什么是嵌入式开发板？

嵌入式开发板是一种专门设计用于嵌入式系统开发的硬件平台，它集成了微处理器、内存、存储、输入输出接口等核心组件于单块印刷电路板上。与传统的PC不同，嵌入式开发板具有体积小、功耗低、成本适中、可定制性强等特点，是快速原型开发和产品验证的理想选择。

1.2 处理器架构深度解析

1.2.1 ARM架构发展历程

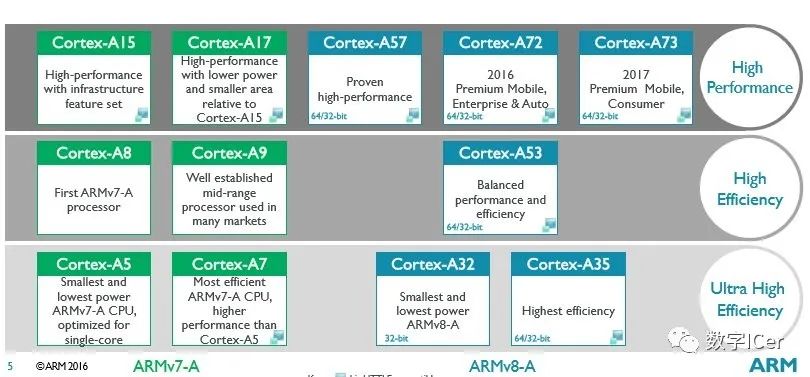

ARM（Advanced RISC Machine）架构自1985年诞生以来，已经经历了多个重要的发展阶段：

ARMv7架构（32位时代）

• Cortex-A系列性能对比：
  • Cortex-A5：入门级，功耗极低，单核性能约400 DMIPS
  • Cortex-A7：高能效，支持big.LITTLE架构，性能比A5提升50%
  • Cortex-A8：单核王者，曾是智能手机主流选择，支持1GHz主频
  • Cortex-A9：多核先锋，支持1-4核心配置，乱序执行
  • Cortex-A15：高性能，支持2.5GHz+主频，比A9性能提升40%
  • Cortex-A17：A15的改进版，平衡性能与功耗，能效提升60%

ARMv8架构（64位革命）

• Cortex-A50系列：
  • Cortex-A53：64位入门级，兼容32位应用，功耗仅A15的1/3
  • Cortex-A57：64位高性能，支持乱序执行，比A15性能提升20-40%

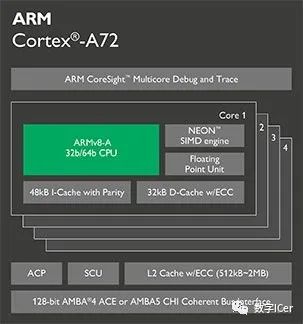

  • Cortex-A72：A57的优化版，性能提升30%，功耗降低20%

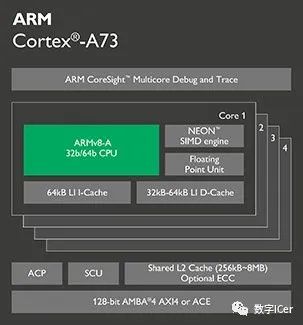

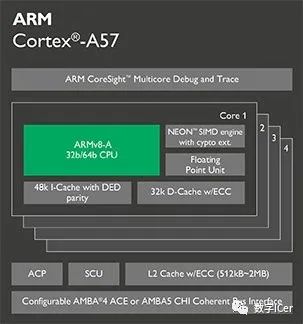

  • Cortex-A73：进一步优化的高端核心，面积减少25%

1.2.2 GHz、芯片性能与核数的关系深度解析

1. 主频与性能的复杂关系

主频（GHz）表示处理器的时钟频率，1GHz等于每秒10亿个周期。但是，现代处理器的性能不能仅凭主频来衡量：

性能 = 主频 × IPC × 核心数 × 架构效率
其中：
- IPC (Instructions Per Cycle): 每周期指令数
- 架构效率: 包括缓存命中率、分支预测准确性等

实际性能对比示例：

处理器	主频	IPC	实际性能	能效比
Cortex-A76@2.4GHz	2.4GHz	4.0	9.6 GIPS	高
Cortex-A55@1.8GHz	1.8GHz	2.3	4.1 GIPS	极高
Cortex-A73@2.8GHz	2.8GHz	3.5	9.8 GIPS	中等
Intel i3@3.0GHz	3.0GHz	5.2	15.6 GIPS	低

2. big.LITTLE架构深度技术

ARM的big.LITTLE技术是一种异构多核心设计：

• 大核（Big）：如Cortex-A76、A78

  • 高性能乱序超标量设计
  • 复杂的分支预测和指令预取
  • 适合CPU密集型任务

• 小核（Little）：如Cortex-A55

  • 顺序双发射设计
  • 简化的预测机制
  • 适合后台任务和轻负载

动态调度策略：

# 伪代码展示big.LITTLE调度逻辑
def cpu_scheduler(task_load, power_budget):if task_load > 70% and power_budget > 50%:return "big_cores"  # 使用大核elif task_load < 30%:return "little_cores"  # 使用小核else:return "mixed_cores"  # 混合使用

1.2.3 关键参数解读指南

CPU相关参数详解

CPU核心架构:- ARMv7-A: 32位，支持NEON SIMD- ARMv8-A: 64位，向下兼容32位- ARMv9-A: 最新架构，增强安全性和AI性能核心配置:- 单核: 简单应用，低功耗需求- 双核: 基础多任务处理- 四核: 主流配置，平衡性能与功耗- 八核: 高性能需求，通常为big.LITTLE设计缓存层次:- L1缓存: 32KB-64KB，最快访问- L2缓存: 128KB-1MB，核心私有或共享- L3缓存: 1MB-8MB，全核心共享制程工艺影响:- 7nm/5nm: 最先进，高性能低功耗- 12nm/16nm: 主流选择，成本效益平衡- 22nm/28nm: 入门级，成本优先

GPU与AI加速深度解析

GPU架构分类:Mali-G系列:- G31: 入门级，1-2个执行引擎- G52: 中端，2-4个执行引擎  - G57: 高端，6-9个执行引擎- G610: 旗舰，10个执行引擎其他GPU:- Adreno: 高通专用，移动优化- VideoCore: 博通树莓派系列- PowerVR: 苹果早期使用AI加速器类型:NPU (Neural Processing Unit):- 专用神经网络加速器- 支持INT8/INT16/FP16精度- 算力单位: TOPS (万亿次运算/秒)DSP (Digital Signal Processor):- 数字信号处理专用- 适合音频/图像处理- 可编程灵活性高GPU计算:- OpenCL/Vulkan计算着色器- 通用性强但效率略低- 适合大规模并行计算

1.3 操作系统生态系统详解

1.3.1 Linux发行版深度对比

Ubuntu系列分析

Ubuntu版本特性:Ubuntu 18.04 LTS:- 支持期: 2023年4月结束- 内核版本: 4.15- 适用场景: 老设备兼容性Ubuntu 20.04 LTS:- 支持期: 2025年4月- 内核版本: 5.4- 特色: 容器化支持增强Ubuntu 22.04 LTS:- 支持期: 2027年4月  - 内核版本: 5.15- 特色: Wayland默认、更好的ARM支持开发板适配状况:树莓派: 官方支持，优化完善RK3588: 第三方移植，稳定性良好RDK X5: 官方定制版本Jetson: NVIDIA官方JetPack

实时操作系统对比

RTOS类型	最大延迟	内存占用	学习难度	适用场景
FreeRTOS	<10μs	4-10KB	中等	工业控制
RT-Thread	<5μs	3-8KB	低	物联网设备
Zephyr	<20μs	8-32KB	高	复杂嵌入式
QNX	<3μs	150KB+	高	汽车电子

1.3.2 Android在嵌入式中的应用

Android版本适配分析：

Android 11 (API Level 30):适配开发板:- RK3588系列: 完整支持- RK3566/3568: 基础支持- Amlogic A311D: 官方适配特色功能:- 动态分区支持- 5G网络优化- 增强的隐私控制Android 12/13:新特性:- Material You设计- 更好的多媒体性能- 增强的机器学习框架硬件要求:- 最低4GB内存- 至少32GB存储- GPU硬件加速支持

---

2. 主流开发板横向对比分析

2.1 地平线RDK系列深度解析

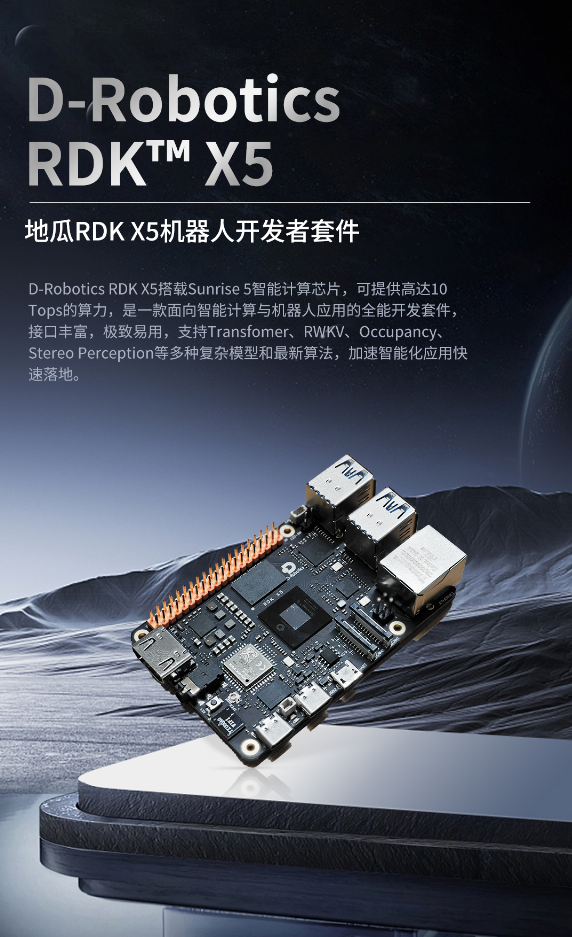

2.1.1 RDK X3 vs RDK X5 全面对比

地平线RDK系列是专门面向机器人和AI应用的开发板：

参数对比	RDK X3	RDK X5	技术优势分析
SoC芯片	征程3 (Journey3)	征程5 (Journey5)	X5采用更先进架构
CPU架构	4×Cortex-A53@1.2GHz	8×Cortex-A55@1.5GHz	X5多核优势明显
AI算力	5 TOPS (INT8)	10 TOPS (INT8)	X5算力翻倍提升
内存配置	4GB LPDDR4	4GB/8GB LPDDR4	X5提供更大内存选项
视频编解码	4K@30fps	4K@60fps	X5支持更高帧率
接口配置	USB3.0×2 + USB2.0×1	USB3.0×4 + USB2.0×1	X5接口更丰富
网络连接	千兆以太网+WiFi5	千兆以太网+WiFi6	X5网络性能更强
功耗	Max 15W	Max 25W	X3更节能
价格	约399元	549-699元	X3性价比更高

BPU（Brain Processing Unit）架构分析：

征程3 BPU特性:架构: Bernoulli 1.0算力: 5 TOPS@INT8支持框架: Caffe, TensorFlow, PyTorch优化模型: YOLOv3, ResNet, MobileNet征程5 BPU特性:架构: Bernoulli 2.0 算力: 10 TOPS@INT8新增特性: Transformer模型支持混合精度: INT4/INT8/INT16/FP16内存带宽: 68GB/s

TogetherROS机器人生态：
RDK系列独有的机器人开发框架，基于ROS2构建：

# TogetherROS安装示例
sudo apt update
sudo apt install tros-ros-base
source /opt/tros/setup.bash# 启动示例AI节点
ros2 run hobot_dnn hobot_dnn_node

2.1.2 实际AI性能测试

计算机视觉任务性能对比：

AI模型	RDK X3性能	RDK X5性能	树莓派5性能
YOLOv5s	25 FPS@640×640	55 FPS@640×640	6.7 FPS@640×640
MobileNetV2	180 FPS@224×224	320 FPS@224×224	45 FPS@224×224
ResNet-50	85 FPS@224×224	200 FPS@224×224	12 FPS@224×224
人脸检测	30路@720P	60路@720P	4路@720P

2.2 树莓派系列全系对比

2.2.1 树莓派4B vs 树莓派5 详细分析

核心参数	树莓派4B	树莓派5	升级幅度
SoC	BCM2711	BCM2712	全新架构
CPU	4×A72@1.5GHz	4×A76@2.4GHz	性能提升60%
GPU	VideoCore VI	VideoCore VII	图形性能提升2.5倍
内存	1/2/4/8GB	4/8GB起步	起步容量翻倍
存储接口	microSD	microSD + NVMe	新增高速存储
USB接口	2×USB3.0+2×USB2.0	2×USB3.0+2×USB2.0	保持一致
视频输出	2×4K@30Hz	2×4K@60Hz	帧率翻倍
无线连接	WiFi5 + 蓝牙5.0	WiFi5 + 蓝牙5.0	保持不变
功耗	最大15W	最大15W	功耗控制良好

性能基准测试对比：

Geekbench 5测试结果:树莓派4B:单核: 183分多核: 652分内存带宽: 3.2GB/s树莓派5:单核: 692分  多核: 2350分内存带宽: 8.4GB/s性能提升倍数:单核: 3.78倍多核: 3.60倍内存: 2.63倍

2.2.2 树莓派生态系统优势

软件生态成熟度：

官方支持:- Raspberry Pi OS (基于Debian)- 完整的apt软件仓库- 官方技术文档和教程- 定期系统更新第三方支持:- Ubuntu官方适配- Windows 11 ARM版本- Android LineageOS- 各种专用Linux发行版开发工具:- Raspberry Pi Imager (系统烧录)- GPIO控制库 (Python/C++)- 摄像头和显示屏驱动- HAT扩展板生态

2.3 瑞芯微RK系列全景分析

2.3.1 RK3588系列深度剖析

RK3588核心规格详解：

CPU子系统:大核: 4×Cortex-A76@2.4GHz- 64位ARMv8-A架构- 乱序超标量执行- 64KB L1指令缓存 + 64KB L1数据缓存- 512KB L2缓存小核: 4×Cortex-A55@1.8GHz  - 高能效设计- 32KB L1指令缓存 + 32KB L1数据缓存- 128KB L2缓存共享: 3MB L3缓存GPU子系统:型号: ARM Mali-G610 MP4架构: Valhall第2代核心数: 4个着色器核心频率: 1000MHz性能: 约300 GFLOPS@FP32NPU子系统:算力: 6 TOPS@INT8支持精度: INT4/INT8/INT16/FP16/BF16/TF32框架支持: TensorFlow/PyTorch/ONNX/Caffe

搭载RK3588的主流开发板对比：

开发板型号	厂商	内存选项	存储接口	特色功能	适用场景
Orange Pi 5	香橙派	4/8/16/32GB	eMMC+NVMe	小尺寸设计	个人项目
Rock 5B	Radxa	4/8/16GB	eMMC+NVMe+SATA	PCIe 3.0支持	高性能NAS
Khadas VIM4	Khadas	8/16GB	eMMC+NVMe	工业级散热	专业开发
ArmSoM W3	ArmSoM	8/16GB	eMMC+NVMe	双千兆网口	网络应用
Firefly ITX-3588J	Firefly	8/16/32GB	全接口支持	Mini-ITX规格	工控应用

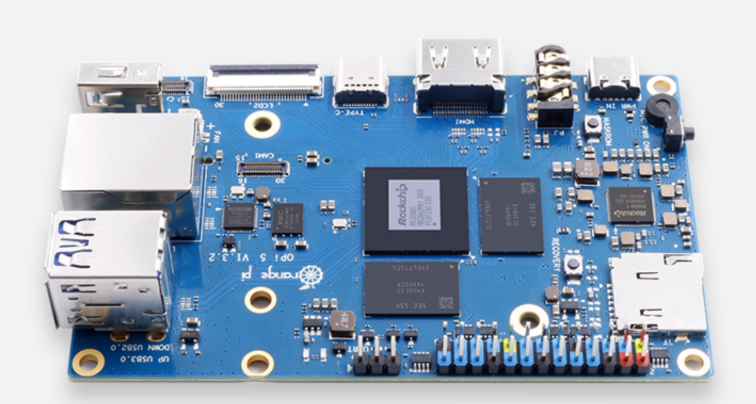

Orange Pi 5 (RK3588S)	Cortex-A76 x4 + Cortex-A55 x4	4+4核 2.4/1.8GHz	4,530	669/2624	8nm
Orange Pi 5B	Cortex-A76 x4 + Cortex-A55 x4	4+4核 2.4/1.8GHz	4,530	669/2624	8nm
Orange Pi 3B	Cortex-A55	4核 1.8GHz	922	220/880*	22nm
Orange Pi Zero 3	Cortex-A53	4核 1.5GHz	623	88/236	28nm

2.3.2 RK3576新一代中高端选择

RK3576技术突破：

制程工艺: 6nm (相比RK3588的8nm)
CPU配置: 4×A72@2.2GHz + 4×A53@1.8GHz + M0 MCU
GPU升级: Mali-G52 MC3 (支持更多API)
NPU保持: 6 TOPS@INT8 (与RK3588相同)
新增特性:- AV1硬件解码支持  - WiFi 6E无线支持- USB4/Thunderbolt兼容性- 更低功耗设计

2.3.3 RK3566/3568中端主力分析

RK3566 vs RK3568核心差异：

参数	RK3566	RK3568	差异说明
CPU	4×A55@1.8GHz	4×A55@2.0GHz	3568主频更高
GPU	Mali-G52 1EE	Mali-G52 2EE	3568GPU性能翻倍
NPU	0.8 TOPS	0.8 TOPS	AI性能相同
视频解码	4K@60fps	4K@60fps	解码能力相同
以太网	单千兆	双千兆	3568网络更强
PCIe	2.1×1	3.0×1 + 2.1×1	3568扩展性更好
定位	入门级应用	中端主流	定位差异明显

典型应用配置建议：

工业显示应用 (推荐RK3568):内存: 4GB LPDDR4存储: 32GB eMMC显示: MIPI-DSI 1080P触摸屏网络: 千兆以太网 + WiFi6接口: RS485/CAN总线扩展智能网关应用 (推荐RK3566):  内存: 2GB LPDDR4存储: 16GB eMMC网络: 双千兆以太网扩展: 4G/5G模组支持协议: MQTT/HTTP/TCP/UDP

2.3.4 RK3399经典回顾

尽管RK3399已是上一代产品，但在某些应用场景仍有其价值：

RK3399技术特点：

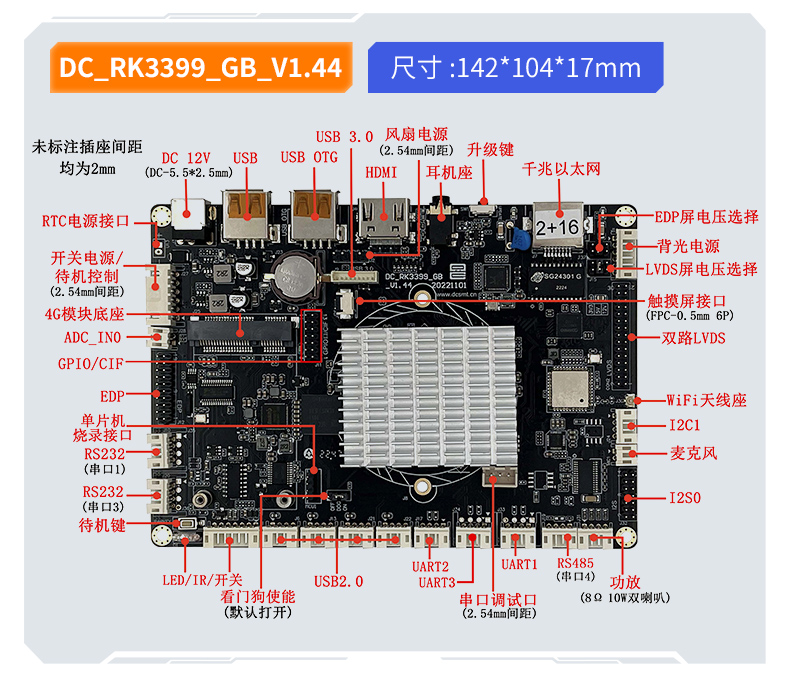

CPU架构: 双A72@1.8GHz + 四A53@1.5GHz
制程工艺: 28nm (功耗较高)
GPU: Mali-T860 MP4
内存: DDR3/DDR3L/LPDDR3/LPDDR4
优势: 成熟稳定，生态完善，成本低廉
劣势: 功耗高，性能相对落后

2.4 全志Allwinner系列分析

2.4.1 H618高性价比之选

全志H618核心特性：

CPU配置: 4×Cortex-A53@1.5GHz
GPU: Mali-G31 MP2
制程: 28nm
内存支持: LPDDR4 最大4GB
视频解码: - H.264: 4K@60fps- H.265: 4K@30fps- VP9: 4K@25fps
特色: 极致小尺寸 (30×65mm)

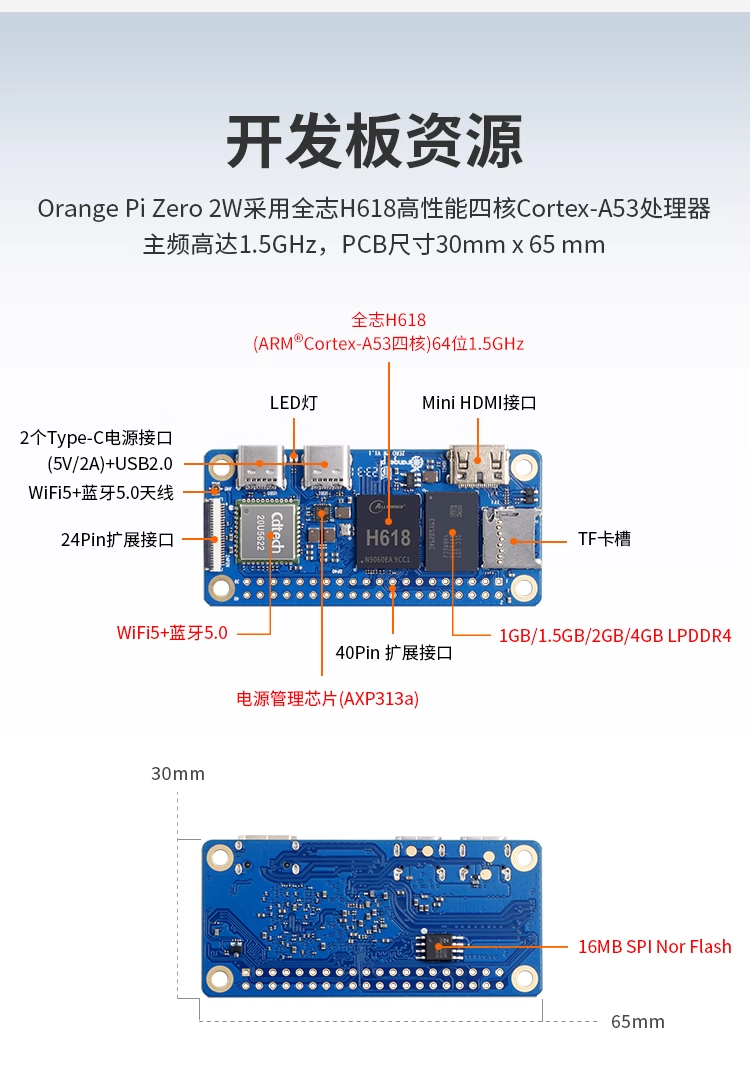

Orange Pi Zero 2W详细规格：

硬件规格	参数	说明
尺寸	30mm × 65mm	超小尺寸设计
重量	12.5g	羽量级
内存选项	1GB/1.5GB/2GB/4GB	多选择配置
存储	16MB SPI Flash	支持网络启动
WiFi	802.11ac + 蓝牙5.0	双频WiFi
扩展接口	24Pin + 40Pin GPIO	丰富扩展性
供电	USB-C 5V2A	标准供电

2.4.2 T113-S3超低成本方案

T113-S3极简配置：

CPU: 双核Cortex-A7@1.0GHz
内存: 128MB DDR3 (芯片内置)

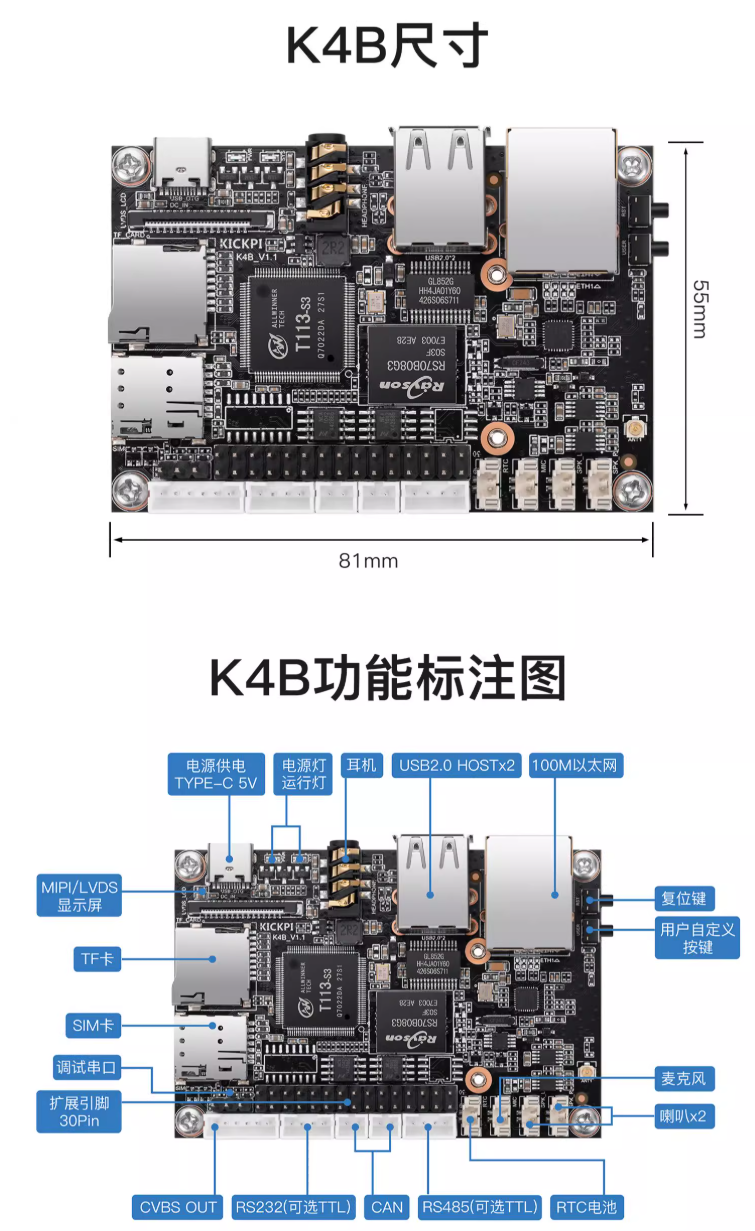

尺寸: 81mm × 55mm
系统: Buildroot/Ubuntu Server
特点: - 极低成本 (整板<100元)- 集成度高- 适合大批量部署
应用场景:- 简单物联网传感器- 工业数据采集- 基础控制器

2.5 其他重要芯片平台

2.5.1 Rockchip RK3562中端新选择

RK3562技术规格：

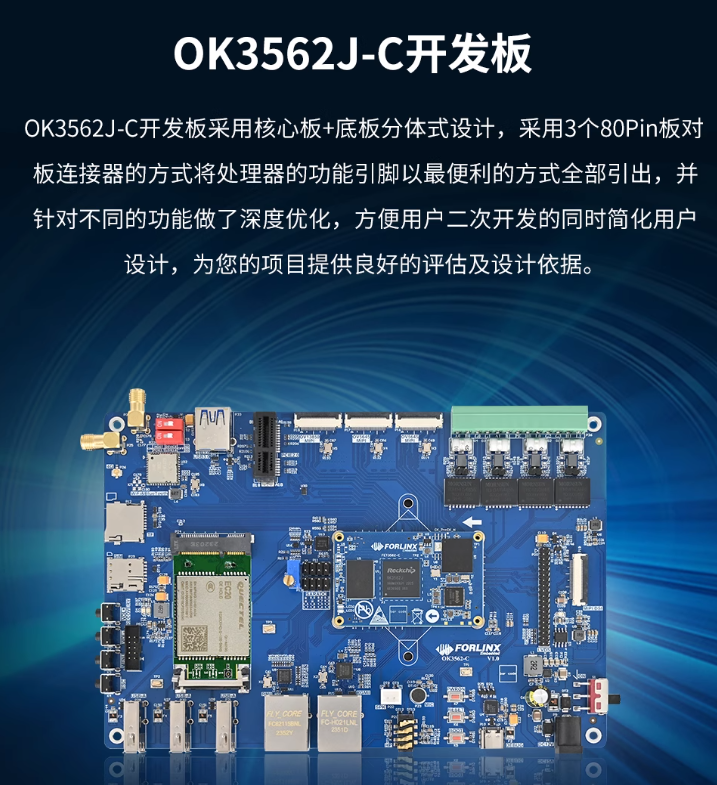

处理器配置:RK3562J: 4×Cortex-A53@1.8GHzRK3562: 4×Cortex-A53@2.0GHzGPU: Mali-G52-2EE支持: OpenGL ES 3.2, OpenCL 2.0, Vulkan 1.1NPU: 1 TOPS@INT8精度: INT4/INT8/INT16/FP16视频处理:编码: H.264 1080P@60fps解码: H.265/VP9 4K@30fps, H.264 1080P@60fps工作温度: -40°C ~ +85°C (工业级)
工作电压: DC 5V

2.5.2 Amlogic A311D2专业级选择

A311D2是Amlogic面向AI和多媒体应用的旗舰芯片：

A311D2核心优势：

CPU: 4×A73@2.2GHz + 4×A53@2.0GHz
GPU: Mali-G52 MP8 (8核心配置)
NPU: 5.0 TOPS@INT8
制程: 12nm
特色功能:- 优秀的视频处理能力- 支持8K@24fps解码- 完整的Android TV认证- 工业级温度范围

---

3. NVIDIA Jetson系列专项分析

NVIDIA Jetson系列是边缘AI计算领域的标杆产品，从入门级的Nano到旗舰级的AGX Orin，为不同应用场景提供了完整的解决方案。

3.1 Jetson系列发展历程与架构演进

架构演进时间线：

2014年: Jetson TK1- GPU架构: Kepler (192 CUDA核心)- CPU: 4核 ARM Cortex-A15- 制程工艺: 28nm- AI算力: ~0.3 TOPS2016年: Jetson TX1/TX2- GPU架构: Maxwell (256 CUDA核心)- CPU: 4核/6核 ARM Cortex-A57/A78- 制程工艺: 20nm/16nm- AI算力: 1.3 TOPS2018年: Jetson Xavier NX- GPU架构: Volta (384 CUDA核心)- CPU: 6核 Carmel- 制程工艺: 12nm- AI算力: 21 TOPS2022年: Jetson Orin系列- GPU架构: Ampere (最高2048 CUDA核心)- CPU: 6-12核 ARM Cortex-A78AE- 制程工艺: 8nm- AI算力: 20-275 TOPS2024年: Jetson Thor (下一代)- GPU架构: Ada Lovelace- CPU: 14核 ARM Neoverse (含AE扩展核心)- 制程工艺: 4nm- 预期AI算力: 1000+ TOPS

3.2 Jetson Orin系列完整对比分析

数据来源：Connect Tech官方Jetson Orin模块对比、NVIDIA官方技术规格

3.2.1 Jetson Orin系列规格详细对比

型号	Orin Nano 4GB	Orin Nano 8GB	Orin NX 8GB	Orin NX 16GB	AGX Orin 32GB	AGX Orin Industrial	AGX Orin 64GB	Thor (2024)
AI算力	20 TOPS	40 TOPS	70 TOPS	100 TOPS	200 TOPS	248 TOPS	275 TOPS	1000+ TOPS
CPU	6核 A78AE	6核 A78AE	6核 A78AE	8核 A78AE	8核 A78AE	12核 A78AE	12核 A78AE	14核 Neoverse
GPU	512核 Ampere 16张量核心	1024核 Ampere 32张量核心	1024核 Ampere 32张量核心	1024核 Ampere 32张量核心	1792核 Ampere 56张量核心	2048核 Ampere 64张量核心	2048核 Ampere 64张量核心	Blackwell架构 TBD
内存	4GB LPDDR5 34 GB/s	8GB LPDDR5 68 GB/s	8GB LPDDR5 102.4 GB/s	16GB LPDDR5 102.4 GB/s	32GB LPDDR5 205 GB/s	64GB LPDDR5 205 GB/s	64GB LPDDR5 205 GB/s	TBD
DLA加速器	-	-	1×NVDLA v2.0	2×NVDLA v2.0	2×NVDLA v2.0	2×NVDLA v2.0	2×NVDLA v2.0	TBD
视觉加速器	-	-	1×PVA v2	1×PVA v2	1×PVA v2	1×PVA v2	1×PVA v2	TBD
视频编码	1080p30 (CPU软编)	1080p30 (CPU软编)	1×4K60 | 3×4K30 6×1080p60	12×1080p30 H.264/H.265/AV1	1×4K60 | 3×4K30 6×1080p60	12×1080p30 H.264/H.265/AV1	2×4K60 | 4×4K30 8×1080p60	TBD
视频解码	1×4K60 H.265 2×4K30 H.265	1×4K60 H.265 2×4K30 H.265	1×4K60 H.265 3×4K30 H.265	1×8K30 H.265 2×4K60 H.265	1×8K30 H.265 2×4K60 H.265	1×8K30 H.265 3×4K60 H.265	1×8K30 H.265 3×4K60 H.265	TBD
摄像头接口	4路MIPI CSI-2 8通道虚拟	4路MIPI CSI-2 8通道虚拟	4路MIPI CSI-2 8通道虚拟	4路MIPI CSI-2 8通道虚拟	16路MIPI CSI-2	16路MIPI CSI-2	16路MIPI CSI-2	TBD
PCIe接口	1×4 + 3×1 PCIe Gen3	1×4 + 3×1 PCIe Gen3	1×4 + 3×1 PCIe Gen4	1×4 + 3×1 PCIe Gen4	2×8 + 1×4 + 2×1 PCIe Gen4	2×8 + 1×4 + 2×1 PCIe Gen4	2×8 + 1×4 + 2×1 PCIe Gen4	TBD
封装规格	69.6×45mm SO-DIMM	69.6×45mm SO-DIMM	69.6×45mm SO-DIMM	69.6×45mm SO-DIMM	100×87mm 699引脚连接器	100×87mm 699引脚连接器	100×87mm 699引脚连接器	TBD
功耗范围	5-10W	7-15W	10-20W	10-25W	15-40W	15-75W	15-60W	TBD
参考价格	$199	$399	$599	$899	$1699	$1999	$2499	TBD

数据来源：Connect Tech Jetson Orin模块对比、NVIDIA官方技术文档

3.2.2 Jetson Thor下一代架构预览

Jetson Thor是NVIDIA计划于2025年发布的下一代边缘AI平台，基于最新的Blackwell GPU架构：

技术规格 (基于官方公布信息):制程工艺: 4nm TSMCGPU架构: Blackwell (最新一代架构)AI算力: - 2070 TFLOPS@FP4- 1035 TFLOPS@FP8- 1000+ TOPS@INT8CPU: 14核 ARM Neoverse (含AE扩展核心)内存: 128GB LPDDR5X (高带宽版本)网络: 4×25 GbE (实时多传感器处理)主要改进:- 物理AI和机器人专用优化- 支持生成式AI模型本地部署- 增强的Transformer引擎- 实时多传感器数据融合- 支持下一代自动驾驶目标应用:- 物理AI和具身智能机器人- L4/L5级别自动驾驶- 边缘大模型部署- 工业AI和数字孪生- 高端具身智能系统

数据来源：Connect Tech Jetson Thor产品页面、NVIDIA官方新闻稿

3.2.3 性能与应用场景匹配分析

应用场景	推荐型号	性能需求分析	典型用例
AI学习入门	Orin Nano 4GB	20 TOPS足够基础模型训练	计算机视觉课程、简单目标检测
教育开发	Orin Nano 8GB	40 TOPS支持中等复杂度模型	机器人教学、智能家居原型
边缘AI产品	Orin NX 8GB	70 TOPS满足产品级推理	智能摄像头、无人机导航
专业AI开发	Orin NX 16GB	100 TOPS+大内存支持复杂模型	自动驾驶、医疗AI、工业检测
高性能AI	AGX Orin 32GB	200 TOPS多模型并行推理	智能机器人、边缘服务器
工业级应用	AGX Orin Industrial	248 TOPS+宽温工业级	智能制造、恶劣环境部署
旗舰级AI	AGX Orin 64GB	275 TOPS最强边缘算力	自动驾驶计算单元、AI超算
下一代AI	Thor	1000+ TOPS大模型部署	GPT本地化、多模态AI

3.3 实际性能基准测试

3.3.1 AI推理性能对比（MLPerf Edge基准）

ResNet-50图像分类（ImageNet数据集）：

单张推理速度 (Images/Second):
AGX Orin 64GB:     15,000 IPS (TensorRT FP16)
AGX Orin 32GB:     12,500 IPS
Orin NX 16GB:      8,500 IPS
Orin NX 8GB:       6,200 IPS
Orin Nano 8GB:     3,800 IPS
Orin Nano 4GB:     2,100 IPS
Xavier NX:         2,800 IPS (对比参考)

YOLOv8目标检测（COCO数据集，640×640输入）：

实时检测帧率 (FPS):
AGX Orin 64GB:     185 FPS (TensorRT INT8)
AGX Orin 32GB:     150 FPS
Orin NX 16GB:      95 FPS
Orin NX 8GB:       75 FPS
Orin Nano 8GB:     45 FPS
Orin Nano 4GB:     28 FPS功耗效率 (FPS/W):
Orin Nano 8GB:     45/12 = 3.75 FPS/W (最优)
Orin NX 8GB:       75/18 = 4.17 FPS/W
AGX Orin 32GB:     150/35 = 4.29 FPS/W

3.3.2 多媒体编解码性能实测

4K H.265编码性能：

型号	4K30编码	4K60编码	并发1080p流	硬件编码器
AGX Orin 64GB	4路并发	2路并发	16路	2×NVENC
AGX Orin 32GB	3路并发	1路	12路	1×NVENC
Orin NX 16GB	3路并发	1路	12路	1×NVENC
Orin NX 8GB	3路并发	1路	6路	1×NVENC
Orin Nano 8GB	CPU软编	不支持	2路	无硬件编码器

测试数据来源：e-con Systems Jetson性能对比

4. x86架构开发板解析

4.1 Intel平台高性能方案

4.1.1 12代i9-12900HK移动工作站级性能

12th Gen Core技术突破：

架构: Intel 7制程 (Enhanced 10nm SuperFin)
核心配置: 6P + 8E = 14核心20线程Performance Core (P-Core):- 架构: Golden Cove- 基频: 2.5GHz, 睿频: 5.0GHz- 二级缓存: 1.25MB × 6- 超线程: 支持Efficiency Core (E-Core):  - 架构: Gracemont- 基频: 1.8GHz, 睿频: 3.8GHz- 二级缓存: 2MB × 2 (clusters)- 超线程: 不支持三级缓存: 24MB Intel Smart Cache
内置GPU: Intel Iris Xe Graphics (96EU)
内存支持: DDR5-4800 / DDR4-3200
TDP: 45W (基准), 最高115W

hybrid架构调度优势：

Thread Director智能调度:- 硬件级线程调度- 针对任务类型自动分配核心- P-Core处理性能敏感任务- E-Core处理后台和并行任务性能提升数据:- 单线程性能: 比11代提升19%- 多线程性能: 比11代提升28%  - 能效比: 比11代提升25%- AI工作负载: AVX-512指令集支持

在嵌入式开发中的应用优势：

应用领域	优势分析	具体场景
AI开发	强大的CPU算力+集成GPU	深度学习模型训练和推理
视频处理	硬件编解码加速	4K/8K视频转码和分析
工业控制	实时性保证+丰富接口	高精度运动控制系统
边缘计算	低延迟+高吞吐量	实时数据处理和分析

4.1.2 Intel NUC系列开发平台

NUC 12 Enthusiast技术规格：

处理器选项:- Core i7-12700H (6P+8E, 20线程)- Core i5-12500H (4P+8E, 16线程)内存支持: - DDR4-3200 SODIMM ×2- 最大64GB容量- 双通道配置存储接口:- M.2 2280 PCIe 4.0 ×2- SATA 2.5" ×1- 支持RAID 0/1网络连接:- Intel 2.5G以太网- WiFi 6E (802.11ax)- 蓝牙5.3尺寸: 117 × 112 × 51mm
功耗: 28W-45W TDP
