yolov11与双目测距结合，实现目标的识别和定位测距（onnx版本）

一、yolov11+双目测距基本流程

yolov11 + 双目测距的大致流程就是：

双目标定 --> 立体校正（含消除畸变） --> 立体匹配 --> 视差计算 --> 深度计算(3D坐标)计算  --> 目标检测  --> 目标距离计算及可视化

下面将分别阐述每一个步骤并使用python来实现。

二、双目测距

其中双目测距的原理及过程请查看我下面的博客

保姆级双目测距原理及代码-CSDN博客

三、目标检测

在本项目中，我们选用了轻量级且高效的目标检测模型 YOLOv11，并使用其 ONNX格式模型部署，结合OpenCV和ONNX Runtime完成前向推理，实现高性能目标识别。整个检测流程主要包括 模型转换、图像预处理、模型推理、后处理 四个步骤，以下是详细解析：

3.1 模型转换（PyTorch → ONNX）

为提升系统在不同平台的兼容性与环境，我们将 PyTorch 格式的 YOLOv11 模型转换为 ONNX 格式，供 onnxruntime 加载使用。

Ultralytics 框架提供了简洁的模型导出接口，支持直接将训练好的 .pt 权重导出为 ONNX 文件。转换代码如下：

from ultralytics import YOLO# 加载YOLOv11模型
model = YOLO("./weight/yolo11s.pt")# 转onnxsimplify
model.export(format="onnx", simplify=False, device="cpu", opset=15)

其中参数说明如下：

• format="onnx"：指定导出格式为 ONNX。

• simplify=False：是否使用 onnxsim 简化模型结构。此处设置为 False，保持模型结构完整。

• device="cpu"：导出时使用 CPU 进行模型加载和转换。

• opset=15：指定 ONNX 的算子集版本，确保在现代推理环境中兼容性良好。

导出成功后，系统会在当前目录生成名为 yolo11s.onnx 的模型文件。

该模型可直接通过 onnxruntime.InferenceSession 加载，用于后续图像目标检测与测距任务。

3.2 图像预处理（Preprocess）

输入图像在送入YOLOv11模型前，需要经过标准化与尺寸调整。预处理的关键操作包括：

• 颜色空间转换：BGR转RGB（符合模型训练时的格式要求）；

• 等比例缩放：根据模型输入尺寸（如640x640）对图像缩放，同时添加灰色边框填充，确保图像比例不变；

• 归一化：将像素值归一到0,10, 10,1；

• 维度调整：转换为 NCHW 格式，以匹配ONNX模型输入要求。

其中，图像预处理代码如下：

 def preprocess_image(self, image):# 调节颜色通道image = cv2.cvtColor(image, cv2.COLOR_BGR2RGB)# rsize + paddingh, w, c = image.shape# 求各自缩放到模型的缩放比例，找出最小比例r_w = self.model_width / wr_h = self.model_height / hratio = 0if r_h > r_w:tw = self.model_widthth = int(h * r_w)ratio = r_w# 填充尺寸p_x1 = p_x2 = 0p_y1 = int((self.model_height - th) / 2)p_y2 = self.model_height - th - p_y1else:th = self.model_heighttw = int(w * r_h)ratio = r_h# 填充尺寸p_y1 = p_y2 = 0p_x1 = int((self.model_width - tw) / 2)p_x2 = self.model_width - tw - p_x1image = cv2.resize(image, (tw, th))image = cv2.copyMakeBorder(image, p_y1, p_y2, p_x1, p_x2, cv2.BORDER_CONSTANT, (128, 128, 128))image2 = image# 转换为浮点型并归一化到 [0, 1]image = image.astype(np.float32) / 255.0# 转换为 NCHW 格式（批次、通道、高、宽）image = np.transpose(image, (2, 0, 1))image = np.expand_dims(image, axis=0)return image, ratio, [p_x1, p_x2, p_y1, p_y2]

3.2 ONNX模型推理

通过 onnxruntime.InferenceSession 加载YOLOv11的ONNX模型，并根据模型定义的输入输出节点，构建推理输入：

self.onnx_session = onnxruntime.InferenceSession(self.onnx_path)
input_feed = {self.input_name[0]: preprocessed_image}
pred_bbox = self.onnx_session.run(None, input_feed)[0]

3.3 后处理（Postprocess）

在目标检测模型完成前向推理后，其输出通常为大量未筛选的候选框（bounding boxes），每个候选框包含位置坐标、各类别置信度等信息。为了从中提取有效的目标信息，并在原始图像上可视化展示，需对模型输出进行后处理。后处理步骤如下：

1. 维度变换与置信度筛选：
   模型输出的张量 pre_box 通过 np.einsum("bcn->bnc", pre_box) 调整维度顺序，得到 [num_boxes, num_channels] 形式的数据。随后提取每个候选框的最大类别置信度，并只保留置信度高于设定阈值 conf_thres 的候选框。

2. 提取目标框与类别索引：
   对保留的候选框，提取其前四个位置坐标、最大置信度和类别索引。类别索引由 np.argmax 得到，即置信度最大的类别。

3. 非极大值抑制（NMS）：
   通过 OpenCV 的 cv2.dnn.NMSBoxes 实现 NMS，去除重叠度（IoU）过高的冗余候选框，保留最优检测结果。

4. 坐标解码与图像尺度还原：
   检测框坐标从中心点形式 cx, cy, w, h 转换为边界框形式 x1, y1, x2, y2，并根据预处理的 padding 和缩放比例 ratio 还原为原始图像坐标。边界值被限制在图像范围内，防止越界。

其中，后处理代码如下：

    def postprocess_image(self, original_image, pre_box, points_3d, ratio, pad_size):pre_box = np.einsum("bcn->bnc", pre_box)# 获取每个预测框的最大置信度conf_scores = np.amax(pre_box[..., 4:], axis=-1)# 只保留置信度大于阈值的预测框x = pre_box[conf_scores > self.conf_thres]x = np.c_[x[..., :4], conf_scores[conf_scores > self.conf_thres], np.argmax(x[..., 4:], axis=-1)]# NMS filteringx = x[cv2.dnn.NMSBoxes(x[:, :4], x[:, 4], self.conf_thres, self.iou_thres)]# Decode and returnif len(x) > 0:# cxcywh -> xyxyx[..., [0, 1]] -= x[..., [2, 3]] / 2x[..., [2, 3]] += x[..., [0, 1]]# 恢复成原图尺寸x[..., :4] -= [pad_size[0], pad_size[2], pad_size[1], pad_size[3]]x[..., :4] /= ratio# 检查边界x[..., [0, 2]] = x[:, [0, 2]].clip(0, original_image.shape[1])x[..., [1, 3]] = x[:, [1, 3]].clip(0, original_image.shape[0])

四、目标距离计算及可视化

在完成目标检测的后处理阶段后，系统已经获得每个候选目标的二维图像坐标和置信度信息。为了进一步实现三维感知功能，本系统结合双目测距模块输出的 points_3d，实现目标距离的估算与图像可视化展示。

4.1 距离估算（3D中心点提取）

首先，对通过置信度筛选和 NMS 处理后的目标框，计算其中心点坐标：

随后，根据中心点的像素坐标，从稠密深度图中提取该位置对应的三维坐标：

其中，Z表示相机到目标的深度距离。

4.2 类别过滤与绘制逻辑

为提升系统的针对性与应用适应性，引入了可配置的 detection_name 白名单机制。仅当检测到的目标类别存在于该名单中时，才执行可视化绘制与距离估算操作。该策略可适用于特定场景（如仅关注“人”或“汽车”等对象）。

4.3 可视化结果展示

最终，为提升用户体验并实现直观展示，系统将检测结果绘制回原始图像中，具体包括：

• 目标框绘制：使用 cv2.rectangle 绘制每个目标的边界框，不同类别采用不同颜色（由 COLORS 字典控制）；

• 距离信息叠加：在目标框上方添加该目标与相机之间的距离信息，格式为 "Distance: 1.52 m"；

• 类别与置信度（可选）：支持在框上叠加类别名称与预测置信度，用于辅助判断目标识别准确性。

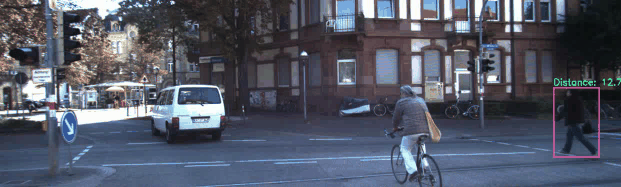

yolov11双目测距图像

yolov11双目测距深度

五、整体代码介绍

本代码实现了基于双目立体视觉的目标检测与测距系统，涵盖了畸变矫正、立体校正、视差计算及深度计算和目标检测关键步骤。

测距模块从 stereoconfig 模块中加载相机标定参数，包括内外参和畸变系数，利用 OpenCV 的 cv2.stereoRectify() 对左右相机图像进行立体校正，保证图像对齐。随后，采用 SGBM（半全局匹配算法）计算视差图，并结合 WLS（加权最小二乘滤波）滤波器对视差图进行优化，提高视差的平滑性和准确性。接着，通过 cv2.reprojectImageTo3D() 将视差图转换成三维点云，得到每个像素的三维信息。检测模块基于ONNX格式的YOLO模型，结合后处理与非极大值抑制筛选检测框，并计算目标中心点的三维坐标实现距离估计。

系统支持两种运行模式：图片模式（image_mode）用于处理静态双目图像，摄像头模式（camera_mode）支持实时视频流处理，实现动态测距与目标检测。可根据自己需求进行相应选择。

本代码仅依赖 ONNX、NumPy 和 OpenCV 库，无需依赖 PyTorch 等深度学习框架，因而更适合部署在边缘设备上，具有较低的资源消耗和良好的跨平台兼容性。

关于该系统涉及到的完整源码、测试图片视频、说明、安装环境等相关文件，均已打包上传，感兴趣的小伙伴可以通过下载链接自行获取。

yolov11+双目测距代码
