2|电子技术|数字电子技术基础|雨课堂习题|考前回顾

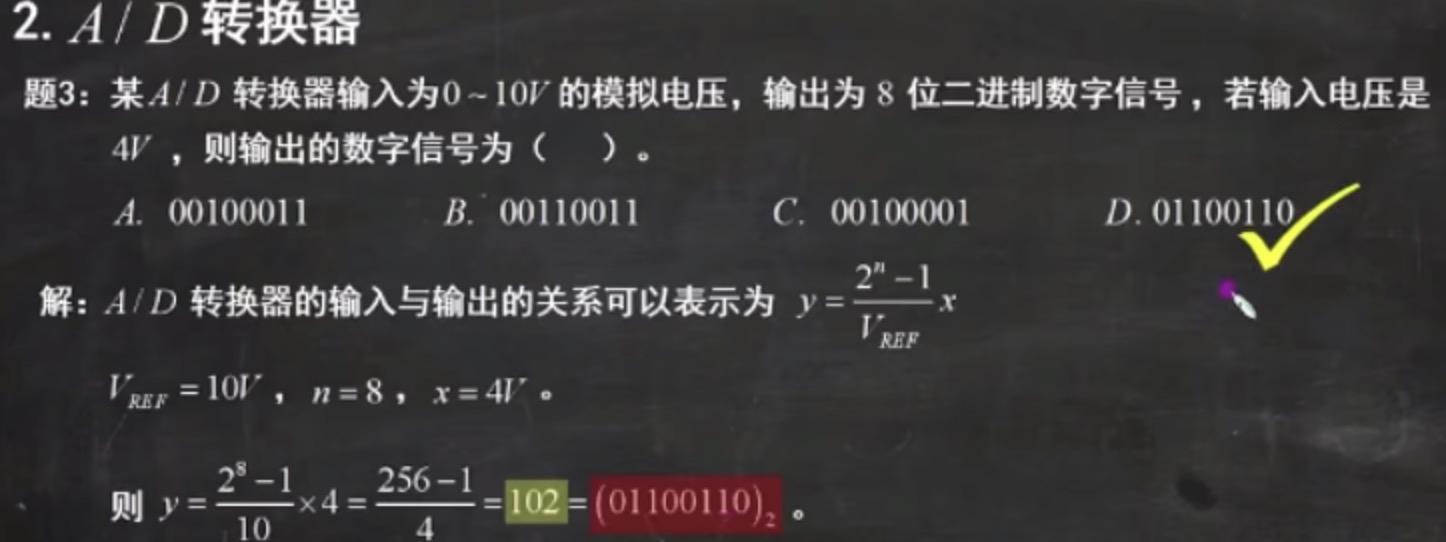

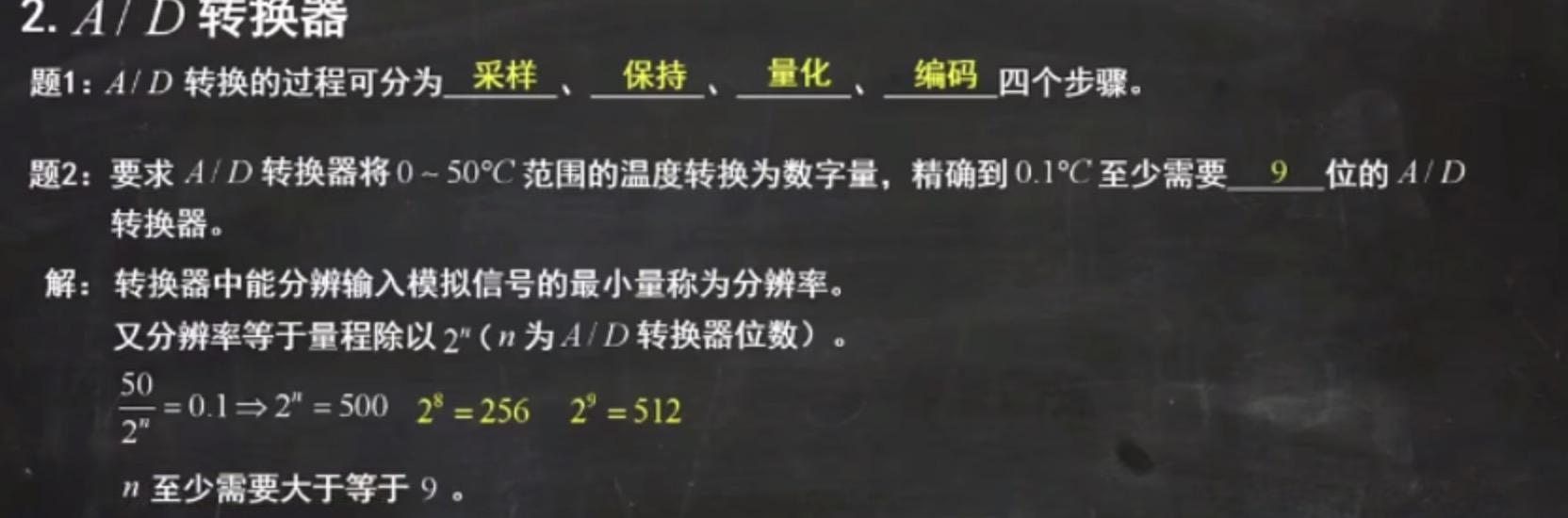

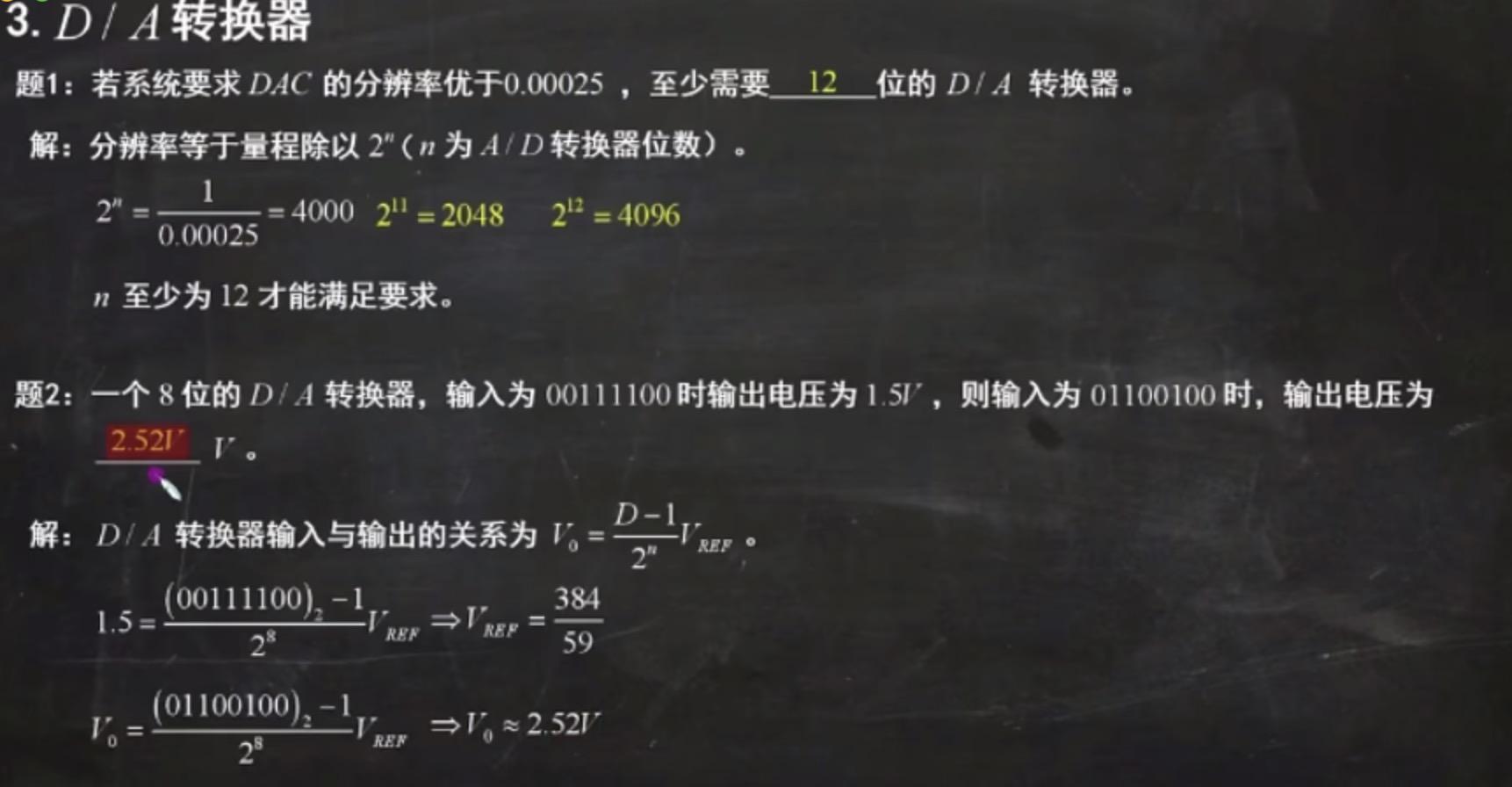

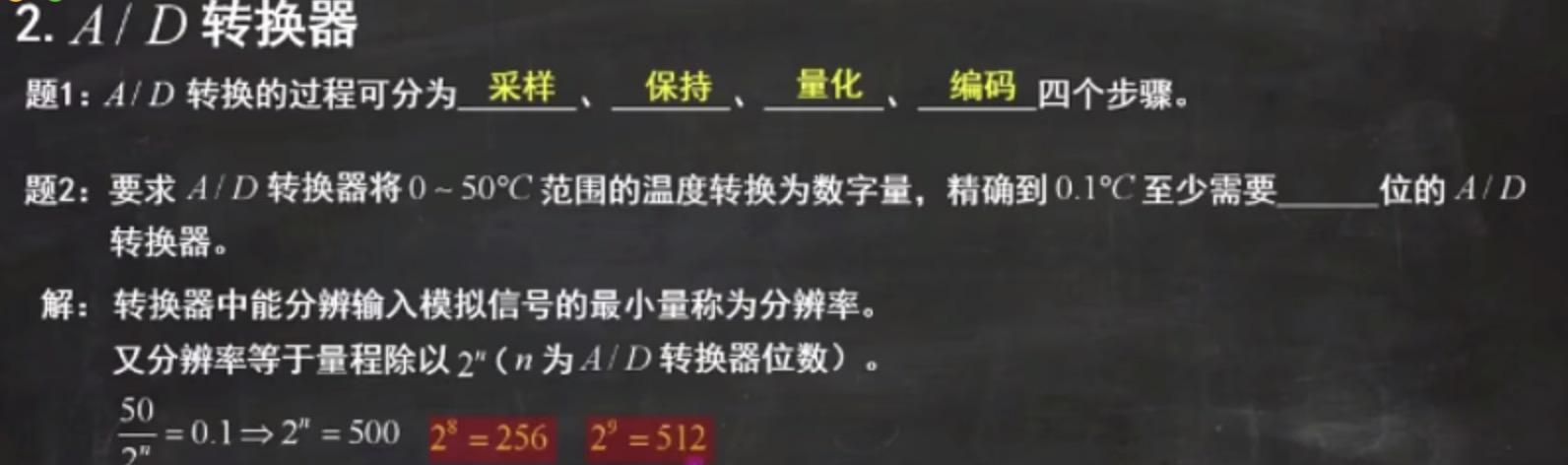

A/D+D/A转化

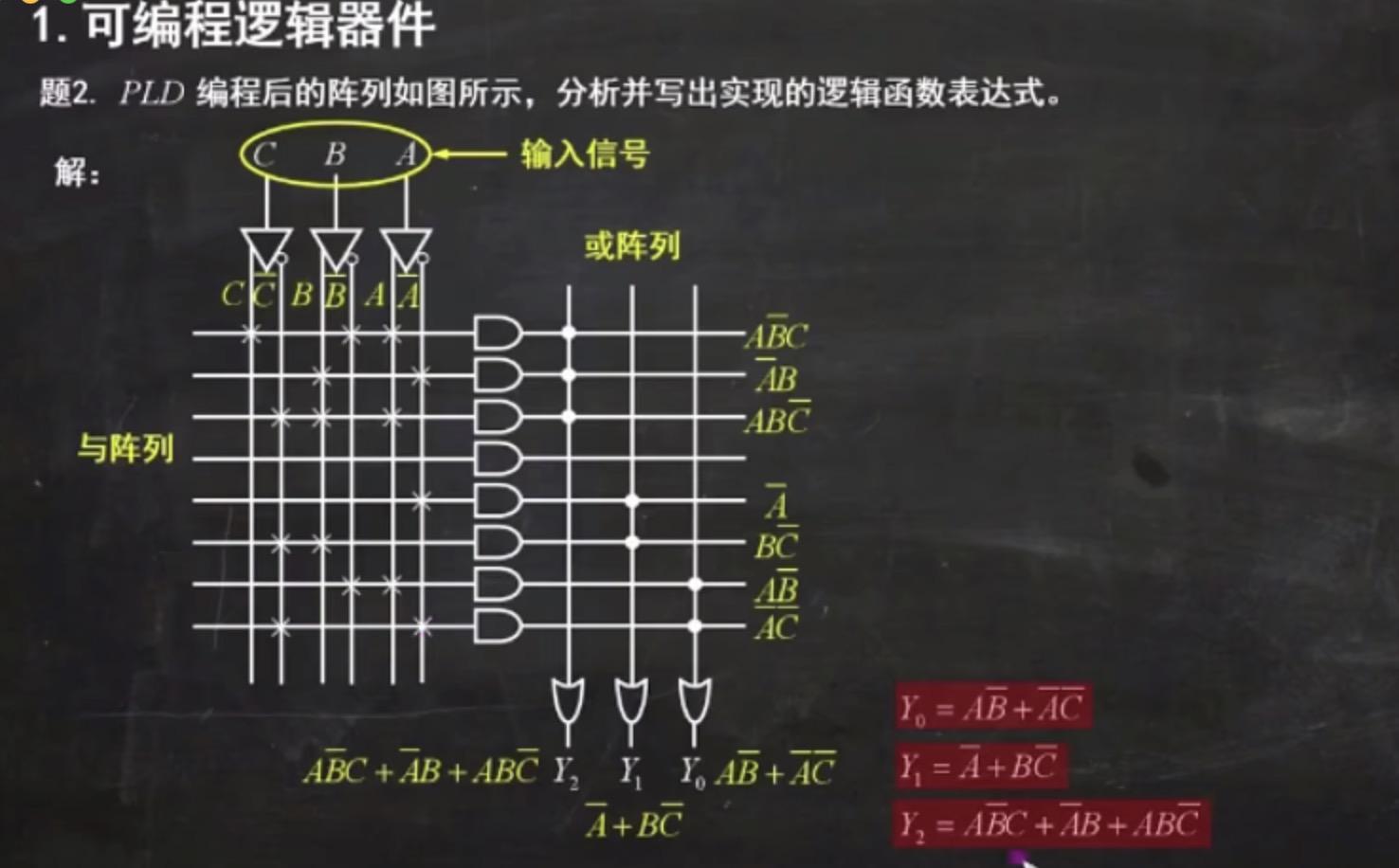

横向与阵列 相乘,竖向为或阵列 相加!

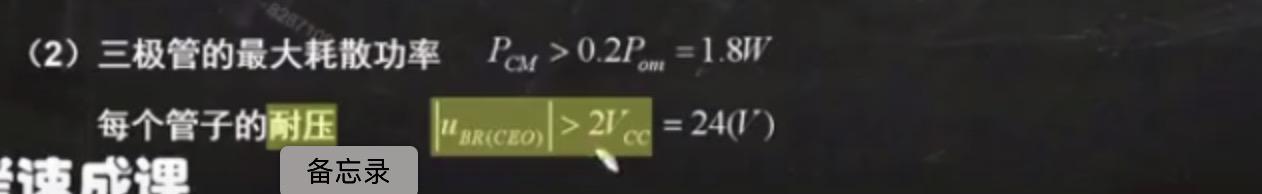

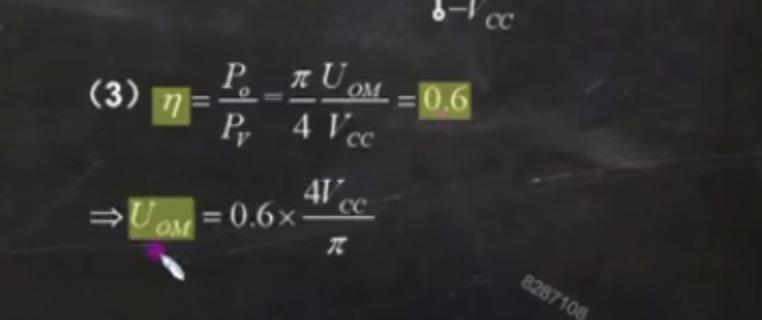

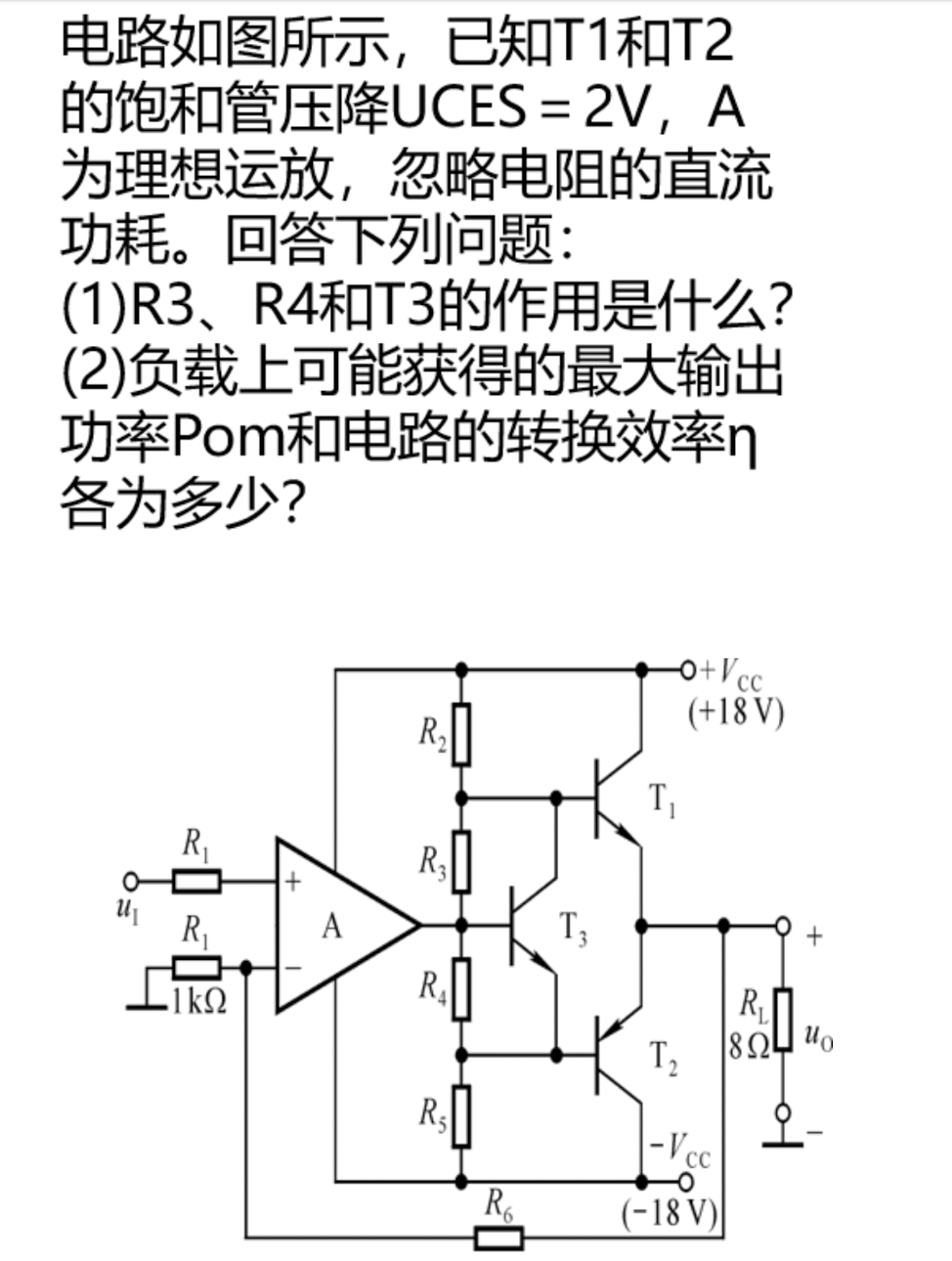

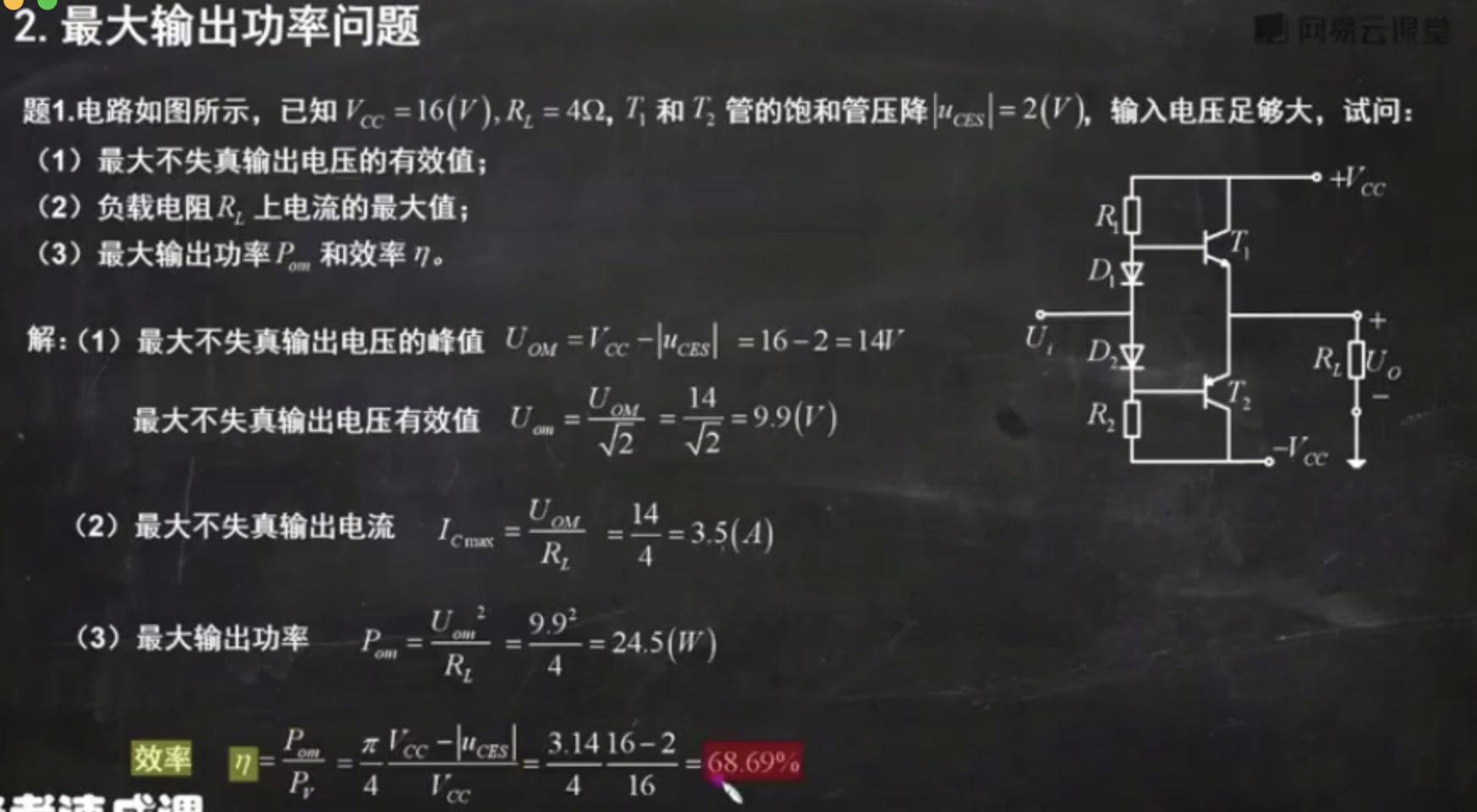

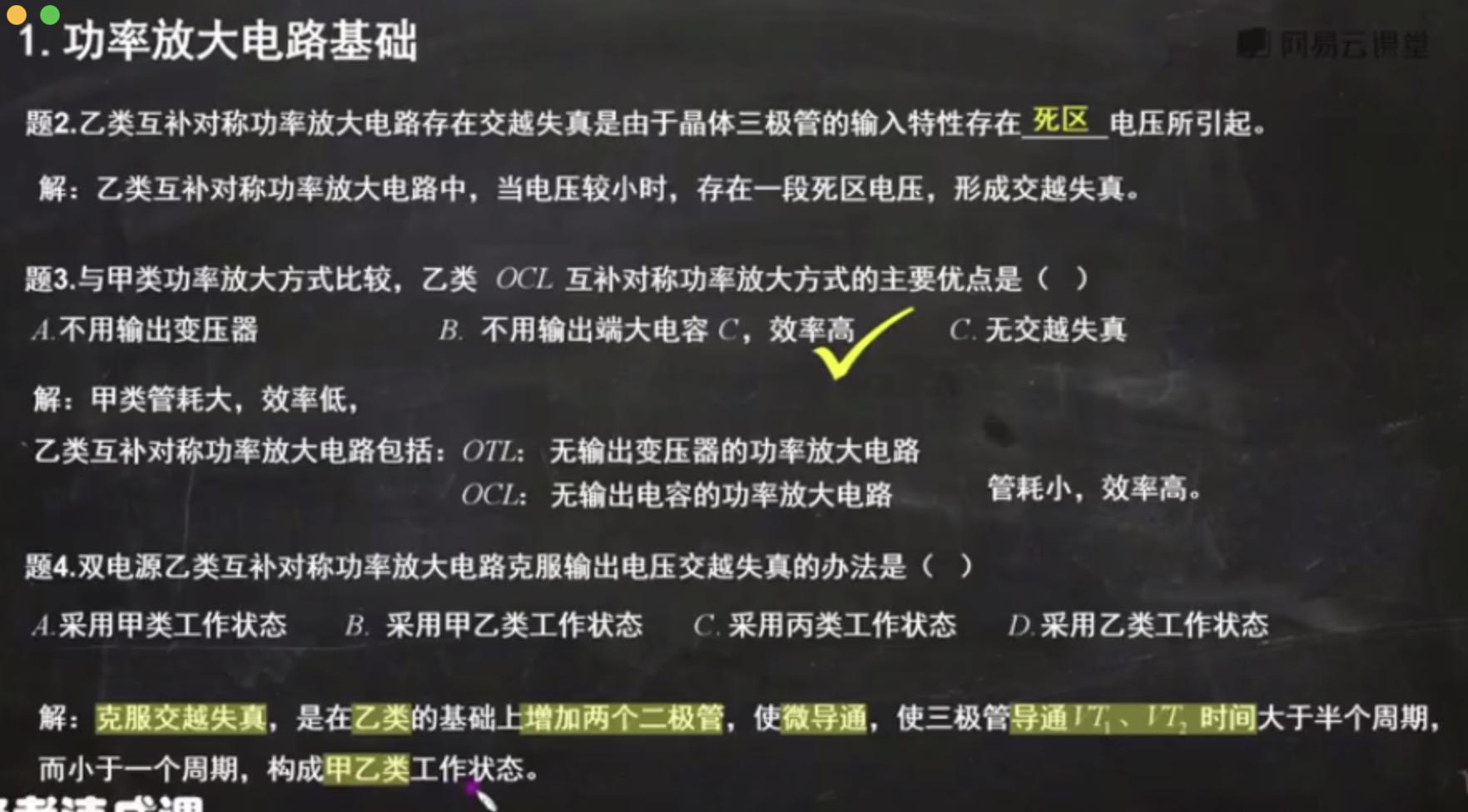

功率放大电路

克服交越失真,是在乙类的基础上增加两个二极管,使微导通,使三极管导通时间大于半个周期,小于一个周期,构成甲乙类工作状态。

选择填空题

1.时序逻辑电路:计数器、寄存器、触发器;

编码器、译码器不是时序逻辑电路,是组合逻辑电路。

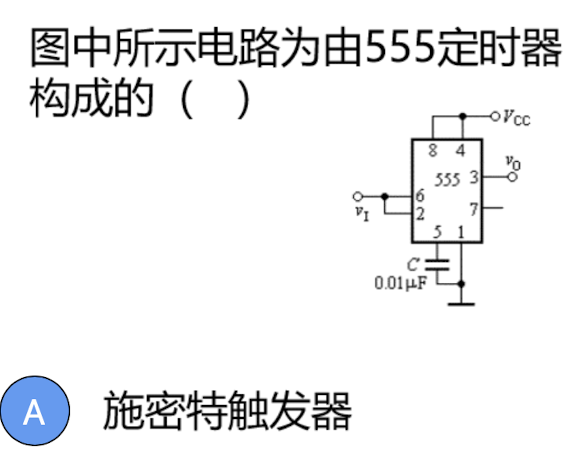

2.

单稳态触发器

3.内存储器根据工作方式(存取功能)的不同可分为只读存储器(ROM)和随机存储器(RAM),ROM断电后数据不会消失,只适用于存储那些“固定”数据的场合。RAM断电后数据会消失。

4.

5.存储容量为8Kx8位的ROM存储器,其地址线为(13)条。

存储容量为4Kx8位的RAM存储器,地址线_____条,数据线_____条。

地址线12,数据线8。

4Kx8位,8位,当然是8根数据线,表示一次能读取8位。4K=2^12,即有12条地址线,表示12条地址线能分辨4K个不同的8位。

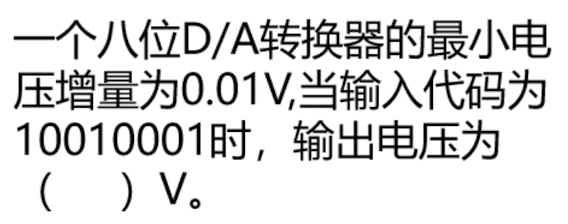

6.

1.45v  0.01✖️(2^7+2^4+2^0)

7.OCL电路采用的直流电源是正负双向电源

8.OCL电路输入,输出端的耦合方式:直接耦合

9.JK触发器,J=K时,JK触发器相当于T触发器

10.单稳态触发器的工作过程为:稳态+暂态+稳态

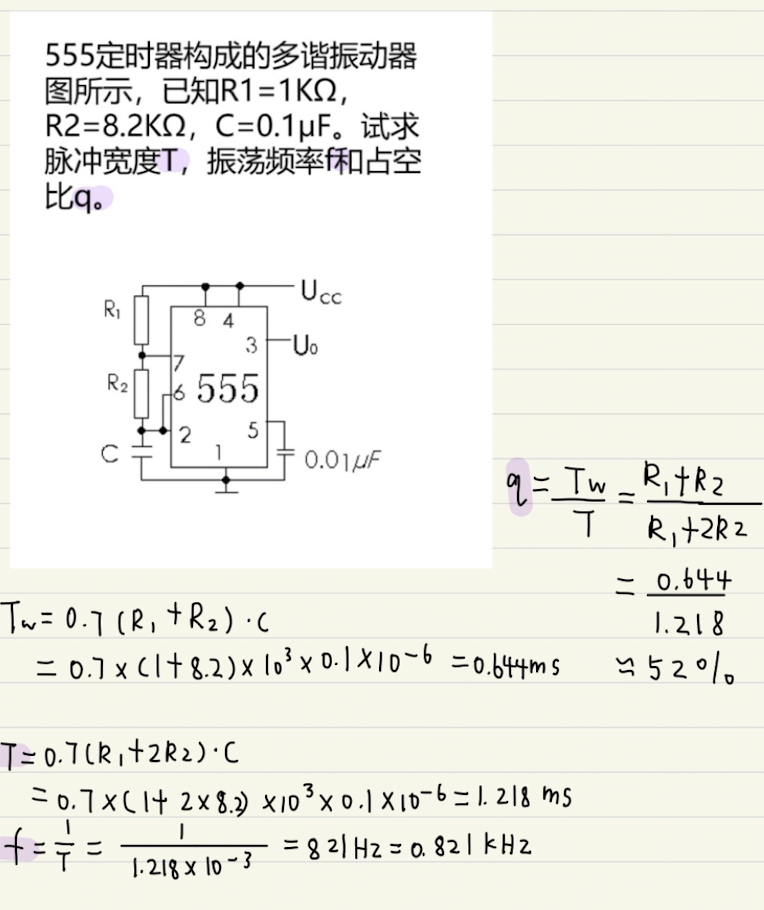

11.多谐振荡器属于无稳态电路

12.仅具有“保持”“翻转”功能的触发器叫T触发器

13.在数字电路中,三极管的放大状态是一个很短的过渡状态。

14.JK触发器的JK允许同时设置为0/1。

RS触发器不允许同时设置为0。

15.T'触发器具有计数功能

16.多谐振荡器输出信号波形图不是正弦波。

17.单稳态触发器由赞稳态返回稳态,(不是)必须有外加触发信号作用。

18.A/D转换过程通过取样、保持、量化和编码四个步骤。

19.存储器所存储的二进制信息的总位数称为存储器的存储容量

20.共集放大电路无电压放大作用,但有功率放大作用。

判断题

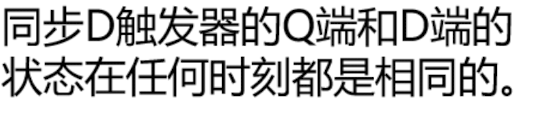

21 22 23 24.错误

触发器有三个基本特性:

(1)有两个稳态,可分别表示二进制数码0和1,无外触发时可维持稳态;

(2)外触发下,两个稳态可相互转换(称翻转),已转换的稳定状态可长期保持下来,这就使得触发器能够记忆二进制信息,常用作二进制存储单元。

(3)有两个互补输出端,分别用Q和Q'表示。

并非在任何时刻!

25.主从触发器和边沿JK触发器的特性方程是相同的。

26.同一逻辑功能的触发器,其电路结构不一定相同。

27.时序逻辑电路由存储电路和组合逻辑电路两部分组成。

28.当时序逻辑电路进入无效状态后,若能自动返回有效工作状态,该电路能自启动。

29.乙类互补推挽功率放大电路会产生交越失真

30.在OCL乙类互补对称功放电路中,静态工作点Q设置在输出特性的截止区

31.在触发脉冲作用下,单稳态触发器从稳态转换到暂稳态后,依靠自身电容的放电作用,又能回到稳态

32.脉冲周期T表示两个相邻脉冲的时间间隔

33.与主从触发器相比,边沿触发器抗干扰能力较强

34.在CP脉冲和输入信号作用下,JK触发器有保持,翻转,置0和置1的功能。

35.
