第十九章 Java绘图

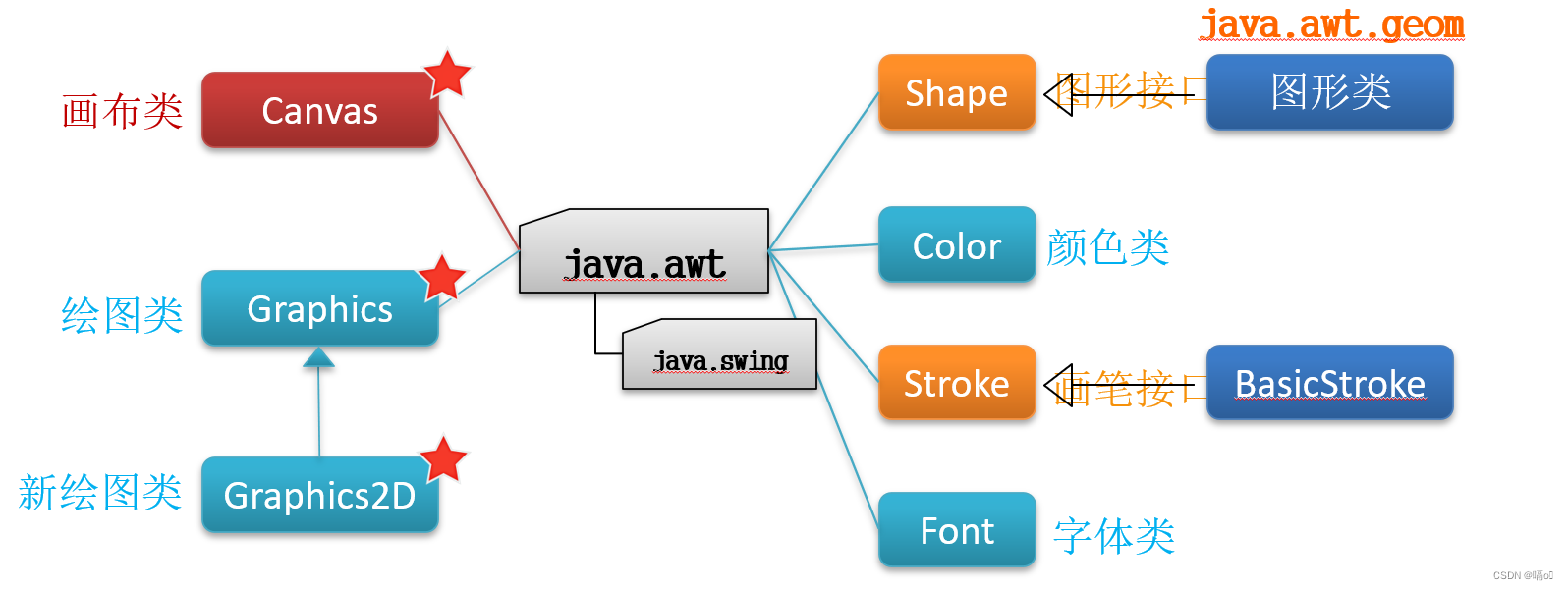

一，Java绘图类

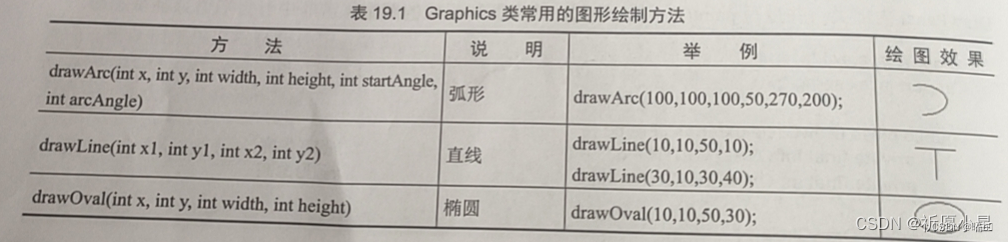

19.1.1Graphics类

Graphics类是所有图形上下文的抽象基类，它允许应用程序在组件以及闭屏图像上进行绘制。

可实现直线，矩形，多边形，椭圆，圆弧等形状和文本，图片的绘制制作。

19.1.2Graphics2D类

无法改变线条的粗细，不能对图片使用旋转和模糊等过滤效果。Graphics2D是Graphics的扩展。

     二.绘制图形

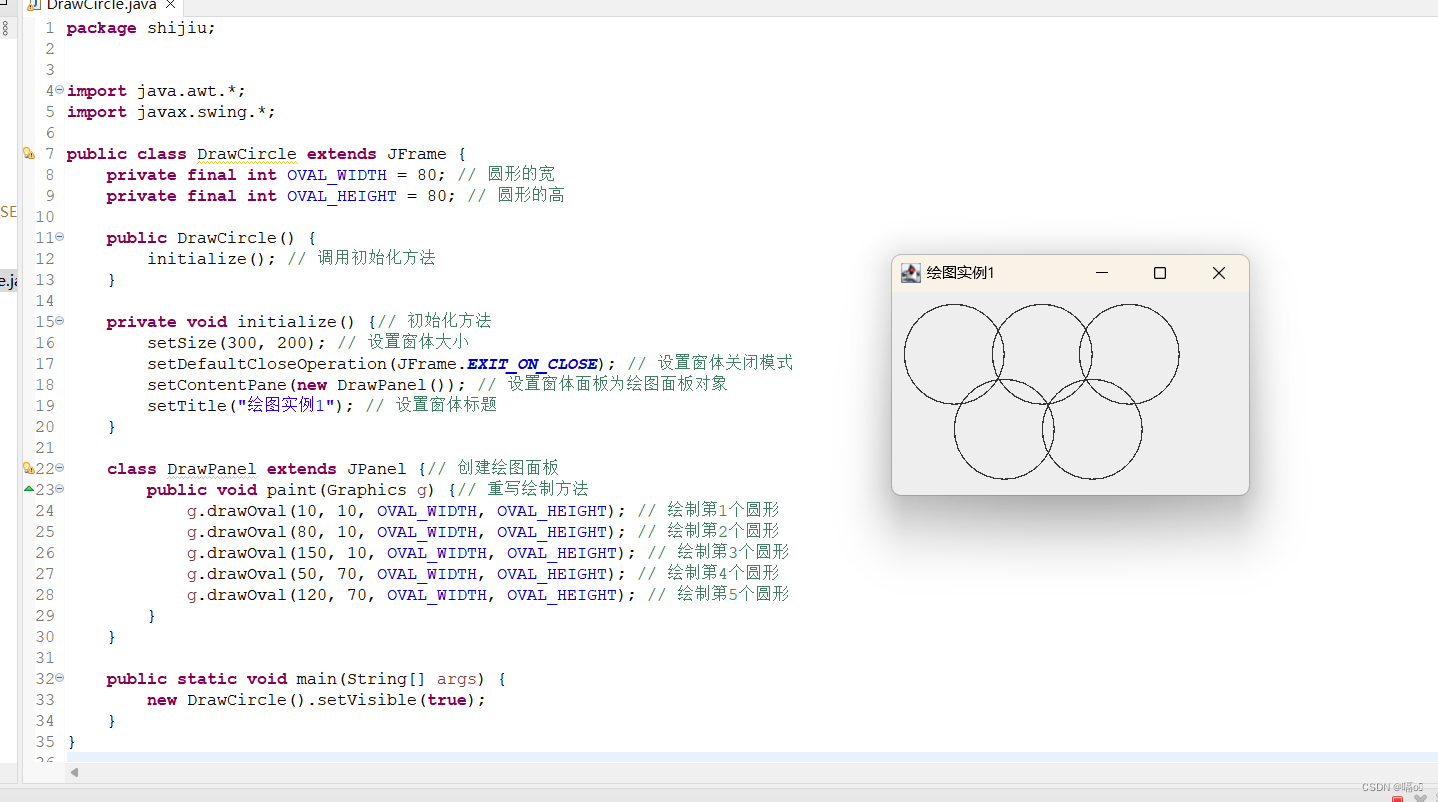

19.1绘制奥运五环

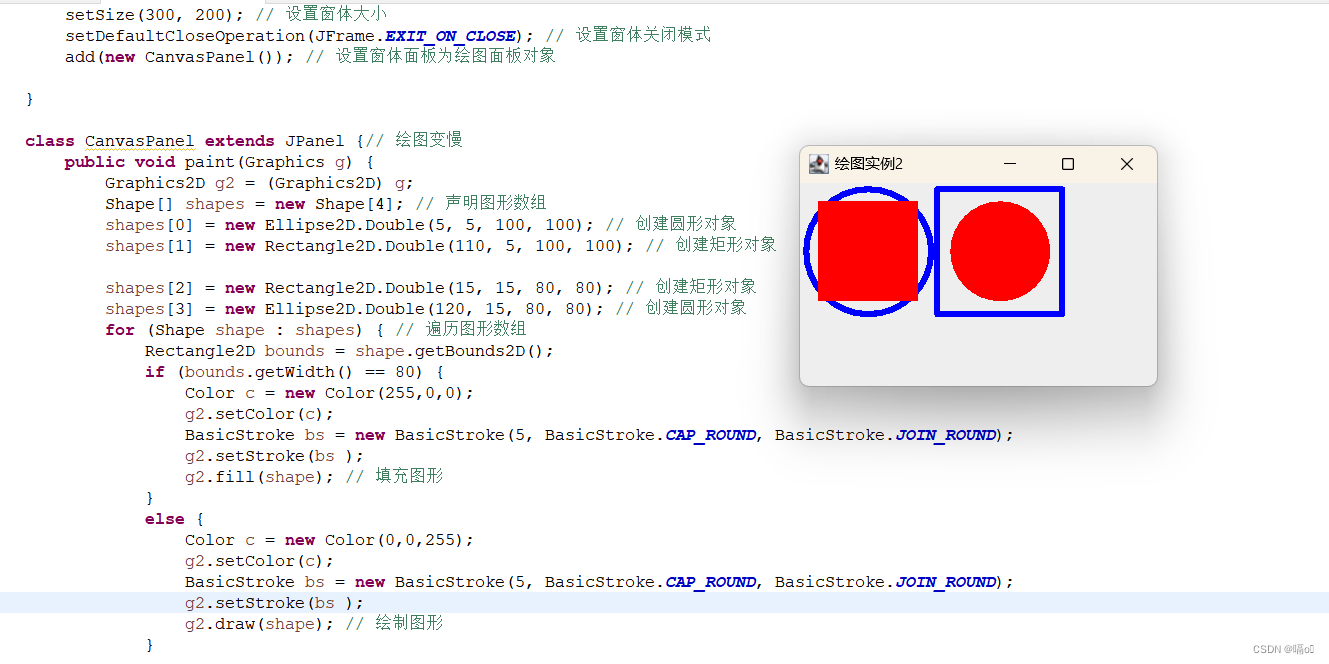

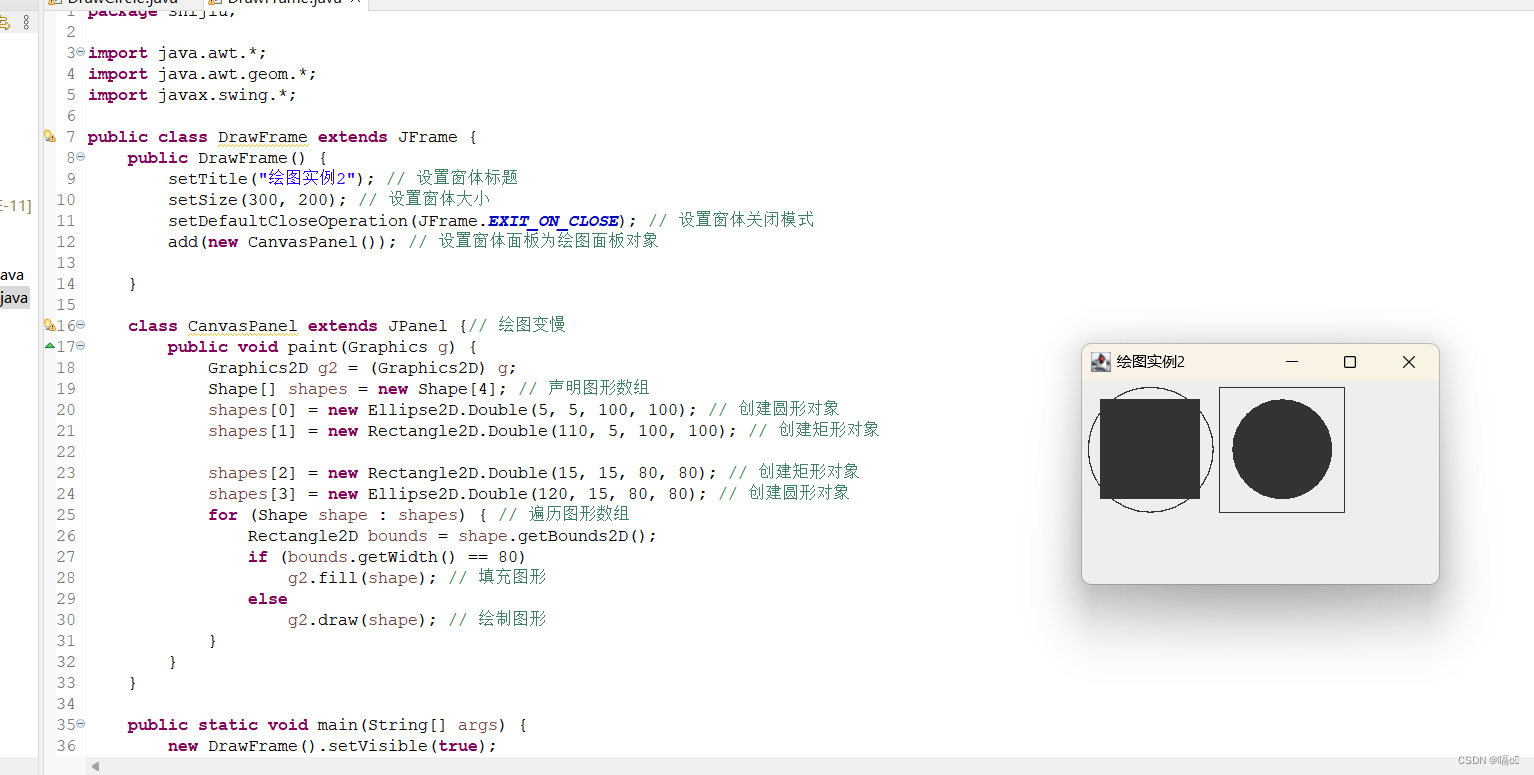

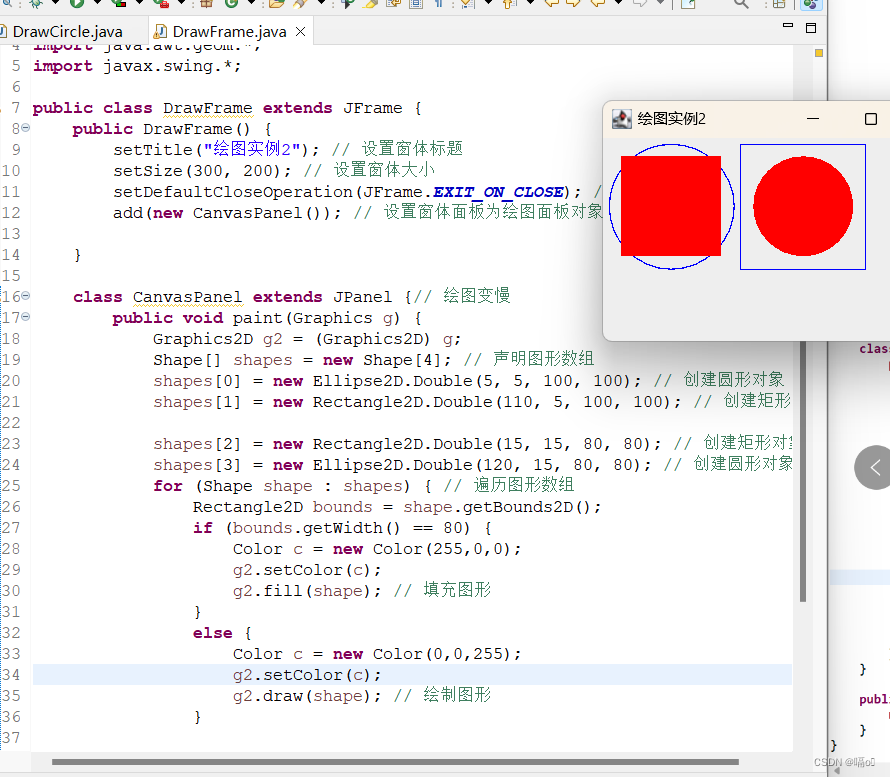

19,2绘制空心圆和实心的集合图形

三.绘图颜色与画笔属性

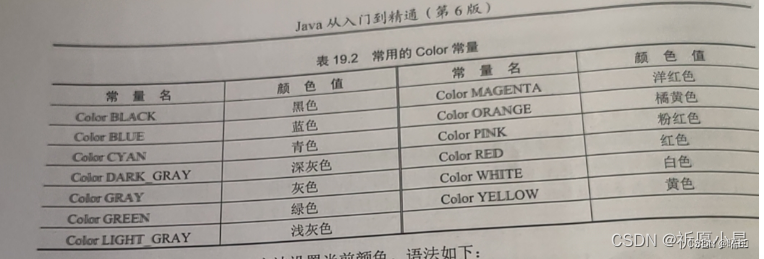

1.设置颜色

1.使用Color类可以创建任意颜色的对象，不用担心平台是否支持该颜色，因为Java以跨平台与硬件无关的方式支持颜色管理。

Color col = newColor（int r，int g，int b）
Color col = newColor（int rgb）

 2.绘图类 可以使用setColor（）方法设置当前颜色。

setColor（Color color）

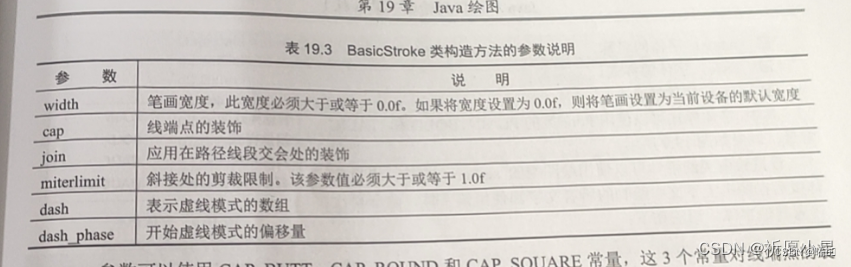

2.设置画笔

1.默认情况下，Graphics类使用画笔属性是粗细为1个像素的正方形，而Graphics2D类可以调用setStroke（）方法设置画笔的属性，如改变线条的粗细，虚实，定义线段端点的形状，风格等。



四.绘制文本

1.设置字体

1.Java使用Font类封装了字体的大小，样式等属性，该类在java.awt包含定义，其构造方法可以指定字体的名称，大小和样式3个属性。

Font（String name，int style，int size）

2.显示文字

 1.Graphics2D类类提供了drawString（）方法，使用该方法可以实现图形上下文的文本绘制，从而实现在图片上显示文字功能。

drawString(String str,int x,int y)
drawString(String str,float x,float y)

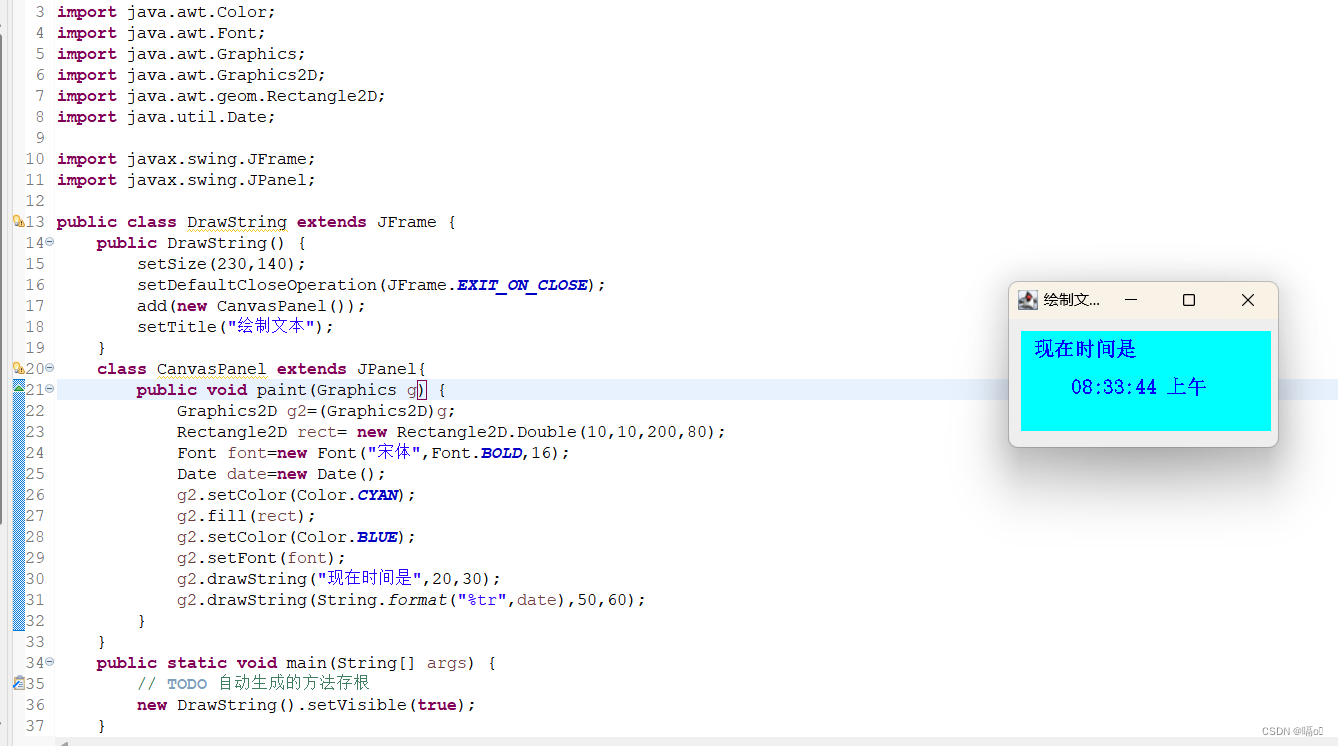

19.3绘制文字钟表

19.5显示图片

显示照片语法：

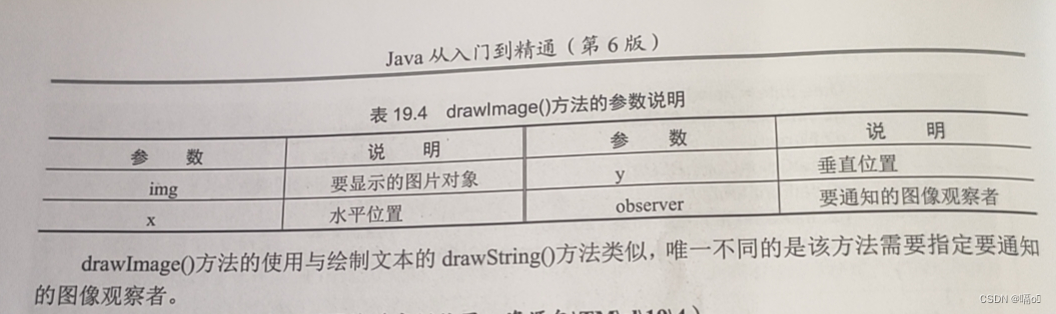

drawimage(Image img,int x,int y,ImageObserver observer)

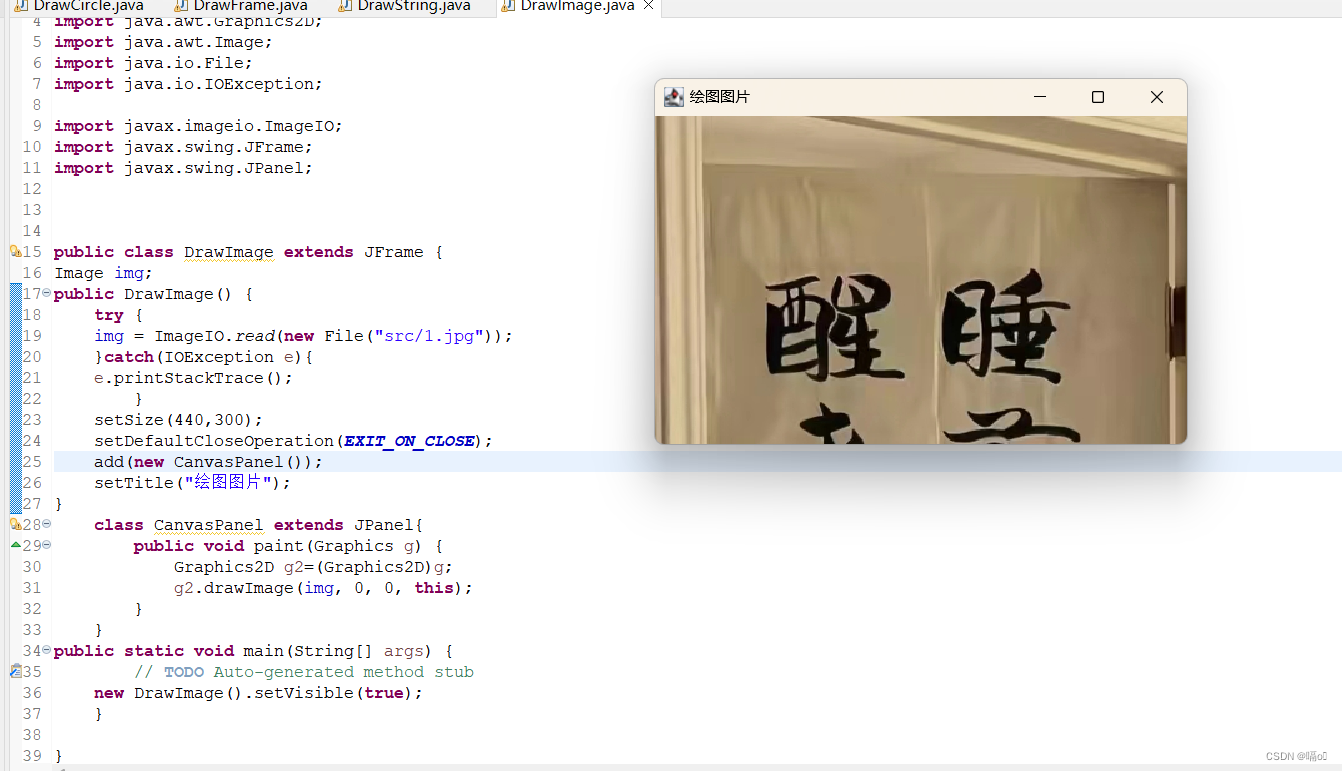

19.4在窗体显示照片

this：重新绘制的时候所要通知的对象

img：传入的照片

19.6图像处理

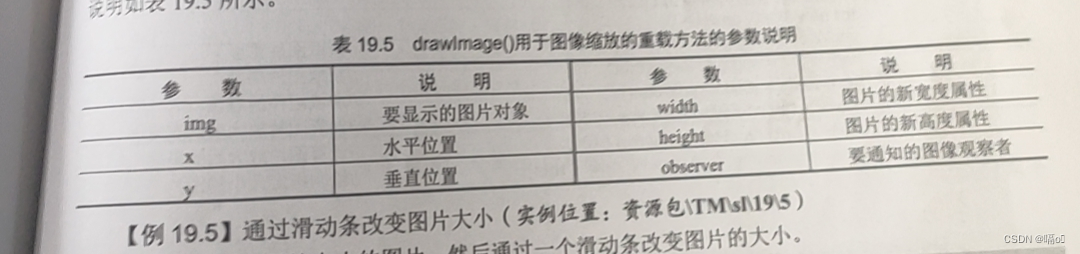

19.6.1放大与缩小

 语法：

drawImage(Image img,int x,int y,int weight,int height,ImageObserver observer)

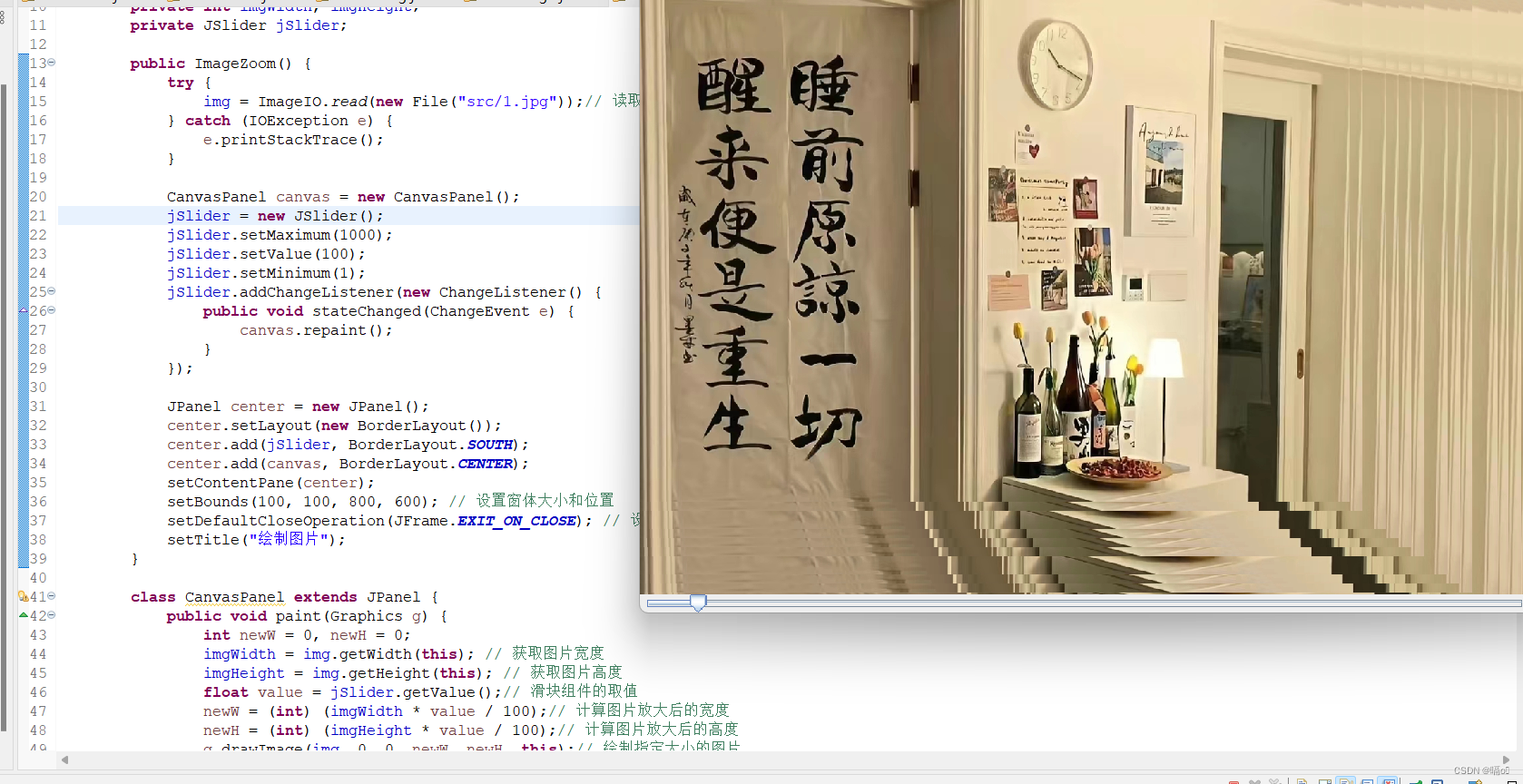

19.5通过滑动条改变图片大小

19.6.2图像旋转

另一种重载方法  语法：

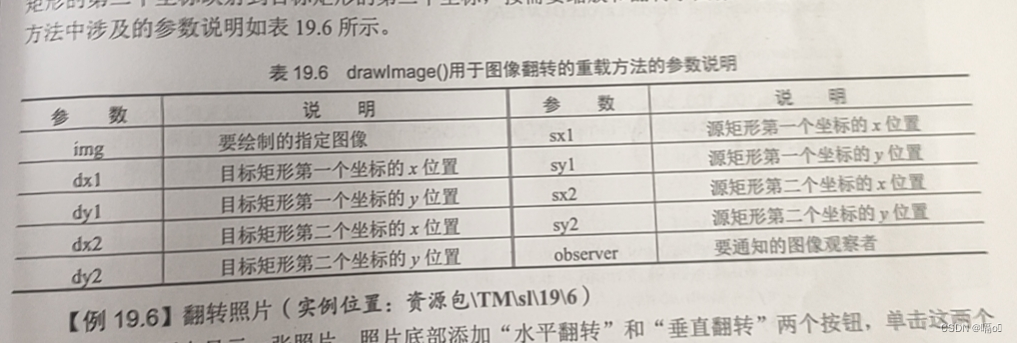

drawImage(Image img,int dx1,int dy1,int dx2,int dy2,int sx1,int sy1,int sx2,int sy2,ImageObserver observer)

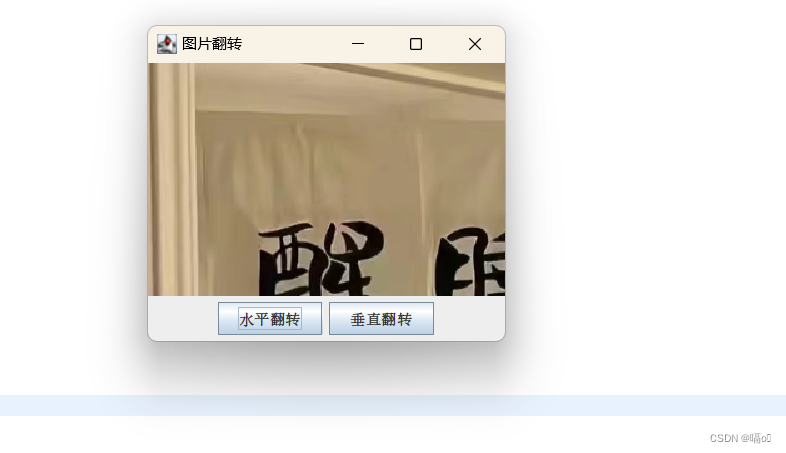

19.6翻转照片

import java.awt.*;
import java.awt.event.*;
import java.io.*;
import javax.swing.*;
import javax.imageio.ImageIO;public class PartImage extends JFrame {private Image img;private int dx1, dy1, dx2, dy2;private int sx1, sy1, sx2, sy2;private int width = 300, height = 200;// 图片宽高private JButton vBtn = null;// 垂直翻转按钮private JButton hBtn = null;// 水平翻转按钮private CanvasPanel canvasPanel = null;public PartImage() {try {img = ImageIO.read(new File("src/cow.jpg"));// 读取图片文件} catch (IOException e) {e.printStackTrace();}dx2 = sx2 = width; // 初始化图像大小dy2 = sy2 = height;vBtn = new JButton("垂直翻转");hBtn = new JButton("水平翻转");JPanel bottom = new JPanel();bottom.add(hBtn);bottom.add(vBtn);Container c = getContentPane();c.add(bottom, BorderLayout.SOUTH);canvasPanel = new CanvasPanel();c.add(canvasPanel, BorderLayout.CENTER);addListener();setBounds(100, 100, 300, 260); // 设置窗体大小和位置setDefaultCloseOperation(JFrame.EXIT_ON_CLOSE); // 设置窗体关闭模式setTitle("图片翻转"); // 设置窗体标题}private void addListener() {vBtn.addActionListener(new ActionListener() {public void actionPerformed(ActionEvent e) {sy1 = Math.abs(sy1 - height);// 纵坐标互换sy2 = Math.abs(sy2 - height);canvasPanel.repaint();}});hBtn.addActionListener(new ActionListener() {public void actionPerformed(ActionEvent e) {sx1 = Math.abs(sx1 - width);// 横坐标互换sx2 = Math.abs(sx2 - width);canvasPanel.repaint();}});}class CanvasPanel extends JPanel {public void paint(Graphics g) {g.drawImage(img, dx1, dy1, dx2, dy2, sx1, sy1, sx2, sy2, this);// 绘制指定大小的图片}}public static void main(String[] args) {new PartImage().setVisible(true);}
}

19.6.3图像旋转

语法：

rotate(double theta)

theta:指旋转的弧度

注：传入参数只能是弧度

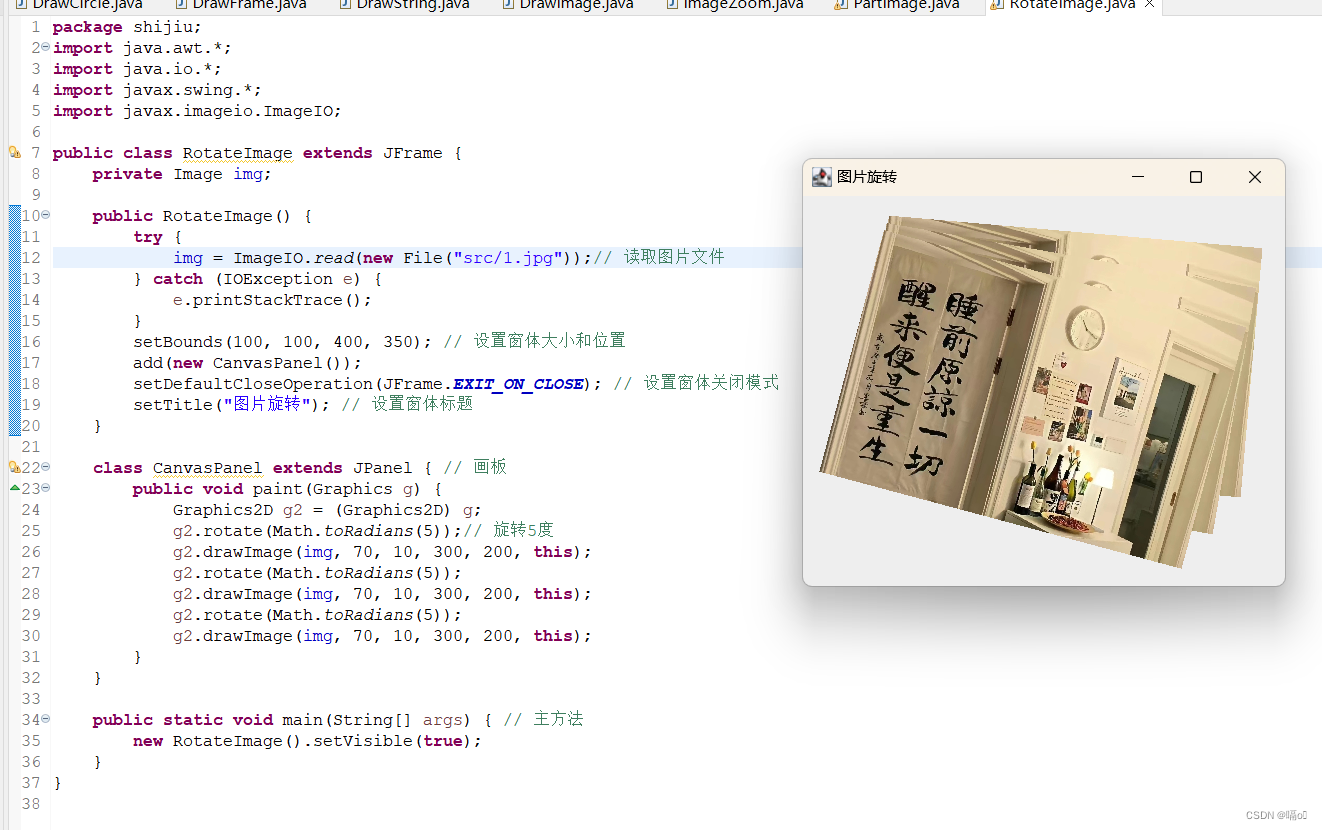

19.7让照片围绕左上角点旋转

19.6.4图像倾斜

语法：

shear（double shx,double shy)

shx: 水平方向的倾斜量            shy:垂直方向的倾斜量

19.8让照片变成向做倾斜的平行四边形现状
