FCN网络(Fully Convolutional Networks)

首个端到端的针对像素级预测的全卷积网络

原理：将图片进行多次卷积下采样得到chanel为21的特征层，再经过上采样得到和原图一样大的图片，最后经过softmax得到类别概率值

将全连接层全部变成卷积层：通常的图像分类网络最后几层是全连接层，全连接层的输入节点的个数是固定的，所以对输入图片的大小有严格的要求，将全连接层的权重转换到全连接层当中，此时对输入网络的图片大小就没有那么多限制了
若输入图片的高度和宽度大于24×24，则最终得到的特征层输出高度宽度会大于1，最终可以可视化为一张图片

FCN网络结构

论文中忽略了卷积层
32倍上采样 得到 FCN-32s
16倍上采样 得到FCN-16s
8倍上采样 得到FCN-8s
（上采样使用转置卷积实现）

图片首先经过Backbone

卷积输出计算公式
width_out = (width_in - k + 2p)/s + 1
k=卷积核大小
p=填充
s=步长

图片经过FC6卷积层（padding=3,k=7,s=1,p=3）经计算，特征图的width和height不会改变width_out = (width_in -7 + 2×3)/1+1 = width_in

图像经过FC7卷积层(padding=3,k=1,s=1,p=0)经计算，特征图的width和height不会改变 width_out = (width_in - 1 + 2×0)/1+1 = width_in

图像经过Conv2d卷积层 卷积核个数等于分类类别个数（特征图高宽不变，chanel会变为num_cls）

最后经过一次转置卷积（双线性差值来初始化转置卷积的参数，还原到原图大小），上采样32倍，最终特征图大小变为 h×w×num_cls

最后经过softmax处理 得到针对每一个像素的预测类别

FCN-32S 最后直接使用转置卷积上采样32倍到原图，太过强人所难了

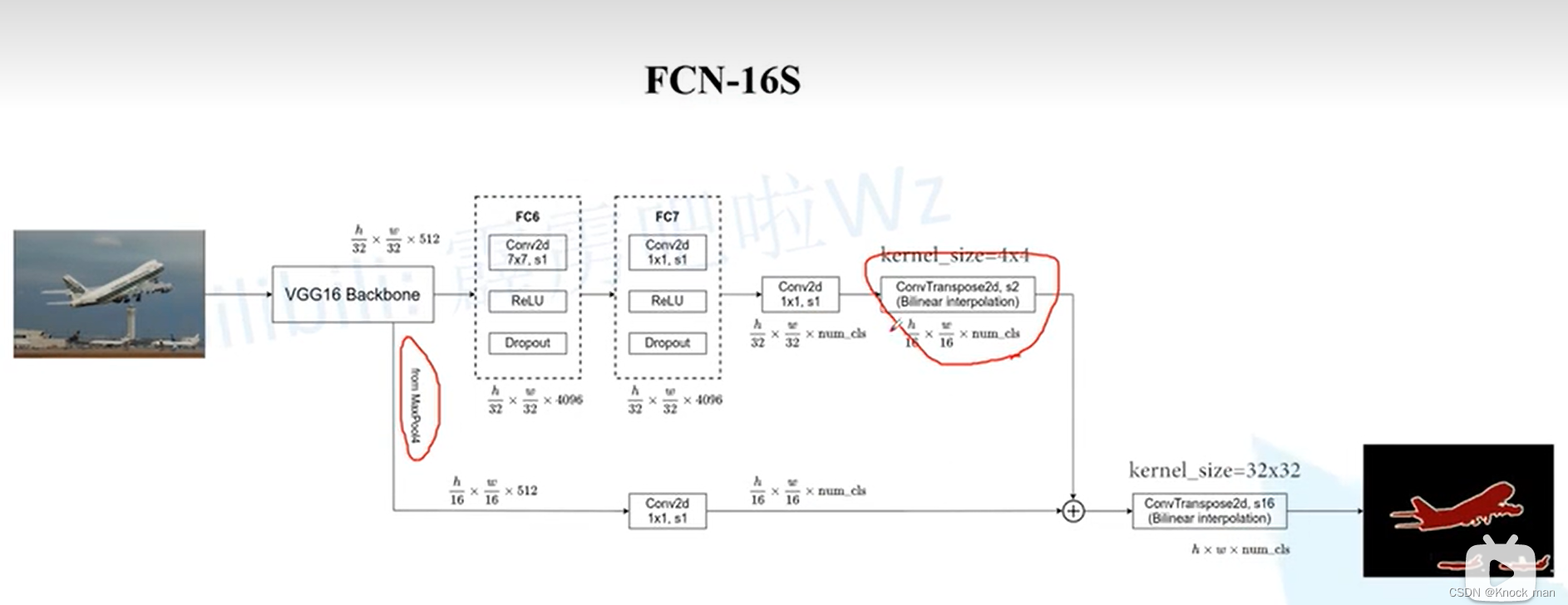

FCN-16S 在Conv2d卷积上采样2倍(h/16 × w/16 × num_cls) #加和# VGG的底层max plooling4产生的特征图信息 经过Conv2d的卷积(h/16 × w/16 × num_cls) → 上采样16（h × w × num_cls）倍得到原图大小

FCN-8S 在FCN-16S 基础上 再结合了VGG 底层maxplooling3产生的特征图信息

总的来说 FCN-8S 在FCN-16S 其实在FCN32S的基础上多次使用了底层的特征图信息，使每次上采样（转置卷积）跨越没有那么大
