CH5xx USB下载工具

CH5xx USB下载工具

1.前言

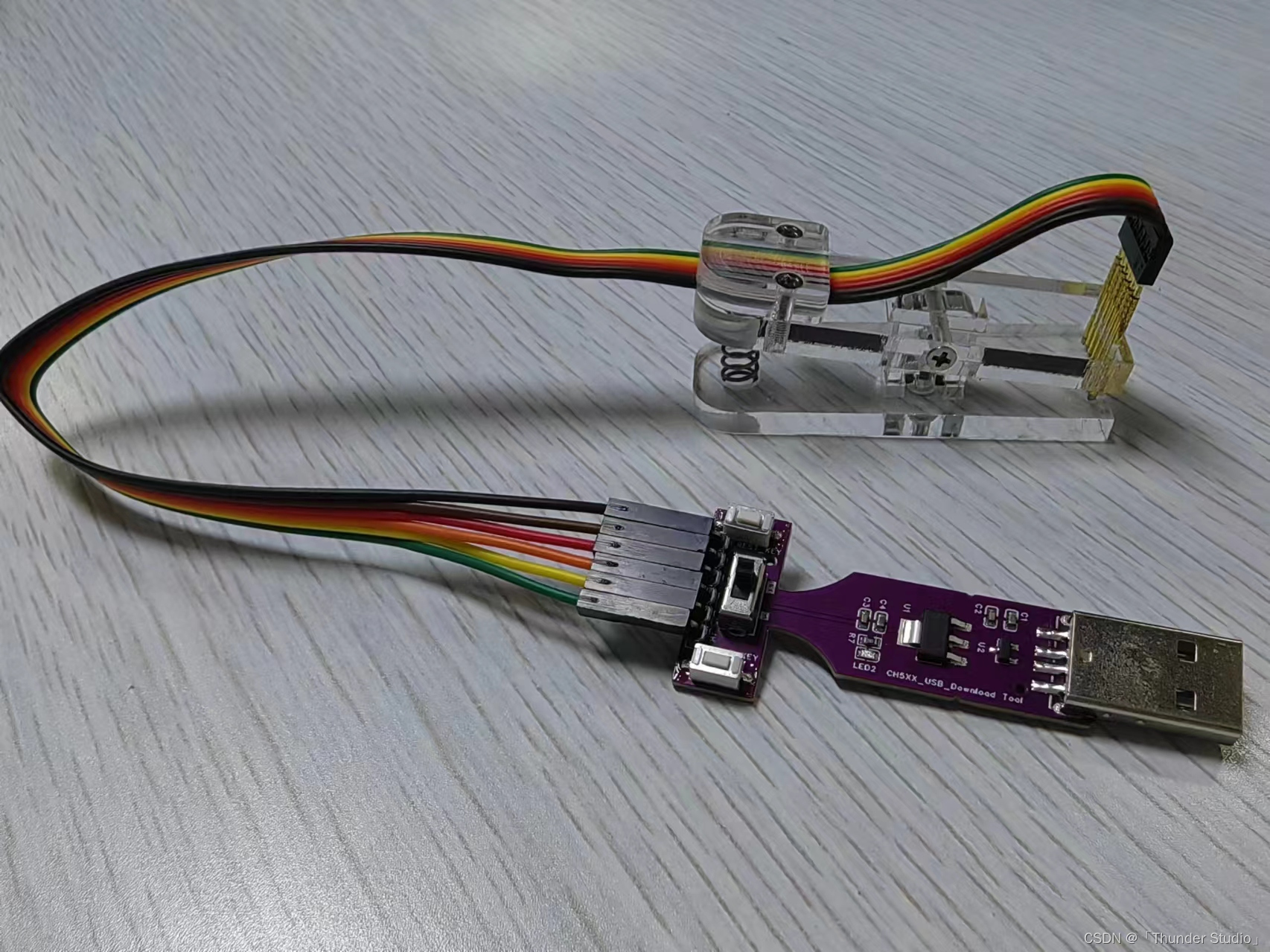

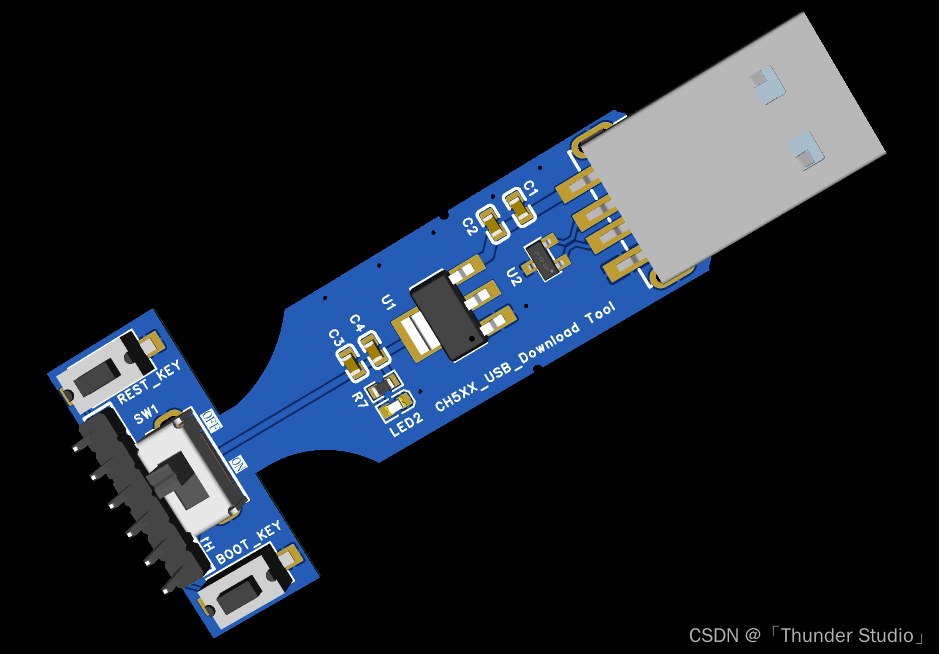

CH5xx USB下载工具是一款专为沁恒 CH5xx系列 BLE SOC设计的程序的下载工具。这款工具与串口下载相比较，不仅提供了稳定的数据传输能力，而且提高了程序的下载速率。

2.介绍

WCH蓝牙芯片有三种下载方式：

• USB下载
• 串口按键下载
• 串口免按键下载
• SWD下载（link下载）

首先，请务必下载官方最新ISP工具：
WCHISPTool_Setup.exe - 南京沁恒微电子股份有限公司
其次，手动下载两个驱动：
CH343SER.EXE - 南京沁恒微电子股份有限公司 (wch.cn)
CH372DRV.EXE - 南京沁恒微电子股份有限公司 (wch.cn)
下载完成后重启电脑。目的是防止进boot无法识别芯片。

原厂Boot下载原理：
芯片在上电（假定100ms）内检测boot脚（PB22/PB11）是否有拉低；检测APP代码的前几个字节是否有数据；检测串口是否有接收到特定数据。
下载的方式也是基于这三种方式引出：

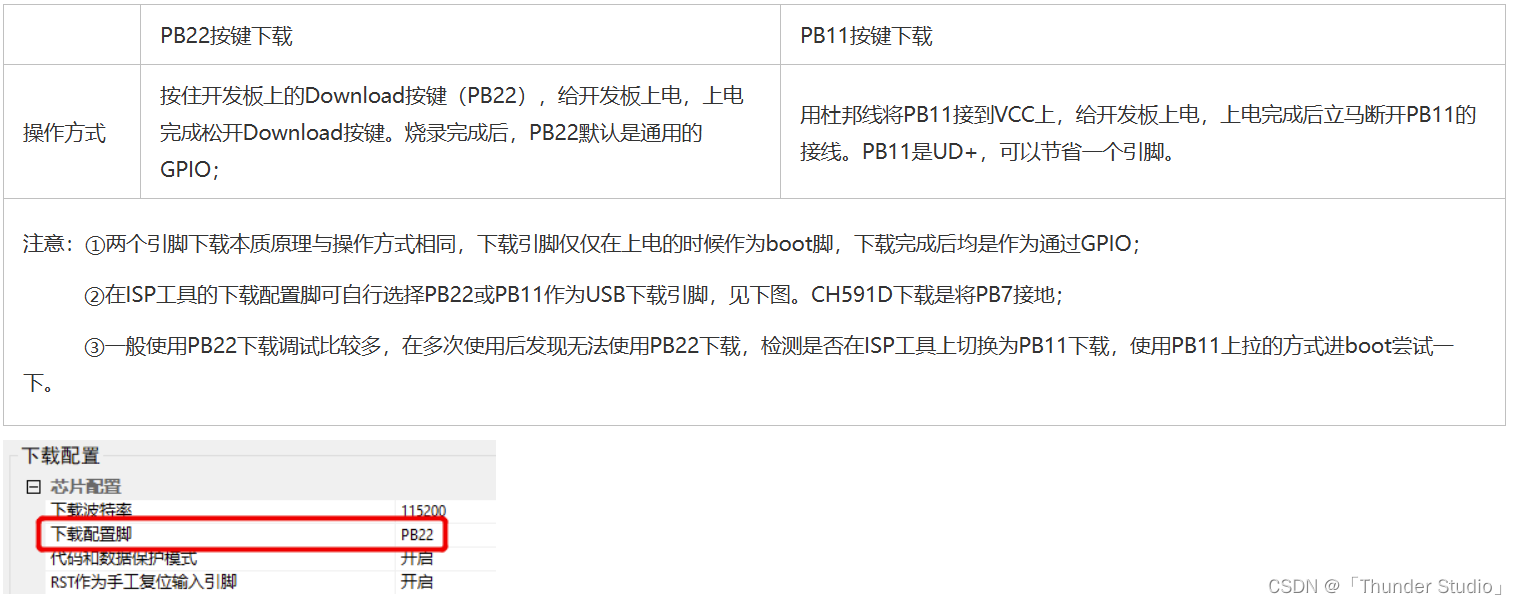

① USB或者串口按键下载，上电100ms内检测PB22是否拉低，如果拉低，则进入boot；

② 检测APP前几个字节是否有数据，因此可以通过擦除前几个字节，并进行手动复位实现进入boot的效果；

③ 串口免按键下载：点击下载后，上位机会持续给芯片发送串口数据，这时候需要重新拔插，但是因为boot有检查时间（假定100ms），如果先接上vcc或者串口灌电，导致100ms内没有来得及传输串口数据，则会下载失败。这也是串口免按键下载会有失败概率的原因。一般建议先插上GND，然后VCC/TX/RX同时插上，防止倒灌电导致100ms内没有来得及传输串口数据。

*注意：*如果仅供电但是无数据线连接，如果拉低boot脚可以进入boot模式，并查看到10s内是不跑用户代码的（10s后退出），但是ISP工具不会识别（无数据线导致的）。如果typec（有数据线）进入boot并且ISP工具打开但是不下载，则会在60s后退出（ISP工具未开启则等到10s）。

3. USB下载

4. 串口免按键下载

① 接线：
接线串口1（只有串口1可以作为串口下载），即CH340 - 开发板：VCC - VCC GND - GND RX - PA9 TX - PA8；

② ISP工具配置：

③ 操作步骤：
1.串口与芯片的四根杜邦线已经接上，ISP工具也如上配置好且点击下载，ISP显示等待设备接入。
2. 快速拔下VCC杜邦线，然后快速插上，ISP工具会显示下载成功

注意：如果按照上述操作成功概率低，可以如下操作：拔下四根杜邦线，然后快速插上，注意插上杜邦线的速度要快，并注意先插上GND，然后TX RX，最后VCC，这样可以提高成功的概率（经验）。如下图接线，确保GND先接上，最后接上VCC：

4.SWD下载

注意，使用蓝牙功能时，不建议使用仿真。仿真添加断点会导致蓝牙透传出问题（蓝牙透传对时间要求很高），从而导致断连。如果使用睡眠模式则无法使用仿真功能，因为主频已经停止运行了。
