Matlab自动消除论文插图白边的7种方法

通过Matlab所绘制的插图，如不进行一定的调整，其四周往往存在一定范围的白边。

白边的存在会影响数据展示效果，有时也会给论文的排版造成一定麻烦。

要想消除白边，一种简单的方法是，在导出插图后，用其它软件的‘裁剪’功能，手动裁掉白边。

然而，这一办法，处理一两张图片还好，一旦量多起来，那简直是灾难。

所以要想办法在源头解决问题，避免过多的机械劳动。

目前消除白边的思路主要有两种，一种是画布填充，一种是直接裁剪。

画布填充法作用于图片导出前，通过一定的手段使绘图区域填充整个画布，其优点在于导出图片后不会改变画布尺寸，但操作相对复杂。

直接裁剪法作用于图片导出过程中，通过一定的图片导出工具直接识别、裁剪画布中白边部分，其优点在于操作简单，但会导致画布尺寸的改变。

由于两种方法作用于不同的作图阶段，因此可以结合使用。

---

方法1

LooseInset是Matlab坐标轴的一个隐藏属性，其默认值是[0.13, 0.11, 0.095, 0.075]，从而为刻度标记留出一定的空间。

若将其清零，则可以消除白边。

set(gca, 'LooseInset', [0,0,0,0]);

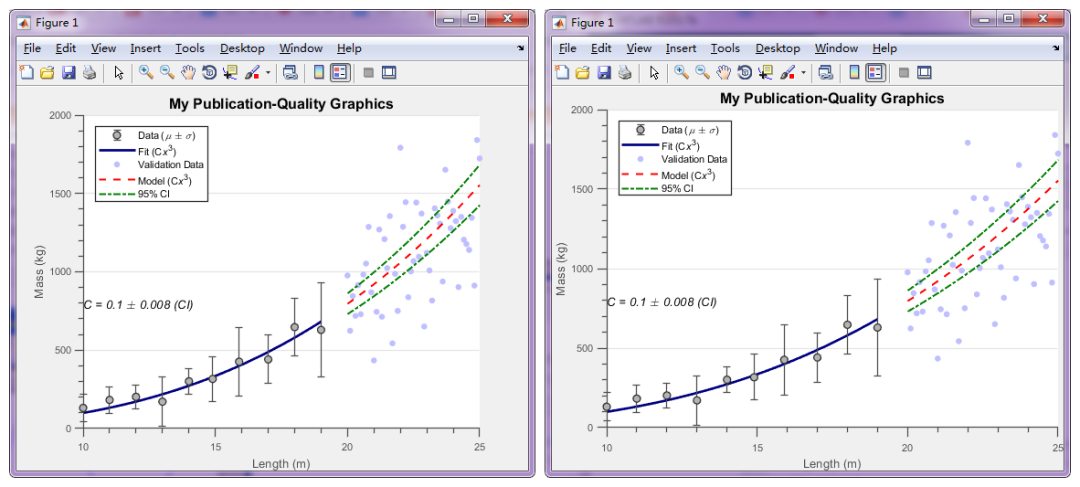

效果如下图所示：

方法2

另一种方法是结合TightInset属性与LooseInset属性。

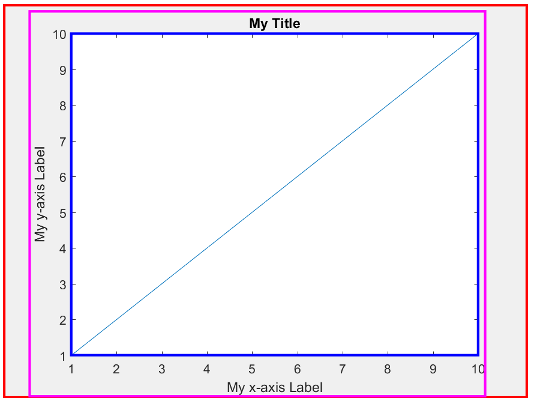

Matlab中，坐标轴的Positon（蓝色），OuterPosition（红色）与TightInset（品红）范围如图所示。

set(gca,'LooseInset',get(gca,'TightInset'))

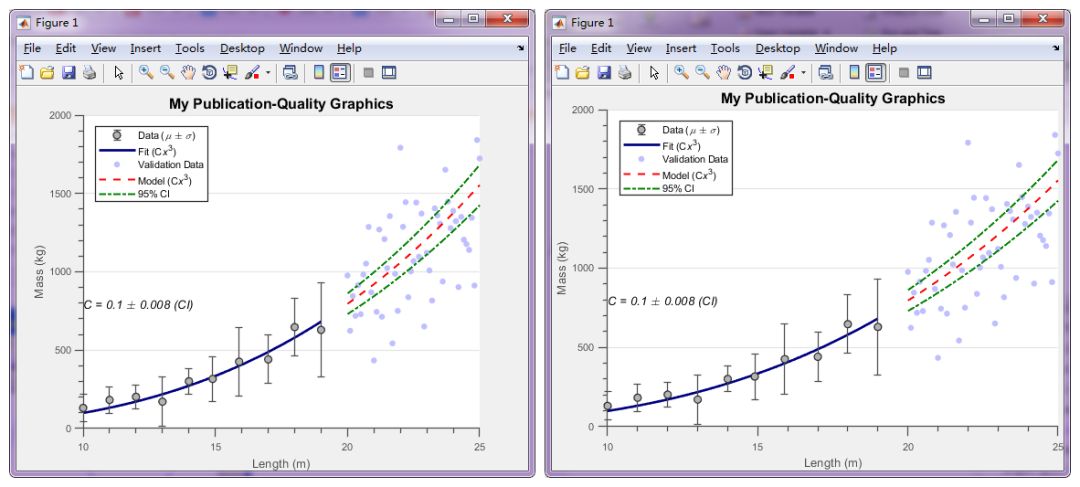

效果与1基本一致：

方法3

通过改变坐标区的‘Position’信息以消除白边。

set(gca, 'Position', get(gca,'OuterPosition') - ...    get(gca,'TightInset') * [-1 0 1 0; 0 -1 0 1; 0 0 1 0; 0 0 0 1]);

方法4

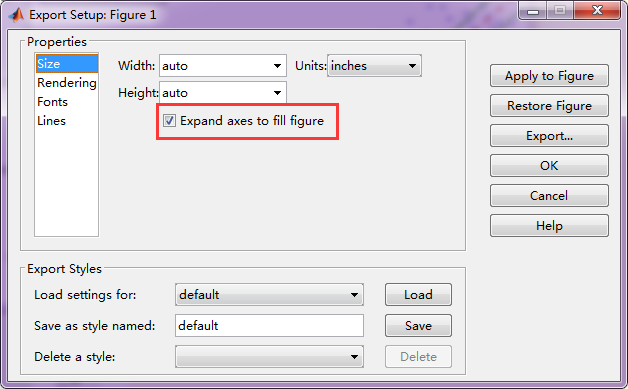

在File>export setup中，选择‘Expand axes to fill figure’。

效果与上述三种方法效果类似。

方法5

有时候，会遇到坐标轴刻度间距一致（axis equal），且数据纵横坐标范围相差较大的情况。

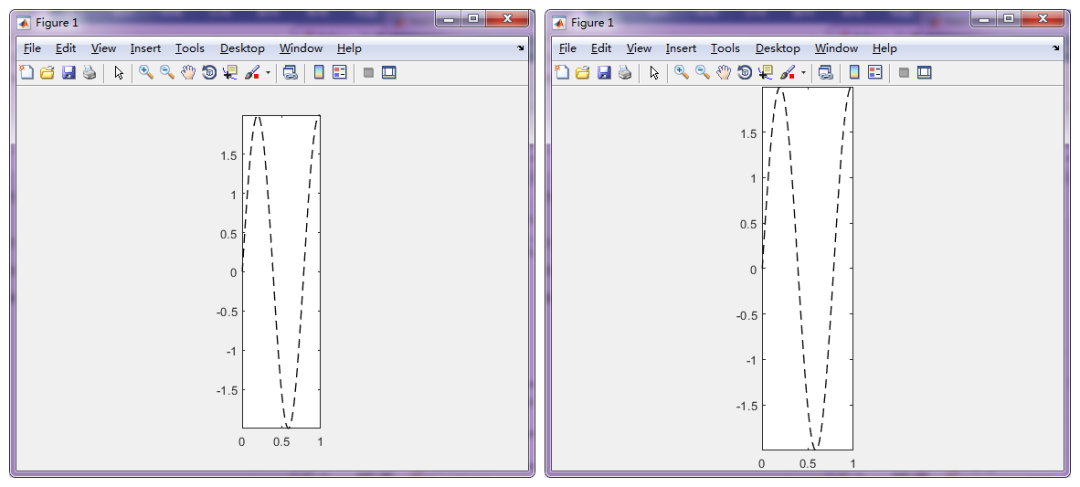

比如这样：

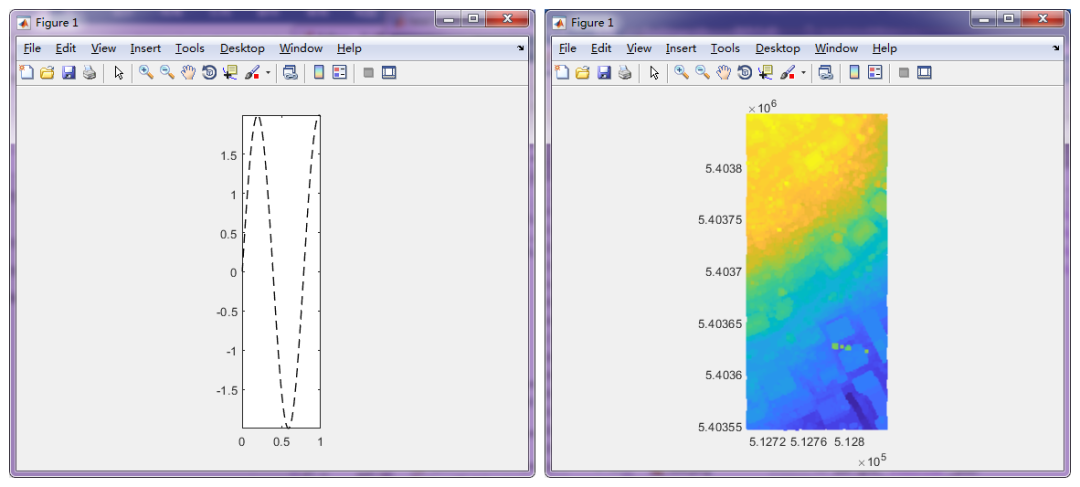

或是这样：

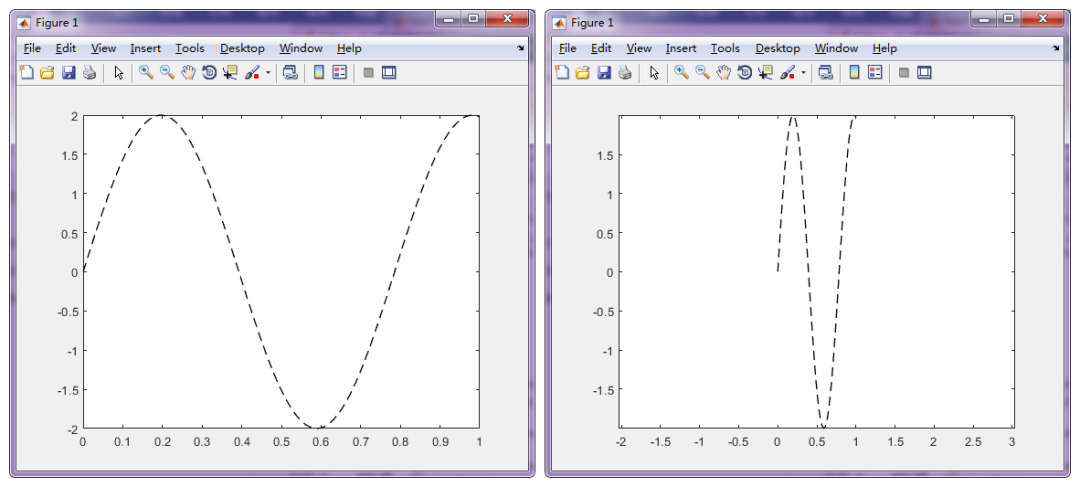

左图没加‘axis equal’，右图加了‘axis equal’。其中，右图坐标区的空白可以用axis tight消除：

这时，若使用前述方法，往往只能在一个方向去掉白边。

主要原因在于窗口的尺寸是不变的，坐标区的纵横比又是锁定的。

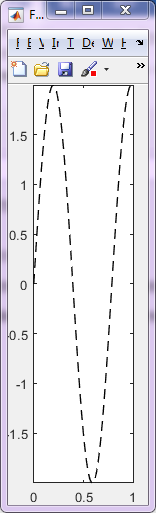

所以，可以计算坐标区长度与宽度的比例，通过改变figure窗口尺寸以使坐标区填充画布：

pos=get(gcf,'Position'); % 获取窗口尺寸信息pos(3)=pos(4)/3; %将窗口宽度设为高度的三分之一set(gcf,'Position',pos) % 更新窗口尺寸

该方法对其它情况其实同样有效，只是窗口、坐标区尺寸的设置会麻烦些。

方法6

利用export_fig图片导出工具，在导出图片的同时可直接裁剪白边：

export_fig test.png -r300

方法7

利用exportgraphics函数，同样可以在导出图片的同时可直接裁剪白边：

exportgraphics(figureHandle,'test.png','Resolution',300)

其效果同export_fig类似。

以上。
