触摸屏与PLC之间如何快速实现无线PPI通信？

PPI协议是西门子为S7-200专门开发的通信协议，是不开放的协议，CPU自带的两个通信口（Port0，Port1）均支持该协议，S7-200的一些通信模块也支持PPI协议。编程软件Micro/WIN与CPU进行编程通信也使用PPI协议，编程下载必须使用配套的PPI线缆。

PPI是一种主从协议，CPU既可以做主站，又可以做从站。主站靠PPH协议管理与从站通讯，所有的通信程序运行在主CPU上，从站设备不需要专门的通信代码，根据主站的请求做出对应响应，实现CPU之间的数据交换。

采用PPI协议可以构成由单主站多从站构成简单的PPI网络，也可设置多个主站和若干从站构成的复杂通信网络，但是主站数量一般不超过32个。

因此，想要实现触摸屏与PLC之间无线PPI通信，就需要用到S7-200PLC，以及西门子PLC专用无线通讯终端DTD434MC，作为实现无线通讯的硬件设备。

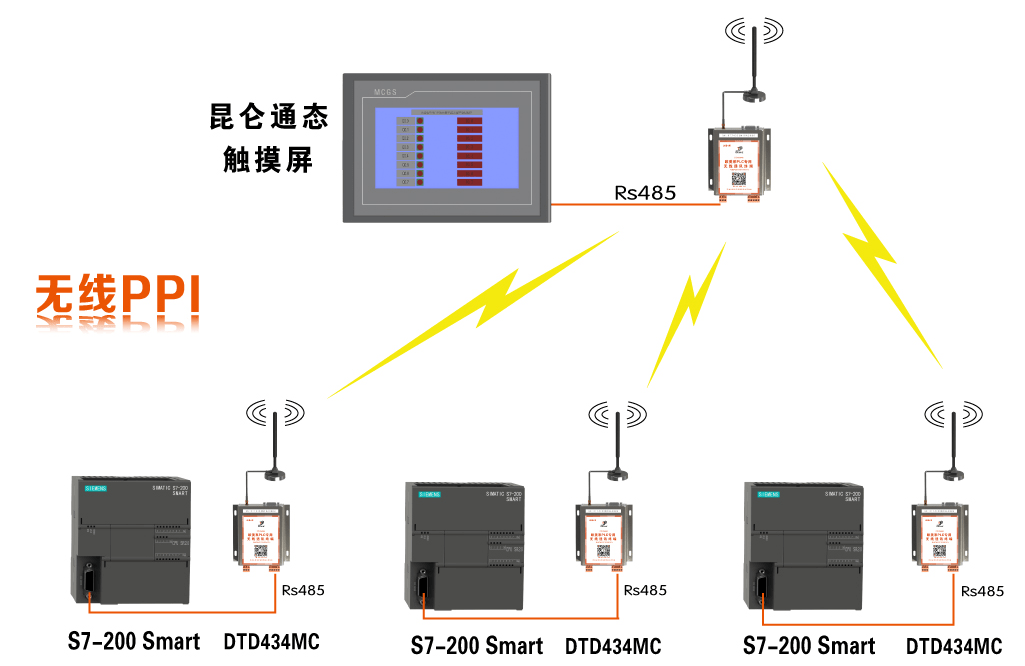

无线PPI网络组成：

通过西门子PLC专用的无线通讯终端DTD434MC可以方便快捷的实现无线 PPI网络，无需更改网络参数直接替换有线连接。本系统是一个典型的无线PLC控制系统，由一台昆仑通态触摸屏TPC7062TD和一台S7-200SMART配合两台无线通讯终端DTD434MC组成。触摸屏与PLC之间通过无线模块DTD434MC代替RS485现场总线，最终实现触摸屏与PLC之间的无线通讯。

软件下载：

分别下载需要用到的西门子S7-200SMART下载程序和触摸屏组态。

硬件连接：

1.主站接线

所用设备：MCGS触摸屏；无线通讯终端DTD434MC；导线；天线。

主站接线示意图：

主站接线说明：

第一步：用一根红色导线将触摸屏Rs485端口的7脚与DTD434MC的A端口相连接；用另一根黑色素导线将触摸屏Rs485端口的8脚与DTD434MC的B端口相连接

第二步：无线通讯终端设置开关中最后一位（K8-8）拨码开关向上

第三步：给无线通讯终端接入天线

第四步：全部接线结束后，给触摸屏与无线通讯终端供电

2. 从站接线

所用设备：西门子S7-200Smart；无线通讯终端DTD434MC；西门子专用Rs485线；天线。

从站接线示意图：

从站接线说明：

第一步：将西门子PLC专用Rs485线的串口端接入S7-200SMART的串口处

第二步：将另一端红线接入DTD434MC的A端口，将黑线接入B端口

第三步：无线通讯终端设置开关中最后一位（K8-8）拨码开关向上

第四步：给无线通讯终端接入天线

第五步：全部接线结束后，给PLC与无线通讯终端供电

触摸屏实现PPI主站无线网络：

1.触摸屏输出信号

点击触摸屏上的西门子S7-200SMART上通讯例程Q0.0到QQ0.7输出信号到PLC上，则与之对应的PLC 上DO指示灯相对亮起，无线通讯连接成功。

2.PLC输入信号

取导线短接M与1M端子，另一根导线连接L+端子，导线另一端悬空，悬空端分别接入DI端的输入端子0、1、2、……7等输入端子，每接入一路，则威纶通触摸屏上IO条形指示灯绿色亮起。

此时昆仑通态触摸屏与S7-200SMART之间完成无线通讯。
