PW37R_V1 产品规格书

概述

PW37R_V1是一款采用3.7英寸黑白红三色电子纸显示的电子标签，采用一种先进的无线自动更新系统，实现无线传输。

通过http，mqtt协议更新数据和控制该款电子标签的显示等操作，显示内容可自定义。内置电池供电，可Type-C接口充电，续航时间充一次电管用一年。

规格及特性

产品信息

PW37R_V1 产品基础信息如下：

型号	颜色	描述	MAC地址
PW37R_V1	白色&灰外圏	3.7寸黑白红点阵电子纸	8字节MAC

8字节MAC地址是电子标签唯一身份信息(必须保证唯一，不能重叠)，用于产品绑定及维护。

产品外观

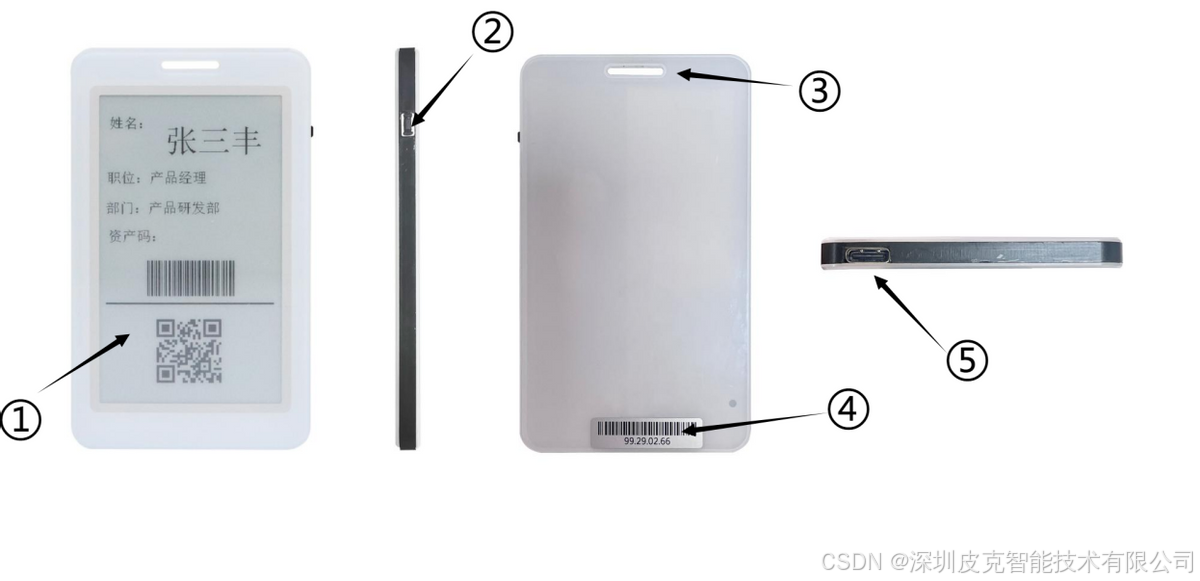

产品四视图

正面 侧面 背面 底面

1. 显示区域：EPD电子纸墨水屏幕显示区域
2. 按键位置: 可随意切换页面
3. 固定方式：挂绳
4. MAC地址：电子标签MAC地址背面显示
5. 充电位置: 可Type-C接口充电

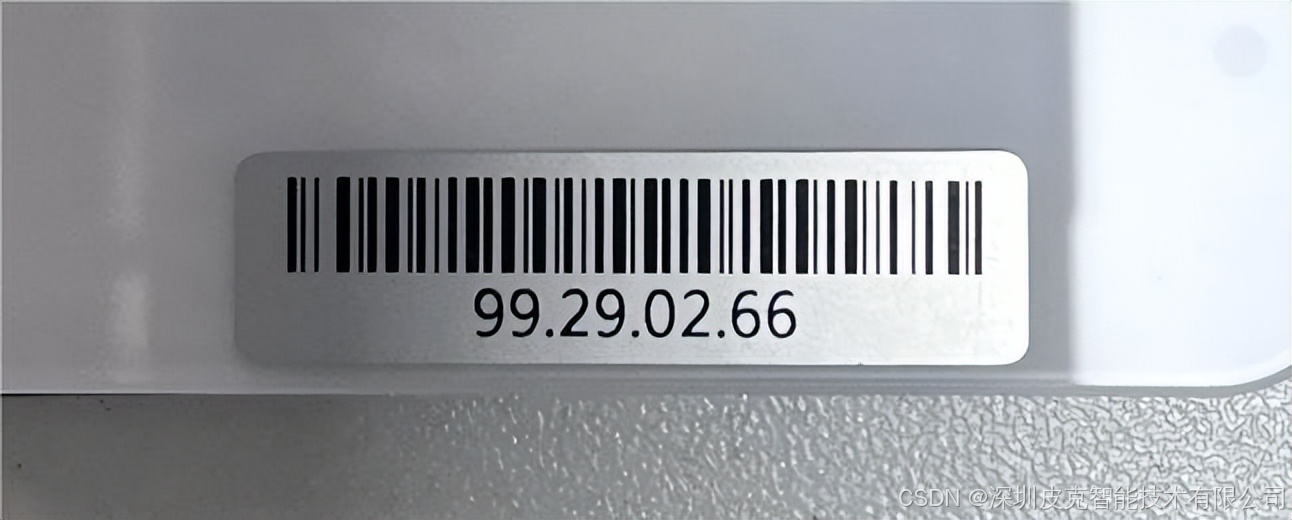

背面MAC地址区域

电子标签MAC地址条形码粘贴在背后正中间位置。

内容由产线打印，位置、字体等规格以厂家的规格为准。

出厂状态

电子标签的出货标准包括如下表内容：

项目	标准
出货标准	所有功能测试正常，包括功能、刷屏、 电流、组网、低压检测等基础测试
	产品显示对比度与封样样品一致
	产品显示不能有水纹、残影
	产品正面（显示屏面）需贴保护膜
	白色袋子和白色外包装

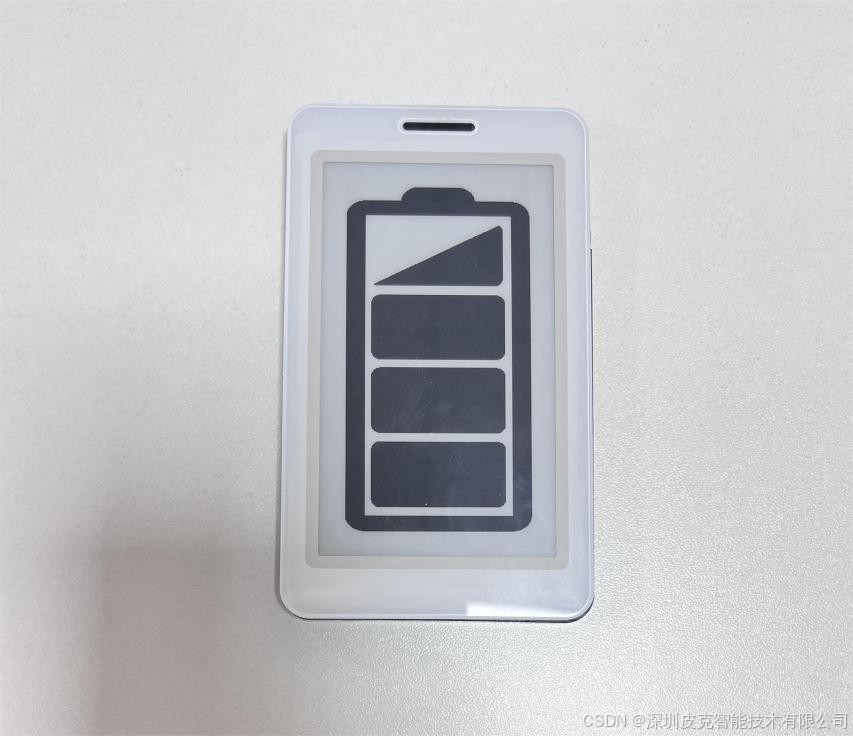

出厂显示内容

标签屏幕的默认出厂状态如下图：

产品规格

产品参数

无线电子标签
产品型号	PW37R_V1
显示尺寸（inch）	3.7
分辨率	280*480
DPI	150
显示颜色	黑/白/红
视角	180°
产品外型尺寸	62.5*106*6.5mm
产品外观	白色
材质	ABS
工作寿命	充一次电管用一年
电池参数
电池规格	500mAh
供电方式	Type-C接口充电
射频参数
通讯协议	无线传输
传输距离	半径10-20m
无线固件更新	是
支持远程控制	是
支持接口对接	是
通信方式	2.4G wifi b/g/n
用户操作平台
电脑 web端
环境参数
工作温度	0~50℃
存储温度	0~50℃
认证规范
合规认证	CE, RoHS

功能介绍

功能列表
产品型号	PW37R_V1
屏幕显示区域	屏幕显示	 采用点阵电子纸屏幕，超宽视角，高对比度， 适应复杂灯光环境  可以灵活显示文字、数字、图片、条码、二维码等信息  在显示区域内，显示位置、字号、内容等都可 以自定义，也可导入图片或模板

应用场景

电子标签可应用于办公、教育、物流、零售、广告、医疗、工业、交通等多个领域，

PW37R_V1电子标签因其产品特点，

主要应用于以下场景区域（包括但不限于）：

 会议门牌、桌牌

 班级门牌

 病房门牌、床头卡、床尾卡

 电子吊牌

 仓储标签、电子价签

注意事项

运输注意事项

 运输过程中注意防水，不要过水，导致电子标签损坏；

 运输过程中注意不要挤压电子标签，以防止屏幕损坏；

 运输过程中注意环境温度不要超过 50 度

 运输过程中注意不可 2层或多层栈板垒落，不可被重物挤压。

使用注意事项

 保持标签使用环境，环境温度控制在 0~50 度；

 定期清洁屏幕，保证电子标签干净整洁；

 请勿私自拆开电子标签；

 使用过程中注意防水，不要过水；

 使用过程中注意防撞。

存储注意事项

 存储环境要防火、防潮（湿度不得高于 70%）、防高温（温度不得高于 50 度）、防积压、防 脏污、防重物挤压、防破损；

 存储环境不得低于 0 度，否则易造成电池失效。
