【0x0043】HCI_Write_Inquiry_Scan_Type详解

目录

一、命令概述

二、命令格式及参数说明

2.1. HCI_Write_Inquiry_Scan_Type命令格式

2.2. Scan_Type

 2.3.具体格式示例

三、响应事件及参数说明

3.1. HCI_Command_Complete事件

3.2. Status

四、命令执行流程

4.1. 命令准备阶段

4.2. 命令传输阶段

4.3. 命令处理阶段

4.4. 结果反馈阶段

4.5. 主机响应阶段

4.6. 示例代码

 五、使用场景

5.1. 设备发现与配对

5.2. 连接状态管理

5.3. 低功耗管理

5.4. 安全与隐私

5.5. 特定环境下的设备发现优化

5.6. 蓝牙网络管理和优化

六、注意事项

6.1. 兼容性考虑

6.2. 性能影响

6.3. 错误处理

6.4. 安全考虑

---

HCI_Write_Inquiry_Scan_Type是蓝牙主机控制器接口（Host Controller Interface，HCI）中的一个命令，用于设置蓝牙设备的查询扫描（Inquiry Scan）类型。查询扫描是蓝牙设备用于发现周围其他蓝牙设备的一种机制。通过这个命令，主机可以控制蓝牙设备在查询扫描过程中的行为和特性。

一、命令概述

主要功能是设置本地蓝牙基本速率 / 增强数据速率（BR/EDR）控制器的查询扫描类型配置参数。它在蓝牙通信中起着关键的作用，因为查询扫描是蓝牙设备发现周围其他蓝牙设备的重要机制之一。通过这个命令，设备可以调整其在查询扫描过程中的行为，以适应不同的应用场景和需求。

• 控制设备可发现性：通过设置不同的查询扫描类型，可以控制蓝牙设备自身的可发现性程度。例如，在一般查询扫描模式下，设备更容易被其他设备发现，因为它持续扫描的时间较长，发出的查询请求也更多。而在有限查询扫描模式下，设备的可发现性相对较低，因为扫描时间较短。
• 优化资源使用：不同的查询扫描类型对设备的资源消耗不同。有限查询扫描可以节省设备的电量和处理资源，因为它扫描的时间较短，减少了设备在扫描过程中的功耗和处理器占用。而一般查询扫描可能会消耗更多的资源，但能提供更全面的设备发现能力。
• 适应不同应用场景：根据具体的应用需求，可以选择不同的查询扫描类型。例如，在需要快速连接到特定设备的场景下，可以使用有限查询扫描，以减少扫描时间并尽快进入连接建立阶段。而在需要广泛搜索周围设备的场景下，如蓝牙设备配对中心，一般查询扫描可能更合适。

二、命令格式及参数说明

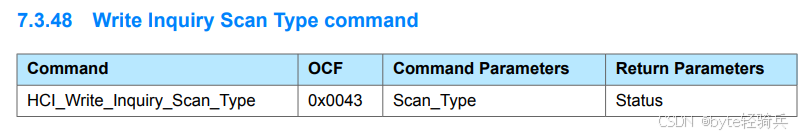

2.1. HCI_Write_Inquiry_Scan_Type命令格式

HCI_Write_Inquiry_Scan_Type命令的格式通常遵循HCI（Host Controller Interface）命令包的通用结构。

具体参数可能因蓝牙规范版本的不同而有所差异，但一般包括以下内容：

• HCI Packet Indicator：表示该数据包的类型。对于命令包，其值通常为0x01。
• Opcode（操作码）：由OGF（Operation Group Field，操作组字段）和OCF（Operation Code Field，操作码字段）组成。
  • OGF：操作组字段，用于标识命令所属的操作组。对于HCI_Write_Inquiry_Scan_Type指令，OGF通常为0x03，表示该指令属于HCI Control and Baseband commands（HCI控制和基带命令）。
  • OCF：在OGF指定的组内，唯一标识该命令的字段。对于HCI_Write_Inquiry_Scan_Type命令，OCF的值是特定的，但可能因蓝牙规范版本而异。
• Parameter Total Length（参数总长度）：表示后续参数部分的字节数。对于HCI_Write_Inquiry_Scan_Type命令，参数长度通常为1字节（因为只包含一个扫描类型参数）。
• Parameters（参数）：紧接参数长度字段之后，包含实际要设置的扫描类型值。
  • Scan_Type：这是一个字节的参数，用于指定查询扫描类型。具体的取值和含义由蓝牙规范定义。

2.2. Scan_Type

Scan_Type参数是蓝牙设备在进行扫描时的重要配置之一，它决定了设备如何接收和处理来自其他蓝牙设备的广播数据包。通过正确设置Scan_Type参数，可以优化设备发现过程，提高扫描效率，并降低功耗。

 Scan_Type 的大小为 1 个八位字节（octet），意味着这个参数占用 1 个字节的存储空间。

• 0x00 - Standard Scan (default)：标准扫描类型，通常也是默认的扫描类型。

  • 当 Scan_Type 设置为 0x00 时，蓝牙设备将执行标准扫描操作。具体的标准扫描行为可能包括在特定的时间间隔内监听蓝牙信号，以发现周围的蓝牙设备。这种扫描方式可能是一种较为常规的、平衡性能和功耗的扫描方式。
  • 作为默认值，在没有特殊需求的情况下，设备通常会使用标准扫描来进行设备发现和连接建立等操作。

• 0x01 - Interlaced Scan：交织扫描类型。

  • 交织扫描可能涉及一种更为复杂的扫描策略，例如在不同的时间点或频率上交替进行不同类型的扫描操作，或者与其他设备的扫描行为进行协调以提高扫描效率和准确性。
  • 具体的交错扫描行为取决于蓝牙设备的实现和应用场景。这种扫描类型可能适用于特定的环境或需求，例如在高干扰环境中提高设备发现的准确性，或者在需要与多个设备进行协调扫描的情况下使用。

• All other values - Reserved for future use：除了 0x00 和 0x01 之外的其他所有取值目前都被保留用于未来的使用。

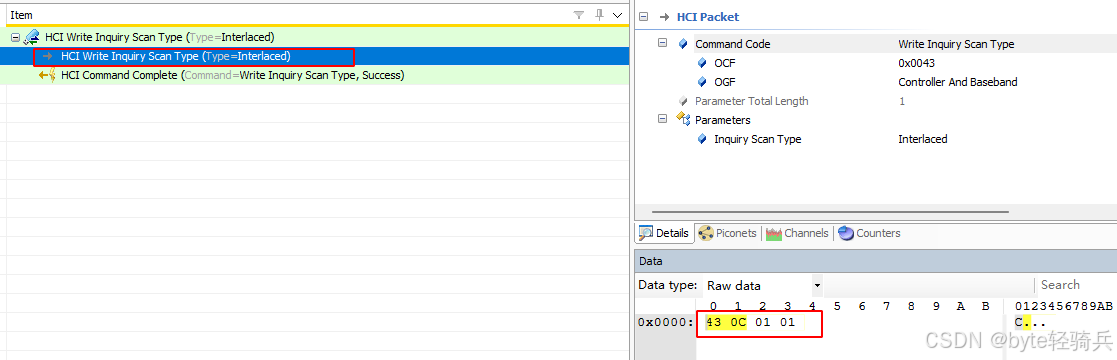

 2.3.具体格式示例

假设我们使用的是蓝牙核心规范中定义的格式，并且OCF对于HCI_Write_Inquiry_Scan_Type命令是已知的（注意：实际OCF值需要查阅特定版本的蓝牙核心规范）：
