快速上手！低功耗Air724UG模组软件指南：FTP示例

Air724UG模组集成了高性能处理器和丰富的外设接口，支持多种通信协议，包括FTP（文件传输协议）。通过Air724UG模组，开发者可以轻松实现设备的远程文件管理功能。一起接着看下去吧！

一、简介

FTP（File Transfer Protocol，文件传输协议） 是 TCP/IP 协议组中的协议之一。

FTP 协议包括两个组成部分，其一为 FTP 服务器，其二为 FTP 客户端。其中 FTP 服务器用来存储文件，用户可以使用 FTP 客户端通过 FTP 协议访问位于 FTP 服务器上的资源。在开发网站的时候，通常利用 FTP 协议把网页或程序传到 Web 服务器上。此外，由于 FTP 传输效率非常高，在网络上传输大的文件时，一般也采用该协议。

默认情况下 FTP 协议使用 TCP 端口中的 20 和 21 这两个端口，其中 20 用于传输数据，21 用于传输控制信息。但是，是否使用 20 作为传输数据的端口与 FTP 使用的传输模式有关，如果采用主动模式，那么数据传输端口就是 20；如果采用被动模式，则具体最终使用哪个端口要服务器端和客户端协商决定。

二、演示功能概述

本教程教你如何使用开发板登录 FTP 服务器访问服务器资源。

功能定义：

1、登录 FTP 服务器

2、读取服务器上的文件资源

3、在 FTP 服务器上创建目录

三、准备硬件环境

3.1 开发板准备

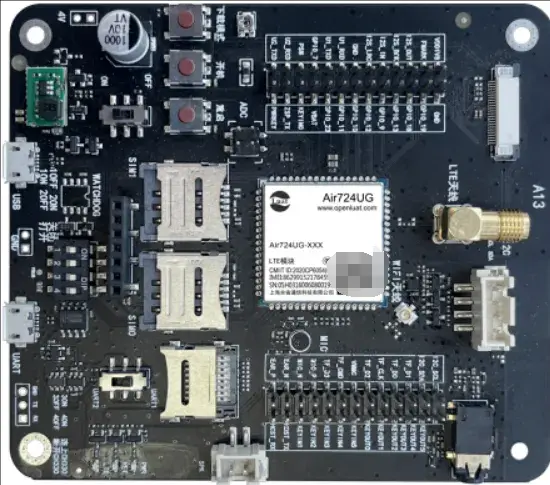

使用 EVB_Air724 开发板，如下图所示：

此开发板的详细使用说明参考：

https://docs.openluat.com/air724ug/product/

api文档：

https://doc.openluat.com/wiki/21?wiki_page_id=2068

3.2 数据通信线

USB 数据线一根（micro USB）

3.3 PC 电脑

WIN7 以及以上版本的 WINDOWS 系统。

3.4 SIM 卡

中国大陆环境下，可以上网的 SIM 卡。一般来说，使用移动，电信，联通的物联网卡或者手机卡都行。

3.5 组装硬件环境

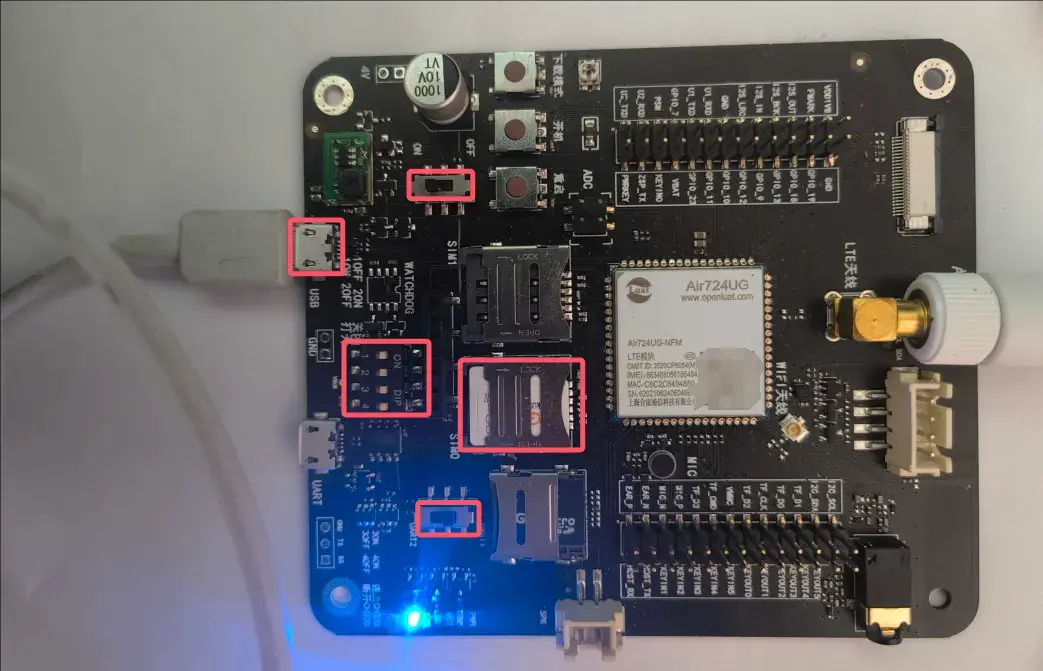

USB 数据线插入 USB 口，另一端与电脑相连，拨码开关全部拨到 ON，串口切换开关选择 UART1,USB 供电的 4V 对应开关拨至 ON 档，SIM 卡放到 SIM 卡槽中锁紧，如下图所示。

四、准备软件环境

4.1 下载调试工具

使用说明参考：

Luatools下载和详细使用：

https://docs.openluat.com/Luatools/

4.2 源码及固件

1）底层 core 下载

下载底层固件，并解压

链接：

https://docs.openluat.com/air724ug/luatos/firmware/

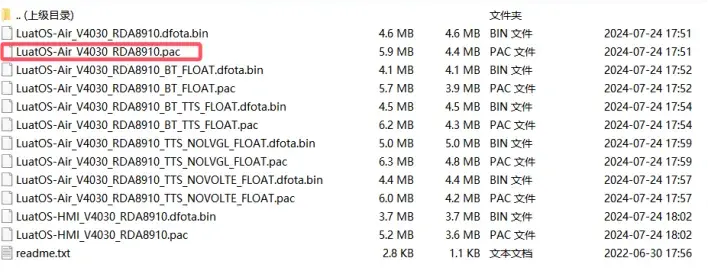

如下图所示，红框的是我们要使用到的

本教程使用的 demo 见附件：

https://gitee.com/openLuat/LuatOS-Air724UG/tree/master/script_LuaTask/demo/ftp

4.3 下载固件和脚本到开发板中

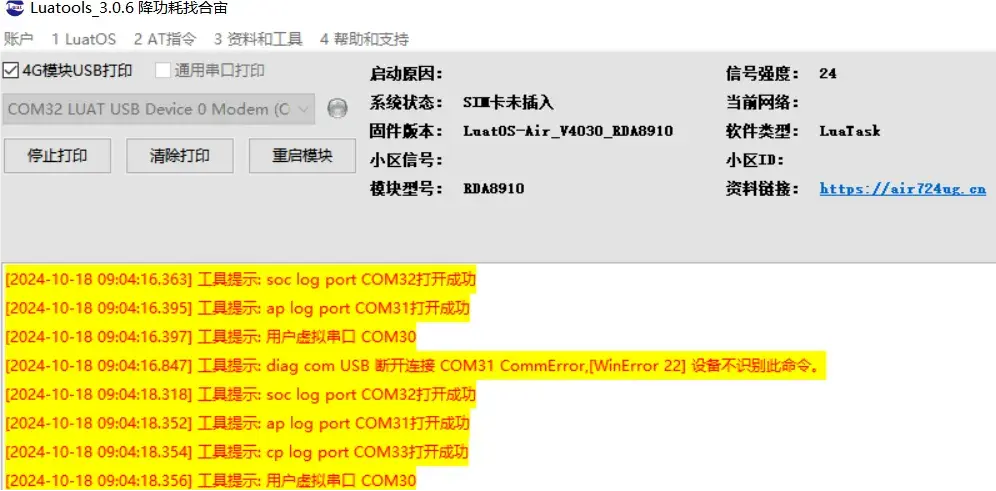

打开 Luatools，开发板上电开机，如开机成功 Luatools 会打印如下信息。

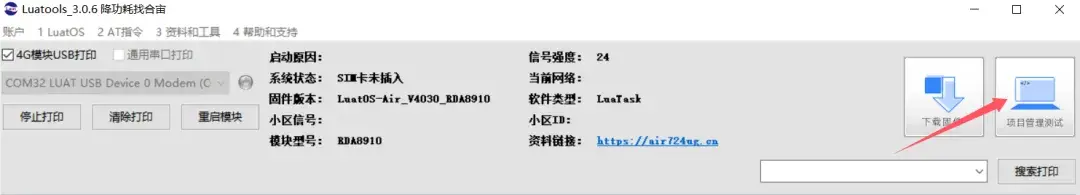

点击项目管理测试选项。

进入管理界面，如下图所示。

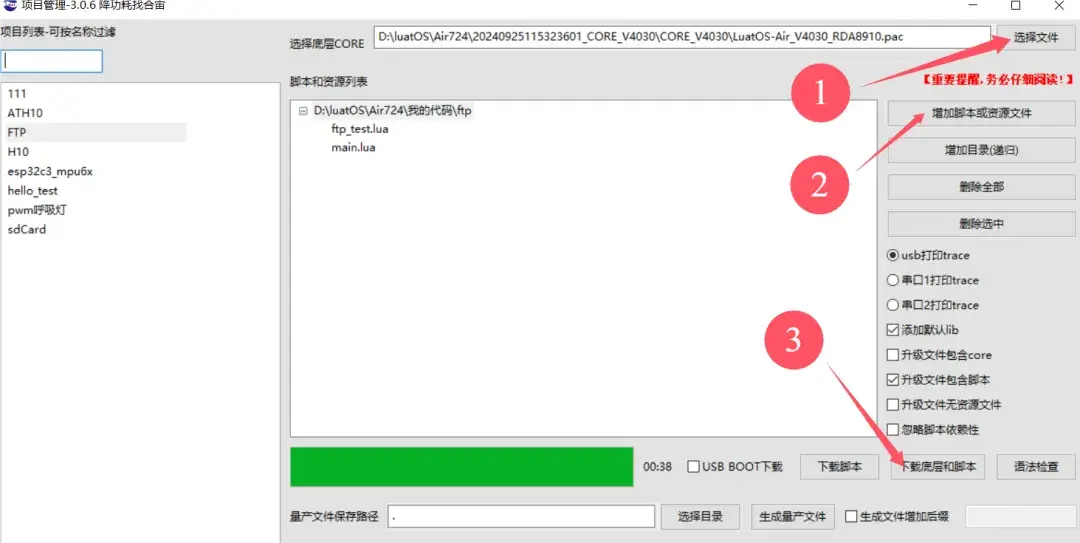

点击选择文件，选择底层固件，我的文件放在 D:\luatOS\Air724 路径中

点击增加脚本或资源文件，选择之前下载的程序源码，如下图所示。

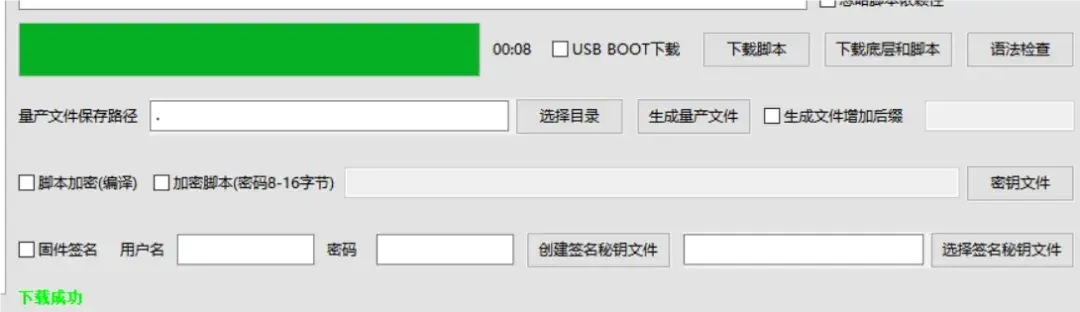

点击下载底层和脚本，下载完成如下图所示。

4.4 FTP 服务器

本文测试用的服务器的地址，端口号，用户名，密码为：

"121.43.224.154",21,"ftp_user","3QujbiMG"。

如果使用其他服务器请自行修改。

五、代码示例介绍

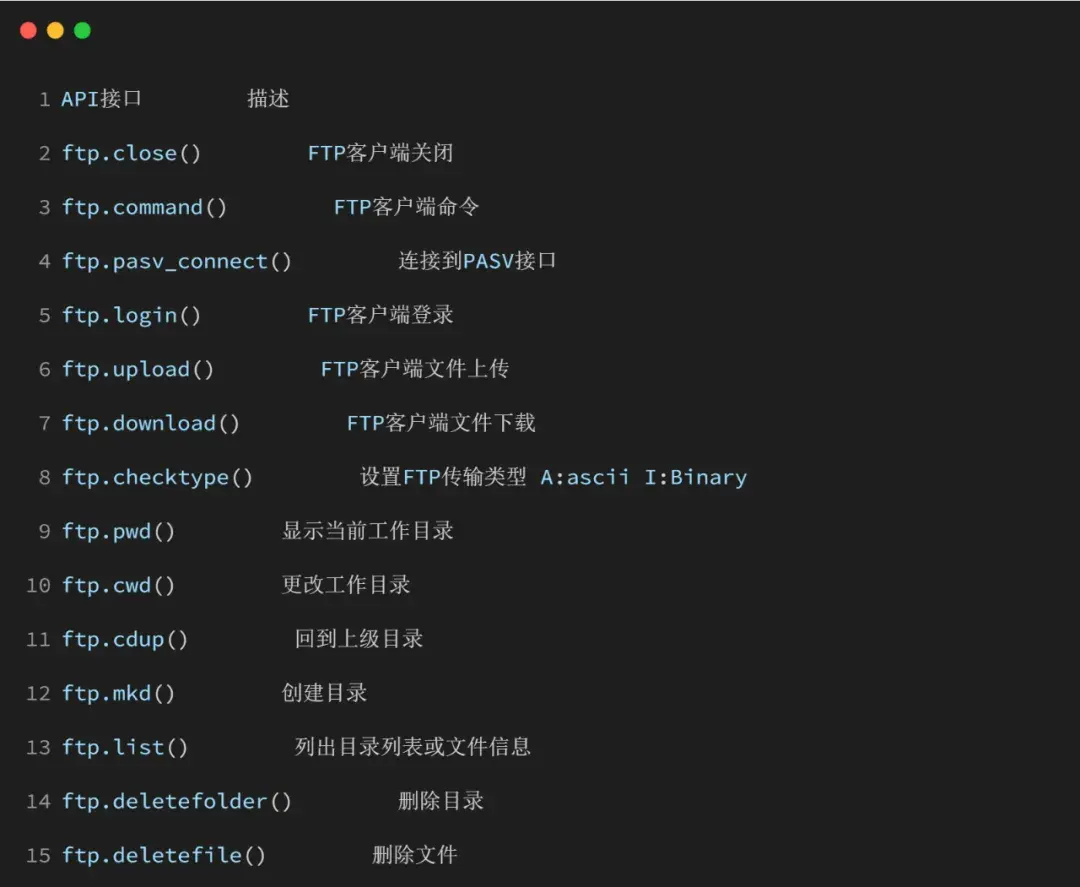

5.1 API 说明

ftp 的 API 在 LuatOS lib 有做封装，建议直接用 lib 的 API 接口。

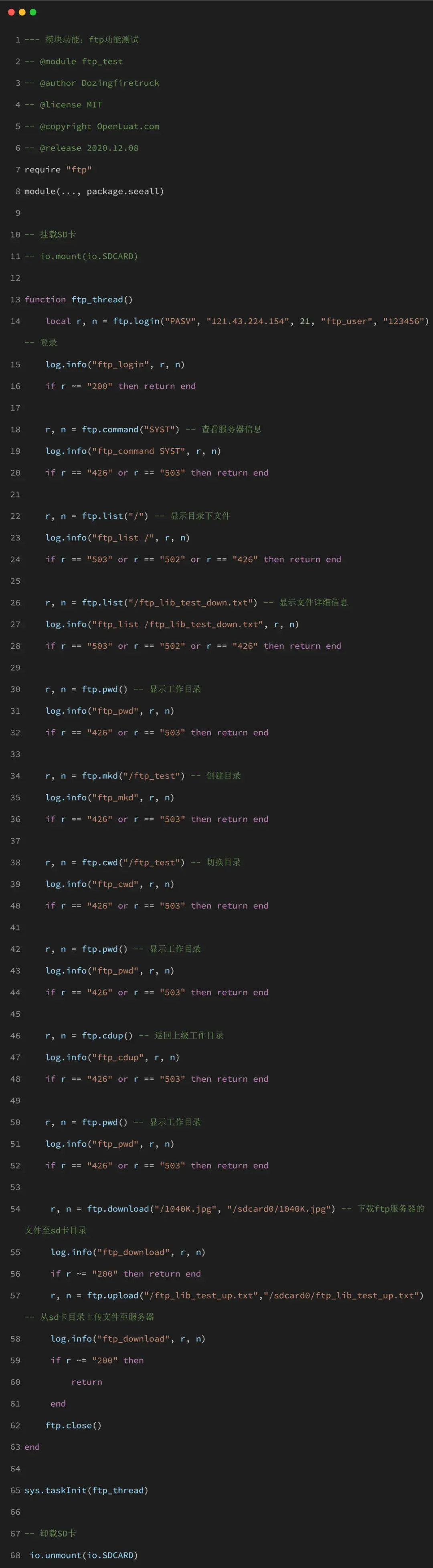

5.2 ftp_test.lua 代码

系统启动后演示 5 秒，登录 FTP 服务器，等待登录成功后，查看服务器信息、显示目录下文件、显示文件详细信息、显示工作目录、创建目录等操作。

下载 ftp 服务器的文件至 sd 卡目录，/1040K.jpg", "/sdcard0/1040K.jpg"

从 sd 卡目录上传文件至服务器，/sdcard0/ftp_lib_test_up.txt"

在 ftp_test.lua 这个文件中将登录中的地址，端口号，用户名，密码等必要信息修改为自己服务器的。

5.3 main.lua 代码

本代码为主程序脚本，系统启动后首先会对 4G 网络进行配置，然后加载 FTP 测试模块。

六、开机调试

6.1 开发板开机

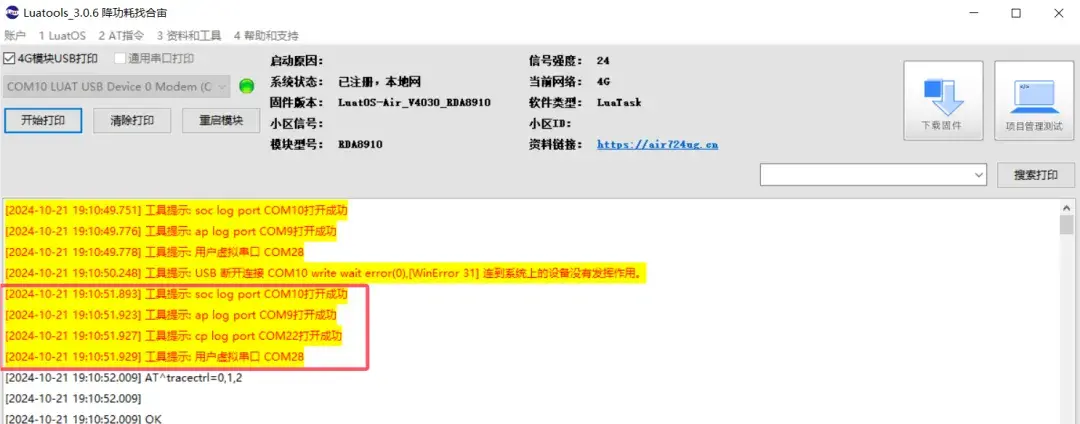

连接好硬件并下载固件后，启动 Luatools 软件，系统运行信息将显示在界面中。红框中为开发板连接到 PC 机后正常打印的信息，如下图所示：

6.2 FTP 调试

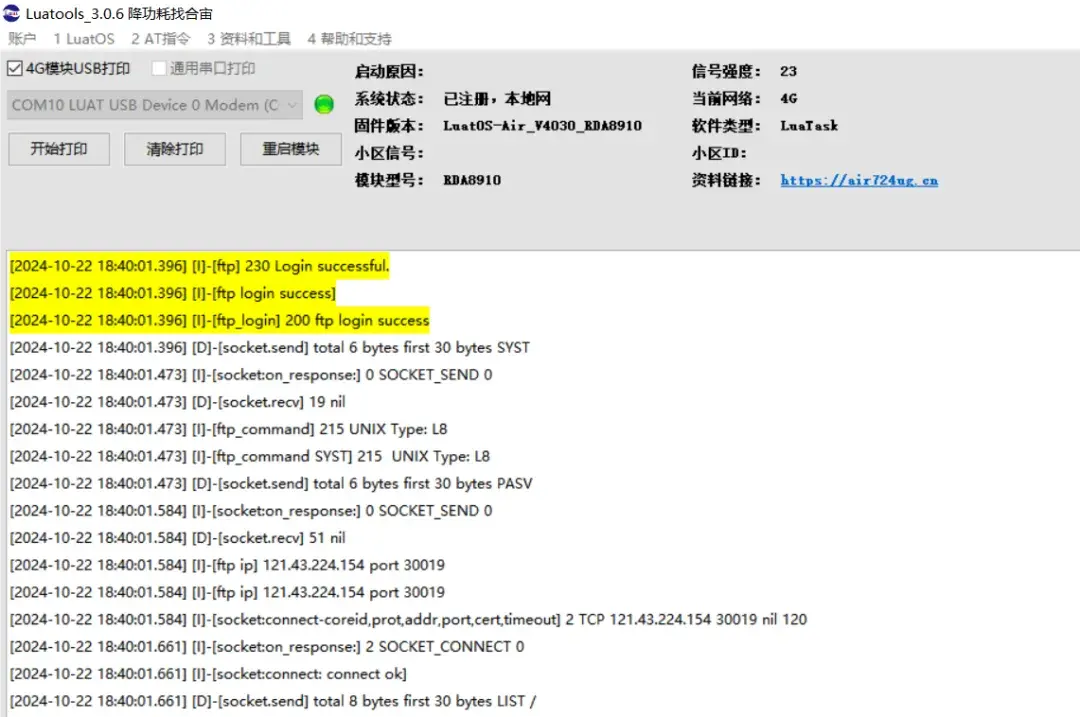

 FTP 登录服务器，并且获取信息。

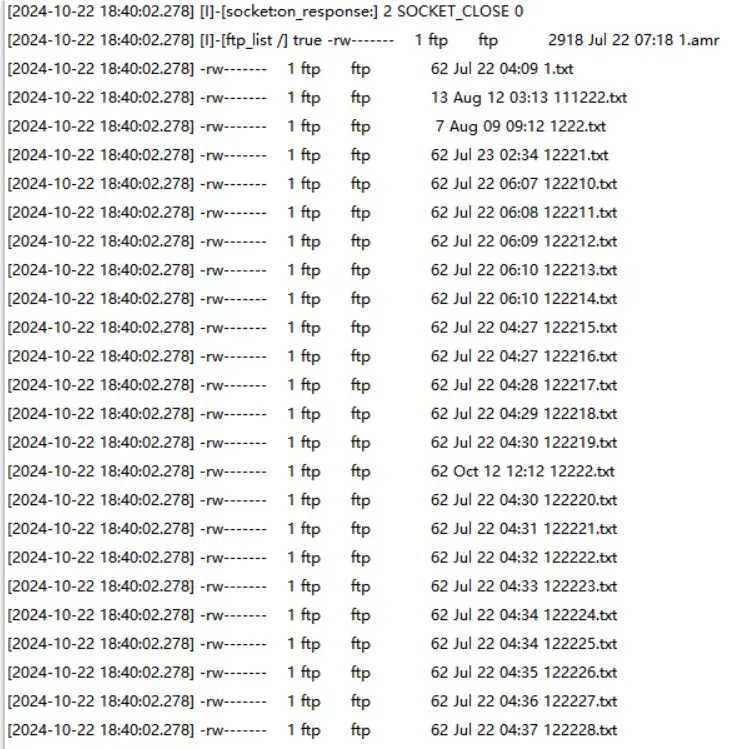

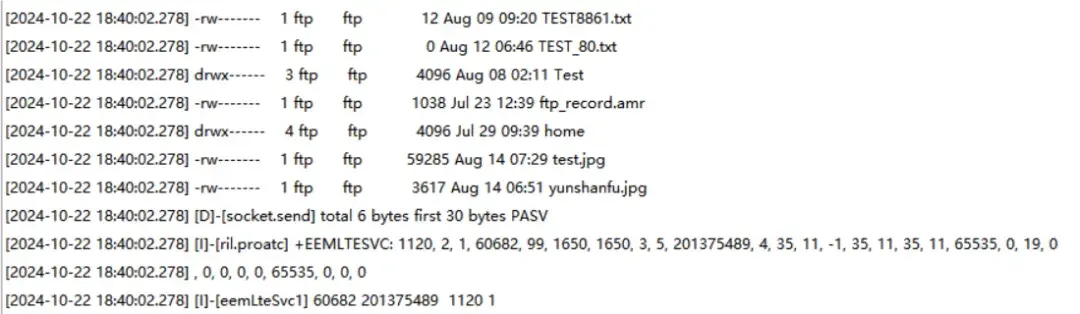

 显示目录下的文件

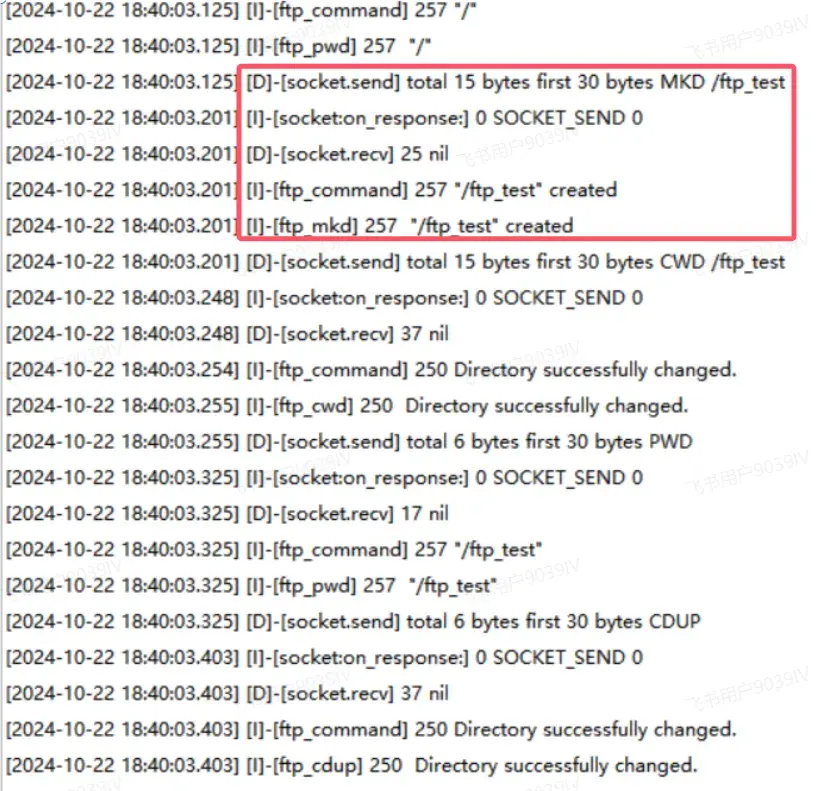

创建目录/ftp_test

下载 ftp 服务器的文件

下载成功返回 200。

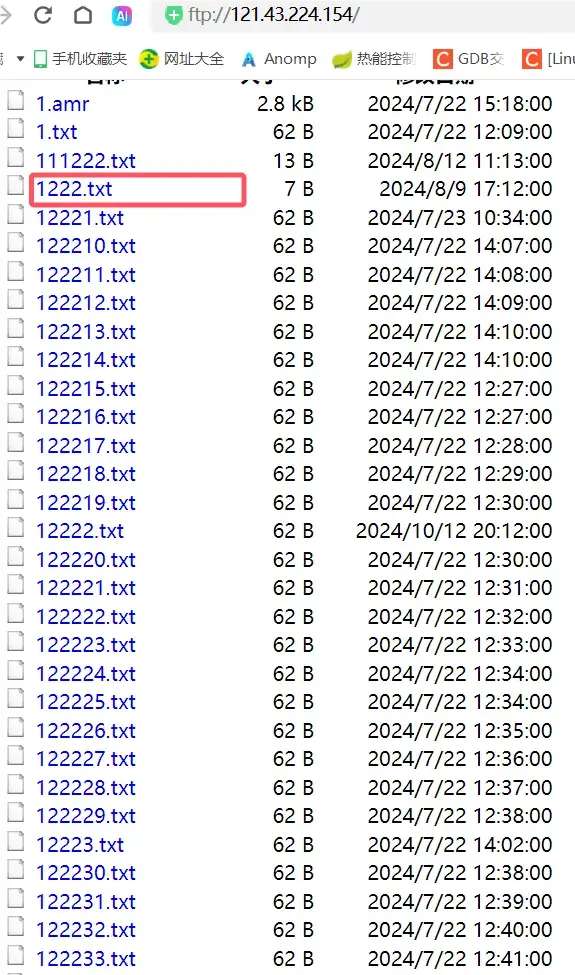

下载前 FTP 服务器的数据如下：

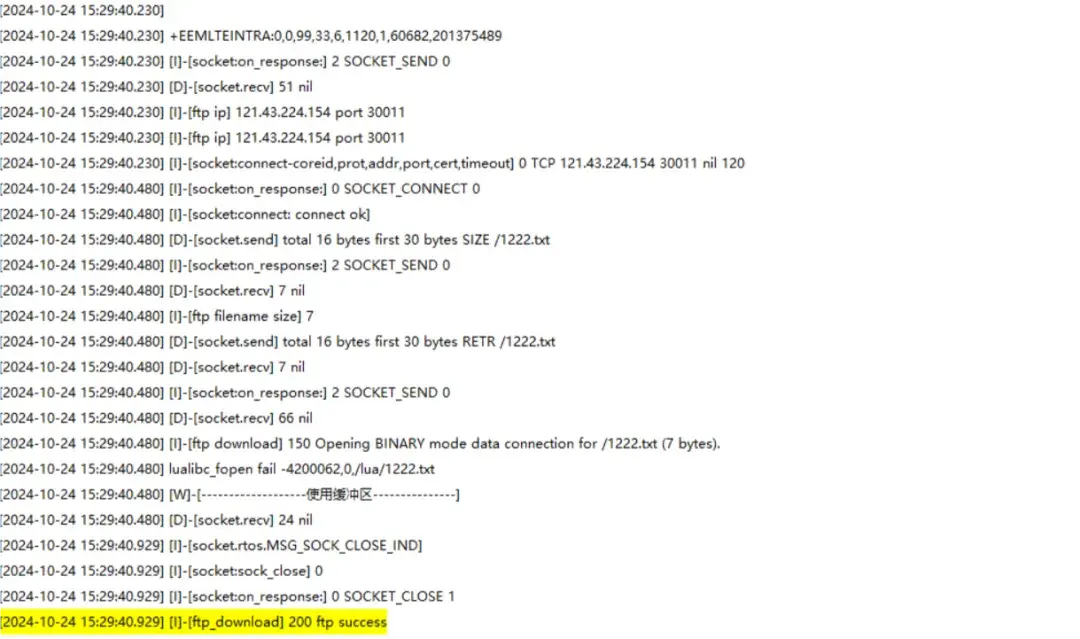

下载文件的打印日志信息：

上传文件至服务器

上传成功返回 200。

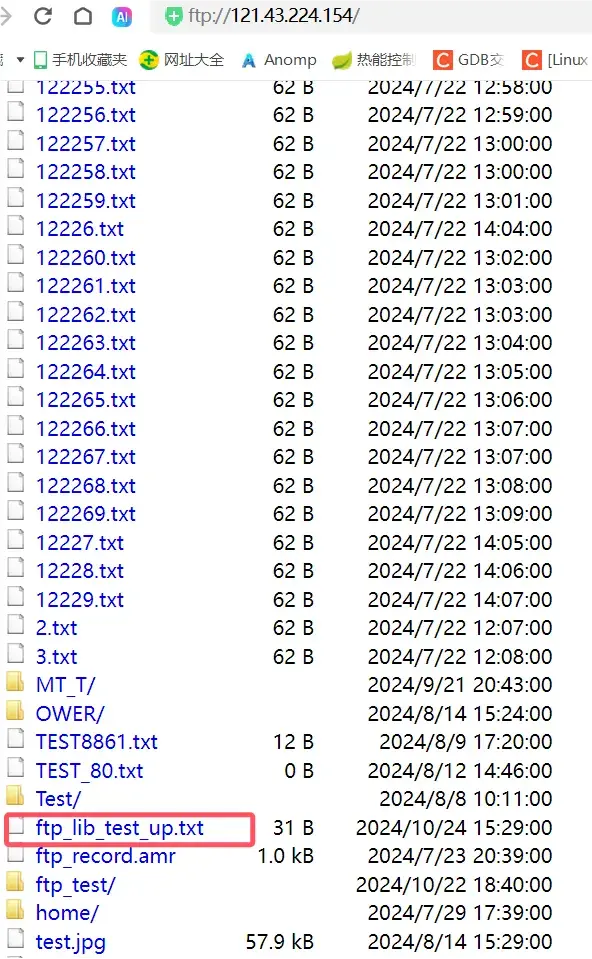

上传成功后 FTP 服务器的数据如下：

上传文件打印日志信息：

七、常见问题

7.1 关于不支持主动模式：

模块 ftp 默认是被动模式，不支持主动模式，无法设置主动模式，公网下要想模块正常连接服务器，服务器肯定不能设置为主动模式，否则哪家模块都不能用。

7.2 发送带 0x0d 0x0a 这些数据会丢失

需要通过 ftp.checktype(“I”，0)设置为二进制方式传输文件，否则传输过程中会丢弃换行符。
