前言

该专栏主要为介绍camunda的学习和使用

• 🍅【2024】Camunda常用功能基本详细介绍和使用-下（1）
• 🍓【2024】Camunda常用功能基本详细介绍和使用(业务决策和定时事件)-下（2）

在学习camunda之前我们首先得先了解目前主流的一些工作流引擎，目前市面上几个主要的工作流引擎jBPM7、Activiti7、Flowable6.5、Camunda7主要都是由jBPM发展而来的。因此在使用上也会大致相同，基本上熟悉了一个去学习其他的难度也都相对会比较低。

以下是jBPM、Activiti、Flowable和Camunda四个主流工作流引擎：

特性	jBPM	Activiti	Flowable	Camunda
许可证	ASL（Apache软件许可证）	Apache License 2.0	Apache License 2.0	Apache License 2.0
社区	活跃的社区，但正在增长	庞大的社区，但是有分支与Flowable	围绕具体问题的活跃社区	非常活跃且强有力的社区
工作流定义	BPMN、DMN	BPMN	BPMN	BPMN、DMN
建模工具	jBPM Designer	Activiti Designer	Flowable Designer (基于Eclipse)	在Cockpit内嵌包含模型
任务管理	高级的任务管理能力	任务服务API，人类任务	任务服务API，任务身份确认	人类任务，案件管理
流程执行	状态JPA Hibernate	内存执行，自定义持久化	内存执行，JPA	内存执行，JPA
集成	Web Services，Seam，REST，JEE	REST，Spring，JEE集成	Spring，REST，微服务	Spring，Spring Boot，REST, BPMN IO
决策管理	Drools引擎（业务规则）	-	-	DMN（决策表和决策树）
流程可见性和审计	审计日志，BPMN执行视图	运行时服务和历史服务	审计日志路径	Cockpit, Operate
可扩展性	设计为大型企业应用	支持集群和可扩展性	可扩展，分布式执行	可扩展性，支持集群
用户任务交互	通过BPM控制台与任务表单	任务列表，表单API	任务列表，表单API	任务列表，易用表单，DMN表单
决策模型	DMN 1.1	-	-	DMN 1.1
案例管理	支持 CMMN	有限的（通过Activiti Explorer）	-	CMMN 1.1
扩展性	插件，外部任务，工作项	变量扩展，任务处理器	Delegate，听众	Camunda spin，Delegate，CAM修复工具
对其他技术的支持	是	有限的	是	强大的支持，库，连接器
商业支持	Red Hat提供支持	多个提供商	Flowable提供支持	企业支持
学习曲线	中等至陡峭	中等	中等	中等至陡峭
使用场景	大型企业，复杂决策管理要求	柔性业务流程自动化	柔性业务流程自动化	复杂流程，决策支持要求较高
最新发布版本（截至2023年）	7.x	7.x（具体版本可能变化）	6.x	7.x(开源) / 8.x(商业)

• 所有的这些引擎都是基于Java开发的，这使得它们对Java环境下的工作流程管理非常友好。
• Activiti和Flowable的关系：Flowable是Activiti的分支项目，因此它们在很多方面有相似点。
• jBPM 是集成了决策管理和复杂业务流程的综合解决方案，Red Hat提供支持，吸引大型企业。
• Camunda 因其通过DMN提供的强大的决策管理支持而与众不同。
• 不同的引擎在流程执行方式上有所区别；一些引擎重点是内存执行，而其他提供高级的持久性选项。

在选择上，普通使用其实功能都差距不大，就可能一些内部细节上会有区别，但在开源版本使用上Camunda相对会更新的频率高一些，并且工具相对也齐全一些，所以优先推荐使用Camunda

一、 介绍

Camunda在发展上目前主要是分为了两个主要版本7.x和8.x，7.x的为开源版本，目前更新到最新的是7.23，本教程介绍使用的是7.20，也是相对比较新的版本，不同的版本之间会有一定的差异。测试过几个版本，相对这个会比较好用一点。

常用几个官方的网站

• 开源版官方操作手册：https://docs.camunda.org/get-started/quick-start/
• camunda-modeler和camunda-bpm下载地址：https://downloads.camunda.cloud/release/
• 官方示例git仓库：https://github.com/camunda/camunda-bpm-examples

基本概念介绍

1.BPMN

BPMN（Business Process Model and Notation）是业务流程模型与标记法，是一组由对象管理组织（Object Management Group, OMG）发布的图形符号，用来直观地表示业务流程。它通过标准化的图形表示法，使业务流程能够在不同组织和技术领域之间得到一致理解。目前工作流使用的都是这个2.0版本的一个标准。
基本常用符号

• 事件Event


• 活动Activity
  活动是工作或任务的一个通用术语，一个活动可以是一个任务，还可以是一个当前流程的子处理流程；其次，你还可以为活动指定不听的类型


• 网关GateWay
  网关用来处理决策，有几种常用的网关


2.Form

在Camunda中Form主要表示表单，主要用于以下几个方面：

• 用户任务（User Tasks） ：当工作流程中需要用户输入或交互时，通过表单可以获取这些信息。
• 表单数据的流转：表单数据可以与流程变量进行映射。提交表单后，数据可以自动填入流程变量，或者通过Variables API进行后续处理。
• 校验和逻辑：Camunda表单支持复杂的表单验证逻辑和条件渲染。这意味着表单中的字段可以根据用户的输入或外部条件显示或隐藏、启用或禁用。

3.DMN

Camunda集成了DMN来管理业务决策，这有助于：

• 决策表（Decision Tables） ：决策表是DMN的核心概念，它以表格形式清晰直观地展示了各种决策规则。用户可以定义输入条件、决策输出以及相关的规则，当输入条件满足规则时，决策输出会得到相应的值。
• 决策树和流程图：DMN也支持基于决策树和流程图进行建模，适用于更加复杂的决策逻辑，其中实例化的路径可以可视化地表示出来。
• 决策服务：Camunda可以将DMN决策表作为服务部署，使其可以在流程中使用，或者通过REST API被调用。这意味着决策可以独立于流程存在，增加了决策的重用性和保持性。
• 与流程整合：DMN模型可以无缝地集成到Camunda的工作流程中。这意味着在流程中的任意一步都可能需要一个业务决策，其中决策的结果直接影响流程的流向或执行任务。
• 决策自动化：内置的DMN引擎能够自动执行决策逻辑，这大大提高了决策的执行效率并减少了人工判断的错误。

二、Camunda使用

1、下载安装

我们总共需要安装两个东西camunda-modeler和camunda-bpm。可以通过上面的地址看不同的版本进行选择，或者直接通过下面的地址下载和我一样的。

1.1、camunda-modeler：BPMN绘画工具

1. 下载安装
   🚀下载地址。根据自己主机环境选择不同的版本安装

   mac的直接下载.dmg即可

   如果是windows则下载win的压缩包，解压后，点击camunda-modeler.exe文件即可打开

2. 打开后选择中间的Camunda7的BPMN digagram进行创建一个.bpmn文件


3. 功能区介绍


1.2、camunda-bpm-run：web端控制页面

1. 下载安装
   🚀下载地址


2. 介绍
   解压后，可以使用vs code查看具体的结构.sh的是linux和mac的可执行文件，.bat的是win的。
   resources目录是存放bpmn文件的
   userlib目录是存放jar包的，如果有自定义的jar包可以放那



3. 添加配置
   在default.yml文件添加下面配置，7.20之后必须要设置历史生存时间，可以通过配置文件设置后，就不用每个bpmn文件单独配置了。


   camunda.bpm:
   # 历史生存时间generic-properties:properties:historyTimeToLive: P30D




4. 启动
   通过对应的start文件启动，进入下面页面表示启动成功


5. 登陆
   把路径后缀清楚掉会重定向到登陆页面，可以直接通过账号密码登陆，默认的账号密码就是default.yml文件中配置的demo/demo，可以自己改为自己想要的。

   点击登陆后，会先有一个弹窗然后随便点一个，就可以进入主页了


2、创建流程

模拟创建一个请假流程，一步步实现复制功能

2.1、部署一个基础流程

1. 先通过开始事件添加一个活动


2. 在通过这个活动添加一个结束时间


3. 添加名称
   双击符号，或者通过右边的name添加

   同理，后面两个也一样


4. 上传
   点击空白区域，添加流程ID，

   然后在点击下面的小火箭发送数据到web端，第一次需要先把文件进行本地保存。发送到地址ip就是你web服务的ip


5. 查看

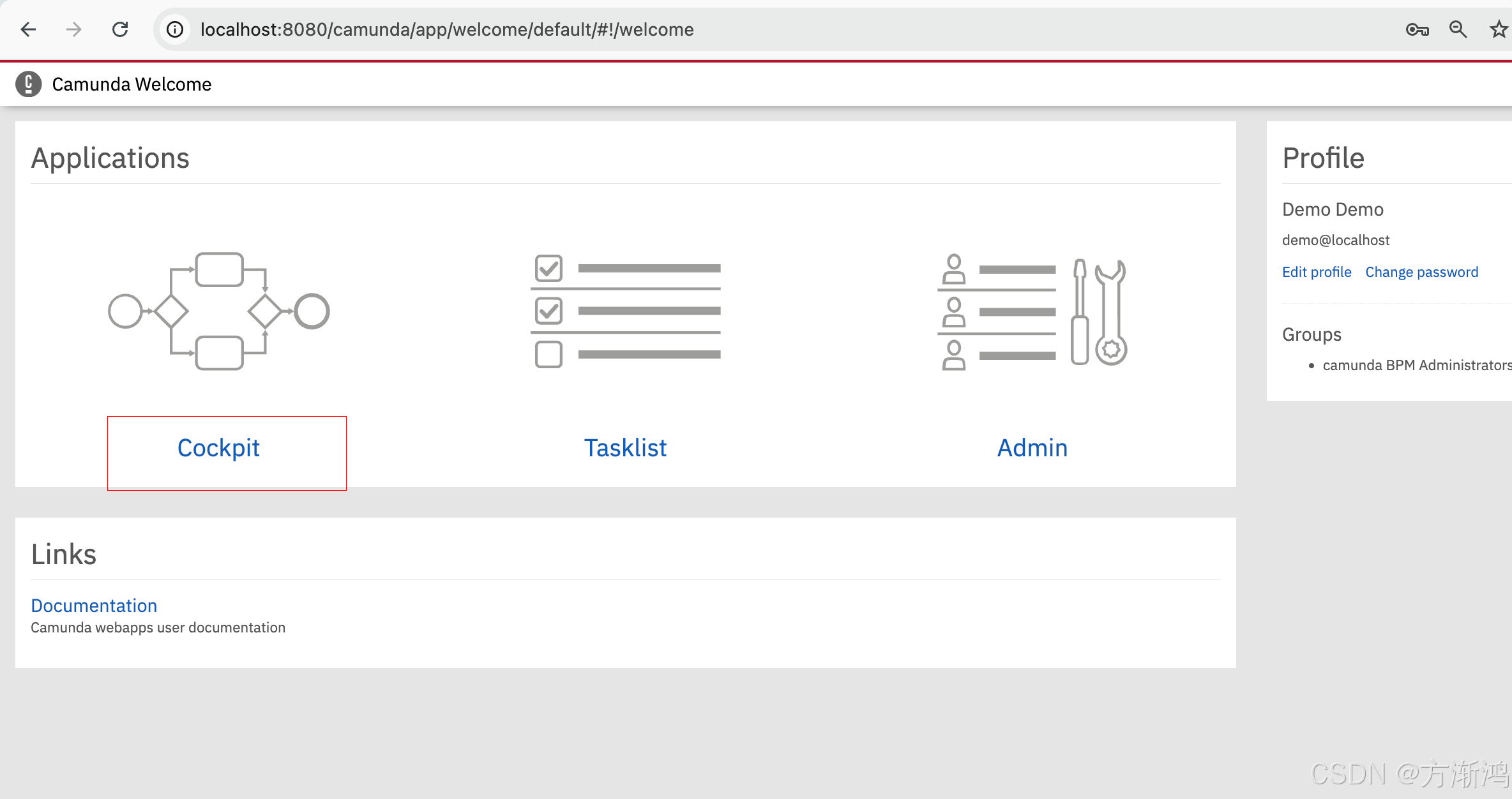

   然后回到web端，点击Cockpit查看流程

   在点击Process Definitions查看流程列表

查看列表，默认有两个测试的数据，第一条就是刚刚新增的

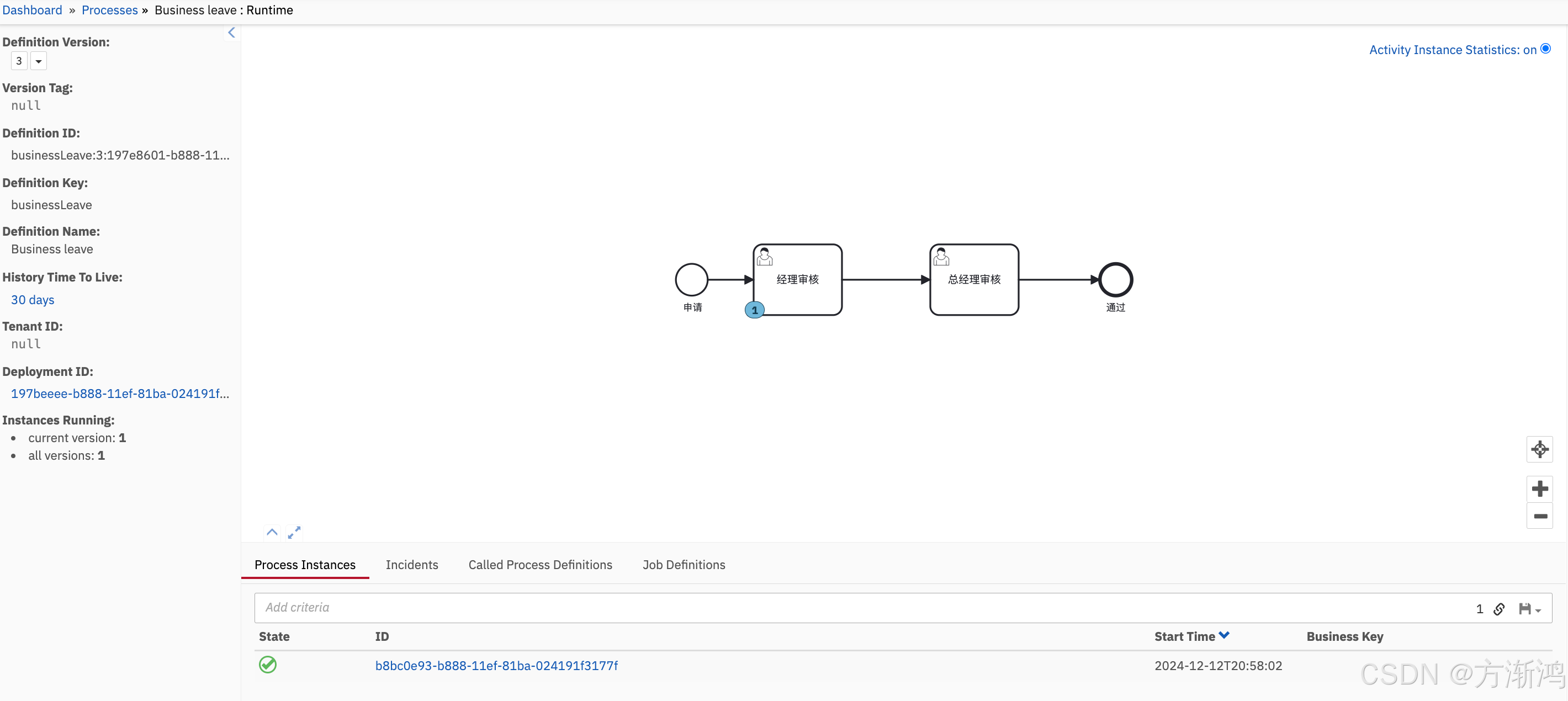

双击后就可以看到对应的流程图，左边为流程图的信息。

2.2、添加用户任务

直接给活动图标指定为用户任务

给这个活动指定处理的人员

2.2.1、绑定表单

2.2.1.1、Generated Task Forms

直接添加字段绑定，先在Forms选择 Generated Task Forms类型，然后在再下面flelds添加字段，我这分别添加了leadAudit、leadDiscuss两个字段

重新提交查看

2.2.1.2、Camunda Forms方式

创建form表单

1. 点击右上角添加一个form表单文件


2. 在从左边添加输入方式
   分别选择一个test的输入框和一个一个checkbox复选框


3. 配置输入框
   添加配置

4. 配置复选框
   复选框也一样，复选框勾选表示true，不勾选表示false


5. 保存

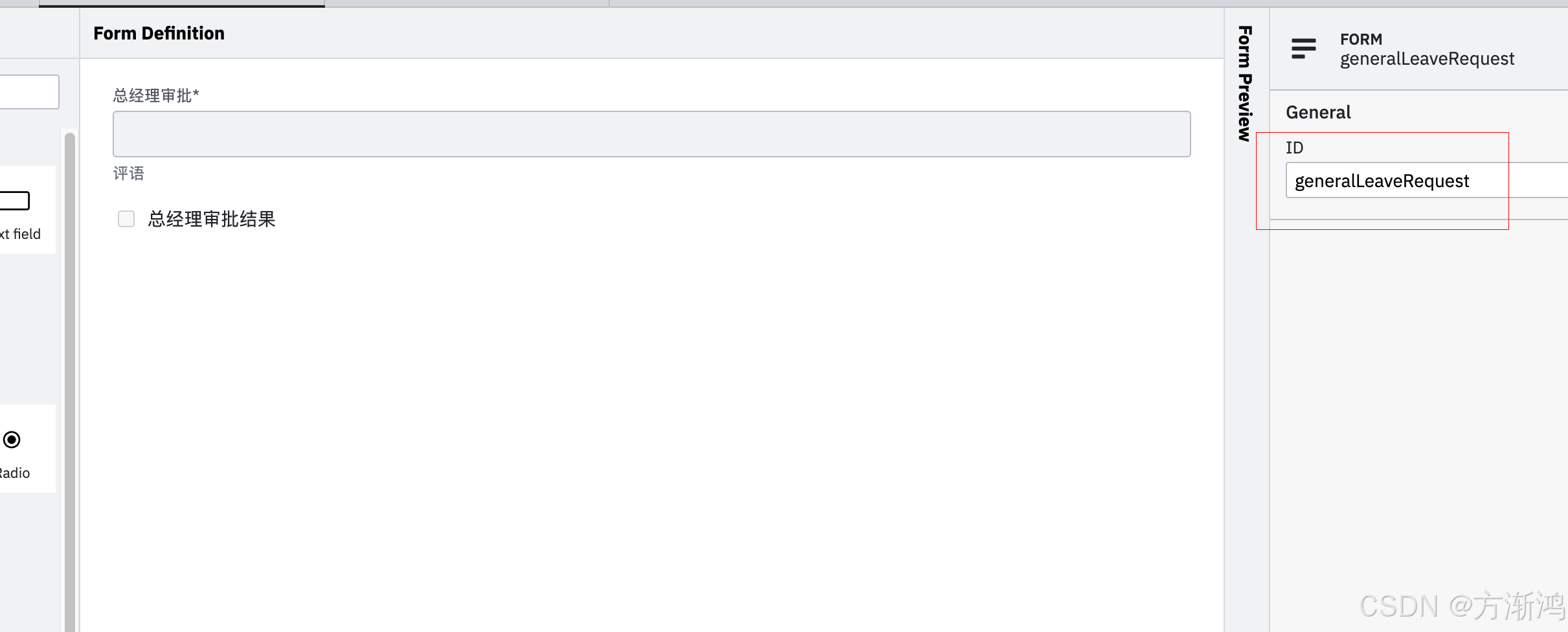

   点击空白地方，给这个form添加一个id，这个id用作给bpmn做绑定的


绑定form表单

在新添加的用户活动里面设置如图，form reference表示 form表单的id

2.2.2提交

如果流程里面有活动绑定了form表单需要把表单绑定一起提交

提交后就可以重新回到web页面刷新页面，选择最新的版本即可

2.3、给流程添加活动

2.3.1、curl添加

直接在命令行输入

curl -H "Content-Type: application/json" -X POST -d '{"variables": {"duration": {"value":2,"type":"integer"}, "reason": {"value":"休假"}, "name": {"value":"lisi"} } }' http://localhost:8080/engine-rest/process-definition/key/businessLeave/start

返回如下表示成功

2.3.2、REST Client

推荐使用，一般我们也是会使用REST api接口方式添加。
添加的字段没要求限制，只要格式正确，可以给这个流程随意添加字段；businessLeave表示流程的key。

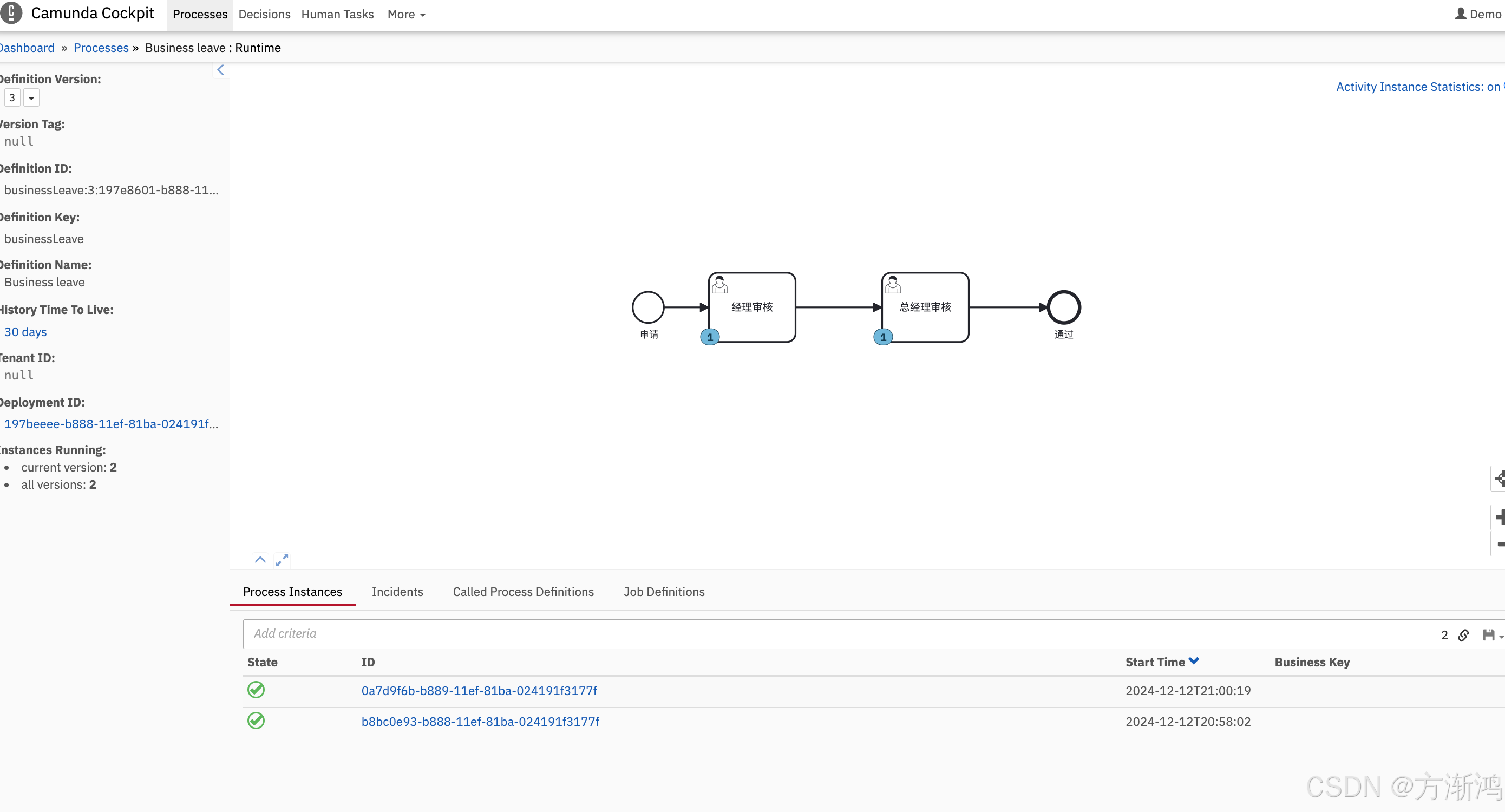

可以看到流程被加入了两个任务。

双击即可查看任务详情，查看添加到字段变量数据

2.4、处理用户活动

1. 点击taskKlist

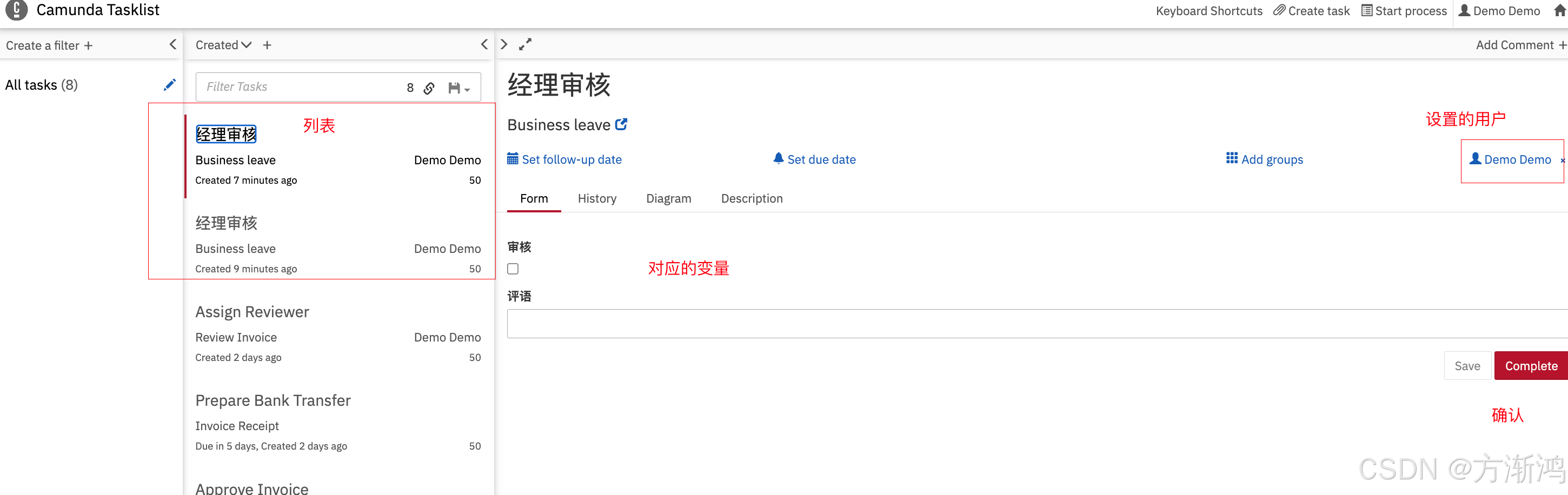

2. 进入taskKlist，处理活动

3. 输入内容，点击complete提交

4. 流程查看任务
   在回到流程，查看刚刚那个任务就已经执行到下一步了

   点击进入详情，可以看到经理审核输入的变量也可以查看到

   在回到taskKlist，处理总经理用户活动，发现不行，因为处理用户指定的是zhangsan，所以需要添加一个zhangsan用户来处理


2.5、添加用户

1. 回到首页点击admin


2. 在点击new user


3. 添加基础信息注册


4. 注册成功后即可看到多了刚刚注册的


5. 再点击id进入详情选择group，点击右上角的add，绑定用户组


6. 点击add 即可


2.5.1、继续处理用户活动

1. 重新登陆zhangsan用户，即可对刚刚不能处理的活动进行处理

2. 处理完成即结束了，刚刚的任务就表示执行完成了。


2.6、添加外部活动

1. 添加活动，指定为service task


2. 配置外部活动
   通过implementation配置，再指定tpoic名称，提供给外部监听这个tpoic


3. 创建一个maven项目
   添加依赖

   <!-- 版本为自己wab端的版本--><dependency><groupId>org.camunda.bpm</groupId><artifactId>camunda-external-task-client</artifactId><version>7.20.0</version></dependency><dependency><groupId>javax.xml.bind</groupId><artifactId>jaxb-api</artifactId><version>2.3.1</version></dependency>


   添加监听的java代码

   import org.camunda.bpm.client.ExternalTaskClient;public class ChargeCardWorker {public static void main(String[] args) {ExternalTaskClient client = ExternalTaskClient.create().baseUrl("http://localhost:8080/engine-rest").asyncResponseTimeout(10000) // long polling timeout.build();// subscribe to an external task topic as specified in the processclient.subscribe("archivedFile").lockDuration(1000) // the default lock duration is 20 seconds, but you can override this.handler((externalTask, externalTaskService) -> {// Put your business logic here// Get a process variableString reason = externalTask.getVariable("reason");Integer duration = externalTask.getVariable("duration");String name = externalTask.getVariable("name");String leadDiscuss = externalTask.getVariable("leadDiscuss");String generalManager = externalTask.getVariable("generalManager");System.out.println("===========================");System.out.println("请假人："+name);System.out.println("请假理由："+reason);System.out.println("请假时长："+duration+"天！");System.out.println("经理评价："+leadDiscuss);System.out.println("总经理评价："+generalManager);externalTaskService.complete(externalTask);}).open();}
   }


4. 重新提交流程
   重新提交后选择最新的版本，再通过postman，提交添加一个任务

5. 把任务提交到外部任务这一步，启动服务


6. 查看外部服务
   可以看到我们前面活动的数据和操作，打开断点让它跑完则执行完毕了；

2.7、添加网关

1. 添加一个普通的排他网关


2. 添加条件判断
   在上面的路径，name改一下，便于查看，在添加一个条件判断表达式，
   我们在一些其他的地方都可以通过${}表达式的方式获取流程中的任务传递的变量

   方式同上，修改变量即可


3. 动态设置处理用户


4. 提交添加任务
   会根据时长去判断路由往哪走

   经理审核通过后，我们就可以看到，因为请假时间是5天，所以就会走到总经理审核的地方去。
