HCIA-Access V2.5_3_2_VLAN数据转发

802.1Q的转发原则--Access-Link

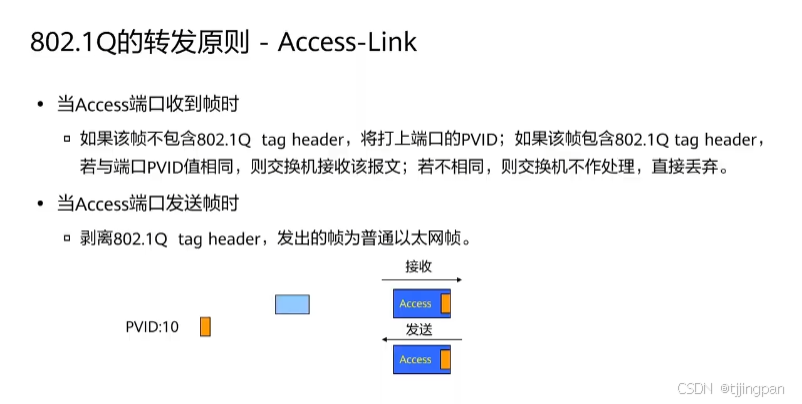

首先看一下Access,对于Access端口来说， 它只属于一个VLAN,它的VLANID等于PVID。

首先看一下接收方向，前面说过交换机内部一定要带标签转发，所以当交换机接收到一个不带tag的数据帧时，会给它打上端口的PVID,如果该数据帧包含tag, 则需要看tag所属的VLAN和端口的PVID是否相同，如果相同则接收，不同则丢弃。

而在发送方向，对Access端口来说，它只能发送VLAN ID跟端口的PVID一致的数据，并且发出去的时候需要剥离掉tag标签，发出普通的以太网帧。

下面有一个例子，

如图这边有两个Access端口，并且端口的PVID都等于10，当该端口收到一个不带tag的数据帧时交换机会给它打上端口的PVID,所以进来之后就变成了一个带tag的数据帧，并且tag等于10，这个tag和这边的tag一致，而发送方向也就是下面当Access端口在往外发的时候，它只发送VLAN ID跟端口的PVID一致的报文，并且在往外发的时候，会剥离掉VLAN 10的标签，发出普通的以太网帧。

802.1Q的转发原则-Trunk-Link

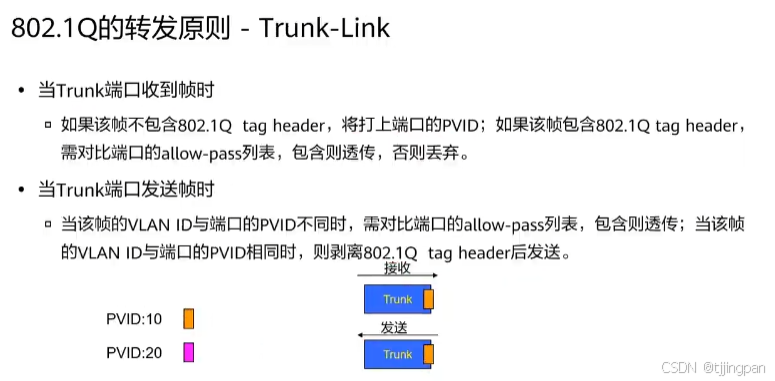

Trunk也分了发送和接收两个方向，接收方向，如果收到的是不带tag的数据帧，会给它打上端口的PVID，但是如果该帧已经包含了标签，那么这个时候需要看一下是不是允许该VLAN通过，如果允许直接透传，如果不允许直接丢弃。而在发送方向Trunk端口会将VLAN ID和PVID作对比，如果相同，则剥离掉VLAN标签进行转发，如果不同，则需要去看一下，是不是允许该VLAN通过，如果允许则透传，如果不允许直接丢弃。

下面的例子：有两个Trunk端口，它们的PVID都等于10，并且设置它们允许VLAN10和VLAN20的报文通过，首先过来了一个不带tag的数据帧，当它经过Trunk端口之后，会给它打上端口的PVID，所以出来之后就变成了带了一下tag10标签的数据帧，接着又来了一个tag等于20的数据帧，那么Trunk端口会查看是否允许该VLAN通过，如果允许则直接过来，刚才也说了，我们是允许 VLAN20通过的，所以VLAN20数据帧是直接接收进来的。而发送发向过来了一个tag等于10的数据帧，由于它的tag等于端口的PVID，所以在往外发的时候是剥离掉VLAN数据，发出普通的以太网帧。而如果过来的是一个tag等于20的数据帧，tag不等于端口的PVID,再往外发的时候是直接透传。

802.1Q的转发原则-Hybird Interface

 Hybird在接收方向跟Trunk是一样的，都是不带tag给你打上端口的PVID,如果带了标签看一下是否允许该VLAN通过，如果允许直接带标签进来。而在发送方向，hybird有两个列表，一个是tag列表，一个是untagged 列表，如果是tag列表，在往外主的时候，是带标签转发，而如果该VLAN属于untaged列表，那么再往外发的时候就不带标签转发。

所以看一个下面的例子，有两个端口Hybird,那么它设置的时候是允许VLAN10和VLAN20通过，并且是untagged通过。

而这个端口2，它的PVID等于20，并且允许VLAN10和VLAN20带标签通过，所以可以看到这个时候过来了一个VLAN10的数据帧，当它经过Hybird端口的时候，往外发送的时候，仍然是带标签转发，同样，过来了一个VLAN20数据帧，由于我们设置的时候它是带标签转发的，所以发出去的时候仍然带的是VLAN20的标签。

而端口1，设置的是VLAN10和VLAN20都在untagged列表中，所以过来了一个tag10和tag20的标签，它们在往外发的进修都是剥离掉VLAN标签，还原出不还标签的数据帧。
