HT81297 18W内置升压单声道D类音频功放

1、特征

扩频技术
输出功率
18W(VBAT=3.7V, RL4Ω, THD+N=10%, fN= 1kHz)
16W(VBAT=3.7V,RL-4Ω,THD+N=1%,fN=1kHz)
8W(VBAT=3.3V,RL-8Ω,THD+N=1%, fN=1kHz)
VBAr供电范围:3.0V至12V
高效H类升压功能
-自适应功放功率的升压轨，延长电池播放时间
(HT81297A)
-可调节最大限流值，有效防止电池拉死
保护功能:过流/过热/过压保护功能
无铅封装，ESOP16

2、应用

蓝牙/ W-Fi音箱               便携式音箱
智能音箱                         智能家居

3、概述

    HT81297是一款内置升压的单声道D类音频功率放大器，由锂电池供电时，THD+N=10%，
能连续输出18W功率(42负载)。
   HT81297A内置可动态调节的升压，可以提供一个适应不同输出功率的电压给D类功放，其
可大幅提高系统效率，延长电池续航时间。HT81297F则内置固定升压，提供一个固定9V或12V的升压给D类功放。HT81297可配置升压限流值，以防止过大的电流尖峰。
   HT81297具有先进的扩频功能来抑制EMI。
   HT81297的增益为32dB。
  此外，HT81297集成了输出端过流保护、片内过温保护、升压过压保护等功能。

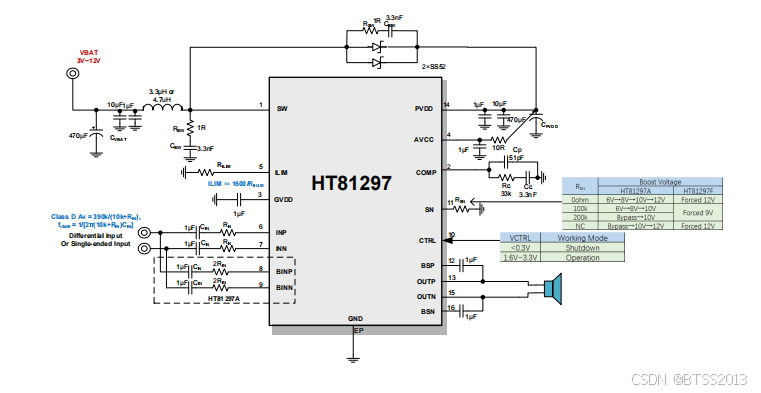

4、典型应用
