ArcGIS+MIKE21 洪水淹没分析、溃坝分析，洪水淹没动态效果

洪水淹没分析过程：

一、所需数据：

1.分析区域DEM数据

二、ArcGIS软件

1.提取分析区域DEM（水库坝下区域）
2.DEM栅格转点
3.计算转换后几何点的x和y坐标值（精度20、小数位3）
4.导出属性表，形式选择文本文件
5.更改文件的后缀名为.csv，使用EXCEL处理文件。将文件的格式顺序更改为x坐标，y坐标和z坐标（高程坐标），删去不必要的列与标题行，并将文件后缀改成我们所需要的.xyz格式。

三、MIKE 水动力分析模型（生成mesh网格模型 -> 水动力分析模型 -> 结果展示、导出shp）

生成mesh网格模型

1.打开MIKE，NEW File 选择Mesh Generator.mdf
2.导入.xyz数据，Data-Manage Scatter Data-Add（注意选择坐标系）

3.绘制分析范围（上下游边界点改为节点nodes）（Vertices -> Nodes）
4.设置上下游边界（设置属性2、3）(右键Properties)
4.点击Mesh -> Generation生成三角网（可以修改网格密度）

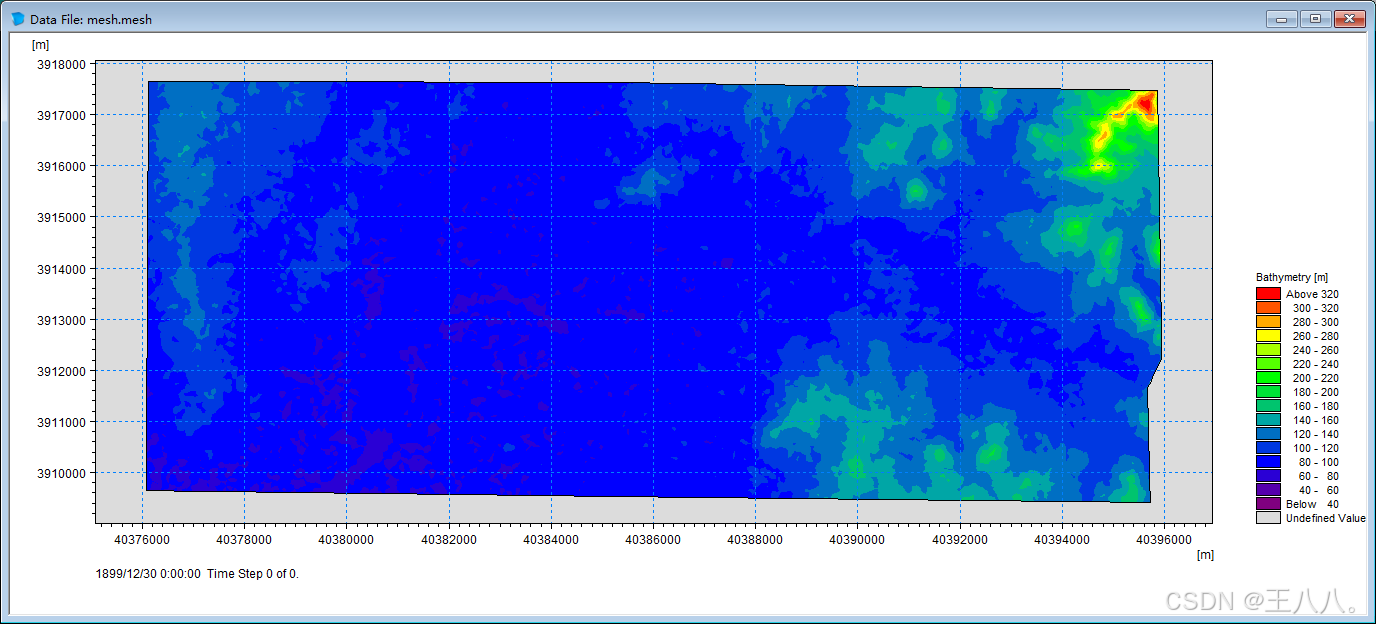

5.点击Interpolation插入高程数据
6.保存Mesh导出模型Export Mesh

水动力分析模型

1.打开MIKE，NEW File 选择MIKE 21 Flow ModelFM水流分析模型
2.导入Mesh分析模型
3.设置模型参数（帧数1440 时间60）（百年一遇1743m/s、万年一遇3339m/s）
4.设置输出参数（流向、流场、输出格式（面））
5.点击Run运行计算

结果展示

1.打开运行完成的.dfsu文件，点击t调整播放帧率。

结果导出

1.打开MIKE，NEW File选择MIKE Zero Toolbox工具，选择GIS导出数据为shp格式。（叠加影像效果）
