基于微信小程序的在线学习系统springboot+论文源码调试讲解

第4章 系统设计

一个成功设计的系统在内容上必定是丰富的，在系统外观或系统功能上必定是对用户友好的。所以为了提升系统的价值，吸引更多的访问者访问系统，以及让来访用户可以花费更多时间停留在系统上，则表明该系统设计得比较专业。

4.1 设计原则

本系统在设计过程中需要依照一定的设计原则进行，目的就是为了让开发的系统具备高质量，齐全完备的功能，方便简单的操作，如此才可以最大限度的满足使用者的要求。系统设计原则除了基本的易操作原则，安全性原则外，还有准确性原则，实用性原则，可维护性原则。

第一个设计原则：易操作原则，针对本系统设计的功能要完备齐全，编码时，设计的各个接口要具备友好性，使用者一旦使用本系统时，要能够轻松上手，操作本系统处理数据时，要具备便利性。此外，也需要设计一些必要提示，引导使用者操作系统。

第二个设计原则：安全性原则，本系统在登录模块要对各个访问者进行身份验证，系统会通过访问者输入的信息进行判断，使用提前编写的安全验证代码进行数据比对，引导匹配成功的访问者进入指定的操作界面。这样可以避免无关性访问者窃取系统的数据。

第三个设计原则：准确性原则，为了保证使用者登记的数据是正确的，需要提前设计数据纠错机制，让使用者可以通过系统的报错提示，仔细检查登记的错误信息，并及时纠正错误，填写规范正确的信息。比如设置密码时，要求密码的长度不能低于6个字符，且数据类型要求不能全部是数字等都能进行规范。

第四个设计原则：实用性原则，本系统主要用于处理信息，在实际工作中，要帮助使用者完成信息处理任务，同时本系统在面对特殊情况时，也要能够满足信息处理的需要。另外，为了后期便于在本系统中进行功能的扩充，也需要提前预留好空间。

第五个设计原则：可维护性原则，本系统在实际使用期间，难免会遇到一些故障，因此，本系统在应对故障时，要能够进行诊断并弱化故障，可以在短时间内进行自维护。

4.2 功能结构设计

在前面分析的管理员功能的基础上，进行接下来的设计工作，最终展示设计的结构图（见下图）。

4.3 数据库设计

开发一个系统也需要提前设计数据库。这里的数据库是相关数据的集合，存储在一起的这些数据也是按照一定的组织方式进行的。目前，数据库能够服务于多种应用程序，则是源于它存储方式最佳，具备数据冗余率低的优势。虽然数据库为程序提供信息存储服务，但它与程序之间也可以保持较高的独立性。总而言之，数据库经历了很长一段时间的发展，从最初的不为人知，到现在的人尽皆知，其相关技术也越发成熟，同时也拥有着坚实的理论基础。

4.3.1 数据库概念设计

这部分内容需要借助数据库关系图来完成，也需要使用专门绘制数据库关系图的工具，比如Visio工具就可以设计E-R图（数据库关系图）。设计数据库，也需要按照设计的流程进行，首先还是要根据需求完成实体的确定，分析实体具有的特征，还有对实体间的关联关系进行确定。最后才是使用E-R模型的表示方法，绘制本系统的E-R图。不管是使用亿图软件，还是Visio工具，对于E-R模型的表示符号都一样，通常矩形代表实体，实体间存在的关系用菱形符号表示，实体的属性也就是实体的特征用符号椭圆表示。最后使用直线将矩形，菱形和椭圆等符号连接起来。接下来就开始对本系统的E-R图进行绘制。

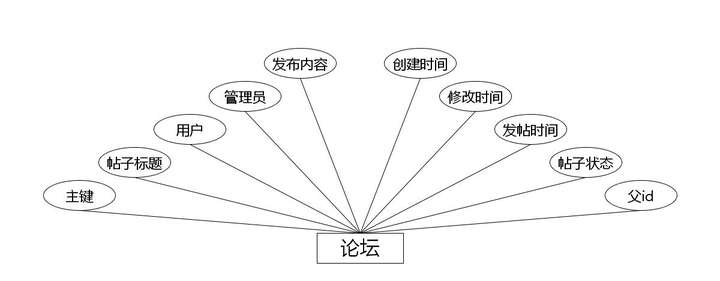

（1）下图是论坛实体和其具备的属性。



图4.1 论坛实体属性图

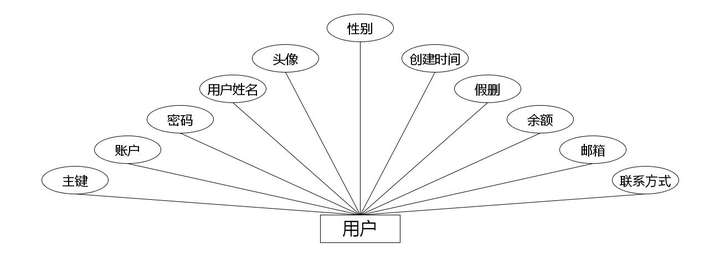

（2）下图是用户实体和其具备的属性。



图4.2 用户实体属性图

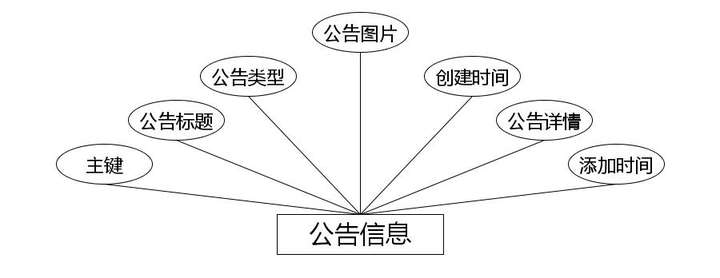

（3）下图是公告信息实体和其具备的属性。



图4.3 公告信息实体属性图

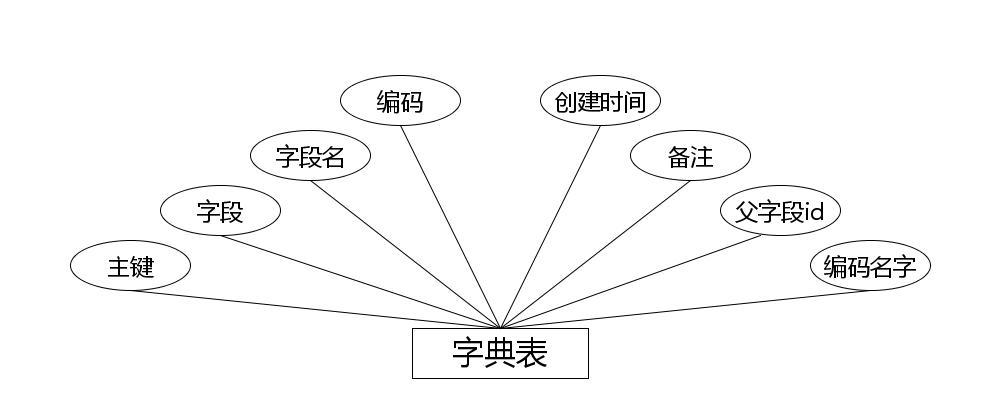

（4）下图是字典表实体和其具备的属性。



图4.4 字典表实体属性图

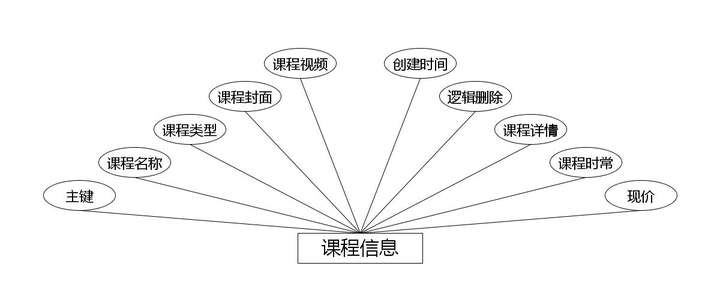

（5）下图是课程信息实体和其具备的属性。



图4.5 课程信息实体属性图

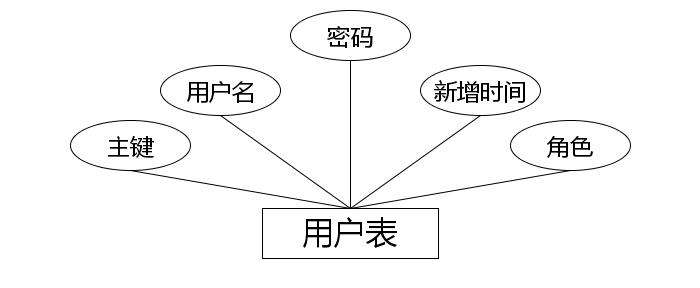

（6）下图是用户表实体和其具备的属性。



图4.6 用户表实体属性图

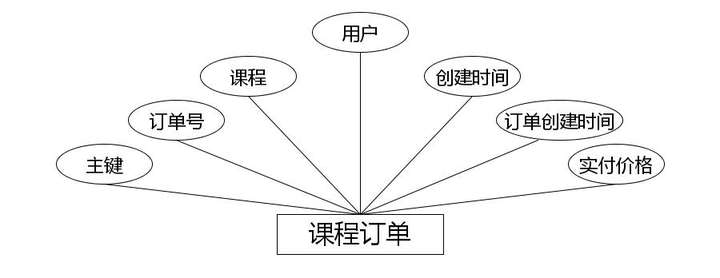

（7）下图是课程订单实体和其具备的属性。



图4.7 课程订单实体属性图

4.3.2 数据库物理设计

本数据库是关系型数据库，因此对二维表的结构设计也比较关键。毕竟二维表格模型就是关系型数据库中的关系模型。而一些常用的关系模型中的概念也需要了解，才可以对关系模型进行设计。下面就简单介绍关系，元组，属性，域，关键字等常用概念的含义。

关系：关系就是数据库中的一张数据表，每张数据表都有命名，也就是每个关系也有名字，那就是数据表名；

元组：元组就是数据表中的一行记录；

属性：属性就是数据表中的字段，也就是数据表中的一列；

域：域就是对数据表中属性的取值进行限定；

关键字：关键字就是数据表中的主键；

在了解了表结构设计的常用概念后，接下来就需要使用前面绘制的E-R模型完成表结构的设计工作，并在数据库中创建数据表，并为各个数据表进行命名。以下就对设计的结果通过表格形式进行展示。

表4.1字典表表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	dic_code	String	字段	是
3	dic_name	String	字段名	是
4	code_index	Integer	编码	是
5	index_name	String	编码名字	是
6	super_id	Integer	父字段id	是
7	beizhu	String	备注	是
8	create_time	Date	创建时间	是

表4.2论坛表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	forum_name	String	帖子标题	是
3	yonghu_id	Integer	用户	是
4	users_id	Integer	管理员	是
5	forum_content	String	发布内容	是
6	super_ids	Integer	父id	是
7	forum_state_types	Integer	帖子状态	是
8	insert_time	Date	发帖时间	是
9	update_time	Date	修改时间	是
10	create_time	Date	创建时间	是

表4.3课程信息表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	kecheng_name	String	课程名称	是
3	kecheng_types	Integer	课程类型	是
4	kecheng_photo	String	课程封面	是
5	kecheng_video	String	课程视频	是
6	kecheng_new_money	BigDecimal	现价	是
7	kecheng_shichang	String	课程时常	是
8	kecheng_content	String	课程详情	是
9	kecheng_delete	Integer	逻辑删除	是
10	create_time	Date	创建时间	是

表4.4课程订单表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	kecheng_order_uuid_number	String	订单号	是
3	kecheng_id	Integer	课程	是
4	yonghu_id	Integer	用户	是
5	kecheng_order_true_price	BigDecimal	实付价格	是
6	insert_time	Date	订单创建时间	是
7	create_time	Date	创建时间	是

表4.5公告信息表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	news_name	String	公告标题	是
3	news_types	Integer	公告类型	是
4	news_photo	String	公告图片	是
5	insert_time	Date	添加时间	是
6	news_content	String	公告详情	是
7	create_time	Date	创建时间	是

表4.6用户表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	yonghu_name	String	用户姓名	是
3	yonghu_photo	String	头像	是
4	yonghu_phone	String	联系方式	是
5	yonghu_email	String	邮箱	是
6	new_money	BigDecimal	余额	是
7	yonghu_delete	Integer	假删	是
8	create_time	Date	创建时间	是

表4.7用户表表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	username	String	用户名	是
3	password	String	密码	是
4	role	String	角色	是
5	addtime	Date	新增时间	是

第5章 系统实现

进入到这个环节，也就可以及时检查出前面设计的需求是否可靠了。一个设计良好的方案在运用于系统实现中，是会帮助系统编制人员节省时间，并提升开发效率的。所以在系统的编程阶段，也就是系统实现阶段，对于一些不合理的设计需求，也是可以及时发现。因为设计的方案是完全指导系统的编码过程的。

5.1用户信息管理

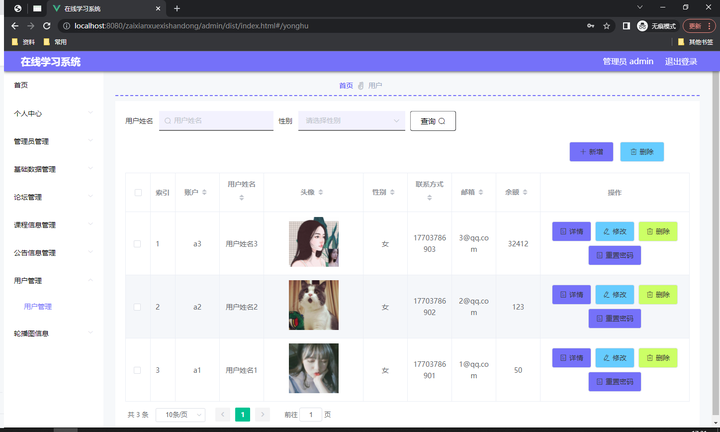

如图5.1显示的就是用户信息管理页面，此页面提供给管理员的功能有：用户信息的查询管理，可以删除用户信息、修改用户信息、新增用户信息，

还进行了对用户名称的模糊查询的条件



图5.1 用户信息管理页面

5.2 课程信息管理

如图5.2显示的就是课程信息管理页面，此页面提供给管理员的功能有：查看已发布的课程信息数据，修改课程信息，课程信息作废，即可删除，还进行了对课程信息名称的模糊查询 课程信息信息的类型查询等等一些条件。



图5.2 课程信息管理页面

5.3课程类型管理

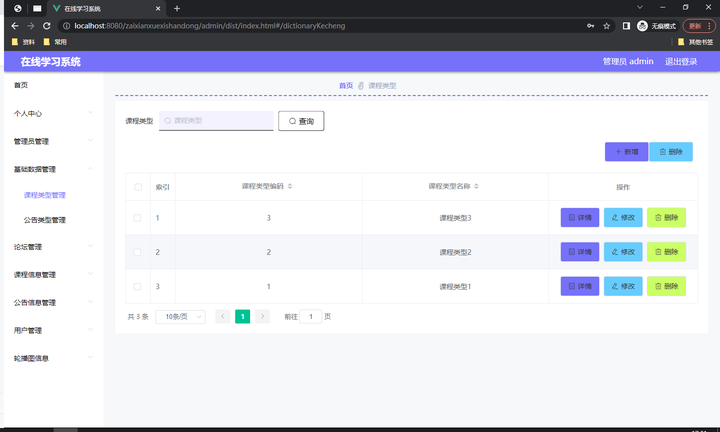

如图5.3显示的就是课程类型管理页面，此页面提供给管理员的功能有：根据课程类型进行条件查询，还可以对课程类型进行新增、修改、查询操作等等。



图5.3 课程类型管理页面

5.4论坛信息管理

如图5.4显示的就是论坛信息管理页面，此页面提供给管理员的功能有：根据论坛信息进行新增、修改、查询操作等等。

图5.4 论坛信息管理页面
