h264编码原理

在介绍编码器原理之前首先了解三个制定编码标准的组织：
1.国际电信联盟(ITU-T)，这是一个音视频领域非常强的组织，规定了很多标准如h261，h262，h263，h263++。h263++也就是h264的前身。
2.国际标准化组织(ISO)，这是一个庞大的官方组织，他们规定了很多标准，如分米，温度等，在ITU-T之后，他们也开始规定编码标准。如MPEG1，MPEG2，MPEG4。
3.GOOGLE，规定了vp8，vp9等。
ITU-T和ISO竞争了多年后，两个机构开始合作，h264/(MPEG4-part10 AVC)就是他们合作的产物。

h264是一系列编码工具的组合，主要包括：
1.帧内压缩
2.帧间压缩
3.环路滤波器，实际上是一个数字低通滤波器，滤除不必要的高频信息。

帧内压缩的过程如下：
数据源–》信源编码器–》视频复合编码器–》传输缓冲编码器–》传输编码器–》h264码流

什么是信源编码器：
它把一张图片分割成4x4，8x8，16x16等一个个宏块，其中h264最大的宏块是16x16，至于该分割成多大的宏块，是由具体算法决定的。

什么是视频复合编码器：
把一个个宏块，进行记录，分为三部分，第一首先记录宏块的顶层一行，然后记录最左边的一行，最后记录预测。预测有9种方向，如下图。因此可以知道宏块越大，压缩比也就越高。
h265之所比h264压缩比高就是它的预测方向比较多。

什么是传输缓冲编码器：
信源编码器编码数据放在这里，i和p帧编码后直接出码流，不会缓存，b帧会缓存等待P帧，一个p帧进去，编码里之前缓存的b帧一定都会被刷新出来。
帧内压缩就是对宏块的压缩。丢包为什么会花屏，其实是丢了宏块，解码器解析不到就变成花屏了。

帧间压缩：
帧内压缩就是对宏块的压缩。帧间压缩分为两种，一种是没有运动的宏块，一种是运动的宏块，帧间压缩就是对运动宏块坐标的记录，称为对运动适量的记录。

h264只是规定的码流的结构，码流结构确定了，那么解码器的结构也就确定了，但是编码器的实现可以不同，只要最终编码出的码流结构符合h264就可以了。

之所以引进265是因为，264很难对1080p以上的视频编码，编码出来的视频太大。264编码算法成熟时，人们对视频清晰度还没有那么高的要求，显示器的分辨率普遍还很低。

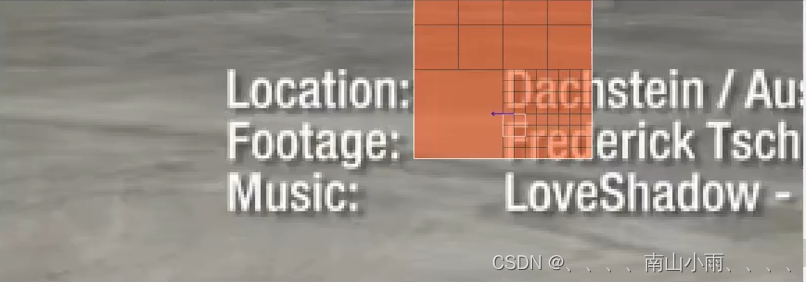

h265之所以能提升压缩率，根本原因有是因为宏块的大小变大了，最大128x128，而264最大16x16。那么是否宏块的左边和上边加上预测方向就会忽略掉很多细节，编码就会编码的不清晰了呢。需要注意的是h265是聪明的压缩算法，比如它先划分一个64x64的宏块，划分好后发现这个宏块里的像素细节比较多，颜色变化大，那么它就会再划分四个等大小的宏块，也就是32x32，然后再对每个宏块考虑是否还需要再次细分，如果需要每个宏块再划分为4个等大的宏块，这样树形递归下去，直到划分到最小的4x4大小的宏块。这就是h265能有效压缩视频的秘密。如下图：
但是如果只比较I帧的话，还是265稍微大一点点些，因为265采用的树形递归编码方式需要记录额外的信息。因此在I帧265并没有优势，但是它的P帧和B帧会比264的小非常多，比如P帧可能会是264P帧的1/10。
查看264视频宏块的划分可以用雷神的eyeView。
查看264视频宏块的划分可以用Elecard HEVCAnalyzer。
同时265和264还有一个更大的差别，那就是它在264的基础上增加了预测方向，使得对像素的预测更加精准。
H.265：所有尺寸的CU块，亮度有35种预测方向，色度有5种预测方向
H.264：亮度 4x4块9个方向，8x8块9个方向，16x16块4种方向，色度4种方向

265和264在码流结构也有不同，264第一帧里有两个分隔符(00 00 00 01)，一个是sps，一个是pps，265则有三个分隔符，在最前面加了一个vps。vps是用来保存3D信息的，比如左眼偏光度，右眼偏光度。因此一个裸眼3D视频一定是265编码。
