比大小

1. 准备工作

（1）保留默认的小猫角色，从角色选择两个Apple角色，分别命名为左苹果和右苹果；

（2）在白色背景上绘制两个长方形，分别放于舞台的左半边和右半边；

（3）建立两个变量，并设置为滑杆显示（滑杆范围采取默认的），变量名分别为：第一堆苹果和第二堆苹果。

2. 功能实现

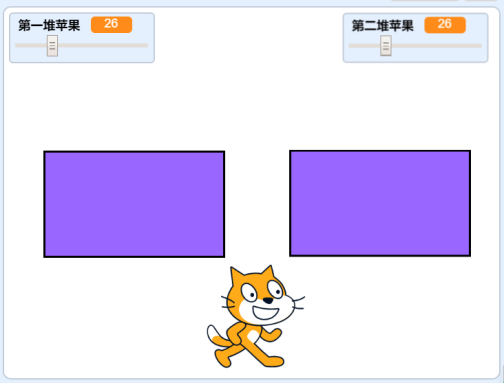

（1）程序开始前，舞台和角色如下图所示，拖动滑杆可以改变两个变量的值，两个苹果角色大小都为30，都隐藏；

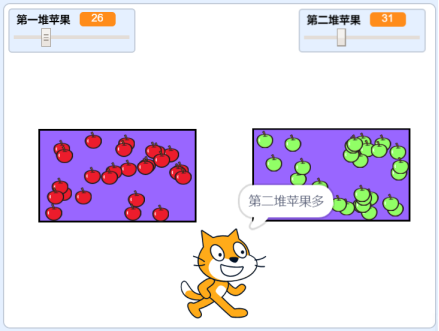

（2）点击绿旗后，在左边长方形中，按照变量“第一堆苹果”的数值出现同等数量、位置不同的红色苹果；在右边长方形中，按照变量“第二堆苹果”的数值出现同等数量、位置不同、颜色特效为50的绿色苹果；

（3）点击绿旗，等待2秒钟后，如果变量“第一堆苹果”等于“第二堆苹果”，小猫说“两堆苹果一样多”；如果变量“第一堆苹果”大于“第二堆苹果”，小猫说“第一堆苹果多”，否则说“第二堆苹果多”。

3. 设计思路与实现

（1）角色分析

角色：小猫角色，两个Apple角色（左苹果和右苹果）

（2）背景分析

背景：白色背景上绘制两个长方形，分别放于舞台的左半边和右半边

（3）所用积木块介绍

a. 运动类

• 将角色移动到舞台中指定的X/Y坐标位置，默认坐标（x:0, y:0）。
• x的范围（-240, 240）；y的范围（-180, 180）。

• 角色的Y坐标不变，X坐标变为设定的值。

• 角色的X坐标不变，Y坐标变为设定的值。

b. 外观类

• 在规定的时间内在舞台上显示输入的文字（说话云朵）。

• 将角色的大小调整为指定的值。
• 该积木块通常在角色初始化时使用。

• 将角色的颜色特效指定一个具体的值，下拉三角可以选择“鱼眼”，“漩涡”，“像素化”，“马赛克”，“亮度”，“虚像”。
• 颜色特效为0时，保持原先的颜色。
• 鱼眼特效，这个看起来就像是采用广角镜头观看。
• 漩涡特效，让角色围绕其中心点旋转。
• 虚像特效，可以理解为透明度。

• 在舞台中显示当前角色。

• 在舞台中隐藏当前角色。

c. 事件类

• 程序开始积木块。
• 点击舞台区的绿旗，执行以绿旗开始的所有程序脚本。

d. 控制类

• 时间间隔，等待指定的时间后执行后面的指令。

• 循环积木块：一遍一遍地执行包起来的积木序列。
• 重复执行指定的次数后停止，该积木块通常在角色移动等场景中使用。

• 条件判断语句，如果条件满足执行那么模块里面的积木指令，如果条件不成立，返回值为假，那么执行否则模块里面的积木指令。

• 当作为克隆体启动时，该克隆体执行的指令。

• 产生自己的一份克隆，下拉倒三角还可以选择其他角色。

e. 运算类

• 随机得到设定区间中的任一值，包含两个区间的端点。

• 比较运算，左边等于右边返回true值（真），否则返回false值（假）。

• 比较运算，左边大于右边返回true值（真），否则返回false值（假）。

• 算术运算，返回左边与右边的和。

f. 变量类

• 建立一个变量，输入变量名称，然后选择适用于所有角色还是适用于当前角色。

（4）角色、舞台背景设置

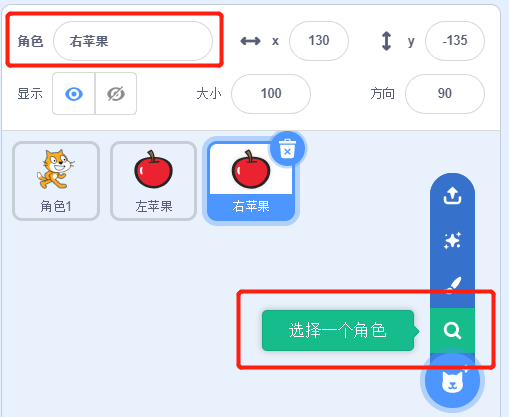

a. 角色设置

从角色库选择两个Apple角色，分别命名为左苹果和右苹果。

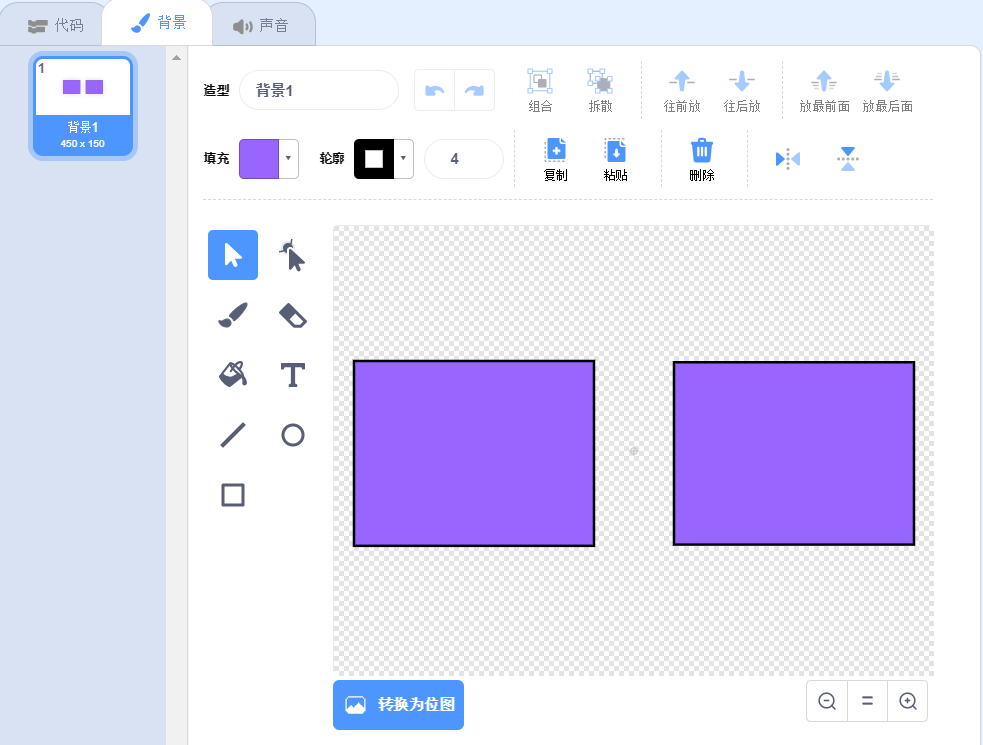

b. 舞台背景设置

在白色背景上绘制两个长方形，分别放于舞台的左半边和右半边。

（5）脚本编写

编程题的功能实现有多种方案，标准答案所示参考程序仅是其中的一种，最终以是否完成题目要求的功能实现效果作为评分依据。

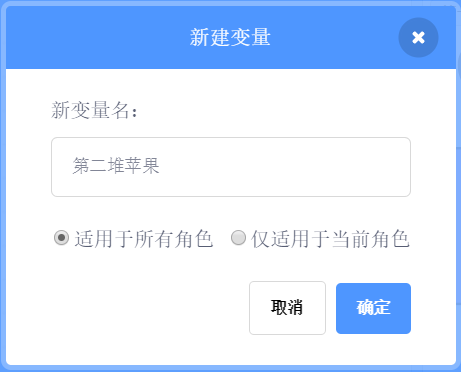

新建变量“第一堆苹果”，用于存储第一堆苹果的数量。

新建变量“第二堆苹果”，用于存储第二堆苹果的数量。

两个变量“第一堆苹果”、“第二堆苹果”用滑杆模式显示（右键菜单），滑杆范围采取默认。

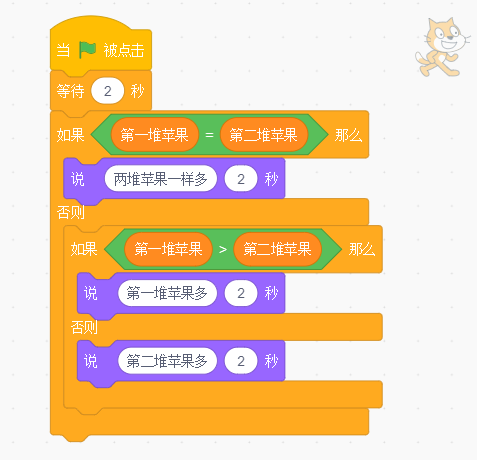

a. 角色：小猫

当绿旗被点击时：

1. 开始：点击绿旗，也就是程序启动，就要执行后续的程序指令。
2. 等待2秒（等待2秒钟）
3. 如果 第一堆苹果 == 第二堆苹果：说“两堆苹果一样多”，2秒，否则（如果变量“第一堆苹果”等于“第二堆苹果”，小猫说“两堆苹果一样多”）
   • 如果 第一堆苹果 > 第二堆苹果 那么说“第一堆苹果多”，2秒，否则，说“第二堆苹果多”，2秒（如果变量“第一堆苹果”大于“第二堆苹果”，小猫说“第一堆苹果多”，否则说“第二堆苹果多”）

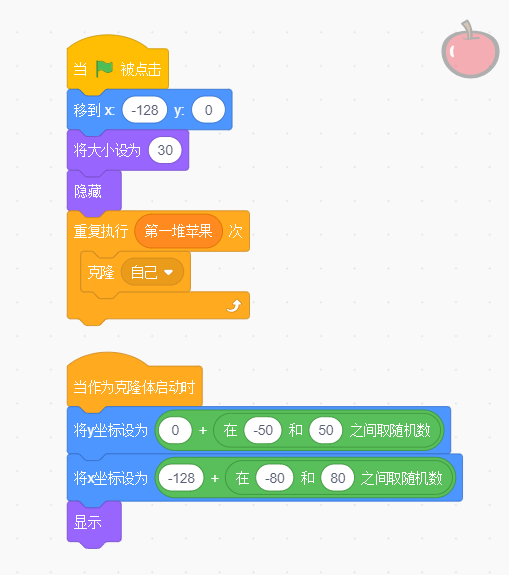

b. 角色：左苹果

当绿旗被点击时：

1. 开始：点击绿旗，也就是程序启动，就要执行后续的程序指令。
2. 初始化位置：X=-128，Y=0（左长方形的中心位置）
3. 初始化大小：30（两个苹果角色大小都为30，都隐藏）
4. 初始化状态：隐藏
5. 重复执行“第一堆苹果”次：（在左边长方形中，按照变量“第一堆苹果”的数值出现同等数量、位置不同的红色苹果）
   • 克隆自己

当作为克隆体启动时：

1. Y坐标设置：0 加上 -50 到 50之间的随机数
2. X坐标位置：-128加上-80到80之间的随机数
3. 显示

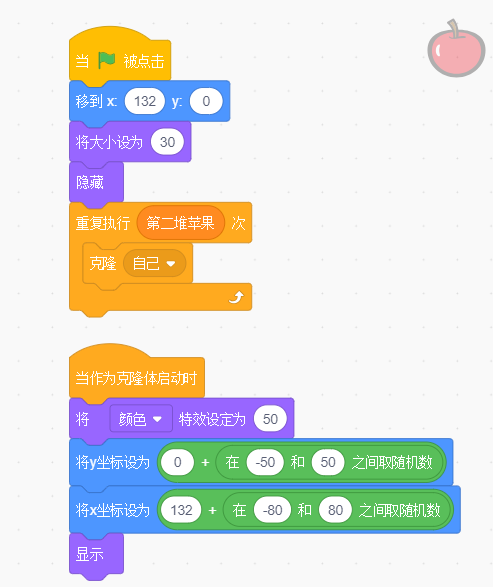

c. 角色：右苹果

当绿旗被点击时：

1. 开始：点击绿旗，也就是程序启动，就要执行后续的程序指令。
2. 初始化位置：X=132，Y=0（右长方形的中心位置）
3. 初始化大小：30（两个苹果角色大小都为30，都隐藏）
4. 初始化状态：隐藏
5. 重复执行“第二堆苹果”次：（在右边长方形中，按照变量“第二堆苹果”的数值出现同等数量、位置不同、颜色特效为50的绿色苹果）
   • 克隆自己

当作为克隆体启动时：

1. 初始化颜色：50
2. Y坐标设置：0 加上 -50 到 50之间的随机数
3. X坐标位置：132加上-80到80之间的随机数
4. 显示

4. 评分标准

（1）背景和角色都正确；（1分）

（2）变量建立正确，并能设置成滑杆显示；（1分）

（3）点绿旗运行后，在两边的长方形中，能分别按照变量“第一堆苹果”、“第二堆苹果”的数值出现位置不同的苹果（左红右绿）；（5分，完成克隆给2分，右边设置了颜色特效给1分，左右两边克隆体位置不超出长方形给2分）

（4）小猫能根据两个变量的数值不同，说出正确的结果，每判断一种情况给1分。（3分）
