SAR ADC的功耗设计

article 2025/8/25 8:31:50

SAR ADC 由比较器、逻辑和DAC组成，功耗比可能是3：6：1，对于低功耗设计来说，我们需要尽量让DAC的功耗最小，这里来探讨一下CDAC的功耗计算方法。
在这里插入图片描述

CDAC从状态1切换到状态2时，需要从Vref buffer上抽拉电荷。C是状态2时连接Vref的总电容，V2就是状态2时接Vref的电容上的电压差。V1就是状态1时C这个电容上的电压差。E=VrefC(V2-V1)就是功耗

在这里插入图片描述

采样阶段：VINP/VINN 接入，上下两排cap 全接Vref：
上面一排的采样电荷为：(Vinp-Vref)*4C (11)
下面一排的采样电荷为：(Vinn-Vref)*4C (12)
此时给CDAC 充电，输入信号buffer 有能量消耗，但Vref buffer 没有能量消耗。
第一次转换，直接比较，(11)-(12)得到（Vinp-Vinn）4C。如果Vinp-Vinn>0,则上面一排最高位接0，其它均保持不变。下面一排最高位置vref，其它保持不变
第二次转换
上面一排的转换电荷为： Vx2C+(Vx-Vref)*2C (13)
下面一排的转换电荷为： (Vy-Vref)4C (14)
(11)=(13)得到Vx=Vinp-1

相关文章：

SAR ADC的功耗设计

SAR ADC 由比较器、逻辑和DAC组成，功耗比可能是3：6：1，对于低功耗设计来说，我们需要尽量让DAC的功耗最小，这里来探讨一下CDAC的功耗计算方法。 CDAC从状态1切换到状态2时，需要从Vref buffer上抽拉电荷。C是状态2时连接Vref的总电容，V2就是状态2时接Vref的电容上的电压…...

编程日记 2025/8/25 8:31:50

PP-OCRv5

目录 PP-OCRv5官方效果如下 C封装、C#调用效果 项目 代码 下载 PP-OCRv5官方效果如下 C封装、C#调用效果 项目 代码 using Newtonsoft.Json; using OpenCvSharp; using System; using System.Collections.Generic; using System.Diagnostics; using System.Drawing; usi…...

编程日记 2025/8/20 16:57:35

nginx的一些配置的意思

1.用这个端口可以访问到nginx 2.工作进程，设置成和cpu核心数一样即可 3.每个工作进程的最大网络连接数。 4.主机名称 设置反向代理时，把server_name设置成ip。 5.反向代理进行转发，localhost指的是nginx所在的机器。 关键字proxy_pass。 …...

编程日记 2025/8/20 16:57:46

Agent模型微调

这篇文章讲解： 把 Agent 和 Fine-Tuning 的知识串起来，在更高的技术视角看大模型应用；加深对 Agent 工作原理的理解；加深对 Fine-Tuning 训练数据处理的理解。 1. 认识大模型 Agent 1.1 大模型 Agent 的应用场景 揭秘Agent核心…...

编程日记 2025/8/20 16:57:41

Android-OkHttp与Retrofit学习总结

OkHttp核心机制与工作流程​ ​面试官​：能简单介绍一下OkHttp的工作流程吗？ ​候选人​： 好的，OkHttp的工作流程大致可以分为几个步骤。首先，我们需要创建一个OkHttpClient实例，通常会用建造者模式来配置…...

编程日记 2025/7/13 0:19:36

移远三款主流5G模块RM500U，RM520N，RG200U比较

文章目录 概要一、技术架构差异1. ‌3GPP协议版本‌2. ‌芯片平台与性能‌3. ‌频段覆盖与区域适配‌4. 协议增强与特殊功能‌ 二、功能与应用定位1. ‌网络兼容性‌2. ‌封装与接口扩展‌ 三、典型应用场景总结 概要 本文介绍下移远两款主流5G模块RM500U RM520N RG200U。 一…...

编程日记 2025/8/17 20:01:43

C++引用以及和指针的区别

C++ 引用 引用（reference）是 C++ 中的一种变量类型，是另一个变量的别名。一旦引用被初始化，就不能再改变它所指向的对象。 引用的特点 必须初始化：声明引用时必须立即对其进行初始化。不可更改绑定：一旦引用绑定到某个变量，就不能再指向其他变量。语法简洁：使用引用不…...

编程日记 2025/7/10 4:09:49

firfox 国外版和国内版本账号不互通问题处理

https://blog.csdn.net/sinat_37891718/article/details/147445621 现在国际服的火狐浏览器修改使用国内的账号服务器，需要先在搜索框输入about:config 中改变三项配置，然后重启浏览器，才能正常使用国内的火狐账号服务器 identity.fxaccount…...

编程日记 2025/8/8 15:50:59

Linux基本指令篇 —— whoami指令

whoami 是 Linux 和 Unix 系统中一个简单但实用的命令，全称 Who Am I（我是谁）。它的功能是显示当前登录用户的用户名。以下是关于 whoami 的详细解析： 目录 1. 基本用法 2. 命令特点 3. 实际应用场景 场景 1：脚本中…...

编程日记 2025/8/20 16:57:58

用go从零构建写一个RPC（3）--异步调用+多路复用实现

在前两个版本中，我们实现了基础的客户端-服务端通信、连接池、序列化等关键模块。为了进一步提升吞吐量和并发性能，本版本新增了 异步发送机制 和 多路复用支持，旨在减少资源消耗、提升连接利用率。 代码地址：https://github.com/…...

编程日记 2025/8/20 2:21:47

力扣395做题笔记

题目链接 力扣395 第一次尝试 class Solution {public int longestSubstring(String str, int k) {char[] s str.toCharArray();int n s.length;int[] cnts new int[256];int ans 0;for (int r 0, l 0; r < n; r ) { cnts[s[r]];if (cnts[s[r]] > k) { ans Mat…...

编程日记 2025/8/20 16:58:03

Python-numpy中常用的统计函数及转换函数

numpy中常用的统计函数 numpy中常用统计函数numpy普通统计函数忽略 NaN 值进行统计百分位数 numpy中形状转换函数重塑数组&#xff08;reshape&#xff09;展平数组&#xff08;flatten/ravel&#xff09;转置&#xff08;transpose/T&#xff09; 数据类型的转换使用astype()转…...

编程日记 2025/7/14 3:56:44

【C语言干货】free细节

提示&#xff1a;文章写完后&#xff0c;目录可以自动生成&#xff0c;如何生成可参考右边的帮助文档 文章目录 前言一、为啥*phead free掉了之后&#xff0c;为啥下面还 提示&#xff1a;以下是本篇文章正文内容&#xff0c;下面案例可供 可以用&#xff1f; 前言参考 一、为…...

编程日记 2025/8/17 17:27:47

网络安全-等级保护(等保) 2-0 等级保护制度现行技术标准

################################################################################ 第二章&#xff1a;现行等保标准要求&#xff0c;通过表格方式详细拆分了等保的相关要求。 GB 17859-1999 计算机信息系统 安全保护等级划分准则【现行】 GB/T22240-2020 《信息安全技术 网…...

编程日记 2025/8/11 11:34:06

WebSocket(看这一篇就够了)

文章目录 WebSocket 基本概念什么是WebSocket?为什么需要 WebSocket&#xff1f;与 HTTP 协议的区别WebSocket协议的原理WebSocket工作流程WebSocket 数据帧结构和控制帧结构。JavaScript 中 WebSocket 对象的属性和方法&#xff0c;以及如何创建和连接 WebSocket。webSocket简…...

编程日记 2025/8/19 23:51:48

旧物回收小程序：让闲置焕发光彩，为生活增添价值

你是否常常为家中堆积如山的闲置物品而烦恼&#xff1f;那些曾经心爱的物品&#xff0c;如今却成了占据空间的“鸡肋”&#xff0c;丢弃可惜&#xff0c;留着又无处安放。别担心&#xff0c;一款旧物二手回收小程序将为你解决这一难题&#xff0c;让闲置物品重新焕发光彩&#…...

编程日记 2025/8/22 2:13:12

精益数据分析（73/126）：黏性阶段的功能优先级法则——七问决策模型与风险控制

精益数据分析&#xff08;73/126&#xff09;&#xff1a;黏性阶段的功能优先级法则——七问决策模型与风险控制 在创业的黏性阶段&#xff0c;如何从海量的功能创意中筛选出真正能提升用户留存的关键改动&#xff1f;今天&#xff0c;我们结合《精益数据分析》中的“开发功能…...

编程日记 2025/6/23 7:34:13

React声明式编程（手动控制，大型项目，深度定制）与Vue响应式系统（自动优化，中小型项目，快速开发）区别

文章目录 React声明式与Vue响应式区别详解一、响应式机制原理对比1.1 Vue的响应式系统Vue响应式流程图Vue响应式代码示例 1.2 React的声明式更新React声明式流程图React声明式代码示例 二、更新触发逻辑差异2.1 Vue的自动更新Vue依赖收集机制 2.2 React的手动更新React Diff算法…...

编程日记 2025/8/16 16:33:47

数学建模MathAI智能体-2025电工杯A题实战

题目&#xff1a; 光伏电站发电功率日前预测问题 光伏发电是通过半导体材料的光电效应&#xff0c;将太阳能直接转化为电能的技术。光伏电站是由众多光伏发电单元组成的规模化发电设施。 光伏电站的发电功率主要由光伏板表面接收到的太阳辐射总量决定&#xff0c;不同季节太阳…...

编程日记 2025/8/25 17:15:57

跨平台游戏引擎 Axmol-2.6.0 发布

Axmol 2.6.0 版本是一个以错误修复和功能改进为主的次要LTS长期支持版本 &#x1f64f;感谢所有贡献者及财务赞助者&#xff1a;scorewarrior、peterkharitonov、duong、thienphuoc、bingsoo、asnagni、paulocoutinhox、DelinWorks 相对于2.5.0版本的重要变更&#xff1a; 通…...

编程日记 2025/8/9 19:34:37

C# Windows Forms应用程序-002

目录 项目结构 主类和命名空间 构造函数和析构函数 初始化组件 (InitializeComponent) 按钮点击事件处理程序 主程序入口点 项目截图&#xff1a; 完整代码&#xff1a; 项目结构 这个项目是一个简单的C# Windows Forms应用程序&#xff0c;获取指定文件的根信息…...

编程日记 2025/8/20 16:58:21

理解计算机系统_线程(八):并行

前言 以<深入理解计算机系统>(以下称“本书”)内容为基础&#xff0c;对程序的整个过程进行梳理。本书内容对整个计算机系统做了系统性导引,每部分内容都是单独的一门课.学习深度根据自己需要来定 引入 接续理解计算机系统_并发编程(10)_线程(七):基于预线程化的…...

编程日记 2025/8/20 16:58:27

【MySQL】09.索引

索引是用来提高数据库的性能的&#xff0c;但查询速度的提高是以插入、更新、删除的速度为代价的&#xff0c;这些写操作&#xff0c;增加了大量的IO。所以它的价值在于提高一个海量数据的检索速度。 1. 认识磁盘 MySQL 给用户提供存储服务&#xff0c;而存储的都是数据&…...

编程日记 2025/8/20 17:32:25

【备忘】 windows 11安装 AdGuardHome，实现开机自启，使用 DoH

windows 11安装 AdGuardHome&#xff0c;实现开机自启&#xff0c;使用 DoH 下载 AdGuardHome解压 AdGuardHome启动 AdGuard Home设置 AdGuardHome设置开机自启安装 NSSM设置开机自启重启电脑后我们可以访问 **http://127.0.0.1/** 设置使用 AdGuardHome DNS 效果图 下载 AdGua…...

编程日记 2025/8/20 17:32:35

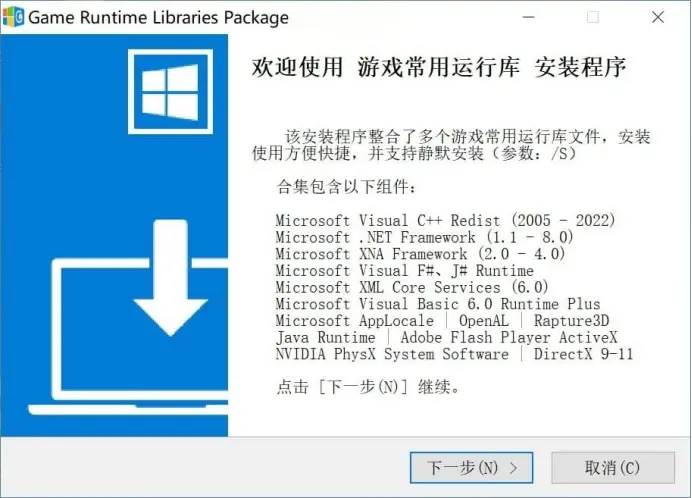

[Windows] 游戏常用运行库- Game Runtime Libraries Package（6.2.25.0409）
