DMA STM32H7 Domains and space distrubution

DMA这个数据搬运工，对谁都好，任劳任怨，接受雇主设备的数据搬运业务。每天都忙碌着！哈哈哈。

1. DMA 不可能单独工作，必须接收其他雇主的业务，所以数据搬运业务的参与者是DMA本身和业务需求发起者。

2. 一般大体的工作流程是：只要代码配置负责：2.1.给DAM提供时钟源，2.2.配置DMA工作模式和中断，2.3. 需求方设备（比如UART）向DMA发送开始搬运数据的请求信号，就可以开始搬运数据了。2.4 期间UART与DMA的同步方式，通过中断ISR互相关联嵌套。

3. DMA有时候也会遇到问题：比如STM32H743IIT6的BDMA负责LPUART1的发送数据搬运工作。应该会出现 TC 传输错误中断，原因是这个数据搬运工DMA在搬运数据时发现收发地之间没有总线互联，因此无路可走，那就巧妇难为无米之炊了。

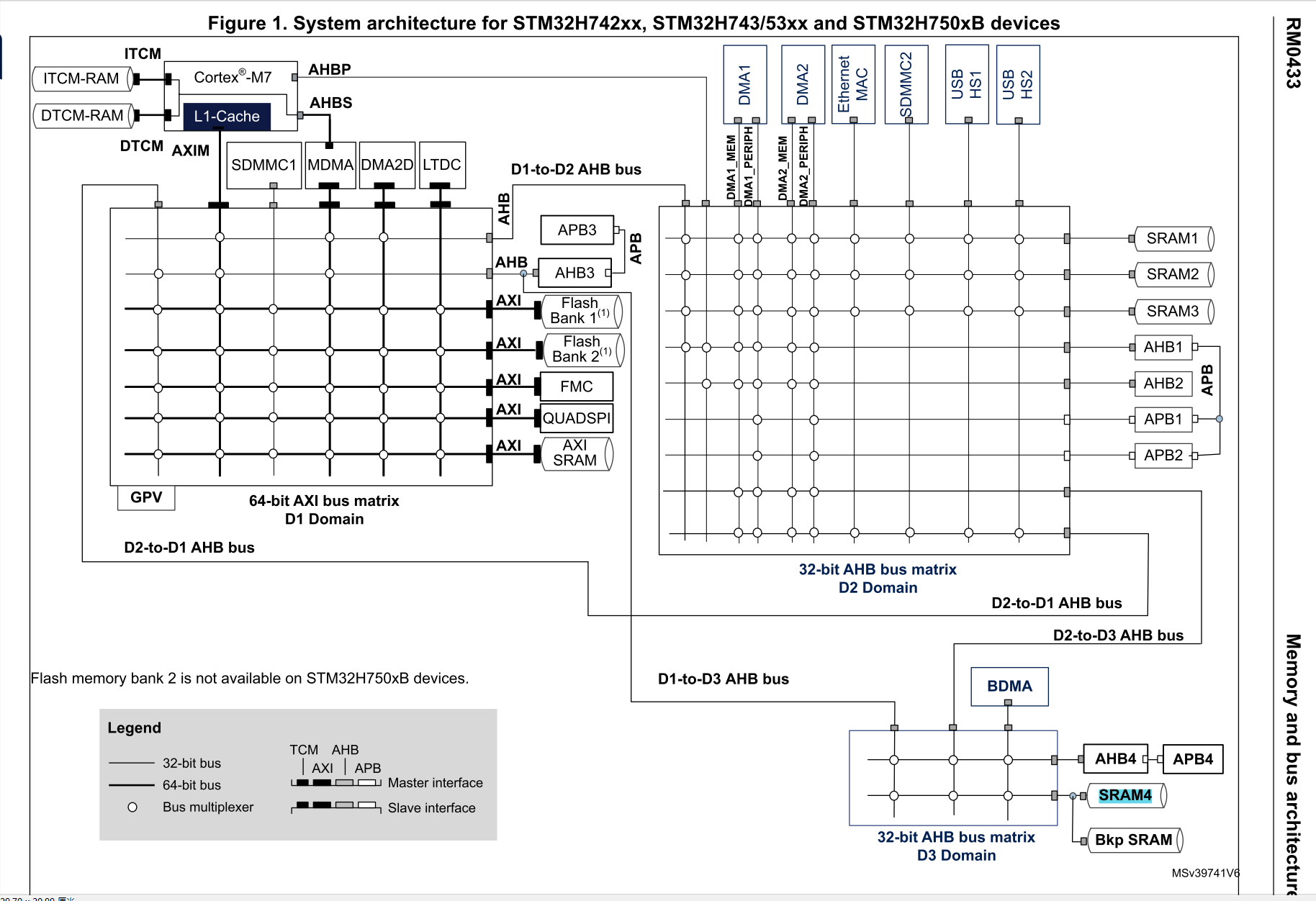

所以，当系统复杂起来了，比如从STM32F407到STM32H743的SoC复杂度跨越，需要考虑内部数据总线、指令总线、运行频率等交通主干道的核心配置，达到满足应用目的。

下面附带上图

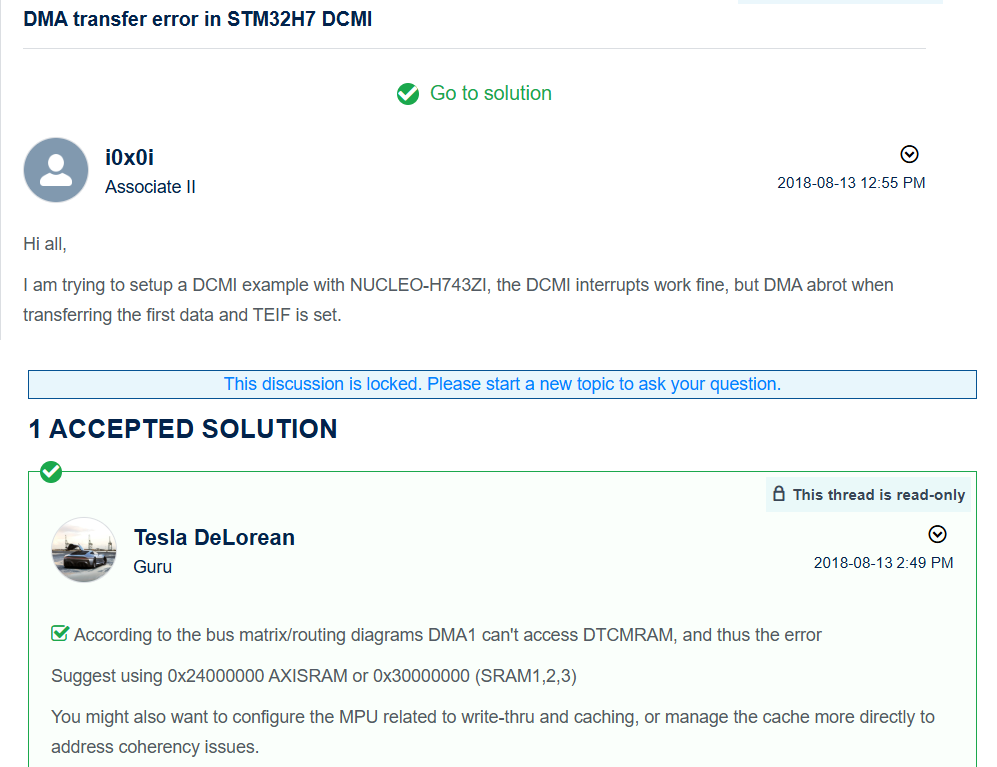

下面是一个已经解决的案例：

AMR Keil-MDK 上重新适配了分散散加加载载文文件：

LR_IROM1 0x08000000 0x00200000 {         ; 主Flash区域（根据实际芯片型号调整）ER_IROM1 0x08000000 0x00200000 {       ; 加载地址 = 执行地址*.o (RESET, +First)                   ; 中断向量表*(InRoot$$Sections)                   ; 根段.ANY (+RO)                            ; 所有只读数据（代码、常量）};---------------------------------------------------------; RAM Regions (RM0433-STM32H743-page131/3353-2025年5月27日);---------------------------------------------------------; 128KB DTCM (0x20000000 - 0x2001FFFF)RW_IRAM1 0x20000000 0x00020000 {        ; 最高速度RAM，用于中断/实时数据.ANY (+RW +ZI)                        ; 默认分配未指定区域变量}; 512KB AXI SRAM (0x24000000 - 0x2407FFFF)RW_IRAM2 0x24000000 0x00080000 {        ; 带缓存的大容量RAM*(.RAM_D1)                            ; 手动指定分配到此区域的变量（DMA缓冲区等）}; SRAM1-3 (0x30000000 - 0x30047FFF); SRAM1: 128KB (0x30000000 - 0x3001FFFF); SRAM2: 128KB (0x30020000 - 0x3003FFFF); SRAM3: 32KB  (0x30040000 - 0x30047FFF)RW_IRAM3 0x30000000 0x00048000 {        ; 总288KB，D2域SRAM*(.RAM_D2)                            ; 外设相关数据}; 64KB SRAM4 (0x38000000 - 0x3800FFFF)RW_IRAM4 0x38000000 0x00010000 {        ; D3域低功耗RAM*(.RAM_D3)                            ; 低功耗模式保留数据}; 4KB Backup SRAM (0x38800000 - 0x38800FFF)RW_IRAM5 0x38800000 0x00001000 {        ; 备份域RAM（Vbat供电）*(.RAM_Backup)                        ; RTC/备份寄存器相关数据}
};added by maple. for BDMA and LPUART1 .2025年5月27日
