8086 处理器 Flags 标志位全解析：CPU 的 “晴雨表” 与 “遥控器”总结：

article 2025/6/3 15:57:49

引入：

你是否好奇，当 CPU 执行一条加法指令时，如何自动判断结果是否超出范围？当程序跳转时，如何快速决定走哪条分支？甚至在调试程序时，为何能让 CPU “一步一停”？这一切的答案，都藏在 8086 处理器的 标志寄存器（FLAGS） 里。这个仅有 16 位的 “神秘容器”，承载着 9 个标志位，它们既是 CPU 运算状态的 “晴雨表”，也是控制程序流程的 “遥控器”—— 从无符号数的进位检测到有符号数的溢出警报，从字符串操作的方向控制到中断系统的开关管理，每一个标志位都在无声地指挥着 CPU 的行为。

想象你驾驶着一辆 “计算机跑车”，标志寄存器就是仪表盘上的各种指示灯和控制按钮：

CF（进位标志） 如同 “超载警报灯”，在无符号数运算超限时报错；
OF（溢出标志） 像是 “血压计”，实时监测有符号数是否 “情绪失控”；
DF（方向标志） 恰似 “导航仪”，决定数据在内存中是 “正向巡航” 还是 “逆向穿梭”；
TF（跟踪标志） 则是 “自动驾驶调试模式”，让程序逐行执行，便于排查故障。

无论你是刚踏入汇编世界的新手，还是深耕底层开发的工程师，理解这些标志位，就能读懂 CPU 与程序之间的 “隐秘对话”。接下来，让我们拆解这个 “微型控制中心”，揭开 8086 处理器如何通过标志位实现对数据的精准操控，以及这些机制如何塑造了现代计算机的底层逻辑。

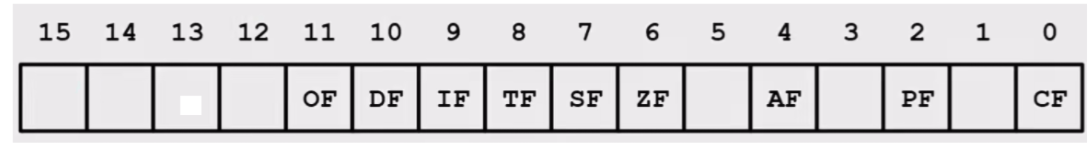

状态标志：运算结果的"晴雨表"（6个）

1.CF（进位标志，位0） - 无符号数的守护者

一句话搞懂：CF 就是记录无符号数加减时 “有没有顶到天花板 / 跌到地下室”

CF 标志专门盯着无符号数的加法或减法运算：
- 加法时：如果结果超过了最大值（比如 8 位无符号数最大是 255，加 1 就会 “爆表”），CF=1（代表有进位）；
- 减法时：如果被减数不够减（比如 5-10，无符号数不能是负数），CF=1（代表有借位）。
类比生活场景：
就像你用一个只能装 100 颗糖的罐子装糖：
- 往罐子里放 101 颗糖，糖会 “溢出” 到罐子外（CF=1）；
- 从只有 5 颗糖的罐子里拿走 10 颗，你得 “借 5 颗”（CF=1），否则根本不够拿。

CF 怎么用？看两个超简单的例子

例子 1：加法中的进位（CF=1）

场景：用 8 位无符号数计算 255 + 1
- 255 的二进制：11111111（8 位全是 1）
- 加 1 后：1 00000000（一共 9 位，但 8 位寄存器只能存后 8 位00000000）
- CF 自动设为 1，表示最高位（第 9 位）有一个进位（就像罐子外多了 1 颗糖）。
结果解读：
无符号数中，255+1=0 是错误的，但 CF=1 告诉你 “实际结果应该是 256，只是寄存器装不下，多出来的 1 在 CF 里”。

例子 2：减法中的借位（CF=1）

场景：用 8 位无符号数计算 5 - 10
- 二进制减法相当于 00000101 - 00001010
- 不够减，需要向 “更高位借 1”（但 8 位无符号数没有更高位），CF 自动设为 1（代表借了 1）。
- 实际计算结果：00000101 + (-10) 的补码，但无符号数视角下，结果是 251（即 5 + 256 - 10），但 CF=1 表示 “这次减法其实是失败的，因为不够减”。
结果解读：
无符号数中，5-10 没有意义（不能是负数），CF=1 告诉你 “被减数太小，需要借位，结果可能不对”。

CF 的隐藏技能：算 “大数” 时的得力助手

当计算超过寄存器位数的数（比如 16 位、32 位数），需要分两次算，CF 就是中间的 “桥梁”：

算低位：先算低 8 位，若有进位（CF=1），说明高位需要加 1；
算高位：用低位的 CF 作为进位，加到高 8 位上。
类比手动算加法：
比如算 12345 + 67890，你会先算个位5+0=5，再算十位4+9=13，写 3 记 1（进位），最后算万位时加上这个进位。
CF 就是 CPU 的 “进位小本本”，帮你记住每次计算有没有多出来的数。

为什么说 CF 是 “无符号数的守护者”？

守护者的职责：
- 无符号数只能表示非负数（如 0~255），CF 负责监控运算是否超出这个范围：
  - 加法超上限（进位）→CF=1，提醒 “结果比最大值还大”；
  - 减法超下限（借位）→CF=1，提醒 “结果比 0 还小，不合理”。
对比有符号数 OF 标志：
- OF 管的是有符号数（如 - 128~127）是否溢出；
- CF 只关心无符号数是否进位 / 借位，两者互不干扰。

生活类比：CF 像 “水桶的水位标记”

你有一个 10 升的水桶：
- 往桶里倒 12 升水，水会溢出 2 升（CF=1，记录溢出的量）；
- 从桶里倒出 15 升水，桶里没这么多水，你得 “借 5 升”（CF=1，记录借了多少）。
  CF 就是水桶旁边的 “刻度线”，告诉你有没有倒超了或倒多了。

总结：CF 的 3 个灵魂拷问

CF 什么时候变 1？
- 无符号加法进位（结果＞最大值）；
- 无符号减法借位（被减数＜减数）。
CF 怎么影响计算？
- 算多位数时，用ADC（带进位加法）或SBB（带借位减法）指令，把 CF 的进位 / 借位用上。
- 例如：先算AL+BL，若 CF=1，再算AH+BH+1（加上进位）。
怎么记住 CF？
- 加（Add）超了→进位（Carry）→CF=1；
- 减（Sub）不够→借位（Borrow）→CF=1。
  一句话口诀：无符号加减，超界就记 1，进位借位全靠 CF 报信！

关键提醒：CF 和 OF 别搞混！

CF（无符号）：只看是否超过无符号数范围（如 0~255），不管数值正负；
OF（有符号）：只看有符号数是否溢出（如 - 128~127），不管进位借位。
比如：127 + 1（有符号数）→OF=1（溢出），但 CF=0（无符号数 128 没超 255）。
记住：CF 是无符号数的 “尺子”，OF 是有符号数的 “尺子”，各管各的！

2.PF（奇偶标志，位2） - 数据完整性的哨兵

一句话搞懂：PF 就是数 “1” 的个数是单还是双

PF 标志专门盯着指令算完后，结果最后 8 位（比如一个字节）里有多少个 1：
- 如果 1 的个数是偶数（比如 2 个、4 个），PF 就被自动设为1（代表 “正常”）；
- 如果是奇数（比如 1 个、3 个），PF 就变成0（代表 “有问题”）。

类比生活场景：
就像你数兜里的硬币：

若硬币数是偶数（2 枚、4 枚），你心里记个 “√”（PF=1）；
若硬币数是奇数（1 枚、3 枚），记个 “×”（PF=0）。
PF 就是 CPU 在默默数二进制里的 “1” 是不是偶数个。

PF 怎么用？举个超简单的例子

假设你用计算器算 3 + 5：

3 的二进制是 00000011（2 个 1，偶数→PF=1）；
5 的二进制是 00000101（2 个 1，偶数→PF=1）；
相加结果是 8，二进制 00001000（1 个 1，奇数→PF=0）。
CPU 算完后，PF 会自动变成 0，告诉你结果里的 1 是奇数个，可能要注意数据是不是出错了。

哪些操作会让 PF 变？

只要算完结果有最后 8 位（比如一个字节），PF 就会变：
- 加法（如3+5）、减法（如10-3）、逻辑运算（如AND、OR）都会影响 PF。
- 比如：MOV AL, 9（9 的二进制是1001，2 个 1→PF=1）。
不影响 PF 的操作：
- 算乘法、除法时，PF 不会变（因为结果可能超过 8 位，PF 只看最后 8 位）。

PF 的隐藏技能：查数据有没有 “小错误”

以前数据传输很慢（比如老式串口传文件），为了防止传错，会用 PF 做 “快速检查”：

发送数据时：
- 比如要发00001100（3 个 1，奇数），为了让 1 的个数变偶数，手动加一个 1，变成10001100（4 个 1，偶数）。
接收数据时：
- CPU 自动数最后 8 位的 1 是不是偶数个：
  - 如果是（PF=1），认为数据可能正确；
  - 如果不是（PF=0），说明传输中可能有 1 位出错了（比如某个 0 变成 1，或 1 变成 0）。

类比快递验货：
你网购时，包裹上有个 “校验码”，收到后核对一下：

对得上（PF=1），放心签收；
对不上（PF=0），马上联系卖家 “货可能摔破了”。

为什么说 PF 是 “数据完整性的哨兵”？

哨兵的作用：不负责解决问题，但能第一时间发现异常。
PF 不会帮你修正错误，但能告诉你 “数据末尾的 1 可能乱了”，比如：
- 算完加法后，PF=0，你就知道结果的最后 8 位里，1 的个数是奇数，可能哪里算错了。
- 传数据时，PF=0，你就知道这包数据可能在传输中 “丢了一个 1” 或 “多了一个 1”。

生活类比：PF 像 “袜子配对器”

你洗完袜子，要检查有没有单只剩下的：
- 成对的（偶数只）→放好（PF=1）；
- 单只的（奇数只）→提醒你 “少了一只”（PF=0）。
  PF 就是 CPU 在二进制数据里 “配对 1”，帮你快速发现单出来的那个 “1”。

总结：PF 的 3 个灵魂拷问

PF 看哪里？
只看结果的最后 8 位（一个字节），不管前面的高位。
PF 怎么记？
- 偶（偶数个 1）→PF=1（“1” 像对勾，代表正确）；
- 奇（奇数个 1）→PF=0（“0” 像叉叉，代表有问题）。
什么时候用？
- 想快速知道数据末尾的 1 是不是成对出现；
- 简单检查数据传输或计算有没有单比特错误（比如 1 位翻错了）。

一句话记住 PF：
数 1 的个数，偶 1 则 PF=1，奇 1 则 PF=0，专治数据里的 “单身 1”！

3.AF（辅助进位标志，位4） - BCD码的 “精密校验仪”

1. AF 是什么？为什么叫它 “BCD 码专用助手”？

辅助进位标志（AF） 位于标志寄存器第 4 位，专门监控 BCD 码（Binary Coded Decimal）运算中的半字节（4 位）进位 / 借位。
- BCD 码：用 4 位二进制表示 1 位十进制数（0~9），例如：
  - 十进制 25 → BCD 码 0010 0101（高 4 位 = 2，低 4 位 = 5）。
- AF 的作用：当 BCD 码运算中，低 4 位向高 4 位产生进位 / 借位（即第 3 位→第 4 位），AF=1；否则 AF=0。

类比：
AF 就像会计计算中的 “分→角” 进位校验：

当 “分” 累计超过 9 分（如 15 分），需向 “角” 进 1（1 角 5 分），此时 AF=1（触发校验）。
若 “分” 未超过 9 分（如 5 分），AF=0（无需调整）。

2. 哪些运算会影响 AF？

加法（ADD/ADC）：低 4 位相加≥16（如 7 + 9 = 16），向高 4 位进位，AF=1。
减法（SUB/SBB）：低 4 位不够减（如 3 - 5），需向高 4 位借位，AF=1。
DAA/DAS 指令：自动根据 AF 调整 BCD 码运算结果（后文详解）。

关键规则：
AF 仅关注 低 4 位与高 4 位之间的进位 / 借位，与其他位无关。例如：

MOV AL, 0x0F  ; AL = 0000 1111（十进制15，BCD非法，因4位超过9）
ADD AL, 1     ; AL = 0001 0000（16）
; 运算后：低4位（1111 + 0001）产生进位，AF=1，CF=0（无整体进位）

3. BCD 码运算为什么需要 AF？—— 以加法为例

场景 1：BCD 码加法（无进位）

计算 25 + 34：
- BCD 码表示：25 = 0010 0101，34 = 0011 0100。
- 二进制相加：0010 0101 + 0011 0100 = 0101 1001（59，合法 BCD）。
- AF=0（低 4 位相加 5 + 4 = 9，无进位）。

场景 2：BCD 码加法（需进位调整）

计算 28 + 39：
- BCD 码表示：28 = 0010 1000，39 = 0011 1001。
- 二进制相加：0010 1000 + 0011 1001 = 0110 0001（61？错误！）。
- 实际应为 67，但二进制直接相加结果错误。此时需 AF 辅助调整：
  1. 低 4 位相加 8 + 9 = 17 → 产生进位，AF=1。
  2. CPU 自动加 6 调整（DAA 指令）：0110 0001 + 0000 0110 = 0110 0111（67，正确）。

4. AF 与其他标志的区别

标志	作用	典型场景
AF	BCD 码半字节进位 / 借位（位 3→4）	十进制调整（DAA/DAS 指令依赖）
CF	无符号数整体进位 / 借位（最高位）	多字节运算（如 32 位加法）
OF	有符号数溢出（符号颠倒）	正数 + 正数 = 负数，负数 + 负数 = 正数

5. 如何用 AF？——DAA/DAS 指令实战

(1) DAA（Decimal Adjust After Addition）

功能：根据 AF 和 CF 自动调整 ADD/ADC 的结果，使其成为合法 BCD 码。
步骤：
1. 若 AF=1（低 4 位≥10），AL 加 6（修正低 4 位）。
2. 若 CF=1（高 4 位≥10），AL 加 60H（修正高 4 位并置 CF=1）。

例：

MOV AL, 0x28  ; AL = 28（BCD）
ADD AL, 0x39  ; AL = 0x61（二进制结果，非法BCD），AF=1（低4位进位）
DAA           ; AL = 0x67（合法BCD），CF=0

(2) DAS（Decimal Adjust After Subtraction）

功能：根据 AF 和 CF 自动调整 SUB/SBB 的结果，使其成为合法 BCD 码。
步骤：
1. 若 AF=1（低 4 位借位），AL 减 6。
2. 若 CF=1（高 4 位借位），AL 减 60H。

例：

MOV AL, 0x51  ; AL = 51（BCD）
SUB AL, 0x28  ; AL = 0x29（二进制结果，非法BCD），AF=1（低4位借位）
DAS           ; AL = 0x23（合法BCD），CF=0

6. 生活类比：AF 像 “超市计价器”

BCD 码运算如同超市计价（精确到分）：
- 每 9 分进 1 角（AF=1），每 9 角进 1 元（CF=1）。
- AF 确保 “分→角” 的进位正确，DAA/DAS 指令则像计价器的 “自动舍入” 功能，修正错误结果。

7. 总结：AF 的 3 个核心要点

作用：监测 BCD 码运算中的半字节进位 / 借位，是十进制调整的基础。
触发条件：
- 加法：低 4 位相加≥16（产生进位）。
- 减法：低 4 位不够减（需借位）。
用法：配合 DAA/DAS 指令，自动修正 BCD 码运算结果，确保十进制精度。

一句话记忆：
AF=1 → BCD 码低 4 位运算需进位 / 借位，快用 DAA/DAS 调整！
AF=0 → 低 4 位运算正常，无需调整。

通过 AF，8086 能高效处理财务、科学计算等需要精确十进制的场景，是早期计算机实现 “高精度计算” 的关键机制。

4.ZF（零标志，位6） - 循环与比较的核心

1. ZF 是什么？

零标志（ZF） 是标志寄存器的第 6 位，专门记录 运算或比较结果是否为 0：
- 结果为 0 → ZF=1（比如 3-3、0×5，结果都是 0，ZF 就置 1）。
- 结果非 0 → ZF=0（比如 2+3、1|0，结果不是 0，ZF 就置 0）。

2. ZF 怎么用？

在循环里（以LOOP为例）：
LOOP 指令先把 CX 减 1，再看 CX 是不是 0（此时 ZF=1，因为 CX=0 时结果为 0）。如果 CX≠0（ZF=0），就继续循环；如果 CX=0（ZF=1），就退出循环。
比如：
```
MOV CX, 10  ; 循环10次
loop_start:; 做一些事，比如累加LOOP loop_start  ; CX减1后，若CX≠0（ZF=0），继续循环
```
这里 ZF 帮我们判断 “循环次数用完了没”，控制循环何时结束。
在比较里（以CMP为例）：
CMP A, B 其实是算 A-B（不保存结果），但会改 ZF。如果 A==B（结果 0，ZF=1），就用 JE 跳转（比如 JE equal，相等就跳）；如果 A≠B（结果非 0，ZF=0），就用 JNE 跳转（比如 JNE not_equal，不等就跳）。
比如：
```
CMP AX, 100
JE found  ; 若AX=100（ZF=1），跳转到found
```
ZF 帮我们快速判断 “两个数是否相等”，决定程序走哪条分支。

3. 为什么 ZF 重要？

循环的 “计数器”：比如处理数组，CX 存数组长度，LOOP 依赖 ZF 判断 CX 是否减到 0，自动控制循环次数，不用手动写 JMP 来回跳。
比较的 “相等探测器”：不管是有符号数还是无符号数，只要结果为 0（比如 5==5 或 -3==-3），ZF 就为 1，直接用 JE/JNE 处理，逻辑清晰。
通用性强：算术运算（ADD、SUB）、逻辑运算（AND、OR）都会改 ZF，几乎所有需要判断 “结果是否为 0” 的场景都能用，是程序逻辑里的 “基础工具”。

4. 举个生活例子

循环场景：你数苹果，数到第 10 个就停。CX=10，每次数一个（CX 减 1），ZF 帮你看 CX 是不是 0（数完了没），到 0 就停（退出循环）。
比较场景：找钱包里有没有 100 元（CMP 钱包金额, 100），如果有（ZF=1，相等），就去买东西（JE 买东西）；没有（ZF=0，不等），就继续找（JNE 继续找）。

总结

ZF 就像一个 “零开关”：结果为 0 时打开（ZF=1），非 0 时关闭（ZF=0）。循环靠它控制 “重复多少次”，比较靠它判断 “是否相等”，是 8086 汇编里最常用的标志位之一，几乎所有涉及 “结果是否为零” 的逻辑（循环、条件判断）都离不开它。掌握 ZF，就能轻松处理程序中的重复执行和数据比较，让代码更高效、逻辑更清晰。

5.SF（符号标志，位7） - 有符号数的指南针

5.1. 它是干啥的？

SF 就像给数字贴了个 “正负标签”：

结果是负数（比如 -5、-100）→ SF=1（亮红灯，表示 “负”）。
结果是正数或 0（比如 3、0）→ SF=0（亮绿灯，表示 “非负”）。
举个栗子：
算 3 - 5 = -2，CPU 算完后自动把 SF 设为 1（因为结果是负数）；
算 5 - 3 = 2，SF 就设为 0（结果是正数）。

5.2. 程序怎么用它？

CPU 通过 SF 判断数字的正负，然后 “决定下一步做什么”，就像你看到红绿灯决定走还是停：

如果是负数（SF=1）：比如给成绩扣分时，负数代表 “扣太多”，程序跳去处理错误。
如果是非负（SF=0）：比如计算存款余额，正数或 0 代表正常，程序继续计算。
白话例子：

比如你有一笔钱（存在AX里），想判断够不够花：
- 假设花完后钱是负数（SF=1），就跳去“余额不足”的提示；
- 如果钱还是正数或0（SF=0），就跳去“支付成功”的流程。

5.3. 为啥叫它‘指南针’？

因为在计算机里，有符号数的正负会影响逻辑走向：

算绝对值：如果 SF=1（负数），就把数字变成正数（比如 -3 变 3）；如果是正数，就不用变。
比较大小：比如比较两个负数 -1 和 -5，虽然 -1 更大，但 SF 都是 1，这时候需要配合其他标志（比如 OF）一起看，但 SF 至少能先告诉你 “这是负数”。

5.4. 一句话总结

SF 就像数字的‘正负指示灯’：亮红灯（SF=1）表示负数，亮绿灯（SF=0）表示非负。CPU 靠它快速判断数字的 “方向”，决定程序该走哪条路，是处理负数的关键小帮手！

记住它的核心作用：看结果是正还是负，仅此而已，别想复杂啦！

6.OF（溢出标志，位11） - 有符号数的警报器

6.1. OF 是什么？为什么叫它警报器？

溢出标志（OF） 位于标志寄存器第 11 位，专门监控 有符号数运算结果是否超出范围（即 “溢出”）：
- 有符号数范围（以 16 位为例）：
  - 正数：0 ~ +32767（二进制最高位为 0）。
  - 负数：-32768 ~ -1（二进制最高位为 1，补码表示）。
- 当运算结果超出这个范围（比如正数 + 正数 = 负数，或负数 + 负数 = 正数），OF=1（触发警报）；否则OF=0（安全）。
类比：
就像货车超载报警器：货车最多拉 10 吨货（类似有符号数范围），拉 15 吨（超载）→ 警报响（OF=1）；拉 8 吨（正常）→ 不响（OF=0）。

6.2. 哪些运算会触发 OF？3 种典型场景

场景 1：正数 + 正数 = 负数（上溢）

例（8 位有符号数，范围 - 128~127）：
127（01111111） + 1（00000001） = 128（超出正数上限 127）。
- 二进制计算：01111111 + 00000001 = 10000000（二进制结果为10000000，即十进制-128）。
- 现象：两个正数相加，结果却变成负数（显然错误）→ OF=1（警报触发）。

场景 2：负数 + 负数 = 正数（下溢）

例（8 位有符号数）：
-128（10000000） + (-1)（11111111） = -129（超出负数下限 - 128）。
- 二进制计算（补码）：10000000 + 11111111 = 01111111（二进制结果为01111111，即十进制127）。
- 现象：两个负数相加，结果却变成正数（显然错误）→ OF=1（警报触发）。

场景 3：减法导致的溢出

例：-3（11111101） - 5（00000101） = -8（正常，OF=0）。
- 但如果是 127（01111111） - (-128)（10000000） = 255（超出正数上限 127）→ OF=1。

6.3. OF 和 CF（进位标志）的区别：核心看数的类型

标志	作用	典型场景
OF	有符号数溢出（结果错误）	正数 + 正数 = 负数，负数 + 负数 = 正数
CF	无符号数进位 / 借位（结果正确）	无符号数相加超过最大值（如 255+1=256）

对比例子：

无符号数：255（FFH） + 1 = 256（无符号数最大值 255，进位 CF=1，但结果作为无符号数是 256，实际存储为 00H，CF 记录进位）。
有符号数：127（7FH） + 1 = -128（有符号数溢出，OF=1，结果错误）。
总结：
CF 是无符号数的 “计数器”（记录进位 / 借位，结果本身正确）。
OF 是有符号数的 “警报器”（结果错误时触发）。

6.4. 如何用 OF？—— 条件指令与实战案例

(1) 条件转移指令

JO 标签：若 OF=1（溢出），跳转（处理错误）。
JNO 标签：若 OF=0（无溢出），跳转（正常流程）。

(2) 实战案例：计算两数之和，检查溢出

MOV AX, 32760  ; AX=+32760（接近16位正数上限32767）
MOV BX, 10     ; BX=+10
ADD AX, BX     ; 计算32760+10=32770（超过32767，有符号数溢出）
JO overflow     ; 若OF=1（溢出），跳转到错误处理
; 正常流程
JMP normal_endoverflow:
; 处理溢出逻辑（如提示“数值过大”）
MOV AH, 9
LEA DX, error_msg
INT 21Hnormal_end:
; 其他逻辑

(3) 为什么必须区分 OF 和 SF？

SF（符号标志）：仅记录结果的符号（正负），不关心是否溢出。
OF：仅记录是否溢出，不关心结果符号。
例：
127 + 1 = -128（OF=1，SF=1）→ 结果是负数（SF 正确），但因溢出导致结果错误（OF 警报）。
此时需同时看 OF 和 SF：
OF=1：结果不可信；
SF=1：仅表示结果符号为负，但实际逻辑应为正数。

6.5. 生活类比：OF 像 “血压报警器”

有符号数运算如同监测血压：
- 正常范围（如收缩压 90~140）→ OF=0（安全）。
- 高压超过 140（上溢）或低于 90（下溢）→ OF=1（警报响起，需处理）。
CPU 通过 OF 快速识别 “有符号数运算出错”，避免用错误数据继续计算（如用 - 128 当 128 使用）。

6.6. 总结：OF 的 3 个核心要点

作用：专门监测有符号数运算是否超出范围（溢出），是错误警报，不是正常进位。
触发条件：
- 正数 + 正数→负数（上溢）；
- 负数 + 负数→正数（下溢）；
- 其他导致有符号数结果 “符号颠倒” 的运算。
用法：配合JO/JNO指令，在关键运算后检查 OF，防止程序使用错误数据。

一句话记忆：
OF=1 → 有符号数算崩了（结果不合理），快处理！
OF=0 → 结果可信，放心用！

控制标志：CPU行为的遥控器（3个）

1.DF（方向标志，位10） - 字符串操作的导航仪

核心用法（针对字符串操作，如 movsw、cmpsw 等）

cld（DF=0）：
地址递增（向上）：SI、DI 每次 +2（字节操作 + 1，字操作 + 2，双字 + 4），从低地址到高地址 处理数据（如正常复制字符串，先处理左边，再右边）。
std（DF=1）：
地址递减（向下）：SI、DI 每次 -2（同上），从高地址到低地址 处理数据（如反向复制，先处理右边，再左边）。

举个栗子（字节操作，`movsb`）

cld 场景：
源数据 [SI]=A, SI+1=B, SI+2=C → 依次复制到 [DI], DI+1, DI+2（正向，A→B→C）。
std 场景：
源数据 [SI]=C, SI-1=B, SI-2=A（假设初始 SI 指向 C）→ 依次复制到 [DI], DI-1, DI-2（反向，C→B→A，若 DI 初始为 0，会越界，导致混乱）。

一句话总结

cld：地址往上走（递增），正常 “从左到右” 处理。
std：地址往下走（递减），反向 “从右到左” 处理。

（就像数组遍历，cld 是 i++，std 是 i--，但操作对象是内存地址的增减方向）

2. 8086 IF（中断允许标志）—— 中断的 “开关”

2.1. 功能：控制外设中断的 “响应权”

IF=1（开）：
允许外设（如键盘、鼠标、定时器）通过 INTR 引脚 发的中断请求（像 “敲门”），CPU 会停下当前工作，先处理外设任务（比如接收键盘输入）。
IF=0（关）：
对外设的 “敲门”（INTR 请求）假装听不见，继续执行当前代码（比如处理重要数据，怕被打断）。

2.2. 例外：不受 IF 控制的中断

不可屏蔽中断（NMI）：
像 “火警”（如电源故障），必须立即响应，不管 IF 是开是关（优先级最高，直接打断 CPU）。
内部中断：
CPU 自己的 “错误”（如除以 0、执行INT指令），不需要 IF 允许，直接处理（比如程序出错时自动跳转错误处理代码）。

2.3. 操作指令：开关的 “遥控器”

STI（Set Interrupt，开灯）：
执行后，IF=1，允许外设中断（比如系统启动后，用STI打开，让 CPU 能响应键盘输入）。
CLI（Clear Interrupt，关灯）：
执行后，IF=0，禁止外设中断（比如处理敏感数据时，先CLI关中断，防止数据被打断）。

2.4. 生活类比：

IF=1（开）：
你在家工作，允许门铃响（外卖、快递来了会开门处理）。
IF=0（关）：
你在家写重要论文，把门铃电池拔了（外卖来了也不管，专心写完再处理）。
NMI（不可屏蔽）：
房子着火（火警），不管门铃开没开，必须立刻逃生（CPU 优先处理，不看 IF）。
内部中断：
你写论文时突然发现笔没水了（内部错误），不管门铃状态，先换笔（CPU 自己处理，不看 IF）。

2.5. 应用场景：

系统启动：
初始 IF=0（关），启动完成后用STI打开，让 CPU 能响应外设（比如键盘输入密码、鼠标操作）。
临界代码（如修改系统配置）：
先CLI关中断（防止外设打断），改完配置再STI开中断。
中断嵌套（高级用法）：
在中断处理程序中执行STI，允许更高优先级的中断 “插队”（比如键盘中断处理时，又来个定时器中断，CPU 先处理定时器）。

总结：

IF 是 CPU 对外设中断的 “总开关”，STI开、CLI关，控制是否响应外设的 “敲门”（INTR）。但 “火警”（NMI）和 “自己的错误”（内部中断）不受此开关限制，确保系统在紧急情况或出错时能立即处理。通过 IF，CPU 能灵活平衡 “处理外设任务” 和 “专心干活”，是 8086 中断系统的核心控制标志。

一句话记忆：
STI开中断（听门铃），CLI关中断（不听门铃），NMI 和内部中断不管开关，必须处理！

3.TF（跟踪标志，Trap Flag，位 8） - 调试器的秘密武器

3.1. TF 的作用：单步执行模式

当 TF=1 时：
CPU 进入 单步执行状态，即每执行一条指令后，自动触发一次 单步中断（类型 1 中断）。中断服务程序会暂停程序执行，允许调试者查看寄存器、内存等状态，逐行分析指令效果。
当 TF=0 时：
CPU 正常执行指令，不产生单步中断，适用于程序的全速运行。

类比：
TF 就像 “调试开关”，打开（TF=1）后，程序 “一步一停”，方便检查每一步的执行结果；关闭（TF=0）后，程序 “全速运行”。

3.2. 单步执行的工作流程

设置 TF=1（通常通过调试工具或中断处理程序间接设置，8086 无直接修改 TF 的指令，需借助栈操作等技巧）。
执行指令：CPU 执行一条指令（如 mov ax, bx）。
触发中断：指令执行完毕后，CPU 检测到 TF=1，自动生成单步中断（中断类型 1）。
进入中断服务程序：调试器（如 DEBUG）的中断处理代码会显示当前寄存器状态（如 AX、BX 的值），并等待用户输入（如继续单步、全速运行等）。
重复执行：用户选择继续单步时，TF 保持为 1，再次执行下一条指令并触发中断，实现逐行调试。

示例（bochs 调试场景）：无需手动设置TF，通过 Bochs 的s（单步）和c（全速）命令即可实现调试控制，绕开标志修改限制，高效进行汇编程序调试。

3.3. TF 与其他标志的区别

标志位	作用	应用场景
TF（跟踪）	控制单步调试，逐指令中断	程序调试（如 DEBUG 的 T 命令）
DF（方向）	控制字符串操作的地址增减方向	内存数据的正向 / 反向处理（如`rep movsb`）
IF（中断允许）	控制是否响应可屏蔽中断（如 INT）	系统中断管理（如屏蔽外部中断）

关键差异：

TF 专注于 调试功能（单步执行），而 DF 专注于 内存操作方向，IF 专注于 中断控制。

总结

TF 是 8086 CPU 的 调试 “神器”，通过单步执行模式，让程序员能 逐指令检查程序状态，是汇编语言调试（如 Bochs 工具）的硬件基础。理解 TF 后，可更高效地定位代码错误（如寄存器值异常、内存访问越界等），与 DF（方向标志）配合，可全面控制 CPU 的执行行为（内存操作方向 + 调试跟踪）。

一句话记忆：
TF=1，一步一停（调试）；TF=0，全速运行（正常执行）。

总结：

8086 的标志寄存器（FLAGS）是 CPU 的 “神经中枢”，9 个标志位（6 个状态标志 + 3 个控制标志）如同 9 个精密传感器，实时监控程序运行状态，精准控制 CPU 行为：

状态标志（CF/PF/AF/ZF/SF/OF） 是程序的 “隐形仪表盘”：
- 无符号数运算看 CF（进位 / 借位），有符号数越界靠 OF（溢出警报），数据校验用 PF（奇偶检测），BCD 码调整找 AF（半字节进位），而 ZF（零判断）和 SF（符号标记）则是条件分支和循环的核心依据。
- 场景应用：计算大数时用 CF 传递进位，网络通信中借 PF 做奇偶校验，财务计算依赖 AF 实现十进制调整，调试时通过 ZF/SF/OF 快速定位数据异常。
控制标志（DF/IF/TF） 是 CPU 的 “行为遥控器”：
- DF 决定字符串操作的 “前进方向”（正向 / 反向），避免内存重叠时的数据覆盖；
- IF 是中断系统的 “总开关”，在临界代码段关闭中断以确保数据安全；
- TF 是调试器的 “逐行放大镜”，单步执行模式让程序员逐指令追踪程序逻辑。

学习意义：
掌握这些标志位，如同获得 CPU 的 “使用说明书”—— 既能在汇编编程中精准控制每一次数据流动（如用rep movsb配合 DF 实现高效内存复制），也能在系统级调试中快速定位问题（如通过 OF 判断有符号数溢出）。对于操作系统开发者、嵌入式工程师或逆向工程爱好者而言，标志位是理解计算机底层逻辑的 “钥匙”，更是优化代码性能、排查疑难问题的核心知识。

一句话点睛：
标志位虽小，却编织了 CPU 与程序之间的 “对话协议”—— 读懂它们，才能真正驾驭计算机的 “底层脉搏”。

引入：
