itop-3568开发板机器视觉opencv开发手册-图像绘制-画线

本小节代码在配套资料“iTOP-3568 开发板\03_【iTOP-RK3568 开发板】指南教程

\04_OpenCV 开发配套资料\11”目录下，如下图所示：

cv2.line 函数功能：

绘制一条直线。

函数原型：

cv2.line(img,pt1,pt2,color,thickness=None,lineType=None,shift=None)

参数定义：

img 参数为待绘制的图像；

pt1 为线段的起点；

pt2 为线段的终点；

color 为形状的颜色，用元组表示，例如(255,0,0)表示；

thickness 为线条的粗细，-1 为填充模式，默认值为 1；

linetype 是线条的类型，一般情况下忽略该参数；

实验：

实验要求：

导入 numpy，创建一副 512x512 的黑色图片，然后使用 cv2.line()函数画一条线宽为 5 的

蓝色直线，并使用 imshow()函数进行展示。

实验步骤：

首先来到 ubuntu 虚拟机的终端界面，输入以下命令来创建 demo11_line.py 文件，如下图

所示：

vim demo11_line.py

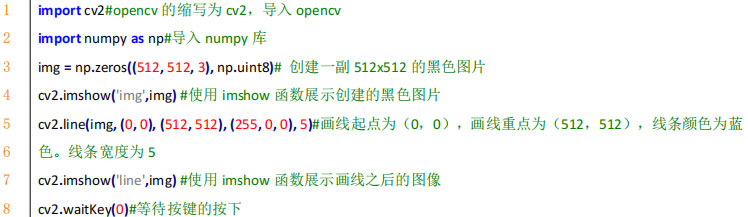

然后向该文件中添加以下内容：

第 1 行和第 2 行分别导入了 opencv 和 numpy 库；

第 3 行使用 zeros()函数创建一个 512x512 的黑色图片；

第 4 行使用 imshow()函数展示创建的黑色图片；

第 5 行使用了 line()函数，绘制一个起点为（0，0），画线重点为（512，512），线条颜

色为蓝色。线条宽度为 5 的直线；

第 7 行使用 imshow()函数对画线之后的图像进行展示；

第 8 行使用了 waitKey()函数，持续显示展示照片直到按键的按下。

保存退出之后，在终端界面中输入以下命令进行 python 代码的运行，运行结果如下图所示：

python demo11_line.py

第一张图像，展示的是创建出来的黑色图，第二张图像是画线完成的图像，至此，画线实验就结束了。
