深入解析I²C总线接口：从基础到应用

I²C总线概述与基本概念

一句话概述：本章节将介绍I²C总线的历史、定义及其在嵌入式系统中的作用，帮助读者建立对I²C的基本理解。



I²C（Inter-Integrated Circuit）总线是一种广泛应用于嵌入式系统中的串行通信协议，最初由飞利浦公司于1982年开发，旨在实现芯片间的高效、低速数据传输 。根据Circuit Basics的资料，I²C的主要特点是使用两根信号线即可完成通信，分别是串行数据线（SDA）和串行时钟线（SCL），这种设计大大简化了硬件连接复杂度，同时支持多主多从架构 。此外，GeeksforGeeks进一步指出，I²C协议通过地址机制区分不同的设备，允许在同一总线上挂载多个从设备，而无需额外的片选信号线，这使其在传感器网络和外围设备管理中具有显著优势 。值得注意的是，I²C不仅适用于短距离通信，还能在相对较低的速率下提供可靠的同步数据传输，其典型速度范围从100 kbps（标准模式）到3.4 Mbps（高速模式）不等 。除了技术细节，I²C的历史背景也值得一提，它自问世以来经历了多次改进，逐步成为一种行业标准，被广泛应用于消费电子、工业控制以及汽车电子等领域 。例如，现代嵌入式系统中常见的温度传感器、加速度计和显示屏模块，通常都依赖I²C接口进行配置和数据交换 。这些特性共同奠定了I²C作为一种强大且灵活的通信协议的地位，为工程师提供了高效的解决方案。

I²C总线概述与基本概念

I²C总线的架构与通信原理

一句话概述：详细解释I²C总线的硬件连接方式以及主从设备之间的通信机制。

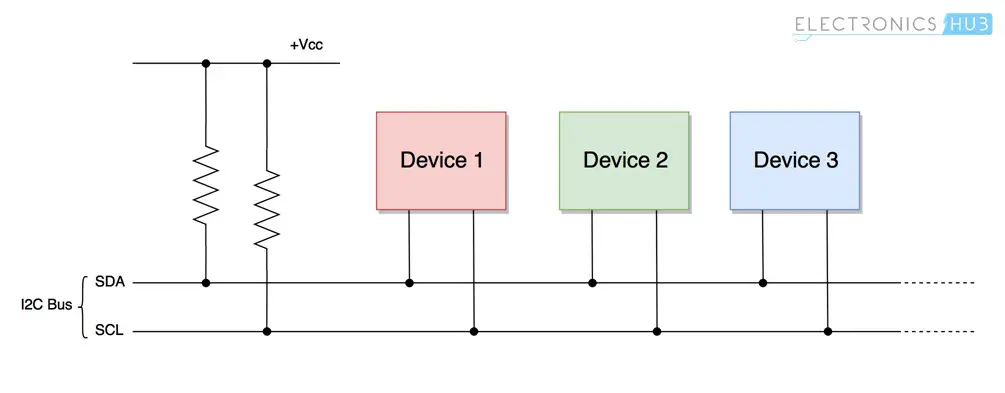

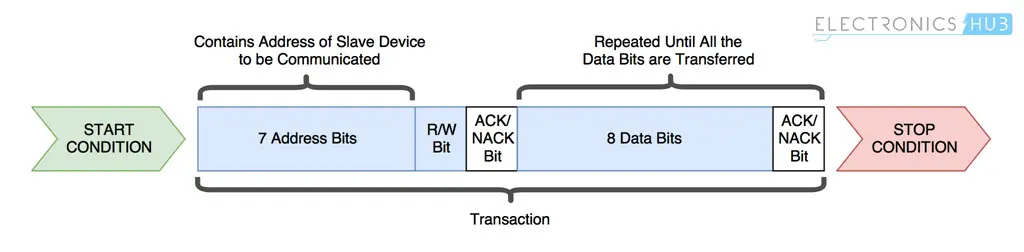

I²C总线的架构以简洁和高效著称，其硬件连接方式仅需两根信号线即可实现复杂的数据通信。根据德州仪器（Texas Instruments）的指南，SDA（串行数据线）和SCL（串行时钟线）均采用开漏输出结构，这意味着需要外接上拉电阻以确保信号完整性 。这种设计不仅允许设备在不发送数据时保持高电平，还能有效避免总线冲突问题，从而提升系统的可靠性。此外，电路基础（Circuit Basics）进一步指出，I²C总线上的所有设备均共享这两根信号线，主设备通过生成时钟信号来同步数据传输，而从设备则依赖唯一的地址进行识别和响应 。在通信机制方面，I²C采用一种基于帧的协议，其中每一帧包含起始条件、地址信息、读写位、数据字节以及停止条件。这一过程确保了多主多从架构中的有序通信，同时支持广播模式和仲裁功能，以处理多个主设备同时发起通信的情况 。这些特性使得I²C在复杂的嵌入式系统中表现出卓越的适应性，尤其是在需要低引脚数和灵活拓扑的场景中。

I²C总线概述与基本概念

I²C协议的关键特性

一句话概述：探讨I²C总线的主要技术特性，包括多主模式、仲裁和时钟同步等。



I²C协议的一个关键特性是其支持多主模式的能力，这使得多个主设备可以共享同一总线进行通信。根据参考资料的描述，多主模式的设计允许任意一个主设备在总线上发起传输，但为了防止冲突，必须通过仲裁机制来决定哪个主设备优先控制总线。这一机制基于线与逻辑（wired-AND）的特性，确保当两个主设备同时尝试发送数据时，具有较低二进制值的设备能够获得总线控制权，而不会导致数据损坏或系统崩溃。此外，参考文献进一步指出，多主模式的应用场景尤其适合那些需要动态分配主控权的复杂系统，例如嵌入式网络和分布式控制系统，因为这种设计提高了系统的灵活性和容错能力。

除了多主模式，I²C协议还通过时钟同步功能增强了通信的可靠性。参考文献详细说明了时钟同步的具体实现方式：每个主设备在多主环境中都会生成自己的时钟信号，而最终的总线时钟则是这些信号的逻辑“与”结果。这种方法确保了即使不同主设备的时钟频率略有差异，它们仍然可以协同工作而不产生冲突。时钟同步不仅简化了硬件设计，还显著降低了通信中的错误率，尤其是在高噪声环境下表现尤为突出。这些特性共同构成了I²C协议的核心优势，使其成为现代嵌入式系统中不可或缺的通信解决方案之一。

I²C总线的实际实现与设计考量

一句话概述：分析在实际项目中如何正确设计I²C接口电路，并讨论常见问题及解决方案。

在实际项目中设计I²C接口电路时，工程师需要综合考虑硬件布局、信号完整性和系统兼容性等多个因素。根据Digi-Key Electronics的分析，常见的I²C总线问题包括信号完整性下降、总线锁定和地址冲突等，这些问题往往源于不当的硬件设计或外部干扰 。例如，当总线上的上拉电阻值选择不当时，可能导致信号上升时间过长，从而引发通信失败；而通过合理调整上拉电阻值并增加滤波电容，可以有效缓解这一问题。此外，德州仪器（Texas Instruments）在其技术文档中提供了一些快速解决方案，例如在长距离通信中使用缓冲器以增强信号驱动能力，或者在噪声环境下增加总线隔离措施 。这些方法不仅能够提升系统的鲁棒性，还能显著降低调试时间和成本。

进一步地，参考文献指出，某些特定场景下可能会出现总线锁定现象，即总线因某种原因被持续拉低而无法恢复正常通信 。这种情况通常与从设备的异常行为或硬件故障有关，解决这一问题的关键在于设计时加入超时机制或采用具备故障恢复功能的主设备控制器。总的来说，正确设计I²C接口电路需要结合理论指导与实践经验，同时针对具体应用场景采取适当的优化措施，以确保系统的稳定性和可靠性。

I²C总线的实际实现与设计考量

硬件设计与信号完整性

一句话概述：讲解I²C硬件设计中的关键点，如上拉电阻选择、布线规范及抗干扰措施。

在I²C硬件设计中，信号完整性和布线规范是确保系统可靠运行的核心要素。根据文献的分析，信号完整性问题通常源于总线上的电容负载过高或不适当的上拉电阻值选择，这些问题可能导致信号边沿变缓，进而影响数据传输的准确性。为解决这一挑战，设计者需仔细评估总线的最大电容负载，并结合具体应用选择合适的上拉电阻值，以确保信号的上升时间和下降时间符合规范要求。此外，参考文献还强调了电气验证的重要性，建议使用示波器测量SDA和SCL信号的质量，以确认其是否满足电压阈值和时序参数的标准。

进一步地，文献详细探讨了硬件实现中的布线细节，指出I²C总线对噪声非常敏感，因此在PCB设计中应尽量减少信号线的长度并避免与其他高频信号线平行走线。这种布线策略能够有效降低电磁干扰（EMI）的影响，同时减少寄生电容对总线性能的拖累。另外，该文献还提到，在多主设备或多从设备的应用场景中，总线的分支长度应尽可能短，以防止信号反射和失真。这些设计原则不仅有助于提升系统的抗干扰能力，还能显著增强通信的稳定性。

最后，文献提供了一些高级设计技巧，例如在高速模式下使用屏蔽电缆或差分信号驱动器来增强信号完整性。这种方法特别适用于工业环境中长距离通信的需求，但需要权衡成本与性能之间的关系。同时，该文献还建议在关键节点增加瞬态电压抑制（TVS）二极管，以保护总线免受静电放电（ESD）或浪涌电压的损害。通过综合运用这些措施，设计者可以构建出既高效又可靠的I²C硬件系统。

I²C总线的实际实现与设计考量

软件编程与驱动开发

一句话概述：指导如何编写I²C通信程序，涵盖初始化、数据传输及错误处理等内容。



在开发I²C通信的软件程序时，初始化、数据传输和错误处理是三大核心环节。根据Sensirion的官方文档，初始化过程不仅需要配置主设备的时钟频率和总线速度，还必须确保从设备地址正确设置以避免通信失败 。此外，初始化阶段通常涉及对硬件外设的寄存器进行编程，例如启用SDA和SCL引脚的开漏模式，并验证上拉电阻是否符合设计要求。这种细致的初始化步骤能够有效防止因配置错误导致的通信异常。在数据传输方面，STMicroelectronics社区指出，开发者应特别注意起始条件、地址帧和数据帧的时序关系，因为任何微小的偏差都可能导致数据丢失或协议错误 。为了确保可靠性，建议在每次数据传输后检查ACK/NACK信号的状态，以确认从设备是否成功接收到数据。

错误处理是I²C编程中不可忽视的关键部分，尤其是在复杂系统中。Digi-Key Electronics的文章详细讨论了如何通过超时机制和重试逻辑来应对常见的总线锁定问题 。例如，当总线被意外拉低时，主设备可以尝试发送停止条件以恢复通信；如果问题仍然存在，则需记录错误代码并触发故障恢复流程。此外，文章还提到，开发者可以通过监控CRC校验值或数据完整性标志位来检测潜在的传输错误，从而进一步提升系统的鲁棒性。这些方法不仅适用于调试阶段，也能在实际部署中显著提高系统的容错能力。通过结合上述技术手段，工程师能够编写出高效、可靠的I²C通信程序，满足多样化应用场景的需求。

I²C总线的应用案例与未来趋势

一句话概述：展示I²C总线在不同领域中的典型应用，并展望其未来发展方向。

I²C总线的应用场景涵盖了从消费电子到工业控制的广泛领域，其灵活性和可靠性使其成为嵌入式系统设计中的首选通信协议之一。根据Future Market Insights的分析，未来十年内，I²C总线市场预计将以显著的速度增长，特别是在智能设备和物联网（IoT）领域的需求推动下 。报告指出，智能家居设备（如智能灯泡、恒温器和传感器节点）对低功耗、低成本通信协议的需求不断增加，这为I²C技术提供了巨大的市场机会。此外，汽车电子领域也是I²C总线的重要应用方向，例如车载信息娱乐系统和高级驾驶辅助系统（ADAS）中，I²C被用来连接各种外围设备，从而简化系统架构并降低布线复杂度。

与此同时，LinkedIn的一份行业趋势报告进一步指出，I²C总线在未来的发展中将更加注重速度和可靠性的提升，以满足新兴应用场景的需求 。报告提到，随着工业4.0的推进，工厂自动化设备对实时数据传输的要求越来越高，这促使I²C协议在高速模式和抗干扰能力方面不断优化。此外，报告还强调了多主模式在分布式控制系统中的重要性，这种模式允许更灵活的任务分配和更高的系统容错能力，从而适应复杂的工业环境。

从全球市场趋势来看，Inter-Integrated Circuit (I²C) Bus Market的研究显示，2032年之前，亚太地区将成为I²C技术增长最快的区域市场 。该研究指出，这一增长主要得益于中国、日本和韩国等国家在消费电子和半导体制造领域的持续投资。此外，研究人员还预测，未来的I²C协议可能会与其他通信技术（如SPI和UART）进一步融合，形成混合型解决方案，以应对多样化的应用需求。这些趋势表明，I²C总线不仅将在传统领域保持其核心地位，还将在新兴技术中扮演更加重要的角色，为工程师提供更广阔的设计空间。

I²C总线的应用案例与未来趋势

经典应用场景分析

一句话概述：深入剖析I²C在传感器网络、显示控制和电源管理等方面的成功案例。

在传感器网络中，I²C总线接口展现了其卓越的适应性，特别是在多节点数据采集系统中。根据一份技术文档，I²C的设计允许单个主设备高效管理多个从设备，同时通过简化的两线架构减少了布线需求 。这种能力使其成为分布式传感应用的理想选择，例如环境监测系统，其中温湿度传感器、光照传感器等设备可以通过同一总线连接，显著降低系统的复杂性和成本。此外，文献还提到，I²C协议支持低功耗模式，这对于电池供电的无线传感器节点尤为重要，因为它能够延长设备的工作寿命，同时保持高精度的数据传输。

显示控制是另一个I²C广泛使用的领域，尤其是小型嵌入式显示器的驱动。Wikipedia上的资料指出，许多OLED和LCD模块利用I²C接口进行初始化配置和实时数据更新 。与传统的并行接口相比，I²C的引脚数量更少，使得模块设计更加紧凑，适用于空间受限的场景，如可穿戴设备和便携式仪器。同时，该资料还强调了I²C的灵活性，开发者可以通过简单的软件调整快速适配不同的显示分辨率和刷新率，而无需更改硬件设计，这进一步提高了开发效率和产品兼容性。

在电源管理方面，I²C的作用同样不可忽视。德州仪器的一份白皮书详细描述了I²C在智能电源管理系统中的应用，特别是在动态电压调节（DVS）和功率监控中的表现 。通过使用I²C接口，微控制器能够实时读取电流、电压和温度等关键参数，并根据负载需求调整电源输出，从而优化能效。文献还提到，这种智能化的电源管理方案特别适合数据中心和移动设备，能够在保证性能的同时最大限度地降低能耗，为绿色计算提供了技术支持。这些成功案例充分证明了I²C作为一种成熟通信协议的强大功能和广泛应用潜力。

I²C总线的应用案例与未来趋势

新兴技术融合与挑战

一句话概述：探索I²C与其他新型接口技术的结合可能性，同时讨论当前面临的技术瓶颈。

随着嵌入式系统复杂性的增加，I²C总线接口开始与其他新型接口技术融合，以满足更高性能需求。例如，Microchip Technology在其关于I²C外设的文档中提到，通过结合SPI和I²C的优势，可以设计出混合型通信架构，既保留了I²C的低引脚数特点，又利用了SPI的高速传输能力 。这种融合尤其适用于需要同时支持低速传感器和高速数据流的场景，如工业自动化设备中的实时监控系统。此外，该文献还指出，这种混合方案能够有效降低系统设计的复杂性，同时提升整体通信效率。

然而，I²C技术在与其他接口技术结合时也面临一些挑战，特别是在信号完整性和负载管理方面。Analog的一篇技术文章详细描述了一种基于I²C总线缓冲器的解决方案，该缓冲器不仅能够解决总线锁定问题，还能显著减少重载条件下的信号衰减 。这种方法通过在主设备和从设备之间插入缓冲器，可以隔离不同部分的电容负载，从而扩展总线的物理长度和设备数量。此外，文献还强调了缓冲器在多主模式下的重要性，它可以通过动态调整驱动能力来适应不同的通信需求，进一步增强了系统的灵活性。

与此同时，德州仪器的一份技术资料探讨了如何通过优化协议栈来应对新兴应用中的瓶颈问题 。文中提到，尽管I²C在传统应用场景中表现出色，但其速度限制和抗干扰能力在高速或高噪声环境下仍显不足。为解决这一问题，研究人员提出了在硬件层面引入差分信号传输的改进方案，这种方法能够在不显著增加成本的前提下大幅提高信号质量。此外，该文献还建议结合先进的错误检测机制，例如CRC校验，以进一步提升可靠性。这些创新方向表明，I²C技术在未来仍具有广阔的发展空间，但也需要持续的技术突破来应对日益复杂的系统需求。
