Android 9.0 WiFi 扫描结果上报和获取流程

本文是对wifi扫描结果上报和获取过程的java层代码流程梳理总结。

我们先分析扫描成功的上报和获取过程。

一、WiFi扫描成功的上报和获取过程

WiFi扫描成功的上报和获取大致是由三条不连贯流程组成的，分别是通知framework和WifiTracker获取扫描结果以及应用主动获取扫描结果。

1.framework获取保存扫描结果。大致的流程为：WificondControl-->WifiMonitor--> WificondScannerImpl-->WifiNative；

2.WifiTracker获取和保存扫描结果。大致的流程为：WificondControl-->WifiMonitor--> WificondScannerImpl-->WifiNative；

3.Settings应用获取扫描结果

下面我们看下代码的具体流程：

1 framework获取保存扫描结果

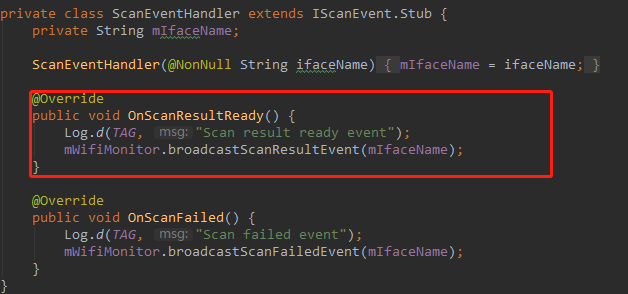

WificondControl.java

WifiMonitor.java

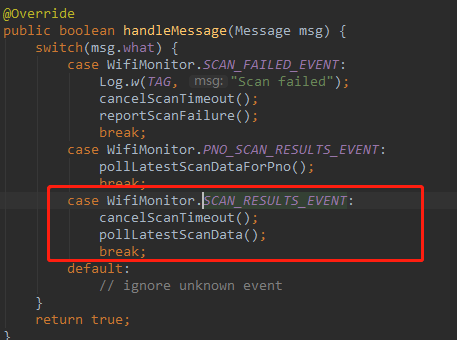

WificondScannerImpl.java

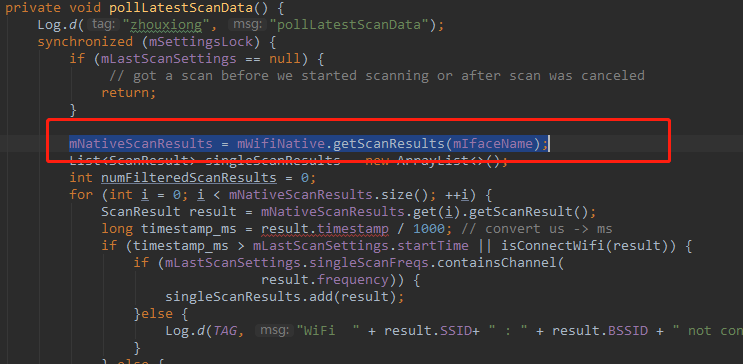

进入pollLatestScanData();

通过mWifiNative.getScanResults来从底层获取wifi扫描结果。

WifiNative.java

最后调用scannerImpl.getScanResults()从底层获扫描取数据。

2、WifiTracker获取和保存扫描结果

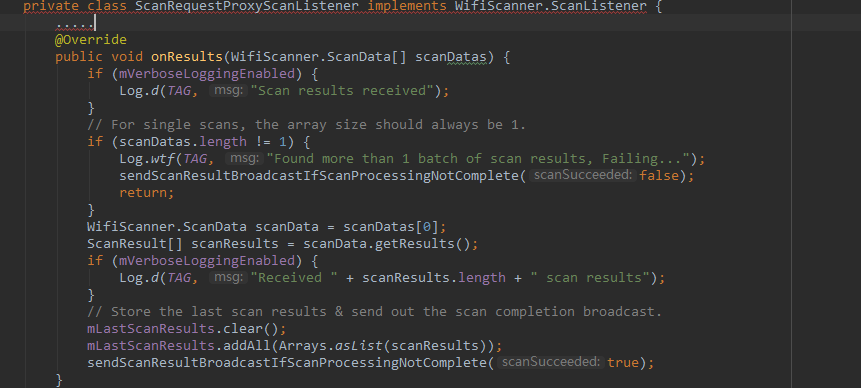

ScanRequestProxy.java

onResults()是底层完成扫描后的上报；

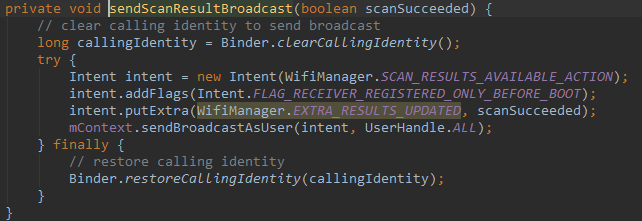

发送广播SCAN_RESULTS_AVAILABLE_ACTION通知WifiTracker扫描结果可获取

WifiTracker获取扫描数据

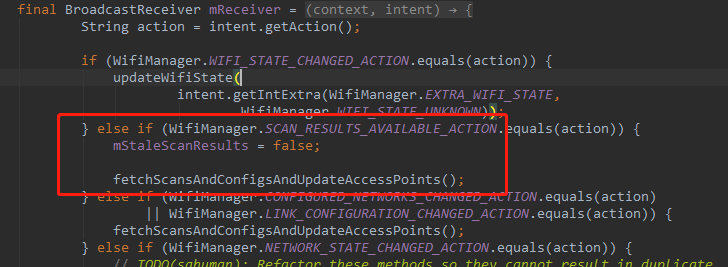

WifiTracker在这里接收到扫描结果获取的广播WifiManager.SCAN_RESULTS_AVAILABLE_ACTION




这里调用了mWifiManager.getScanResults()获取扫描数据，然后调用updateAccessPoints(newScanResults, configs)刷新缓存的扫描数据;

packages\modules\Wifi\framework\java\android\net\wifi\WifiManager.java

WifiManager.java

service是IWifiManager 类型的aidl文件，具体实现在packages\modules\Wifi\service\java\com\android\server\wifi\BaseWifiService.java

IWifiManager mService;

public class BaseWifiService extends IWifiManager.Stub {

 具体实现在packages\modules\Wifi\service\java\com\android\server\wifi\WifiServiceImpl.java

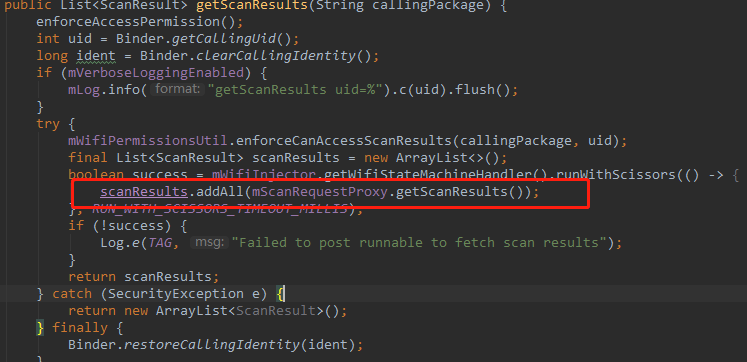

WifiServiceImpl.java

ScanRequestProxy.java

这里看看mLastScanResults怎么来的。

这里可以看到mLastScanResults就是ScanRequestProxy在发送广播时赋值的。所以WifiTracker获取的扫描数据是framwork缓存的值。

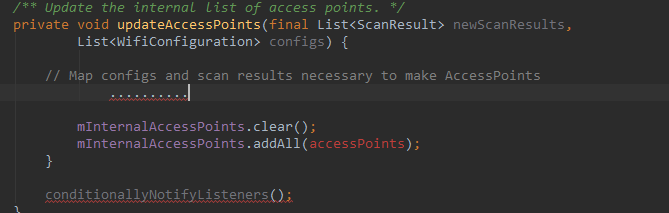

WifiTracker缓存扫描数据

这个mInternalAccessPoints会在5.3中用到的。

3、Settings应用获取扫描结果

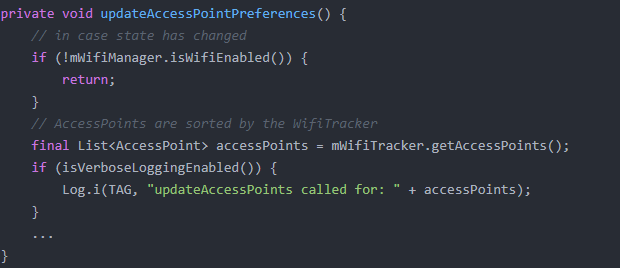

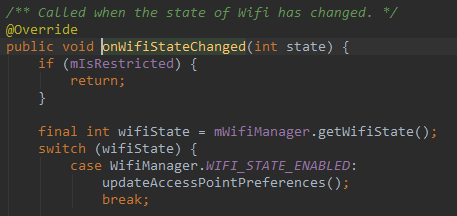

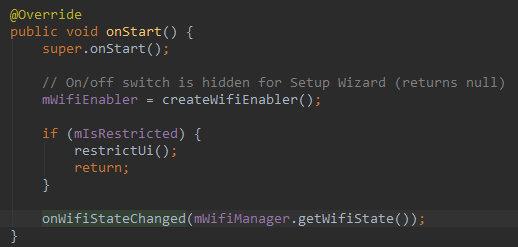

在生命周期函数onStart()处理Wifi的状态；





这里的mInternalAccessPoints 则是在WifiTracker保存的。

二、扫描失败结果上报

前面只分析了扫描成功后的结果的上报，这里再分析下扫描失败部分的上报流程。扫描命令下发失败、扫描过程中失败，扫描结果获取超时。

1 扫描命令下发失败。

WifiServiceImpl.java

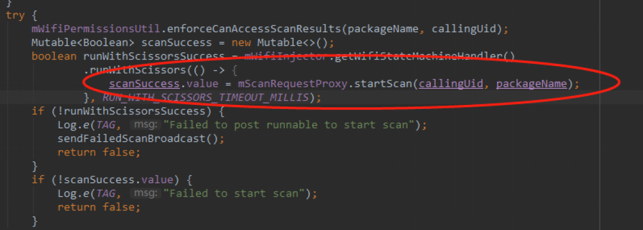

这里调用了runWithScissonrs()。这是一个同步等待其他线程handler的执行的方法，超时后就会返回false。

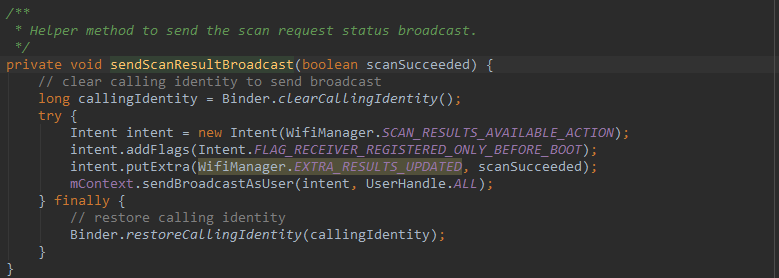

这里如果超时就返回false就发送广播sendFailedScanBroadcast()，通知扫描失败。

再看下scanSuccess.value结果。

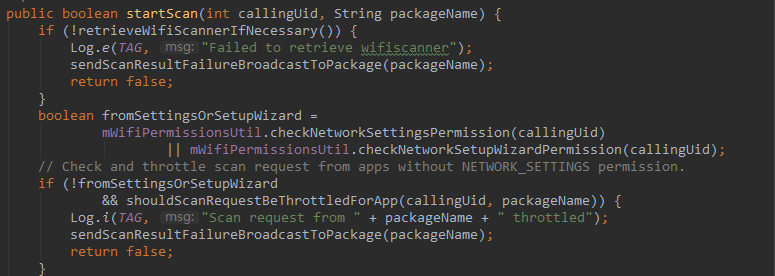

ScanRequestProxy.java


这里再一次进行了扫描之前的判断并发送广播通知扫描失败。下面继续跟踪扫描的方法走。

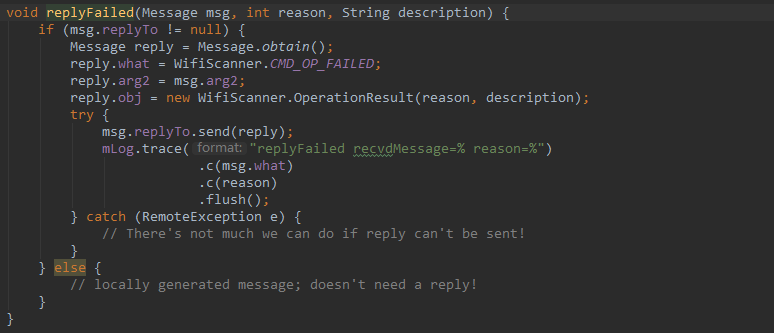

这里的方法中通过replyFailed()通知扫描失败。

WifiScanner.java

这里移除对应的listener，如果是failed，就回调listener的onFailure方法，将失败原因和描述传递打印出来。

ScanRequestProxy.java

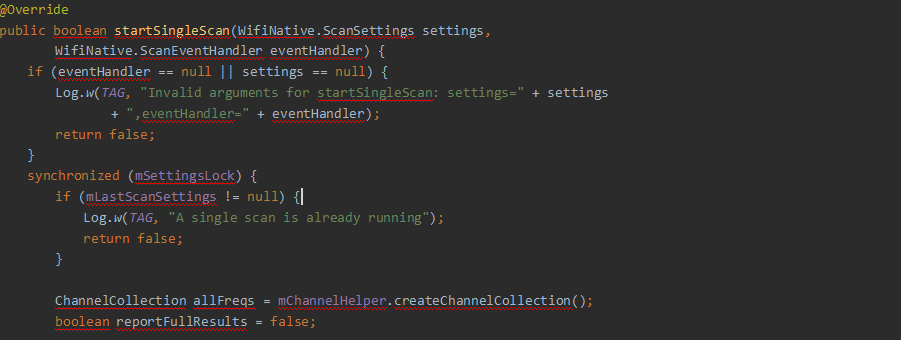

后面就进入WificondScannerImpl中的startSingleScan().

2 扫描过程中失败

WificondScannerImpl.java

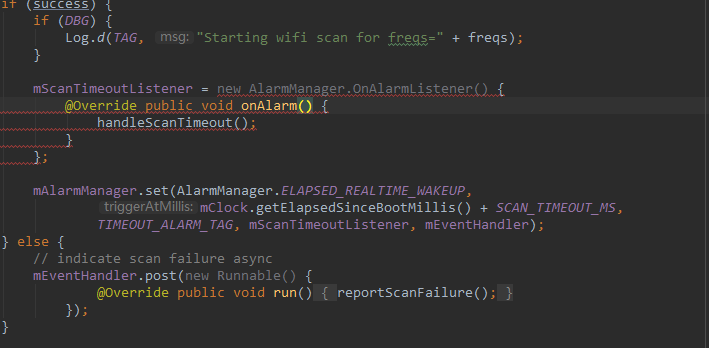

方法中对mWifiNative.scan()的返回结果做了处理，

handleScanTimeout()方法是当下发扫描命令成功后会设立一个15s的倒计时，若15s没有失败或者成功上报就会上报一个失败，最终触发广播通知



3 扫描结果获取失败

WificondControl.java,



WificondScannerImpl.java
