MASM32编程调用 API函数RtlIpv6AddressToString，Windows 10 容易，Windows 7 折腾

一、需求分析

最近用MASM32编程更新SysInfo，增加对IPv6连接信息的收集功能，其中涉及到 MIB_TCP6ROW_OWNER_MODULE 结构体：

;typedef struct _MIB_TCP6ROW_OWNER_MODULE {
;  UCHAR         ucLocalAddr[16];
;  DWORD         dwLocalScopeId;
;  DWORD         dwLocalPort;
;  UCHAR         ucRemoteAddr[16];
;  DWORD         dwRemoteScopeId;
;  DWORD         dwRemotePort;
;  DWORD         dwState;
;  DWORD         dwOwningPid;
;  LARGE_INTEGER liCreateTimestamp;
;  ULONGLONG     OwningModuleInfo[TCPIP_OWNING_MODULE_SIZE];
;} MIB_TCP6ROW_OWNER_MODULE, *PMIB_TCP6ROW_OWNER_MODULE;MIB_TCP6ROW_OWNER_MODULE STRUCTucLocalAddr     UCHAR	16 dup (?) dwLocalScopeId	DWORD	?dwLocalPort     DWORD	?ucRemoteAddr	UCHAR	16 dup (?)dwRemoteScopeId	DWORD	?dwRemotePort	DWORD	?dwState	        DWORD	?dwOwningPid     DWORD	?liCreateTimestamp	LARGE_INTEGER <>OwningModuleInfo	ULONGLONG	TCPIP_OWNING_MODULE_SIZE dup(?)
MIB_TCP6ROW_OWNER_MODULE ENDS
PMIB_TCP6ROW_OWNER_MODULE typedef ptr MIB_TCP6ROW_OWNER_MODULE
;typedef struct _MIB_TCP6TABLE_OWNER_MODULE {
;  DWORD                    dwNumEntries;
;  MIB_TCP6ROW_OWNER_MODULE table[ANY_SIZE];
;} MIB_TCP6TABLE_OWNER_MODULE, *PMIB_TCP6TABLE_OWNER_MODULE;MIB_TCP6TABLE_OWNER_MODULE STRUCTdwNumEntries DWORD	?table        MIB_TCP6ROW_OWNER_MODULE ANY_SIZE dup(<?>)
MIB_TCP6TABLE_OWNER_MODULE ENDS
PMIB_TCP6TABLE_OWNER_MODULE typedef ptr MIB_TCP6TABLE_OWNER_MODULE

其中的成员

    ucLocalAddr     UCHAR    16 dup (?) ucRemoteAddr    UCHAR    16 dup (?)

其值是IPv6格式的IP地址，需要转换成字符串。微软官网上提到可以使用API函数RtlIpv6AddressToString()来完成这个转换。

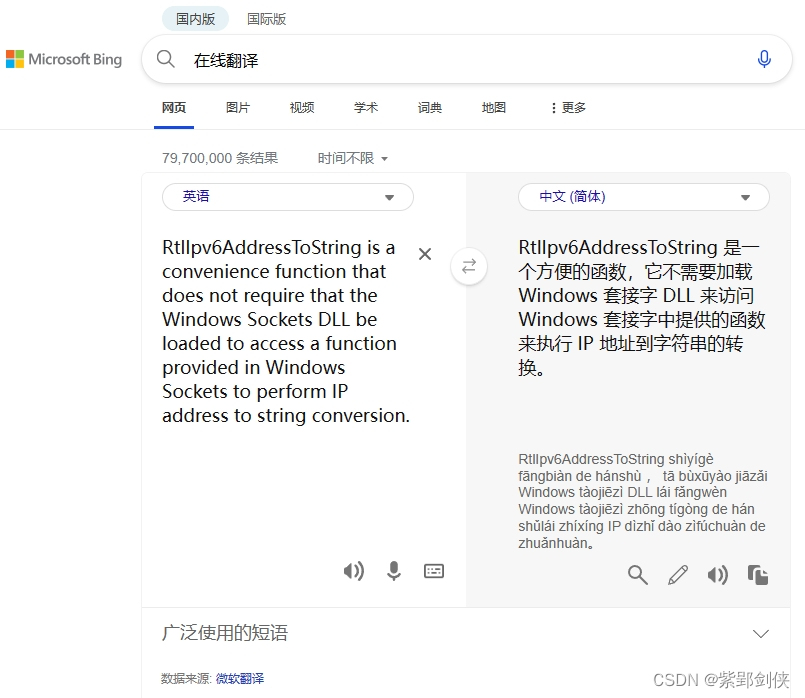

RtlIpv6AddressToString is a convenience function that does not require that the Windows Sockets DLL be loaded to access a function provided in Windows Sockets to perform IP address to string conversion.

即

RtlIpv6AddressToString 是一个方便的函数，它不需要加载 Windows 套接字 DLL 来访问 Windows 套接字中提供的函数来执行 IP 地址到字符串的转换。

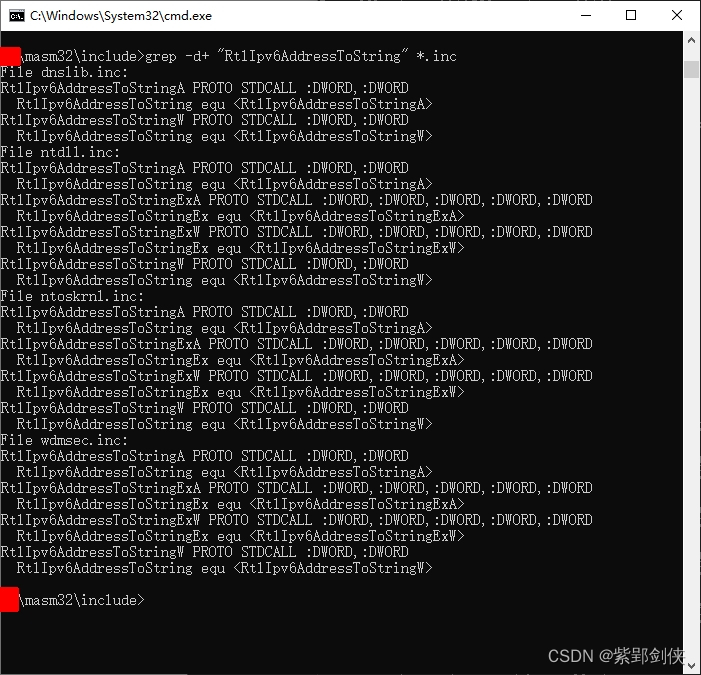

用grep命令搜索了MASM32安装文件夹中includes文件夹中的.inc文件，发现有以下.inc文件包含了RtlIpv6AddressToString函数的声明：

\masm32\include\dnslib.inc

\masm32\include\ntdll.inc

\masm32\include\ntoskrnl.inc

\masm32\include\wdmsec.inc

 二、代码在Windows 10上汇编连接运行正常

编写了调用代码：

include    \masm32\include\ntoskrnl.inc ;RtlIpv6AddressToStringA
includelib \masm32\lib\ntoskrnl.lib.code; Get Local Addr ip
mov    esi, pTable
invoke RtlIpv6AddressToString, addr (MIB_TCP6ROW_OWNER_MODULE ptr [esi]).ucLocalAddr, offset g_szBuf128a

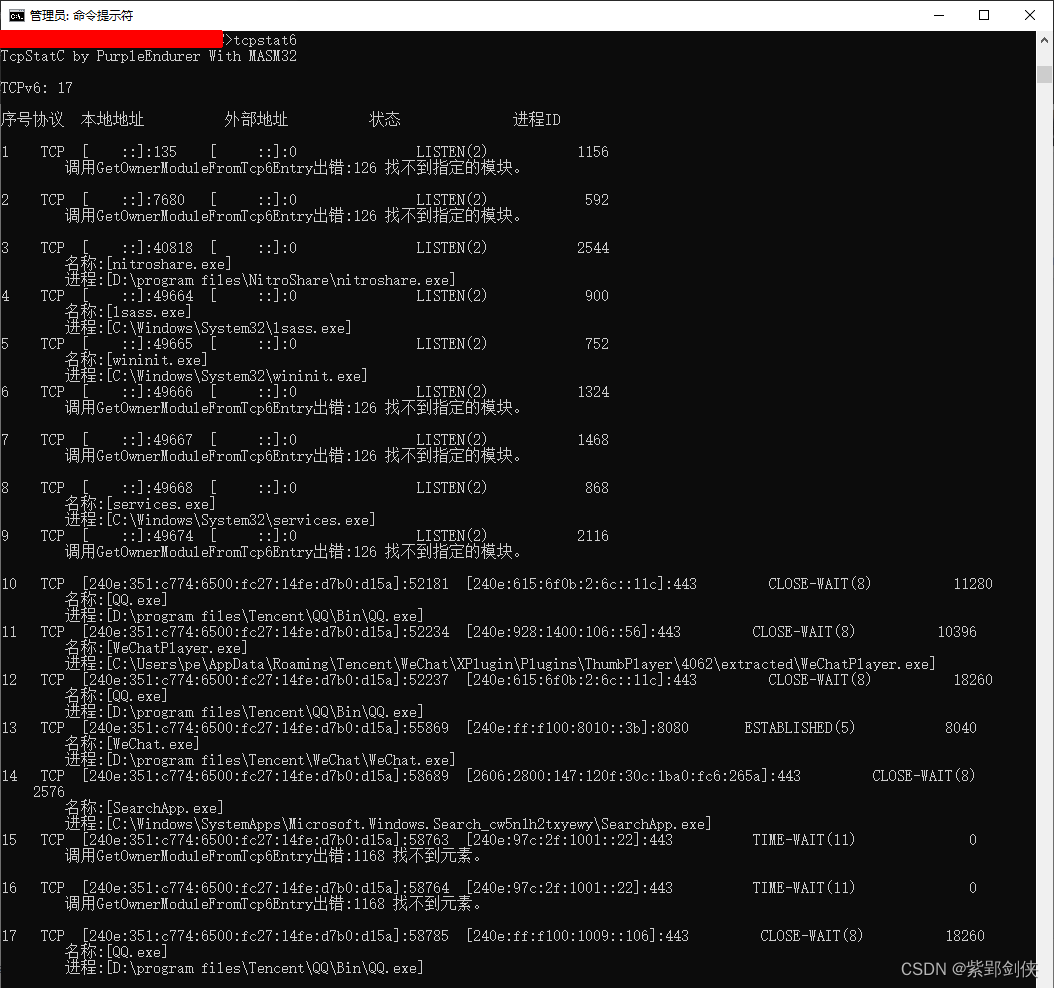

代码在使用Windows 10的电脑上汇编、连接、运行正常：

三、代码在Windows 7 上汇编连接成功，运行出错

 但是把生成的EXE程序复制到使用Windows 7的电脑上运行，就出错：

把程序源代码复制到使用Windows 7的电脑上，汇编连接都行，但是运行时仍然出现上面的故障。

四、换文件头测试

那就换个头文件来试试：

（一）dnslib

include    \masm32\include\dnslib.inc
includelib \masm32\lib\dnslib.lib

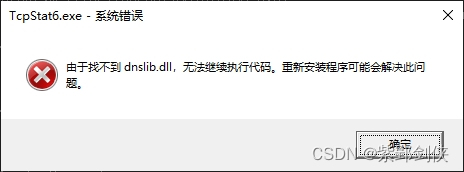

在windows 10 和 windows 7上可以顺利完成汇编、连接，但运行时均提示：

 （二）wdmsec

include    \masm32\include\wdmsec.inc
includelib \masm32\lib\wdmsec.lib

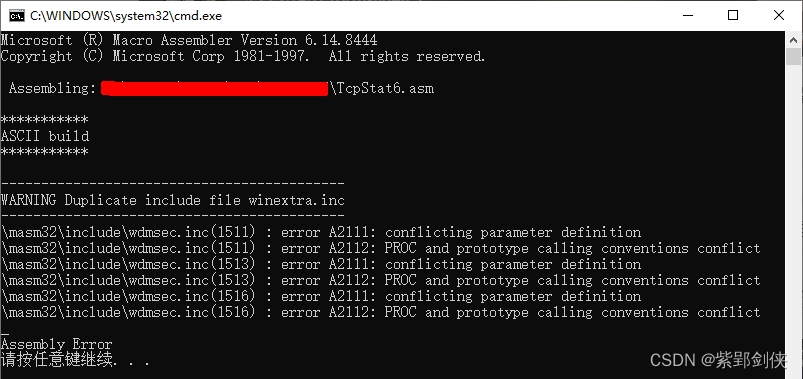

在windows 10 和 windows 7上汇编时出错：

***********
ASCII build
***********

----------------------------------------
WARNING Duplicate include file winextra.inc

----------------------------------------
\masm32\include\wdnsec.inc(1511)  : error A2111: conflicting parameter definition
\masm32\include\wdnsec.inc(1511) : error A2112: PROC and prototype calling corventions conflict
\masm32\include\wdmsec.inc(1513) : error A2111: conflicting parameter definition
\masm32\include\wdmsec.inc(1513) : error A2112: PROC and prototype callig conventions conflict
\masm32\include\wdmsec.inc(1516) : error A2111: conflicting parameter definition
\Masm32\include\wdmsec.inc(1516) : error A2112: PROC and prototype callig conventions conflict

Assembly Error

请按任意键继续. . .

（三）ntdll

include    \masm32\include\ntdll.inc    ;RtlIpv6AddressToStringA
includelib \masm32\lib\ntdll.lib

 在windows 10 和 windows 7上可以顺利完成汇编、连接和运行。

 在Windows 7中，对网络连接关连进程信息获取和显示得要比Windows 10中完善。

五、跳过头文件，自己GetModuleHandle 和 GetProcAddress 后调用

微软网站也提到：

An application could also use the GetModuleHandle and GetProcAddress functions to retrieve the function pointer from the Ntdll.dll and call this function.

即

应用程序还可以使用 GetModuleHandle 和 GetProcAddress 函数从 Ntdll 检索函数指针.dll并调用此函数。

相关的代码的代码如下：

;ssssssssssssssssssssssssssssssssssssssssssssssssssss
;proto
;ssssssssssssssssssssssssssssssssssssssssssssssssssss_RtlIpv6AddressToString    TYPEDEF proto :DWORD, :DWORDlpfnRtlIpv6AddressToString TYPEDEF ptr _RtlIpv6AddressToString;ssssssssssssssssssssssssssssssssssssssssssssssssssss
.data
;ssssssssssssssssssssssssssssssssssssssssssssssssssssg_szNtDll db "Ntdll.dll", 0 ;20230828 Added
g_szRtlIpv6AddressToString db "RtlIpv6AddressToStringA", 0  ;20230828 Added
g_lpfnRtlIpv6AddressToString  lpfnRtlIpv6AddressToString  NULL  ;20230828 Added;ssssssssssssssssssssssssssssssssssssssssssssssssssss
.code
;ssssssssssssssssssssssssssssssssssssssssssssssssssss;……其它代码invoke  GetModuleHandle, offset g_szNtDll.if eax !=NULLinvoke GetProcAddress, eax, OFFSET g_szRtlIpv6AddressToString.if eax!=NULLmov g_lpfnRtlIpv6AddressToString, eax.endif.endif;……其它代码; Get Local Addr ip;mov    esi, pTable;invoke RtlIpv6AddressToString, addr (MIB_TCP6ROW_OWNER_MODULE ptr [esi]).ucLocalAddr, offset g_szBuf128a     .if g_lpfnRtlIpv6AddressToString != NULL ;20230828 Addedmov    esi, pTable        invoke g_lpfnRtlIpv6AddressToString, addr (MIB_TCP6ROW_OWNER_MODULE ptr [esi]).ucLocalAddr, offset g_szBuf128a.elsemov byte ptr g_szBuf128a, 0.endif;……其它代码; Get remote Addr IP;mov    esi, pTable;invoke RtlIpv6AddressToString, addr (MIB_TCP6ROW_OWNER_MODULE ptr [esi]).ucLocalAddr, offset g_szBuf128b  .if g_lpfnRtlIpv6AddressToString != NULLmov    esi, pTable        invoke g_lpfnRtlIpv6AddressToString, addr (MIB_TCP6ROW_OWNER_MODULE ptr [esi]).ucRemoteAddr, offset g_szBuf128b.elsemov byte ptr g_szBuf128b, 0.endif

六、参考资料

RtlIpv6AddressToString

七、其它问题

RtlIpv6AddressToString函数支持的最低客户端是 Windows Vista，支持的最低服务器 Windows Server 2008，在Windows XP上用不了。
