LiveGBS常见问题海康大华宇视硬件NVR摄像头通道0未获取到视频通道如何排查如何抓包分析?
- 1、硬件NVR配置接入示例
- 2、通道数为0处置
- 2.1、判断信令是否畅通
- 2.1.1、点击更新通道
- 2.1.2、有成功提示
- 2.1.2.1、确认设备的视频通道编码是否填写
- 2.1.2.2、确认是否超过授权数目
- 2.1.3、没有成功提示
- 2.1、尝试确认SIP Host地址
- 2.2、尝试确认sip服务器ID
- 2.3、尝试修改本地SIP端口
- 2.4、尝试检查NVR多网卡
- 2.5、尝试检查路由SIP ALG
- 3、抓包分析
- 3.1、抓包工具准备
- 3.1.1、Linux
- 3.1.2、windows
- 3.2、找到设备出口ip
- 3.3、执行命令抓设备出口ip
- 3.3.1 Linux
- 3.3.2 Windwos
- 3.4、触发相关页面操作
- 3.4.1、如:更新通道操作
- 3.4.2、如:查看通道播放
- 3.5、停止抓包
- 3.5.1、Linux
- 3.5.2、Windows
- 3.6、查看抓包
- 4、搭建GB28181视频直播平台
1、硬件NVR配置接入示例

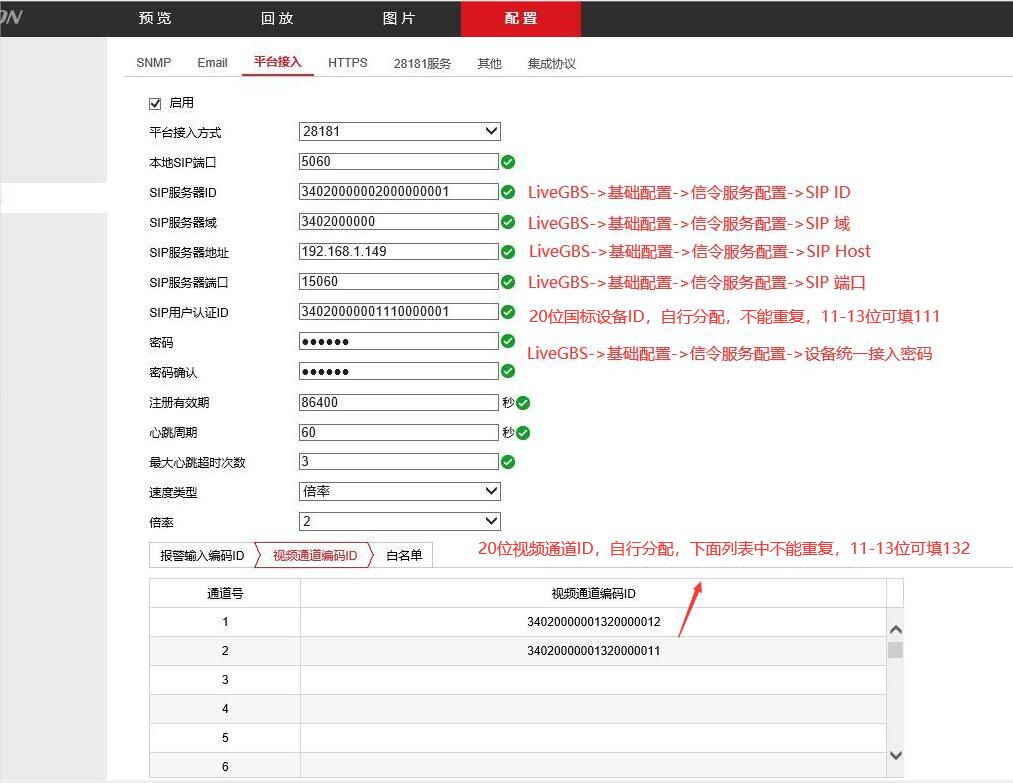

硬件NVR如何配置接入到LiveGBS,海康的硬件NVR接入示例,按红色文字提示配置相关接入,其它参见:作为上级平台对接海康大华华为宇视等下级平台监控摄像机NVR硬件执法仪等GB28181设备

2、通道数为0处置

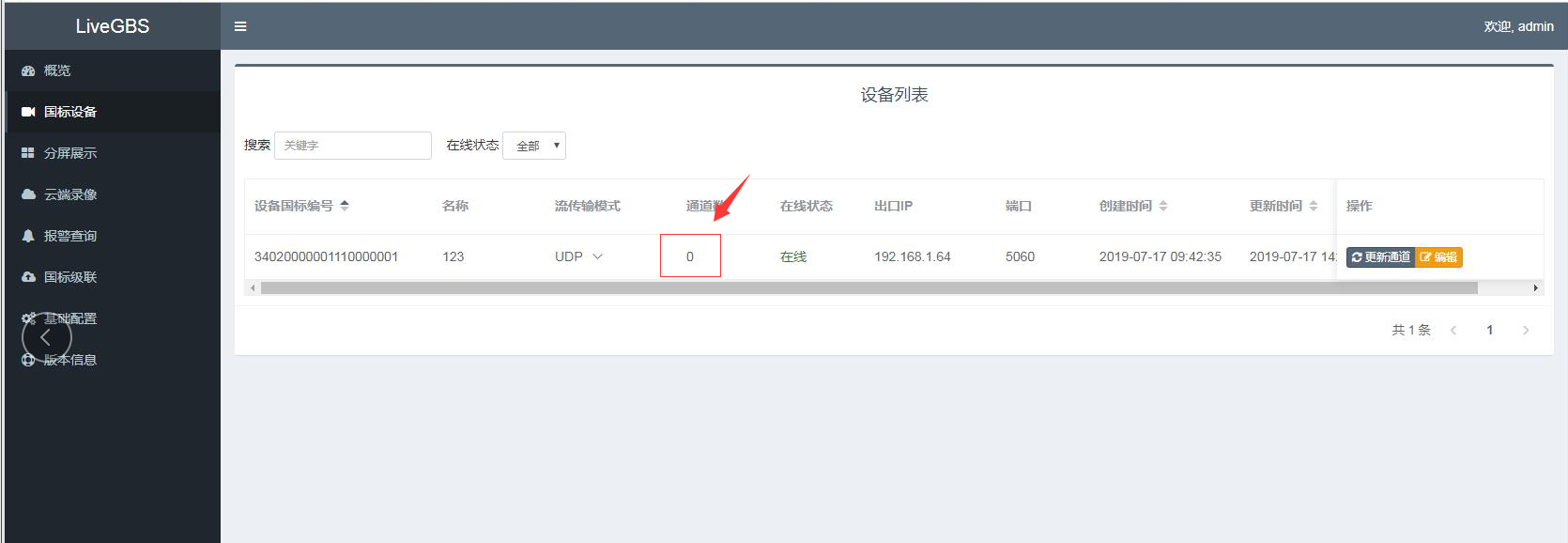

问题:NVR接入国标服务后通道显示为0

2.1、判断信令是否畅通
2.1.1、点击更新通道

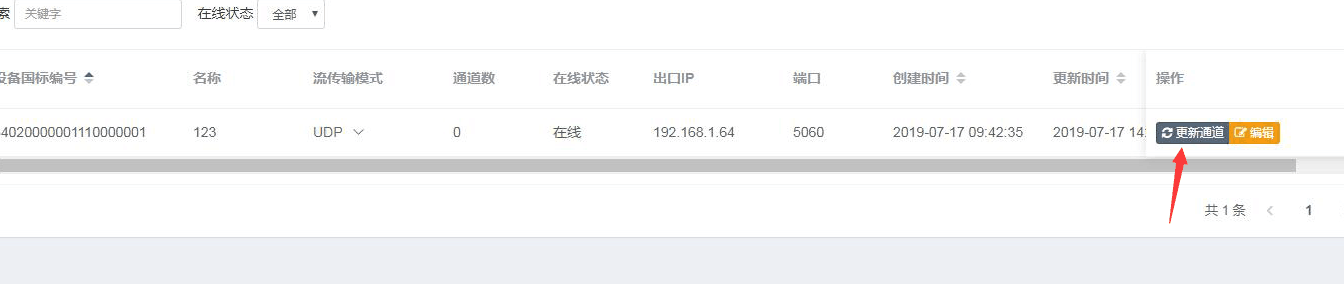

国标设备列表-》更新通道,点击后观察页面有没有 更新通道成功的 提示

2.1.2、有成功提示
2.1.2.1、确认设备的视频通道编码是否填写

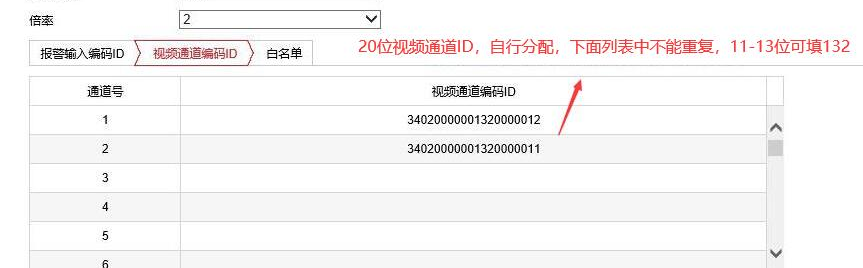

查看硬件NVR的配置接入,视频通道的国标编号是否填写,NVR设备中配置【视频通道编码ID】参考如下。确认配置填写后,再点击下 更新通道 操作。

2.1.2.2、确认是否超过授权数目
可以在版本信息页面查看,授权可以使用的通道数目。再和概览页面的总通道数对比,看是否超过了授权的数目。如果超过了,可以将离线未使用到的设备删除,释放通道数。
2.1.3、没有成功提示
没有任何提示,可能就是信令不通畅,继续尝试下面的修改
2.1、尝试确认SIP Host地址

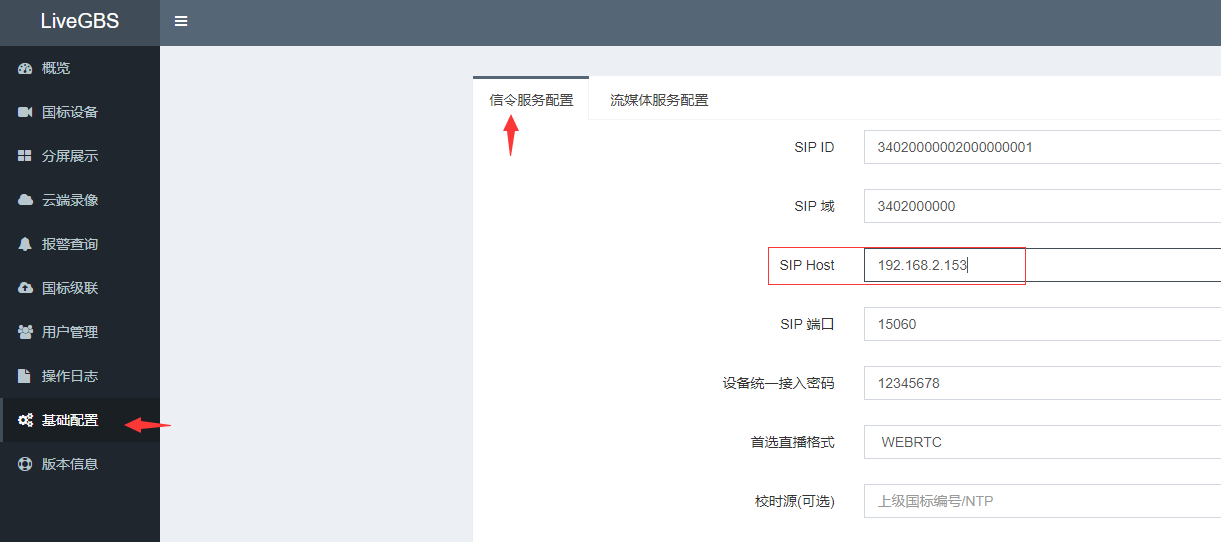

基础配置-》信令服务配置,查看sip host 配置的地址是否是NVR设备填写的服务端IP

2.2、尝试确认sip服务器ID

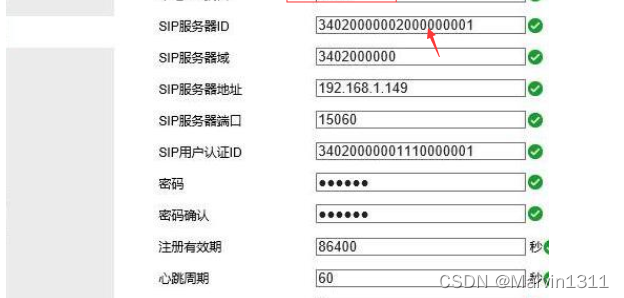

查看设备配置的SIP服务器ID,是否是LiveGBS-》基础配置-》信令服务配置 里面的SIP ID。

2.3、尝试修改本地SIP端口

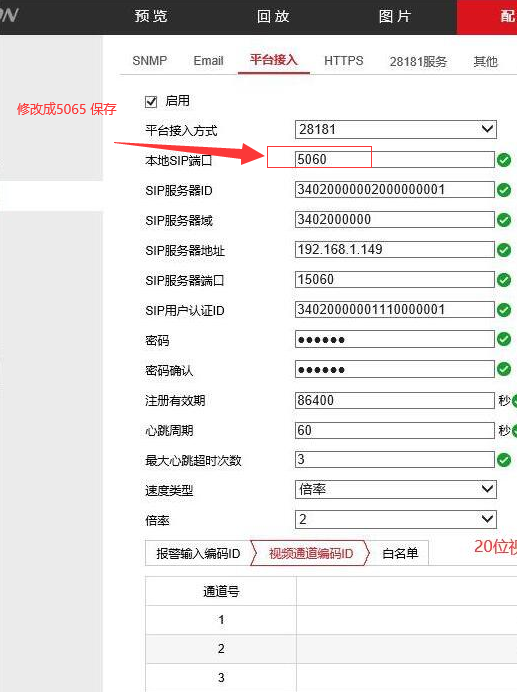

若没有更新通道成功提示, 可能是下发的 catalog 信令设备没有接收到,或是设备接收到了上报的通道信令被拦截了。尝试修改下设备的本地sip端口,可以将本地sip端口 5060改成5065试试。

2.4、尝试检查NVR多网卡

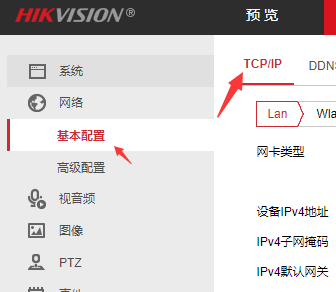

查看 网络-》基本配置 TCP/IP , 是否是多网卡,选择可以访问服务的默认网卡,如果没有多网卡配置,此处尝试可以忽略。

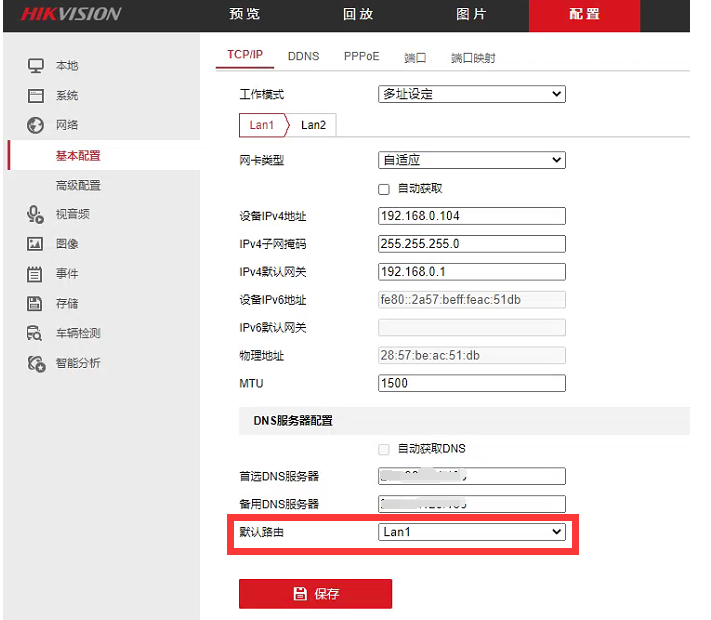

配置选择可以访问服务端的默认网卡

2.5、尝试检查路由SIP ALG
访问设备配置的路由网关配置页面,看路由NAT相关配置中,有没有SIP ALG 的勾选,取消勾选,保存。
3、抓包分析
3.1、抓包工具准备
3.1.1、Linux
使用 tcpdump 进行抓包,如果系统无此命令,自行安装
3.1.2、windows
下载安装 wireshark 进行抓包
3.2、找到设备出口ip
在国标设备菜单,设备列表页面中有出口IP这列

3.3、执行命令抓设备出口ip
注意! 第三步的抓包,是在部署LiveGBS的服务器上面抓包
3.3.1 Linux
在Linux系统中切换到root用户,执行下面的抓吧命令
tcpdump -i any "host 172.18.1.34" -w ttt.pcap

3.3.2 Windwos
在Windows中,就启动wireshark 添加过滤抓包
host 172.18.1.34

3.4、触发相关页面操作
3.4.1、如:更新通道操作

3.4.2、如:查看通道播放

3.5、停止抓包
等一段时间停止抓包,或是等到返回了提示
3.5.1、Linux
Ctrl+C 结束抓包,抓包文件就在执行命令的目录下面

3.5.2、Windows
点击红色按钮停止,文件菜单可以另存抓包到文件

3.6、查看抓包
抓包文件可以用wireshark打开,然后分析数据,可以过滤 sip ,右击跟踪udp或是tcp,查看详细的GB28181信令
4、搭建GB28181视频直播平台
- 支持 Windows Linux 及其它CPU架构(国产、嵌入式…)操作系统
- 安装包下载 、 安装使用说明、 WEB前端源码
