第十九章总结：Java绘图

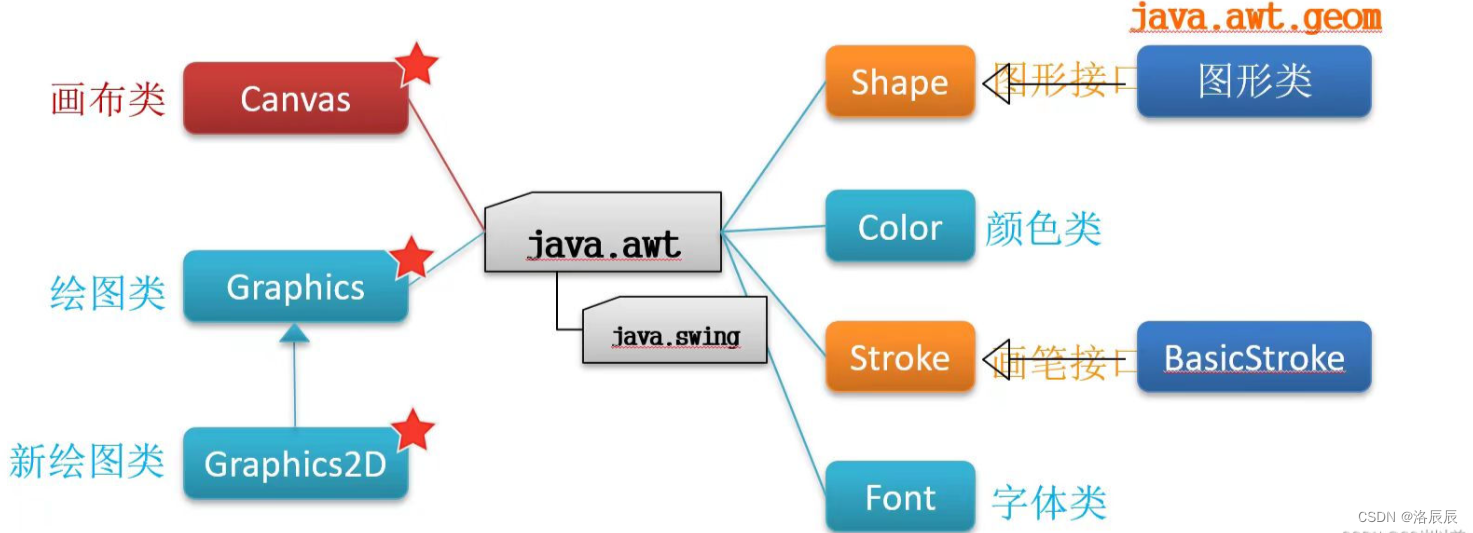

19.1：Java绘图类

19.2：绘制图形
package nineteentn;
import java.awt.*;
import javax.swing.*;

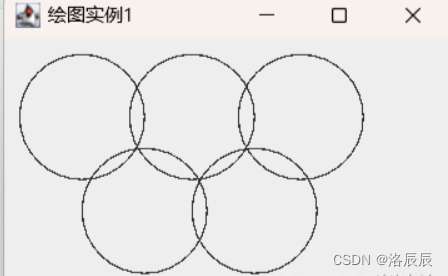

public class DrawCircle extends JFrame {
    private final int OVAL_WIDTH = 80; // 圆形的宽
    private final int OVAL_HEIGHT = 80; // 圆形的高

    public DrawCircle() {
        initialize(); // 调用初始化方法
    }

    private void initialize() {// 初始化方法
        setSize(300, 200); // 设置窗体大小
        setDefaultCloseOperation(JFrame.EXIT_ON_CLOSE); // 设置窗体关闭模式
        setContentPane(new DrawPanel()); // 设置窗体面板为绘图面板对象
        setTitle("绘图实例1"); // 设置窗体标题
    }

    class DrawPanel extends JPanel {// 创建绘图面板
        public void paint(Graphics g) {// 重写绘制方法
            g.drawOval(10, 10, OVAL_WIDTH, OVAL_HEIGHT); // 绘制第1个圆形
            g.drawOval(80, 10, OVAL_WIDTH, OVAL_HEIGHT); // 绘制第2个圆形
            g.drawOval(150, 10, OVAL_WIDTH, OVAL_HEIGHT); // 绘制第3个圆形
            g.drawOval(50, 70, OVAL_WIDTH, OVAL_HEIGHT); // 绘制第4个圆形
            g.drawOval(120, 70, OVAL_WIDTH, OVAL_HEIGHT); // 绘制第5个圆形
        }
    }

    public static void main(String[] args) {
        new DrawCircle().setVisible(true);
    }
}//例题19.1


import java.awt.*;
import java.awt.geom.*;
import javax.swing.*;

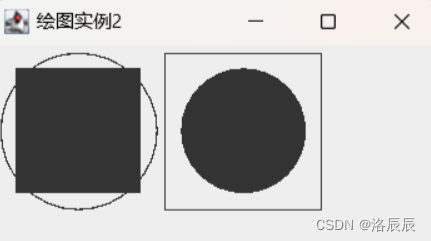

public class DrawFrame extends JFrame {
    public DrawFrame() {
        setTitle("绘图实例2"); // 设置窗体标题
        setSize(300, 200); // 设置窗体大小
        setDefaultCloseOperation(JFrame.EXIT_ON_CLOSE); // 设置窗体关闭模式
        add(new CanvasPanel()); // 设置窗体面板为绘图面板对象

    }

    class CanvasPanel extends JPanel {// 绘图变慢
        public void paint(Graphics g) {
            Graphics2D g2 = (Graphics2D) g;
            Shape[] shapes = new Shape[4]; // 声明图形数组
            shapes[0] = new Ellipse2D.Double(5, 5, 100, 100); // 创建圆形对象
            shapes[1] = new Rectangle2D.Double(110, 5, 100, 100); // 创建矩形对象

            shapes[2] = new Rectangle2D.Double(15, 15, 80, 80); // 创建矩形对象
            shapes[3] = new Ellipse2D.Double(120, 15, 80, 80); // 创建圆形对象
            for (Shape shape : shapes) { // 遍历图形数组
                Rectangle2D bounds = shape.getBounds2D();
                if (bounds.getWidth() == 80)
                    g2.fill(shape); // 填充图形
                else
                    g2.draw(shape); // 绘制图形
            }
        }
    }

    public static void main(String[] args) {
        new DrawFrame().setVisible(true);
    }
}

//例题19.2

19.3：绘图颜色与画笔属性

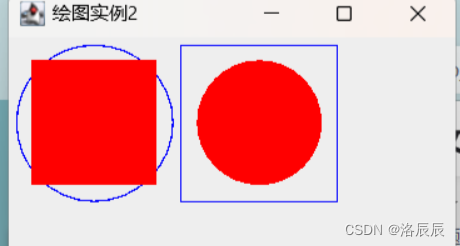

19.3.1：绘制颜色

    if (bounds.getWidth() == 80){//小的是实心的，大的是空心的
                    Color c = new Color(255,0,0);//设置颜色
                    g2.setColor(c);
                    g2.fill(shape);//填充变颜色
                    g2.fill(shape); // 填充图形
                }else {
                    Color c = new Color(0,0,255);//让线条变颜色
                    g2.setColor(c);
                    g2.draw(shape); // 绘制图形

                }

19.3.2：绘制画笔

19.4：绘制文本
19.4.1：设置字体

package nineteentn;
import java.awt.*;
import java.awt.geom.Rectangle2D;
import java.util.Date;
import javax.swing.*;

public class DrawString extends JFrame {

    public DrawString() {
        setSize(230, 140); // 设置窗体大小
        setDefaultCloseOperation(JFrame.EXIT_ON_CLOSE); // 设置窗体关闭模式
        add(new CanvasPanel()); // 设置窗体面板为绘图面板对象
        setTitle("绘图文本"); // 设置窗体标题
    }

    class CanvasPanel extends JPanel {
        public void paint(Graphics g) {
            Graphics2D g2 = (Graphics2D) g;
            Rectangle2D rect = new Rectangle2D.Double(10, 10, 200, 80);
            g2.setColor(Color.CYAN); // 设置当前绘图颜色
            g2.fill(rect); // 填充矩形
            Font font = new Font("宋体", Font.BOLD, 16);//创建字体
            Date date = new Date();
            g2.setColor(Color.BLUE); // 设置当前绘图颜色
            g2.setFont(font); // 设置字体
            g2.drawString("现在时间是", 20, 30); // 绘制文本
            g2.drawString(String.format("%tr", date), 50, 60); // 绘制时间文本
        }
    }

    public static void main(String[] args) {
        new DrawString().setVisible(true);
    }
}
//例题19.3

PLAIN：正常文字

BOLD：加粗

ITALIC:斜体

19.4.2：显示文字

package nineteentn;


import java.awt.*;
import java.io.*;
import javax.imageio.ImageIO;
import javax.swing.*;

public class DrawImage extends JFrame {
    Image img;// 展示的图片

    public DrawImage() {
        try {
            img = ImageIO.read(new File("src/img.jpg"));// 读取图片文件
        } catch (IOException e) {
            e.printStackTrace();
        }
        setSize(800, 800); // 设置窗体大小
        setDefaultCloseOperation(JFrame.EXIT_ON_CLOSE); // 设置窗体关闭模式
        add(new CanvasPanel()); // 设置窗体面板为绘图面板对象
        setTitle("绘制图片"); // 设置窗体标题
    }

    class CanvasPanel extends JPanel {
        public void paint(Graphics g) {
            Graphics2D g2 = (Graphics2D) g;
            g2.drawImage(img, 0, 0, this); // 显示图片,图片，x，y轴，重新绘制时通知哪个对象
        }
    }

    public static void main(String[] args) {
        new DrawImage().setVisible(true);
    }
}//例题19.4

19.5：显示图片
package nineteentn;


import java.awt.*;
import java.io.*;
import javax.imageio.ImageIO;
import javax.swing.*;

public class DrawImage extends JFrame {
    Image img;// 展示的图片

    public DrawImage() {
        try {
            img = ImageIO.read(new File("src/img.jpg"));// 读取图片文件
        } catch (IOException e) {
            e.printStackTrace();
        }
        setSize(800, 800); // 设置窗体大小
        setDefaultCloseOperation(JFrame.EXIT_ON_CLOSE); // 设置窗体关闭模式
        add(new CanvasPanel()); // 设置窗体面板为绘图面板对象
        setTitle("绘制图片"); // 设置窗体标题
    }

    class CanvasPanel extends JPanel {
        public void paint(Graphics g) {
            Graphics2D g2 = (Graphics2D) g;
            g2.drawImage(img, 0, 0, this); // 显示图片,图片，x，y轴，重新绘制时通知哪个对象
        }
    }

    public static void main(String[] args) {
        new DrawImage().setVisible(true);
    }
}//例题19.4

19.6：图像处理
19.6.1：放大和缩小

package nineteentn;

import java.awt.*;
import java.io.*;
import javax.imageio.ImageIO;
import javax.swing.*;
import javax.swing.event.*;

public class ImageZoom extends JFrame {
    Image img;
    private int imgWidth, imgHeight;
    private JSlider jSlider;

    public ImageZoom() {
        try {
            img = ImageIO.read(new File("src/img.jpg"));// 读取图片文件
        } catch (IOException e) {
            e.printStackTrace();
        }

        CanvasPanel canvas = new CanvasPanel();
        jSlider = new JSlider();
        jSlider.setMaximum(1000);//滚动条
        jSlider.setValue(100);
        jSlider.setMinimum(1);
        jSlider.addChangeListener(new ChangeListener() {
            public void stateChanged(ChangeEvent e) {
                canvas.repaint();
            }
        });

        JPanel center = new JPanel();
        center.setLayout(new BorderLayout());//居中
        center.add(jSlider, BorderLayout.SOUTH);
        center.add(canvas, BorderLayout.CENTER);
        setContentPane(center);
        setBounds(100, 100, 800, 600); // 设置窗体大小和位置
        setDefaultCloseOperation(JFrame.EXIT_ON_CLOSE); // 设置窗体关闭模式
        setTitle("绘制图片");
    }

    class CanvasPanel extends JPanel {
        public void paint(Graphics g) {
            int newW = 0, newH = 0;
            imgWidth = img.getWidth(this); // 获取图片宽度
            imgHeight = img.getHeight(this); // 获取图片高度
            float value = jSlider.getValue();// 滑块组件的取值
            newW = (int) (imgWidth * value / 100);// 计算图片放大后的宽度
            newH = (int) (imgHeight * value / 100);// 计算图片放大后的高度
            g.drawImage(img, 0, 0, newW, newH, this);// 绘制指定大小的图片
        }
    }

    public static void main(String[] args) {
        new ImageZoom().setVisible(true);
    }
}//例题19.5

19.6.2：图像翻转

package nineteentn;


import java.awt.*;
import java.awt.event.*;
import java.io.*;
import javax.swing.*;
import javax.imageio.ImageIO;

public class PartImage extends JFrame {
    private Image img;
    private int dx1, dy1, dx2, dy2;//定义图像坐标
    private int sx1, sy1, sx2, sy2;//定义图像坐标
    private int width = 800, height = 888;// 图片宽高
    private JButton vBtn = null;// 垂直翻转按钮
    private JButton hBtn = null;// 水平翻转按钮
    private CanvasPanel canvasPanel = null;

    public PartImage() {

        try {
            img = ImageIO.read(new File("src/img.jpg"));// 读取图片文件
        } catch (IOException e) {
            e.printStackTrace();
        }
        dx2 = sx2 = width; // 初始化图像大小
        dy2 = sy2 = height;

        vBtn = new JButton("垂直翻转");
        hBtn = new JButton("水平翻转");

        JPanel bottom = new JPanel();
        bottom.add(hBtn);
        bottom.add(vBtn);

        Container c = getContentPane();
        c.add(bottom, BorderLayout.SOUTH);
        canvasPanel = new CanvasPanel();
        c.add(canvasPanel, BorderLayout.CENTER);

        addListener();

        setBounds(100, 100, 800, 600); // 设置窗体大小和位置
        setDefaultCloseOperation(JFrame.EXIT_ON_CLOSE); // 设置窗体关闭模式
        setTitle("图片翻转"); // 设置窗体标题
    }

    private void addListener() {
        vBtn.addActionListener(new ActionListener() {
            public void actionPerformed(ActionEvent e) {
                sy1 = Math.abs(sy1 - height);// 纵坐标互换
                sy2 = Math.abs(sy2 - height);
                canvasPanel.repaint();
            }
        });
        hBtn.addActionListener(new ActionListener() {
            public void actionPerformed(ActionEvent e) {
                sx1 = Math.abs(sx1 - width);// 横坐标互换
                sx2 = Math.abs(sx2 - width);
                canvasPanel.repaint();
            }
        });
    }

    class CanvasPanel extends JPanel {
        public void paint(Graphics g) {
            g.drawImage(img, dx1, dy1, dx2, dy2, sx1, sy1, sx2, sy2, this);// 绘制指定大小的图片
        }
    }

    public static void main(String[] args) {
        new PartImage().setVisible(true);
    }
}//例题19.6

 水平翻转

 垂直翻转
