MQTT协议-使用CONNECT报文连接阿里云

使用网络调试助手发送CONNECT报文连接阿里云

参考:https://blog.csdn.net/daniaoxp/article/details/103039296

在前面文章介绍了如何组装CONNECT报文,以及如何计算剩余长度

CONNECT报文:https://blog.csdn.net/weixin_46251230/article/details/129392102

计算剩余长度:https://blog.csdn.net/weixin_46251230/article/details/129394172

本次实验通过网络调试助手发送CONNECT报文连接阿里云平台

1、创建阿里云设备,获取MQTT连接参数

创建阿里云设备:https://blog.csdn.net/weixin_46251230/article/details/128993864

在这里插入图片描述

2、转换MQTT连接参数

将clientId、username、passwd都转为十六进制,可以借助网络调试助手进行转换

协议选择UDP,选择自己主机的地址,端口8888,在远程主机那里也选择自己的主机地址,选择ASCII模式,在该模式下粘贴参数,首先粘贴clientId,多余的空格要去掉

在这里插入图片描述

然后点击HEX,则输入框内的ASCII码会自动转为十六进制,将这些十六进制复制到文本文档

在这里插入图片描述

点击右下角的复位计数,然后点击发送,可以看到发送了80个字符

在这里插入图片描述

将80转为十六进制0x50,放到文本文档的十六进制数据前面,要符合UTF-8编码,所以还要在前面加上00

在这里插入图片描述

同理,将username和passwd都转为十六进制格式

在这里插入图片描述

3、组装CONNETC报文

有效载荷就是将clientId、username、passwd的十六进制数据都组合在一起

在这里插入图片描述

固定报头+可变报头,剩余长度可先用??代替,空着

在这里插入图片描述

按固定报头+可变报头+有效负载的顺序组合数据

在这里插入图片描述

4、计算剩余长度

将??后面的字符全都复制到网络调试助手里,复位计数后,点击发送,可看到一共发送了180个字节

在这里插入图片描述

根据计算剩余长度的步骤可知,180大于128,又小于16383,所以使用两个字节来表示

在这里插入图片描述

根据公式180=128*a+b,计算可得a = 1,b = 52,a在高8位,b在低8位,低位在前,高位在后,所以书写顺序是b a

b = 0011 0100 = 1011 0100 (最高位指示后面还有字节表示剩余长度,所以要主动置为1)

b = B4

a = 0000 0001 = 01

将B4 01粘贴到组合数据中

在这里插入图片描述

5、连接阿里云平台

阿里云服务器地址(华东2) : *.iot-as-mqtt.cn-shanghai.aliyuncs.com

*用自己设备的ProductKey进行替换

如:i6deo513xT1.iot-as-mqtt.cn-shanghai.aliyuncs.com

端口号为1883

在这里插入图片描述

将网络调试助手改为TCP Client,远程主机地址填入i6deo513xT1.iot-as-mqtt.cn-shanghai.aliyuncs.com,端口号1883,点击HEX,将上面组合好的CONNECT报文复制粘贴到输入框,点击连接,再点击发送

在这里插入图片描述

接收时记得设置为HEX接收,如果阿里云返回的信息中,最后一个字节为00,则说明连接成功,如果不是00,则连接失败,下标是最后一个字节的可能取值,只有0x00是表示连接已接受

在这里插入图片描述

此时可以看到阿里云平台的设备已经显示在线

在这里插入图片描述

相关文章:

MQTT协议-使用CONNECT报文连接阿里云

使用网络调试助手发送CONNECT报文连接阿里云 参考:https://blog.csdn.net/daniaoxp/article/details/103039296 在前面文章介绍了如何组装CONNECT报文,以及如何计算剩余长度 CONNECT报文:https://blog.csdn.net/weixin_46251230/article/d…...

每日学术速递3.8

CV - 计算机视觉 | ML - 机器学习 | RL - 强化学习 | NLP 自然语言处理 Subjects: cs.CV 1.Unleashing Text-to-Image Diffusion Models for Visual Perception 标题:释放用于视觉感知的文本到图像扩散模型 作者:Wenliang Zhao, Yongming Rao, Zuya…...

测牛学堂:软件测试之接口测试理论基础总结

接口概念 接口:系统之间数据交互的通道。 这个系统,可以是外部和内部,也可以是两个内部系统之间的通道。 比如我们前端的登录信息,主要是用户名和密码,它通过接口传递给后端,后端校验以后,把结…...

基于土壤数据与机器学习算法的农作物推荐算法代码实现

1.摘要 近年来,机器学习方法在农业领域的应用取得巨大成功,广泛应用于科 学施肥、产量预测和经济效益预估等领域。根据土壤信息进行数据挖掘,并在此基础上提出区域性作物的种植建议,不仅可以促进农作物生长从而带来经济效益&#…...

python中html必备基础知识

<!DOCTYPE html>此标签表示这是一个html文件<heml lang"en">向搜索引擎表示该页面是html语言&#xff0c;并且语言为英文网站&#xff0c;其"lang"的意思就是“language”&#xff0c;语言的意思&#xff0c;而“en”即表示English<head>…...

【专项训练】前言:刻意练习,不断的过遍数才是王道

如何精通一个领域? 拆分知识点刻意练习:每个区域的基础动作分解训练和反复刻意练习反馈(主动反馈、被动反馈、及时反馈)任何知识体系都是一颗树,一定要梳理成思维导图,明确知识与知识之间的关系! 通过7-8周密集训练,练好基本功,彻底攻克LeetCode! 严格执行五毒神掌!…...

【Leetcode】反转链表 合并链表 相交链表 链表的回文结构

目录 一.【Leetcode206】反转链表 1.链接 2.题目再现 3.解法A&#xff1a;三指针法 二.【Leetcode21】合并两个有序链表 1.链接 2.题目再现 3.三指针尾插法 三.【Leetcode160】相交链表 1.链接 2.题目再现 3.解法 四.链表的回文结构 1.链接 2.题目再现 3.解法 一.…...

M1、M2芯片Mac安装虚拟机

目录前言一、安装二、网络设置三、连接SSH客户端前言 一直想着给M1 Mac上安装虚拟机&#xff0c;奈何PD收费&#xff0c;找的破解也不稳定&#xff0c;安装上镜像就起不来。 注&#xff1a;挂长久的分享莫名其妙被封&#xff0c;需要安装包请私信我。 一、安装 虚拟机选择&a…...

算法刷题-只出现一次的数字、输出每天是应该学习还是休息还是锻炼、将有序数组转换为二叉搜索树

只出现一次的数字&#xff08;位运算、数组&#xff09; 给定一个非空整数数组&#xff0c;除了某个元素只出现一次以外&#xff0c;其余每个元素均出现两次。找出那个只出现了一次的元素。 说明&#xff1a; 你的算法应该具有线性时间复杂度。 你可以不使用额外空间来实现吗&…...

详解专利对学生、老师和企业员工、创业者、积分落户、地方补助的好处

大家好,我是英子老师。作为一名知识产权专家,深耕于专利行业十余年,具有丰富的专利工作经验:曾在大型专利代理机构从事专利代理工作、专利质检工作(抽查代理机构的专利代理人的撰写质量并评分);之后在知名上市企业、行业龙头企业担任高级专利工程师的职位,主要工作内容…...

Python图像处理:频域滤波降噪和图像增强

图像处理已经成为我们日常生活中不可或缺的一部分&#xff0c;涉及到社交媒体和医学成像等各个领域。通过数码相机或卫星照片和医学扫描等其他来源获得的图像可能需要预处理以消除或增强噪声。频域滤波是一种可行的解决方案&#xff0c;它可以在增强图像锐化的同时消除噪声。 …...

智能手机高端“酣战”,转机在何方?

经过多年发展&#xff0c;如今全世界有七成手机由中国制造&#xff0c;但在利润最丰厚的高端市场&#xff0c;国产厂商在很长一段时间之内都是形单影只&#xff0c;曾经一度跻身高端的“华为”因为封禁成了“绝唱”。 华为“失声”高端之后&#xff0c;其他一众国产厂商或主动…...

K8s pod 动态弹性扩缩容 HPA

一、概述Horizontal Pod Autoscaler&#xff08;HPA&#xff0c;Pod水平自动伸缩&#xff09;&#xff0c;根据平均 CPU 利用率、平均内存利用率或你指定的任何其他自定义指标自动调整 Deployment 、ReplicaSet 或 StatefulSet 或其他类似资源&#xff0c;实现部署的自动扩展和…...

C++中的类简要介绍

文章目录前言一、什么是类什么是对象1.类的概述2.对象的概述二、如何创建使用类三、class和struct创建类时的区别1.访问级别2.继承方式总结前言 本篇文章讲给大家介绍一个C中重要的概念&#xff0c;了解了这个概念大家就明白了为什么C会叫做面向对象编程了。 一、什么是类什么…...

项目管理工具DHTMLX Gantt灯箱元素配置教程:只读模式

DHTMLX Gantt是用于跨浏览器和跨平台应用程序的功能齐全的Gantt图表。可满足项目管理应用程序的大部分开发需求&#xff0c;具备完善的甘特图图表库&#xff0c;功能强大&#xff0c;价格便宜&#xff0c;提供丰富而灵活的JavaScript API接口&#xff0c;与各种服务器端技术&am…...

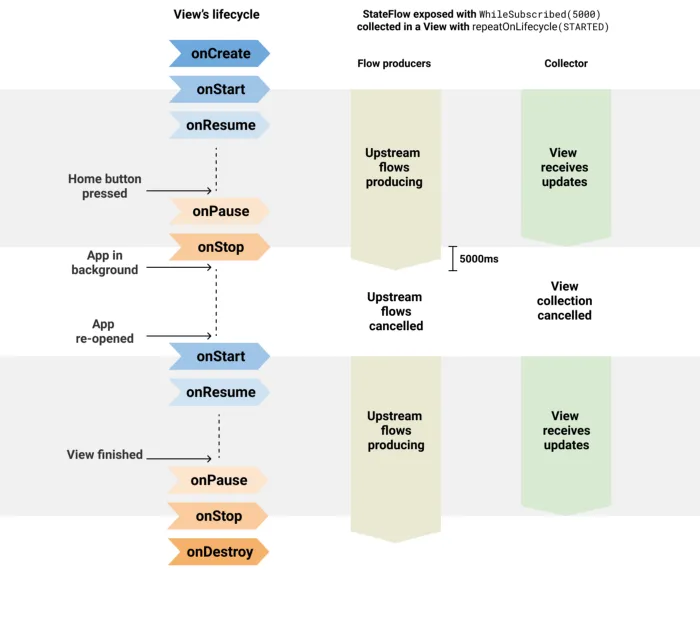

从LiveData迁移到Kotlin的 Flow,才发现是真的香!
