Linux下字符设备驱动开发以及流程介绍

---

首先我们介绍一下什么是字符设备，然后讲解一下字符设备开发的具体的流程，分别详细介绍每一个流程中涉及到的结构体以及知识点，最后我们编写代码实现字符设备的开发以及测试。

---

1 - 字符设备介绍

Linux内核设计哲学是把所有的东西都抽象成文件进行访问，这样对设备的访问都是通过文件I/O来进行
操作。Linux内核将设备按照访问特性分为三类：字符设备、块设备、网络设备。

字符设备对数据的处理按照字节流的形式进行的。典型的字符设备：串口、键盘、触摸屏、摄像头、I2C、SPI、声卡等；应用程序能够使用系统IO函数open、write、read、lseek、close…来就行访问。

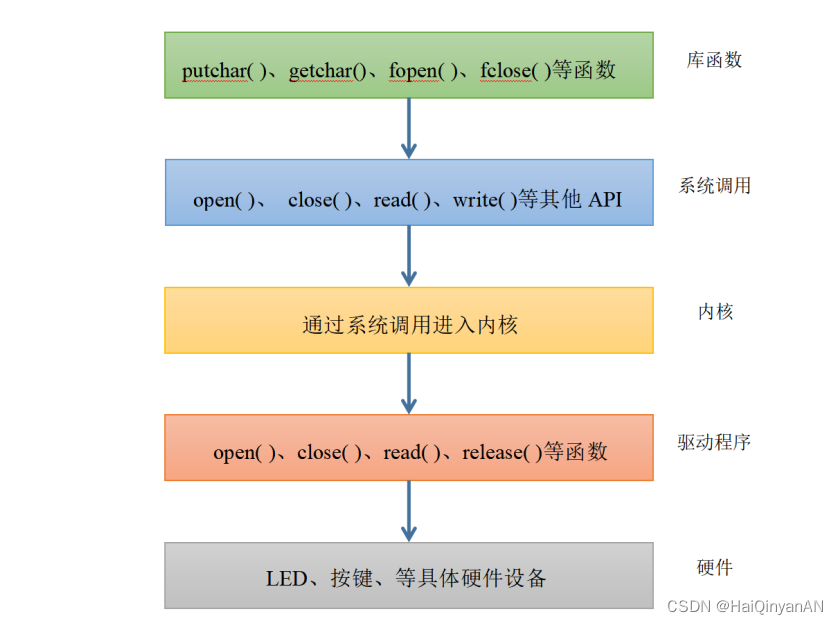

如下图：应用程序运行在用户空间，而Linux驱动属于内核一部分，因此驱动运行于内核空间，当用户想要实现对内核操作时，必须使用系统调用来实现从用户空间到内核空间的操作。

---

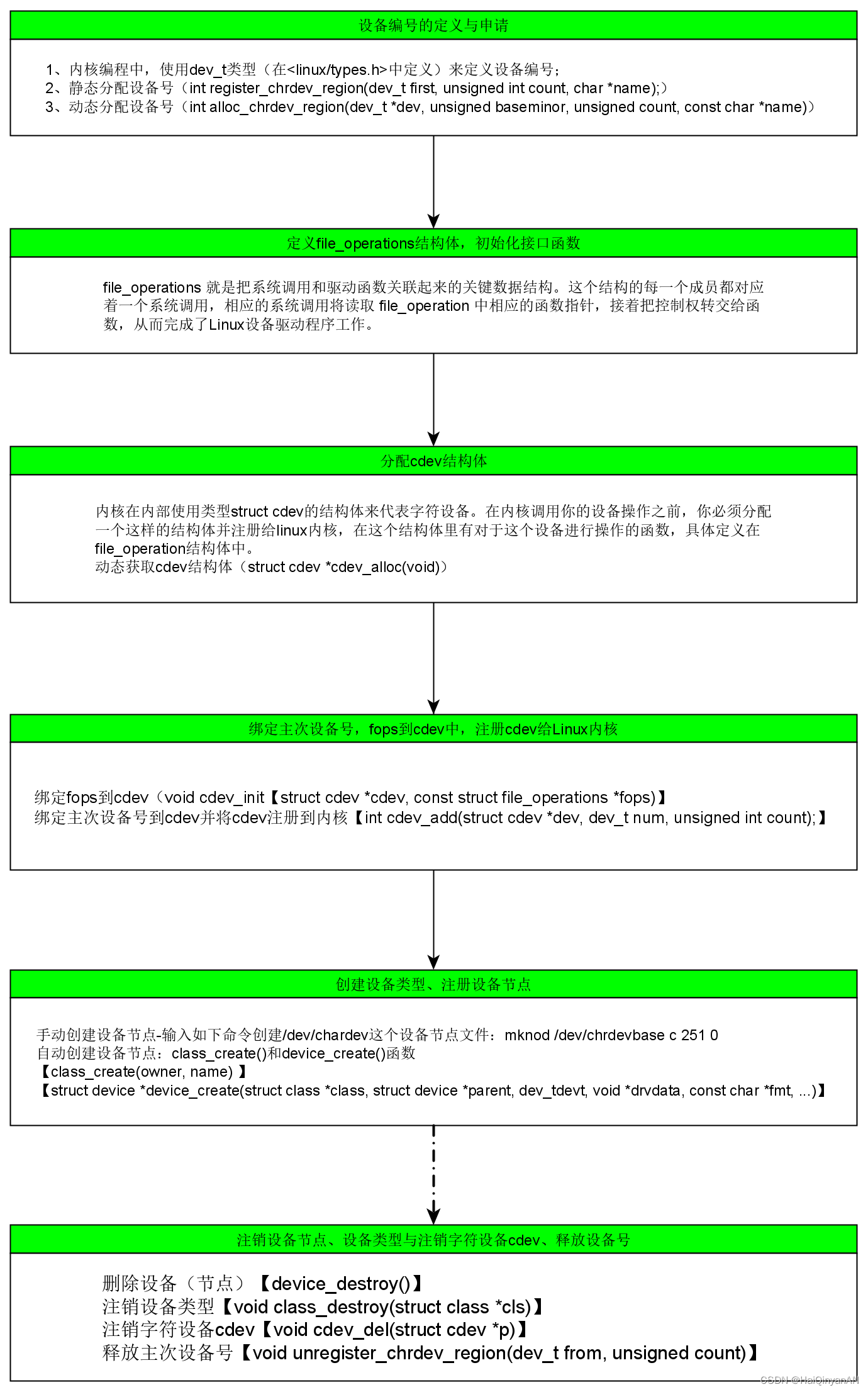

2 - 字符设备开发流程图

---

3 - 字符设备开发流程具体讲解

（1）设备编号的定义与申请

【1】Linux主次设备号介绍

字符设备通过文件系统中的设备名来存取，惯例上它们位于/dev目录。

wangdengtao@wangdengtao-virtual-machine:~$ ls -l /dev/
总用量 0
crw-------  1 root        root     10, 124  3月 17 18:48 cpu_dma_latency
crw-------  1 root        root     10, 203  3月 17 18:48 cuse
...

我们可以看见上面的两个设备，首先最前面的‘c’表示这是一个字符（character）设备；我们可以看见第二个root后面的数字，这些数字是给特殊设备的主次设备编号。10，就是主设备号，后面的124和203就是次设备号。如果我们想要对相关设备进行操作，只需要对设备文件进行读或者写操作就可以了。

传统上，主编号标识设备相连的驱动；次设备号被内核来决定应用哪个设备。

dev_t 是一个32位的数据类型，其中高 12 位为主设备号，低 20 位为次设备号。在编码时，我们不应该管哪些位是主设备号，哪些位是次设备号。而是应当利用在<linux/kdev_t.h>中的一套宏定义来获取一个dev_t的主、次编号：

wangdengtao@wangdengtao-virtual-machine:~/imx6ull/imx6ull/bsp/kernel/linux-imx/include/linux$ cat kdev_t.h
/* SPDX-License-Identifier: GPL-2.0 */
#ifndef _LINUX_KDEV_T_H
#define _LINUX_KDEV_T_H#include <uapi/linux/kdev_t.h>#define MINORBITS	20
#define MINORMASK	((1U << MINORBITS) - 1)#define MAJOR(dev)	((unsigned int) ((dev) >> MINORBITS))
#define MINOR(dev)	((unsigned int) ((dev) & MINORMASK))
#define MKDEV(ma,mi)	(((ma) << MINORBITS) | (mi))
...

宏 MINORBITS 表示次设备号位数，一共是 20 位。
宏 MINORMASK 表示次设备号掩码。
宏 MAJOR 用于从 dev_t 中获取主设备号，将 dev_t 右移 20 位即可。
宏 MINOR 用于从 dev_t 中获取次设备号，取 dev_t 的低 20 位的值即可。
宏 MKDEV 用于将给定的主设备号和次设备号的值组合成 dev_t 类型的设备号。

【2】分配设备编号

静态分配设备号

int register_chrdev_region(dev_t first, unsigned int count, char *name);

• first：要分配的起始设备号。first的次编号部分通常是从0开始，但不是强制的（first = MKDEV(10, 0);）
• count：请求分配的设备号的总数。注意，如果count太大，你要求的范围可能溢出到下一次编号；但是只要你要求的编号范围可用，一切都任然会正确工作。
• name：设备名字。

动态申请设备号

int alloc_chrdev_region(dev_t *dev, unsigned baseminor, unsigned count, const
char *name)

• dev：只是一个输出参数，保存申请到的设备号。
• baseminor：次设备号，它常常是0；
• count：要申请的设备号数量。
• name：设备名字。

动态分配的缺点是你无法提前创建设备节点，因为分配给你的主设备号会发生变化。我们申请到了设备节点之后，可以用前面讲到的宏定义 MAJOR() 来获取主设备号。

【3】释放主次设备号

void unregister_chrdev_region(dev_t from, unsigned count)

• from：要释放的设备号。
• count：表示从 from 开始，要释放的设备号数量。

（2）定义file_operations结构体-初始化接口函数

file_operations 就是把系统调用和驱动函数关联起来的关键数据结构。这个结构的每一个成员都对应着一个系统调用，相应的系统调用将读取 file_operations 中相应的函数指针，接着把控制权转交给函数，从而完成了Linux设备驱动程序工作。在系统内部，I/O设备的存取操作通过特定的入口点来进行，而这组特定的入口点恰恰是由设备驱动提供的。通常这组设备驱动程序接口是由结构 file_operations结构体向系统说明的，它定义在include/linux/fs.h中。传统上，一个 file_operations 结构或者其一个指针称为fops（或者它的一些变体），结构中的每个成员必须指向驱动中的函数，这些函数实现一个特别的操作，或者对于不支持的操作留置为NULL。当指定为NULL指针时内核的确切的行为是每个函数不同的。

struct file_operations {struct module *owner;loff_t (*llseek) (struct file *, loff_t, int); ssize_t (*read) (struct file *, char __user *, size_t, loff_t *);ssize_t (*write) (struct file *, const char __user *, size_t, loff_t *);ssize_t (*read_iter) (struct kiocb *, struct iov_iter *);ssize_t (*write_iter) (struct kiocb *, struct iov_iter *);int (*iopoll)(struct kiocb *kiocb, bool spin);int (*iterate) (struct file *, struct dir_context *);int (*iterate_shared) (struct file *, struct dir_context *);__poll_t (*poll) (struct file *, struct poll_table_struct *); long (*unlocked_ioctl) (struct file *, unsigned int, unsigned long);long (*compat_ioctl) (struct file *, unsigned int, unsigned long);int (*mmap) (struct file *, struct vm_area_struct *);unsigned long mmap_supported_flags; int (*open) (struct inode *, struct file *);int (*flush) (struct file *, fl_owner_t id);int (*release) (struct inode *, struct file *);int (*fsync) (struct file *, loff_t, loff_t, int datasync);int (*fasync) (int, struct file *, int);int (*lock) (struct file *, int, struct file_lock *);ssize_t (*sendpage) (struct file *, struct page *, int, size_t, loff_t *, int); unsigned long (*get_unmapped_area)(struct file *, unsigned long, unsigned long, unsigned long, unsigned long);int (*check_flags)(int);
...

我就拿后面我们要写的代码为例讲解一下，我们在file_operations中将open系统调用函数指向了chrtest_drv_open这个函数，open系统调用就会把控制权转交给这个函数，完成驱动函数与系统调用函数的转换。

static int chrtest_drv_open (struct inode *node, struct file *file)
{printk("%s %s line %d\n", __FILE__, __FUNCTION__, __LINE__);return 0;
}
/* 定义自己的file_operations结构体*/
static struct file_operations chrtest_fops = {.owner = THIS_MODULE,.open = chrtest_drv_open,
};

（3）分配cdev结构体与注销

内核在内部使用类型struct cdev的结构体来代表字符设备。在内核调用你的设备操作之前，你必须分配一个这样的结构体并注册给linux内核，在这个结构体里有对于这个设备进行操作的函数，具体定义在file_operations结构体中。该结构体定义在include/linux/cdev.h文件中。

struct cdev {struct kobject kobj;struct module *owner;const struct file_operations *ops;struct list_head list;dev_t dev;unsigned int count;
};

获取cdev：struct cdev *cdev_alloc(void)

注销cdev：

void cdev_del(struct cdev *p)

（4）绑定主次设备号，fops到cdev中，注册cdev给Linux内核

在分配到cdev结构体后，接下来我们将它初始化，并将对该设备驱动所支持的系统调用函数存放在
file_operations结构体添加进来，然后我们通过cdev_add函数将他们注册给Linux内核，这样完成整个
Linux设备的注册过程。
初始化设备：cdev_init(struct cdev *dev, struct file_operations *fops);
cdev_add的函数原型如下：

int cdev_add(struct cdev *dev, dev_t num, unsigned int count);

• dev是cdev结构。
• num是这个设备相应的第一个设备号。
• count是应当关联到设备的设备号的数目。

例子：

static struct file_operations chrtest_fods ={.owner = THIS_MODULE,.open = chrtest_open,
};chrtest_cdev = cdev_alloc()；/*获取cdev*/chrtest_cdev->owner = THIS_MODULE; /*.owner这表示谁拥有你这个驱动程序*/cdev_init(chrtest_cdev, &chrtest_fops); /*将fops到cdev中*/result = cdev_add(chrtest_cdev, devno, 1); /*将字符设备注册进内核*/if(0 != result){printk(KERN_INFO " %s driver can't register cdev:result=%d\n", DEV_NAME,result);}

（5）创建设备类型、注册设备节点

【1】创建

手动创建设备节点

输入如下命令创建/dev/chardev 这个设备节点文件：

mknod /dev/chardev c 10 0

在/dev路径下创建一个名字为chardev的字符设备节点，主设备号为10，次设备号为0。

自动创建设备节点

class_create()//创建设备类型，类这个概念在Linux中被抽象成一种设备的集合（/sys/class/目录下）
device_create()//注册设备节点(/dev/目录下)

class_create()这个函数使用非常简单，在内核中是一个宏定义。/include/linux/device.h中：

#define class_create(owner, name) \
({ \
static struct lock_class_key __key; \
__class_create(owner, name, &__key); \
})

• owner：struct module结构体类型的指针，一般赋值为THIS_MODULE。
• name：char类型的指针，类名。

device_create()用于创建设备：

struct device *device_create(struct class *class, struct device *parent, dev_t devt, void *drvdata, const char *fmt, ...)

• class：该设备依附的类。
• parent：父设备。
• devt：设备号(此处的设备号为主次设备号)。
• drvdata：私有数据。
• fmt：设备名。

创建例子：

	/*自动创建设备类型、/dev设备节点*/chrdev_class = class_create(THIS_MODULE, DEV_NAME); /*创建设备类型sys/class/chrdev*/if (IS_ERR(chrdev_class)) {result = PTR_ERR(chrdev_class);goto ERROR;}device_create(chrdev_class, NULL, MKDEV(dev_major, 0), NULL, DEV_NAME); /*/dev/chrdev 注册这个设备节点*/

【2】注销

注销设备类型：

void class_destroy(struct class *cls)

注销设备节点：

device_destroy()

注销例子：

device_destroy(chrdev_class, MKDEV(dev_major, 0)); /*注销这个设备节点*/
class_destroy(chrdev_class); /*删除这个设备类型*/

---

4 - 字符设备开发与测试

（1）驱动源码与测试源码

字符设备驱动开发源码：

/*************************************************************************> File Name: char_dev.c> Author: WangDengtao> Mail: [e-mail] > Created Time: 2023年03月16日 星期四 16时40分29秒************************************************************************/#include <linux/errno.h>
#include <linux/miscdevice.h>
#include <linux/kernel.h>
#include <linux/major.h>
#include <linux/mutex.h>
#include <linux/proc_fs.h>
#include <linux/seq_file.h>
#include <linux/stat.h>
#include <linux/init.h>
#include <linux/device.h>
#include <linux/tty.h>
#include <linux/kmod.h>
#include <linux/gfp.h>
#include <linux/module.h>
#include <linux/fs.h>/*如果没有定义DEV_MAJOR就设置设备号为0,采用动态申请，如果有则使用宏定义的设备号*/
//#define DEV_MAJOR 88
#ifndef DEV_MAJOR
#define DEV_MAJOR 0
#endif#define DEV_NAME  "chardev"       /*宏定义设备的名字*/
#define MIN(a,b)  (a < b ? a : b)int dev_major = DEV_MAJOR;        /*主设备号*/
static struct cdev *chrtest_cdev; /*创建cdev结构体*/
static char kernel_buf[1024];
static struct class *chrdev_class; /*定义一个class用于自动创建类*//*实现对应的open/read/write等函数，填入file_operations结构体 */
static ssize_t char_read(struct file *file, char __user *buf, size_t size, loff_t *offset)
{int err;printk("%s %s line %d\n", __FILE__, __FUNCTION__, __LINE__);/*将内核空间的数据复制到用户空间*/err = copy_to_user(buf, kernel_buf, MIN(1024, size));return MIN(1024, size);
}static ssize_t char_write (struct file *file, const char __user *buf, size_t size, loff_t *offset)
{int err;printk("%s %s line %d\n", __FILE__, __FUNCTION__, __LINE__);/*将buf中的数据复制到写缓冲区kernel_buf中，因为用户空间内存不能直接访问内核空间的内存*/err = copy_from_user(kernel_buf, buf, MIN(1024, size)); return MIN(1024, size);
}static int char_open (struct inode *node, struct file *file)
{printk("%s %s line %d\n", __FILE__, __FUNCTION__, __LINE__);return 0;
}static int char_close (struct inode *node, struct file *file)
{printk("%s %s line %d\n", __FILE__, __FUNCTION__, __LINE__);return 0;
}/*定义自己的file_operations结构体*/
static struct file_operations chrtest_fops = {.owner = THIS_MODULE,.open  = char_open,.read  = char_read,.write = char_write,.release = char_close,
};/*注册驱动函数：写入口函数，安装驱动程序时就会调用这个入口函数 */
static int __init chardev_init(void)
{int result;/*dev_t 定义在文件 include/linux/types.htypedef __u32 __kernel_dev_t;......typedef __kernel_dev_t dev_t;可以看出 dev_t 是__u32 类型的，而__u32 定义在文件 include/uapi/asm-generic/int-ll64.h里面，定义如下：typedef unsigned int __u32;综上所述，dev_t 其实就是 unsigned int 类型，是一个 32 位的数据类型。主设备号和次设备号两部分，其中高 12 位为主设备号，低 20 位为次设备号。因此 Linux系统中主设备号范围为 0~4095。*/dev_t devno;/*定义一个dev_t的变量表示设备号*/printk("%s %s line %d\n", __FILE__, __FUNCTION__, __LINE__);/*字符设备驱动注册的流程二：分配主次设备号，这里不仅支持静态指定，也支持动态申请*//*静态申请主次设备号*/if(0 != dev_major){devno = MKDEV(dev_major, 0);//将主设备号dev_major和从设备号0分配给devno变量result = register_chrdev_region(devno, 1, DEV_NAME);//请求分配一个设备号，名字为DEV_NAME(chardev)，设备号是：88 0}else{result = alloc_chrdev_region(&devno, 0, 1, DEV_NAME);//求分配一个名字为chardev的设备号，从设备号为0,保存到devno变量中dev_major = MAJOR(devno);//获取设备号}/*失败后的处理结果，总规上面只执行一次，所以直接在外面判断就可*/if(result < 0){printk(KERN_ERR " %s chardev can't use major %d\n", DEV_NAME, dev_major);return -ENODEV;}printk(KERN_DEBUG " %s driver use major %d\n", DEV_NAME, dev_major);/*字符串设备驱动流程三：分配cdev结构体，使用动态申请的方式*//*内核在内部使用类型struct cdev的结构体来代表字符设备。在内核调用你的设备操作之前，你必须分配一个这样的结构体并注册给linux内核，在这个结构体里有对于这个设备进行操作的函数，具体定义在file_operation结构体中。*/if(NULL == (chrtest_cdev = cdev_alloc())){printk(KERN_ERR "%s driver can't alloc for the cdev\n", DEV_NAME);unregister_chrdev_region(devno, 1);//释放掉设备号return -ENOMEM;}/*字符设备驱动流程四：分配cdev结构体，绑定主次设备号,fops到cdev结构体中，并且注册到linux内核*/chrtest_cdev -> owner = THIS_MODULE; /*.owner这表示谁拥有这个驱动程序*/cdev_init(chrtest_cdev, &chrtest_fops);/*初始化设备*/result = cdev_add(chrtest_cdev, devno, 1); /*将字符设备注册进内核*/if(0 != result){printk(KERN_INFO "%s driver can't register cdev:result = %d\n", DEV_NAME, result);goto ERROR;}printk(KERN_INFO "%s driver can register cdev:result = %d\n", DEV_NAME, result);/*自动创建设备类型、/dev设备节点*/chrdev_class = class_create(THIS_MODULE, DEV_NAME); /*创建设备类型sys/class/chrdev*/if (IS_ERR(chrdev_class)) {result = PTR_ERR(chrdev_class);goto ERROR;}device_create(chrdev_class, NULL, MKDEV(dev_major, 0), NULL, DEV_NAME); /*/dev/chrdev 注册这个设备节点*/return 0;ERROR:printk(KERN_ERR" %s driver installed failure.\n", DEV_NAME);cdev_del(chrtest_cdev);unregister_chrdev_region(devno, 1);return result;}/* 有入口函数就应该有出口函数：卸载驱动程序时，就会去调用这个出口函数*/
static void __exit chardev_exit(void)
{printk("%s %s line %d\n", __FILE__, __FUNCTION__, __LINE__);/* 注销设备类型、/dev设备节点*/device_destroy(chrdev_class, MKDEV(dev_major, 0)); /*注销这个设备节点*/class_destroy(chrdev_class); /*删除这个设备类型*/cdev_del(chrtest_cdev); /*注销字符设备*/unregister_chrdev_region(MKDEV(dev_major,0), 1); /*释放设备号*/printk(KERN_ERR" %s driver version 1.0.0 removed!\n", DEV_NAME);return;
}/*调用函数 module_init 来声明 xxx_init 为驱动入口函数，当加载驱动的时候 xxx_init函数就会被调用.*/
module_init(chardev_init);
/*调用函数module_exit来声明xxx_exit为驱动出口函数，当卸载驱动的时候xxx_exit函数就会被调用.*/
module_exit(chardev_exit);/*添加LICENSE和作者信息，是来告诉内核，该模块带有一个自由许可证；没有这样的说明，在加载模块的时内核会“抱怨”.*/
MODULE_LICENSE("Dual BSD/GPL");//许可 GPL、GPL v2、Dual MPL/GPL、Proprietary(专有)等，没有内核会提示.
MODULE_AUTHOR("WangDengtao");//作者
MODULE_VERSION("V1.0");//版本

测试字符设备驱动源码：

/*************************************************************************> File Name: char_dev_test.c> Author: WangDengtao> Mail: [e-mail] > Created Time: 2023年03月16日 星期四 16时50分29秒************************************************************************/#include <sys/types.h>
#include <sys/stat.h>
#include <fcntl.h>
#include <unistd.h>
#include <stdio.h>
#include <string.h>int main(int argc, char **argv)
{int fd;char buf[1024];int len;/* 1. 判断参数 */if (argc < 2){printf("Usage: %s -w <string> /dev/??\n", argv[0]);printf(" %s -r\n", argv[0]);return -1;}/* 2. 打开文件 */if(argc == 4){fd = open(argv[3], O_RDWR);}if(argc == 3){fd = open(argv[2], O_RDWR);}if (fd == -1){printf("can not open file %s\n", argv[3]);return -1;}/* 3. 写文件或读文件 */if ((0 == strcmp(argv[1], "-w")) && (argc == 4)){len = strlen(argv[2]) + 1;len = len < 1024 ? len : 1024;printf("Write to %s success!\n", argv[3]);printf("write len: %d\n", len);write(fd, argv[2], len);}else if((0 == strcmp(argv[1], "-r")) && (argc == 3)){memset(buf, 0, sizeof(buf));len = read(fd, buf, 1024);printf("Read from %s success!\n", argv[2]);printf("read len: %ld\n", strlen(buf)+1);buf[1023] = '\0';printf("char_dev_test read : %s\n", buf);}else{printf("Usage: %s -w <string> /dev/??\n", argv[0]);printf(" %s -r\n", argv[0]);return -1;}close(fd);return 0;
}

（1）x86架构虚拟机上运行

Makefile：

KERNAL_DIR ?= /lib/modules/$(shell uname -r)/build
PWD :=$(shell pwd)
obj-m := char_dev.oCC=gcc
APP_NAME=char_dev_testall:$(MAKE) -C $(KERNAL_DIR) M=$(PWD) modules@${CC} ${APP_NAME}.c -o ${APP_NAME}@make clearclear:@rm -f *.o *.cmd *.mod *.mod.c@rm -rf *~ core .depend .tmp_versions Module.symvers modules.order -f@rm -f .*ko.cmd .*.o.cmd .*.o.d@rm -f *.unsignedclean:@rm -f *.ko@rm -f ${APP_NAME}

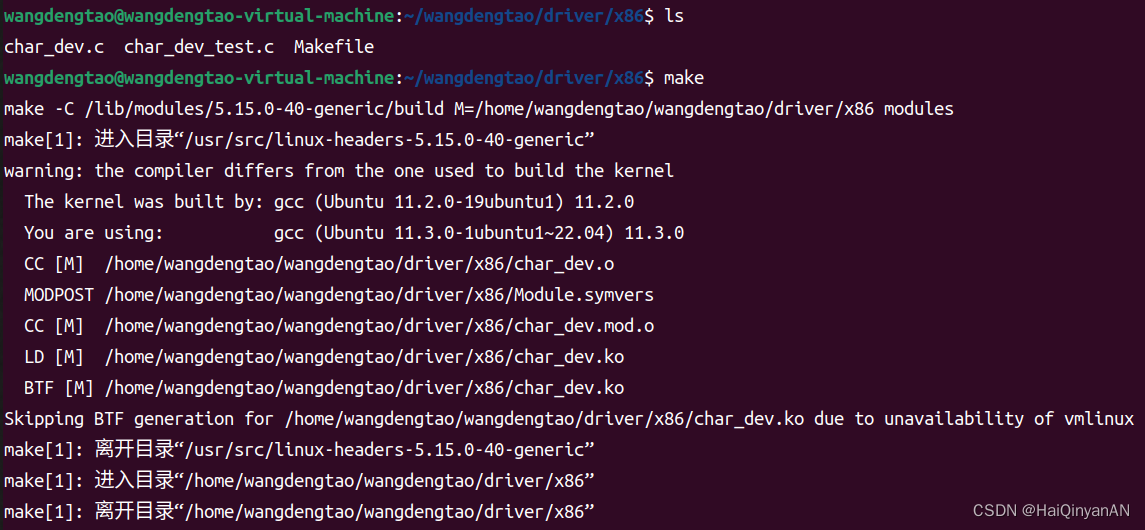

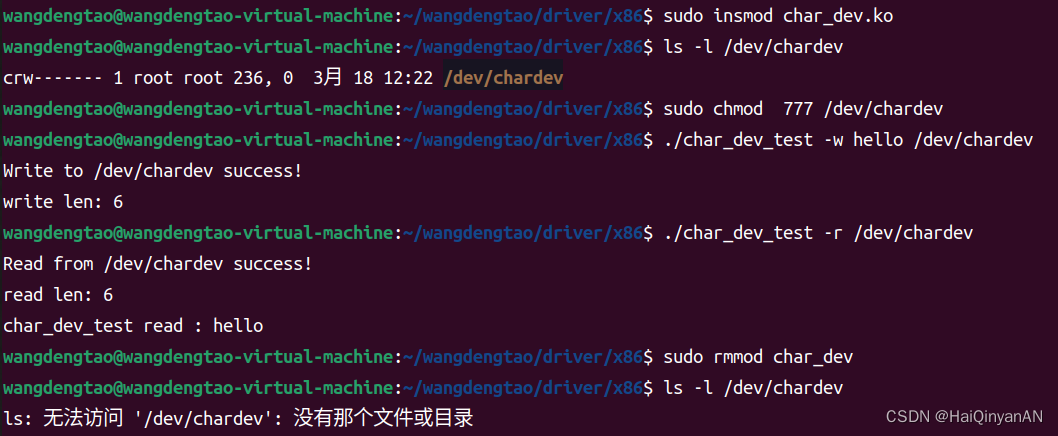

运行结果：

（2）arm架构开发板上运行

Makefile：

KERNAL_DIR ?= /home/wangdengtao/imx6ull/imx6ull/bsp/kernel/linux-imx
PWD :=$(shell pwd)
obj-m := char_dev.oCC=arm-linux-gnueabihf-gcc
APP_NAME=char_dev_testall:$(MAKE) -C $(KERNAL_DIR) M=$(PWD) modules@${CC} ${APP_NAME}.c -o ${APP_NAME}@make clearclear:@rm -f *.o *.cmd *.mod *.mod.c@rm -rf *~ core .depend .tmp_versions Module.symvers modules.order -f@rm -f .*ko.cmd .*.o.cmd .*.o.d@rm -f *.unsignedclean:@rm -f *.ko@rm -f ${APP_NAME}

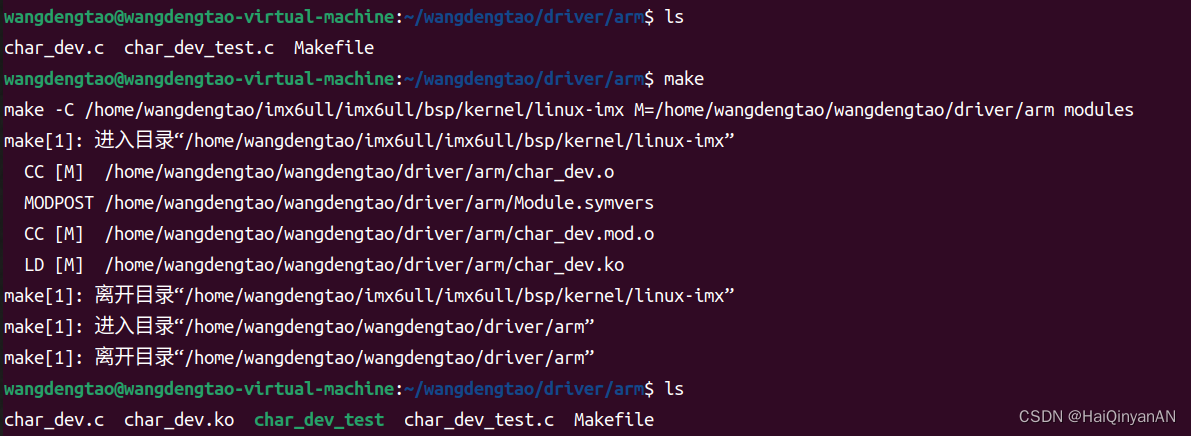

运行结果：

这里提醒一下，我们需要将我们的测试程序和驱动程序复制到我们的tftpboot目录下开发板才可以进行获取。
开发板获取以及测试：

root@igkboard:~# tftp -gr char_dev_test 192.168.10.168
root@igkboard:~# tftp -gr char_dev.ko 192.168.10.168
root@igkboard:~# ls
char_dev.ko  char_dev_test  hello.ko
root@igkboard:~# chmod a+x char_dev_test root@igkboard:~# ./char_dev_test
Usage: ./char_dev_test -w <string> /dev/??
./char_dev_test -rroot@igkboard:~# insmod char_dev.ko
root@igkboard:~# ls -l /dev/chardev
crw------- 1 root root 243, 0 Mar 18 04:34 /dev/chardevroot@igkboard:~# ./char_dev_test -w hello /dev/chardev
Write to /dev/chardev success!
write len: 6
root@igkboard:~# ./char_dev_test -r /dev/chardev
Read from /dev/chardev success!
read len: 6
char_dev_test read : hello
root@igkboard:~# rmmod char_dev
root@igkboard:~# ls -l /dev/chardev
ls: cannot access '/dev/chardev': No such file or directory

测试成功。

（4）copy_to/from_user()函数

代码中出现的两个没有提到的函数：

static inline long copy_to_user(void __user *to, const void *from, unsigned long n);
/*
to: 目标地址，这个地址是用户空间的地址；
from: 源地址，这个地址是内核空间的地址；
n: 将要拷贝的数据的字节数。
*/
unsigned long copy_from_user (void * to, const void __user * from, unsigned long n);
/*
to: 目标地址，这个地址是内核空间的地址；
from: 源地址，这个地址是用户空间的地址；
n: 将要拷贝的数据的字节数。
*/

copy_to_user 和 copy_from_user 是在进行驱动相关程序设计的时候，要经常遇到的函数。由于内
核空间与用户空间的内存不能直接互访，因此借助函数 copy_to_user() 完成内核空间到用户空间的复制，函数 copy_from_user() 完成用户空间到内核空间的复制。

我们代码中用到的全局变量kernel_buf是保存写进去的内容的，我们write的时候调用了copy_from_user(kernel_buf, buf, MIN(1024, size)函数，将要写进去的数据（buf）复制到读缓冲区（kernel_buf）中，然后再read的时候，调用copy_to_user(buf, kernel_buf, MIN(1024, size)函数将kernel_buf中的值读取出来复制到buf中，就可以直接读到buf中了，也就获取到了。

---

5 - inode与file结构体

（1）inode结构体

Linux中一切皆文件，当我们在Linux中创建一个文件时，就会在相应的文件系统中创建一个inode与之对应，文件实体和文件inode是一一对应的，创建好一个inode会存在存储器中。第一次open就会将inode在内存中有一个备份，同一个文件被多次打开并不会产生多个inode，当所有被打开的文件都被close之后，inode在内存中的实例才会被释放。既然如此，当我们使用mknod（或其他方法）创建一个设备文件时，也会在文件系统中创建一个inode，这个inode和其他的inode一样，用来存储关于这个文件的静态信息（不变的信息），包括这个设备文件对应的设备号，文件的路径以及对应的驱动对象等。

struct inode {······struct hlist_node	i_hash;struct list_head	i_list;		/* backing dev IO list */struct list_head	i_sb_list;//主次设备号dev_t				i_rdev;struct list_head	i_devices;//用联合体是因为该文件可能是块设备文件或者字符设备文件union {struct pipe_inode_info	*i_pipe;	//管道文件struct block_device	    *i_bdev;	//块设备文件struct cdev		*i_cdev;	//字符设备文件};//私有数据void			*i_private; /* fs or device private pointer */
};

我们一般比较关心的只有两个变量：

• dev_t i_rdev：
  代表设备文件的节点，这个成员包含实际的设备编号
• struct cdev *i_cdev：
  这个结构体代表字符设备，这个成员包含一个指针，指向这个结构体，当节点指的是一个字符设备文件时。

（2）file结构体

file结构体代表一个打开的文件。它由内核在open时创建，并传递给在文件上操作的任何函数，直到最后的关闭。在文件的所有实例都关闭后，内核释放这个数据结构。

struct file结构体 用来表示一个动态的设备，每当open打开一个文件时就会产生一个struct file结构体 与之对应。

struct file {union {struct list_head	fu_list;struct rcu_head 	fu_rcuhead;}f_u;······const struct file_operations	*f_op;	//该文件对应的操作方法unsigned int 	f_flags;	fmode_t			f_mode;	//打开文件的权限，比如：只读打开、只写打开、读写打开loff_t			f_pos;	//文件指针的偏移量/* needed for tty driver, and maybe others */void			*private_data;	//私有数据
};

结合上面的图片可以进一步了解两个结构体之间是如何联系的。

---
