【云原生】prometheus结合jmx exporter 的java agent模式采集tomcat监控实战

前言

大家好，我是沐风晓月，今天我们又来探讨一款使用prometheus监控tomcat的另外一种形式：Java agent模式。

如果你想使用http server模式，请参考：【云原生】prometheus结合jmx exporter 的http server模式采集tomcat监控实战

本文中的是prometheus已经安装好，如果你还未安装，可以参考上一篇文章：prometheus安装及使用入门

一. 实验环境

本次实验环境见下表：

操作系统	服务器IP	hostname
centos7.9	10.0.0.7	mufengrow7

二. 安装tomcat8

本次实验使用tomcat8.5.87版本进行演示。

2.1 安装jdk8

1. 为什么要安装jdk8呢？

我们可以从tomcat官方网站上得知，tomcat8.5版本需要在java7或者更高版本的java环境中运行。而且现在国内普遍都是使用java8的环境，所以我们的环境也是安装java8。

2. 使用yum命令安装jdk8

安装jdk8有两种方式，一种是到orcale官网上下载官方编译好的jdk二进制安装包，另一种是使用yum命令安装centos7仓库中的opnjdk8，本次使用的是第二种方式，安装openjdk8。

[root@mufengrow7 apps]# yum install -y java-1.8.0-openjdk

3. 查看jdk8版本

查看jdk版本

[root@mufengrow7 apps]# java -version
openjdk version "1.8.0_362"
OpenJDK Runtime Environment (build 1.8.0_362-b08)
OpenJDK 64-Bit Server VM (build 25.362-b08, mixed mode)

2.2 安装tomcat8.5

2.2.1 下载tomcat8.5二进制安装包

本次安装的是taomcat8.5，所以我们到tomcat官方下载最新版的tomcat8.5.87的二进制安装包

#创建tomcat安装目录
[root@mufengrow7 ~]# mkdir -p /apps
#进入安装目录
[root@mufengrow7 ~]# cd /apps
#使用wget命令下载tomcat8.5.87的二进制安装包
[root@mufengrow7 apps]# wget --no-check-certificate https://dlcdn.apache.org/tomcat/tomcat-8/v8.5.87/bin/apache-tomcat-8.5.87.tar.gz

代码注释：

--no-check-certificate：下载文件不验证安全证书

2.2.2 解压tomcat8.5二进制安装包

解压tomcat8.5.87的二进制安装包

[root@mufengrow7 apps]# tar zxvf apache-tomcat-8.5.87.tar.gz

代码注释：

zxvf:这里可以拆分为z,x,v,f四个选项

z：解压的文件包含gzip属性

x：从归档中解压文件

v：列出解压的文件

f：指定解压的文件

2.2.3 创建tomcat用户

在公司的环境中，不会直接使用root用户启动tomcat，所以我们创建一个用户，用于启动tomcat

[root@mufengrow7 apps]# useradd www

2.2.4 修改tomcat8目录的文件所属

既然要用新创建的www用户启动tomcat，那么我们需要将tomcat文件夹和里面的文件的所属都改为www用户，避免以后启动出现权限拒绝的问题

[root@mufengrow7 apps]# chown -R www.www apache-tomcat-8.5.87

代码注释：

-R：递归修改属性

2.2.5 查看tomcat的帮助

对于不熟悉tomcat启动的朋友来说，我们先查看一下tomcat的帮助文档，看看tomcat是如何启动的

#进入到tomcat文件夹下的bin目录里
[root@mufengrow7 apps]# cd apache-tomcat-8.5.87/bin/#查看帮助
[root@mufengrow7 bin]# ./catalina.sh --help

为了更直观一些，我们把常用的参数用表格来展示：

参数	描述
debug	以调试的方式启动tomcat
run	前台启动tomcat
start	后台启动tomcat
stop	停止tomcat，在5秒内等待进程的结束
stop -force	停止tomcat，如果5秒后进程不结束就直接把进程kill掉强制结束进程
configtest	检查server.xml文件的语法
version	查看tomcat的信息

2.2.6 启动tomcat

我们使用www用户启动tomcat

[root@mufengrow7 bin]# su - www -c "/apps/apache-tomcat-8.5.87/bin/catalina.sh start"
Using CATALINA_BASE:   /apps/apache-tomcat-8.5.87
Using CATALINA_HOME:   /apps/apache-tomcat-8.5.87
Using CATALINA_TMPDIR: /apps/apache-tomcat-8.5.87/temp
Using JRE_HOME:        /
Using CLASSPATH:       /apps/apache-tomcat-8.5.87/bin/bootstrap.jar:/apps/apache-tomcat-8.5.87/bin/tomcat-juli.jar
Using CATALINA_OPTS:
Tomcat started.

2.2.7 查看启动情况

我们使用ps命令来查看tomcat的进程状态，使用ss命令来查看tomcat的端口

#使用ps命令来查看tomcat的进行状态
#通过查看下面的结果，我们得知现在的tomcat的确是使用了“www”用户进行启动[root@mufengrow7 bin]# ps -ef | grep tomcat | grep -v grep#tomcat的启动后的默认端口为8080，所以通过命令来查找8080端口确认tomcat的端口是否有启动
[root@mufengrow7 bin]# ss -tnl | grep 8080
LISTEN     0      100       [::]:8080                  [::]:*

代码注释：

• -e：显示所有执行程序的进程（除会话领导者与终端关联的进程）

• -f：显示UID,PPIP,C与STIME栏位

三、JMX exporter简介

3.1 什么是jmx exporter？

jmx exproter是prometheus官方提供的用于采集JVM数据的exporter。
其中jmx exporter有两种监控方式：

第一种：使用Java Agent进行监控

该exporter可以集成在java服务里，并且在启动后当做java的agent并且暴露出该exporter的端口，prometheus就可以通过HTTP服务来采集数据。

本文就是通过启动jmx exporter的java agent模式进行采集数据。

第二种：使用HTTP Server进行监控

这种方式是将exporter作为一个独立的采集JMX数据的HTTP服务运行，通过HTTP服务程的方式来采集JVM的数据。

使用HTTP Server方式进行监控，可以看【云原生】prometheus结合jmx exporter 的http server模式采集tomcat监控实战

3.2 下载jmx exporter

我们可以从prometheus官方的下载页面上看到。prometheus官方并没有提供这个exproter的下载地址。

既然官方的下载网页没有提供jmx exporter的下载地址，为什么说这个是prometheus官方提供的用于采集jmx数据的exporter呢？

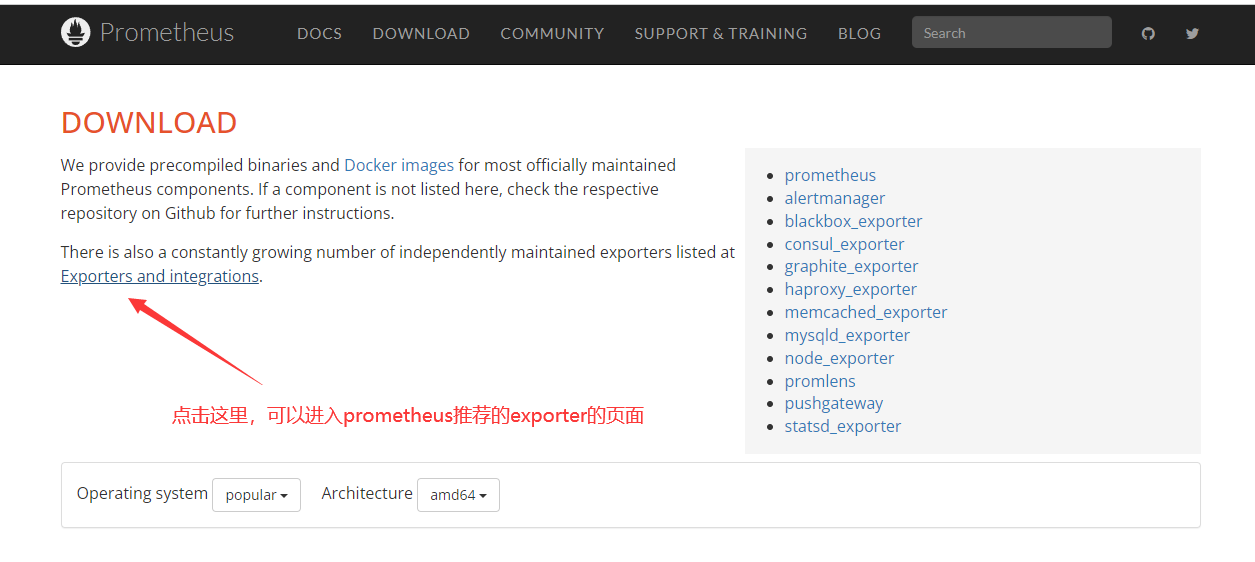

其实，在prometheus官方的下载页面里,有推荐给我们使用的exporter

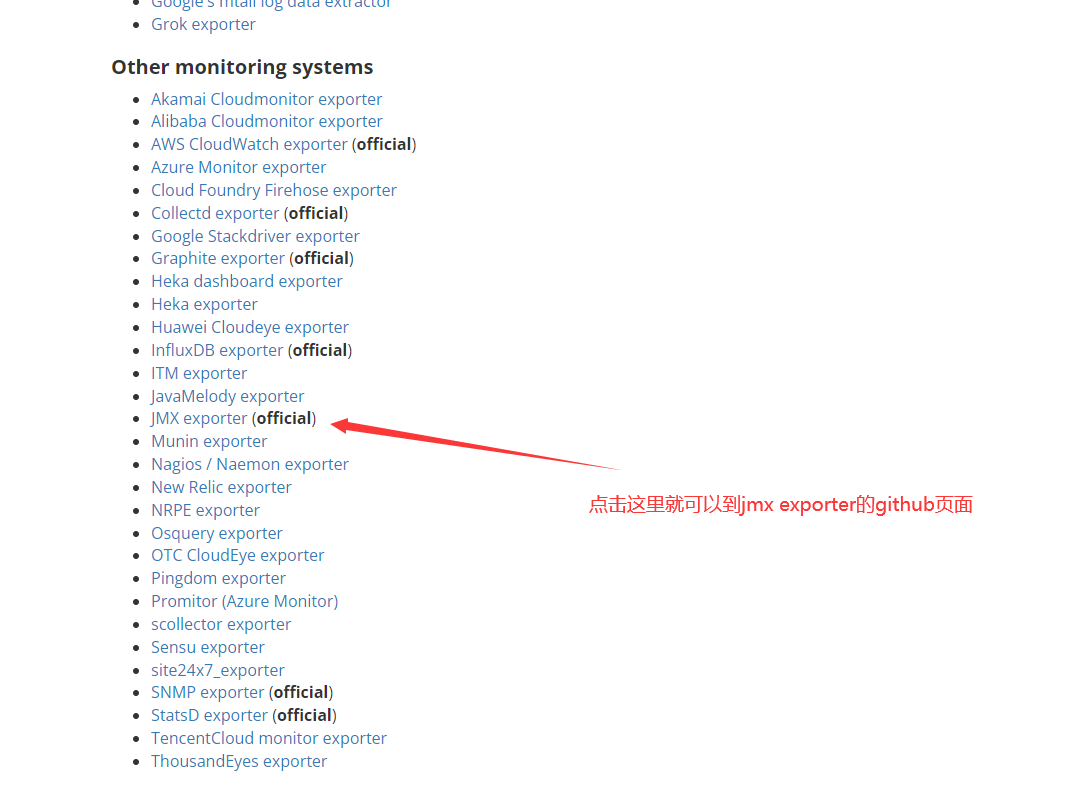

点击进入页面，找到jmx exporter，点击连接就可以进入jmx exporter的github页面

Jmx exporter的github地址为：https://github.com/prometheus/jmx_exporter

3.3 jmx exporter的启动依赖

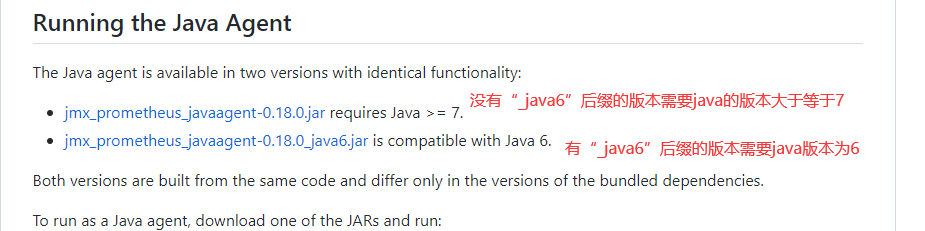

通过浏览jmx exporter的github页面我们可以看到jmx exporter的启动依赖，通过下图可以我们可以知道jmx exporter最低可以支持到java6版本。我们服务器的环境是安装了jdk8的所以需要下载的是没有“_java6”后缀的jar包

四、安装JMX exporter

4.1 下载jmx exporter

在jmx exporter的github里点击右方的“Releases”后选择版本进行下载

我们这次下载最新版本的jmx exporter，进入到“Releases”页面，找到最新的“1.18.0”版本，选择“jmx_prometheus_javaagent-0.18.0.jar”进行下载。

#进入到tomcat的bin目录下
[root@mufengrow7 ~]# cd /apps/apache-tomcat-8.5.87/bin/
#使用weget命令进行下载
[root@mufengrow7 bin]# wget https://repo1.maven.org/maven2/io/prometheus/jmx/jmx_prometheus_javaagent/0.18.0/jmx_prometheus_javaagent-0.18.0.jar

这里可能会有朋友问到，为什么jmx exporter的jar包要放在这里呢？
原因有两个：

1. tomcat使用的jar包基本都是放在这里的，所以我也就下载到这里。

2. 由于本次演示，只会启动一个tomcat，放在这里比较好管理，如果有多个tomcat的话，那就把jmx exporter下载到一个公共目录，供所有的tomcat一起使用。

4.2 添加config.yaml文件

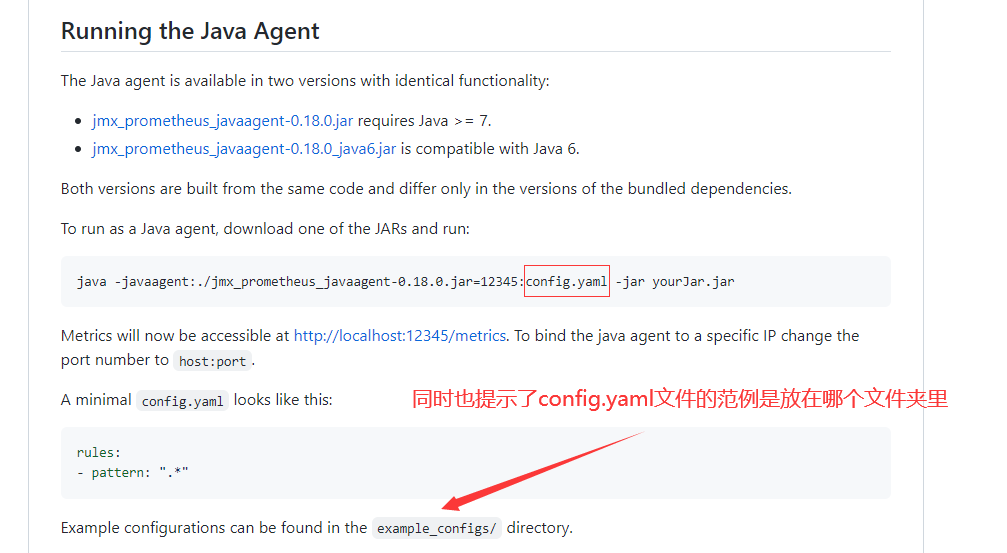

我们在jmx exproter的github页面的提示中可以看到启动jmx exporter的时候需要有一个config.yaml的文件，然后在下面也提示了该文件在哪里可以找到范例

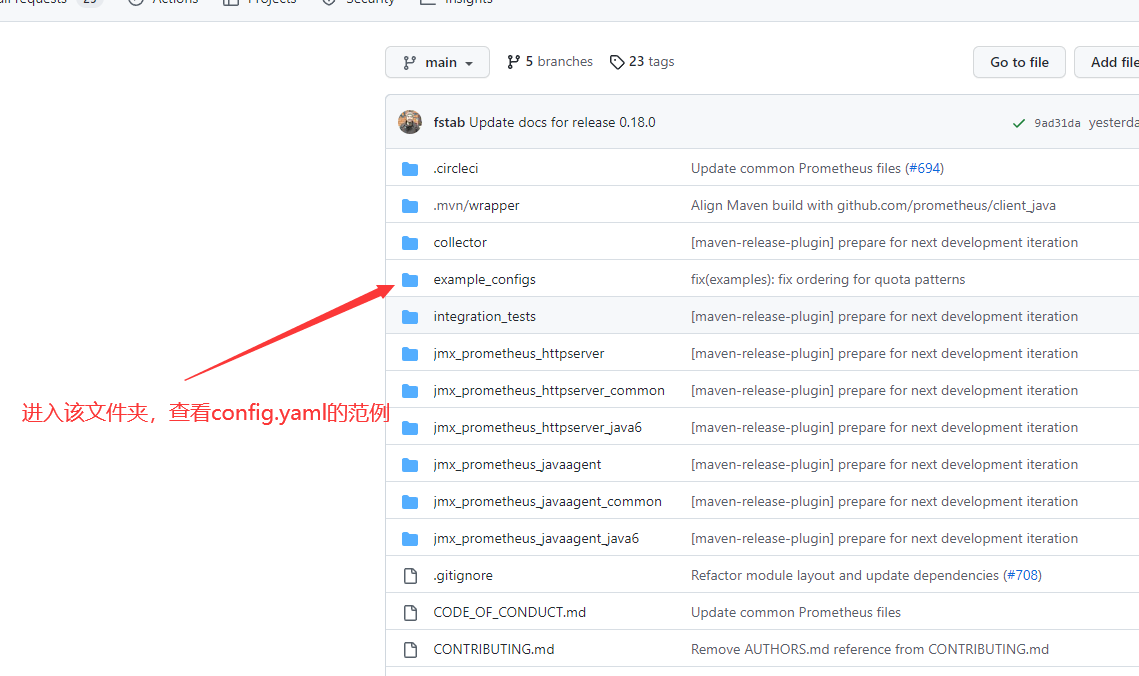

接着我们进入到存放config.yaml范例的文件夹

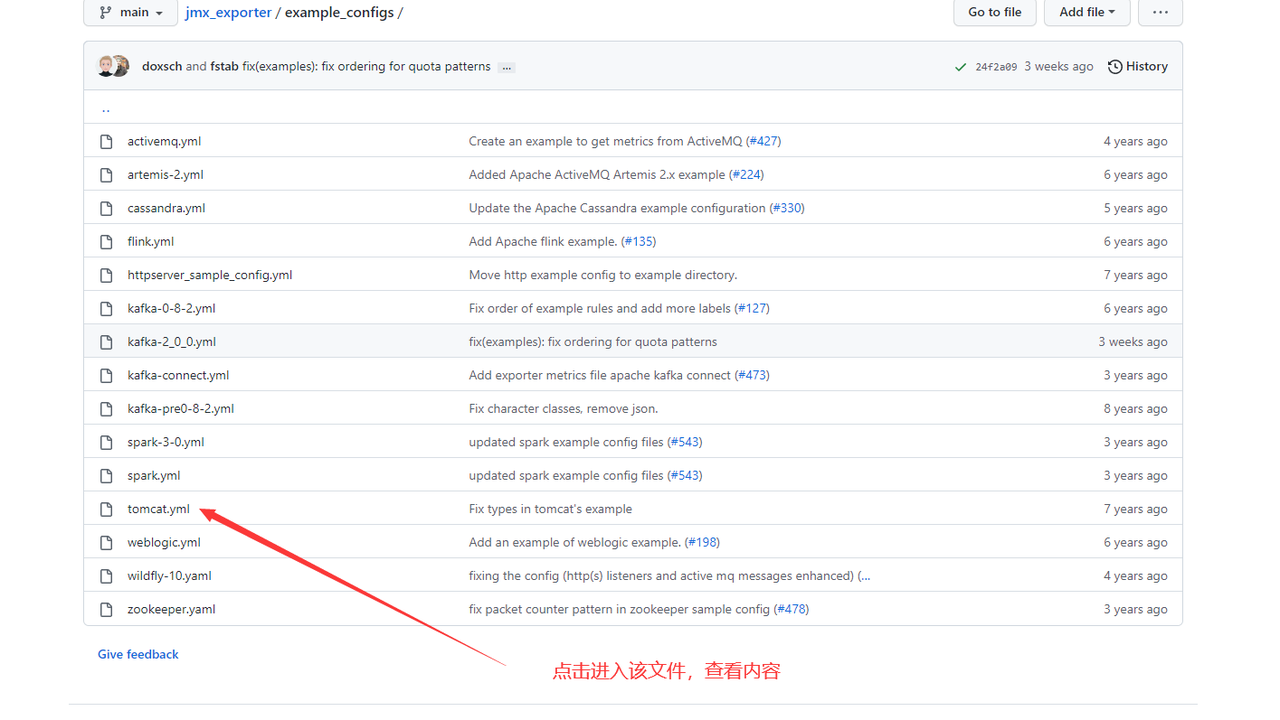

找到tomcat.yaml文件，点击进去

在看到文件内容后将内容全部复制

[root@mufengrow7 bin]# vim config.yaml
---
lowercaseOutputLabelNames: true
lowercaseOutputName: true
rules:
- pattern: 'Catalina<type=GlobalRequestProcessor, name=\"(\w+-\w+)-(\d+)\"><>(\w+):'name: tomcat_$3_totallabels:port: "$2"protocol: "$1"help: Tomcat global $3type: COUNTER
- pattern: 'Catalina<j2eeType=Servlet, WebModule=//([-a-zA-Z0-9+&@#/%?=~_|!:.,;]*[-a-zA-Z0-9+&@#/%=~_|]), name=([-a-zA-Z0-9+/$%~_-|!.]*), J2EEApplication=none, J2EEServer=none><>(requestCount|maxTime|processingTime|errorCount):'name: tomcat_servlet_$3_totallabels:module: "$1"servlet: "$2"help: Tomcat servlet $3 totaltype: COUNTER
- pattern: 'Catalina<type=ThreadPool, name="(\w+-\w+)-(\d+)"><>(currentThreadCount|currentThreadsBusy|keepAliveCount|pollerThreadCount|connectionCount):'name: tomcat_threadpool_$3labels:port: "$2"protocol: "$1"help: Tomcat threadpool $3type: GAUGE
- pattern: 'Catalina<type=Manager, host=([-a-zA-Z0-9+&@#/%?=~_|!:.,;]*[-a-zA-Z0-9+&@#/%=~_|]), context=([-a-zA-Z0-9+/$%~_-|!.]*)><>(processingTime|sessionCounter|rejectedSessions|expiredSessions):'name: tomcat_session_$3_totallabels:context: "$2"host: "$1"help: Tomcat session $3 totaltype: COUNTER
- pattern: ".*"  #显示所有的信息

4.3 jmx exporter集成到tomcat

把jmx exporter集成到tomcat里也很简单，只需要修改启动脚本，在启动Tomact时也一起启动jmx exporter即可。

我们修改tomcat的启动脚本catalina.sh，内容如下：

[root@mufengrow7 bin]# vim catalina.sh
.....
# Copy CATALINA_BASE from CATALINA_HOME if not already set
[ -z "$CATALINA_BASE" ] && CATALINA_BASE="$CATALINA_HOME"
JAVA_OPTS="-javaagent:/apps/apache-tomcat-8.5.87/bin/jmx_prometheus_javaagent-0.18.0.jar=38081:config.yaml" #添加这行内容，放哪里都行。建议此处写绝对路径
......

代码注释：

-javaagent:作为javaagent启动

=38081：设置javaagent的端口，可以根据需求进行修改端口。

:config.yaml：设置读取的yaml文件，可以根据需求修改文件名称。

4.4 修改jmx exporter的所属

由于我们是用root用户将jmx exporter下载和添加config.yaml文件的，而我们启动tomcat的用户是www，所以我们需要将这两个文件所属修改为www用户，避免启动时出现权限拒绝的问题。

[root@mufengrow7 bin]# chown www.www jmx_prometheus_javaagent-0.18.0.jar config.yaml

4.5 重新启动tomcat

#关闭tomcat
[root@mufengrow7 bin]# ./shutdown.sh #启动tomcat
[root@mufengrow7 bin]# ./catalina.sh startTomcat started.

4.6 查看启动情况

通过ps命令来查找tomcat启动时是否集成到“jmx_prometheus_javaagent”，同时通过ss命令查看java agent的端口

#通过ps命令查看
[root@mufengrow7 bin]# ps -ef | grep jmx_prometheus_javaagent | grep -v grep#通过ss命令查看
[root@mufengrow7 bin]# ss -tnl | grep 38081 | grep -v grep
LISTEN     0      3         [::]:38081                 [::]:*

4.7 查看jmx exproter采集的数据

1. 使用命令查看jmx exporter采集的数据

[root@mufengrow7 bin]# curl 10.0.0.7:38081/metrics
# HELP jvm_memory_pool_allocated_bytes_total Total bytes allocated in a given JVM memory pool. Only updated after GC, not continuously.
# TYPE jvm_memory_pool_allocated_bytes_total counter
jvm_memory_pool_allocated_bytes_total{pool="Code Cache",} 5475584.0
jvm_memory_pool_allocated_bytes_total{pool="PS Eden Space",} 1.09051904E8
jvm_memory_pool_allocated_bytes_total{pool="PS Old Gen",} 1.3875544E7
jvm_memory_pool_allocated_bytes_total{pool="PS Survivor Space",} 5454976.0
jvm_memory_pool_allocated_bytes_total{pool="Compressed Class Space",} 2042872.0
jvm_memory_pool_allocated_bytes_total{pool="Metaspace",} 1.86804E7
# HELP jvm_memory_objects_pending_finalization The number of objects waiting in the finalizer queue.
# TYPE jvm_memory_objects_pending_finalization gauge
jvm_memory_objects_pending_finalization 0.0
......

2. 使用浏览器查看jmx exporter采集的数据

浏览器访问：

10.0.0.7:38081/metrics

浏览器页面显示的结果如下：

五、配置prometheus拉取jmx exporer采集的数据

5.1 修改prometheus配置文件

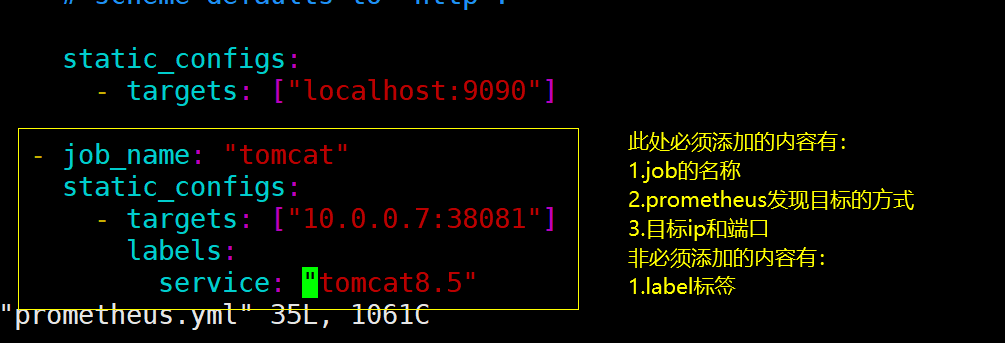

修改的方式如图：

其中job_name、prometheus读取配置文件的方式、目标的ip和端口都可以根据需求自行修改。

5.2 让prometheus重新读取配置文件

1. 检查prometheus配置文件语法

[root@mufengrow7 prometheus]# ./promtool check config prometheus.yml
Checking prometheus.ymlSUCCESS: prometheus.yml is valid prometheus config file syntax

2. 重启prometheus

通过重启，让prometheus重新读取配置文件

[root@mufengrow7 prometheus]# systemctl restart prometheus

六.查看prometheus的监控数据

6.1 到网页端查看prometheus监控目标

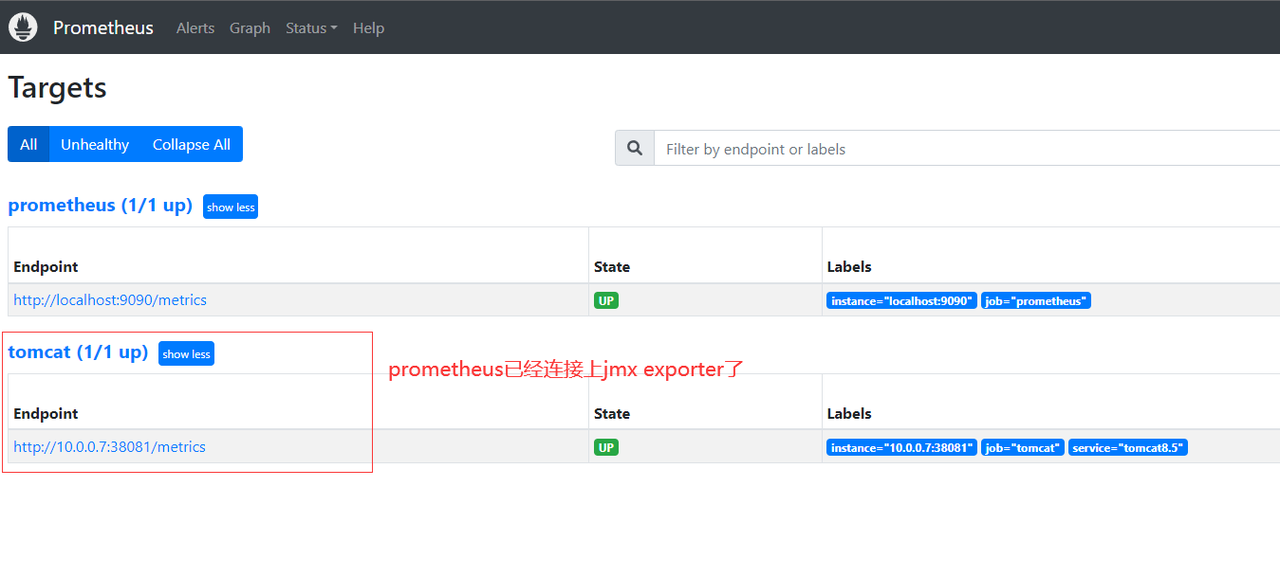

我们到prometheus的网页端，查看prometheus采集数据的目标是否有tomcat，通过下图，我们知道prometheus已经连接上jmx exporter了。

6.2 在prometheus网页查询结果

接下来我们到prometheus的查询面板查看prometheus有没有采集到tomcat的数据

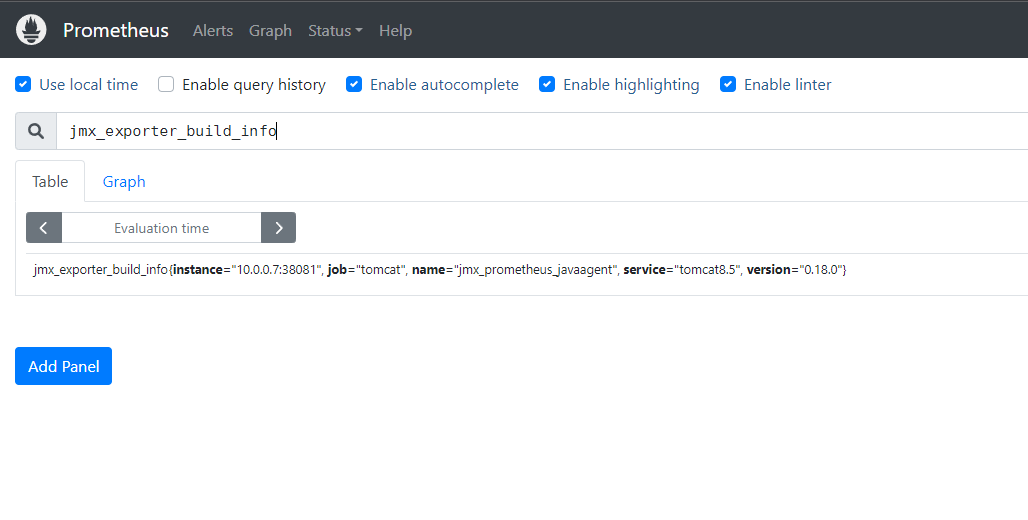

• 查看jmx exporter版本

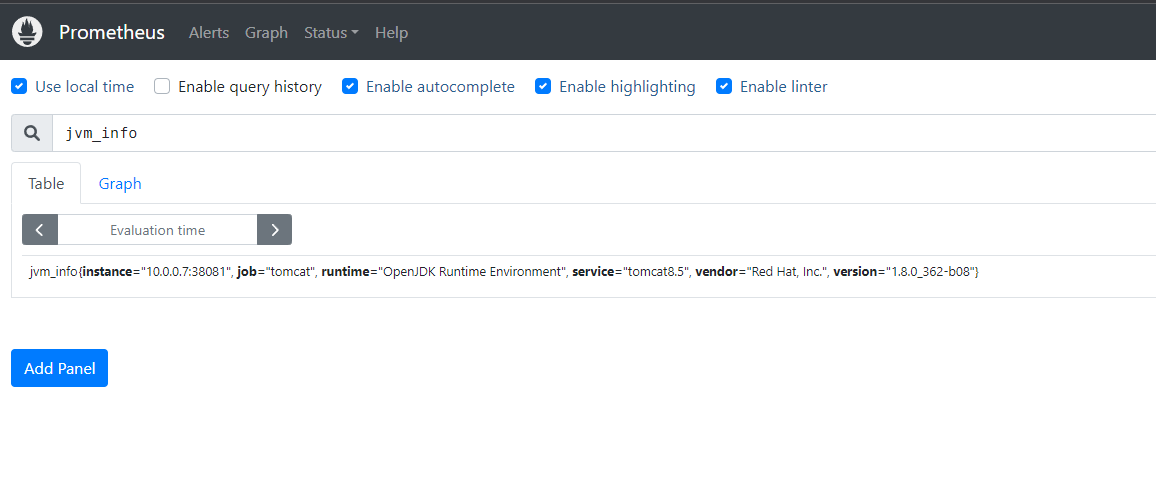

• 查看JVM信息

七、导入grafana模板

本文中的grafana已经安装好了，如果你还未安装，可以参考文章：promehtheus整合grafana实现可视化监控实战

7.1 导入模板

grafana推荐模板：8563、8704、8878、3066

以编号8563为例

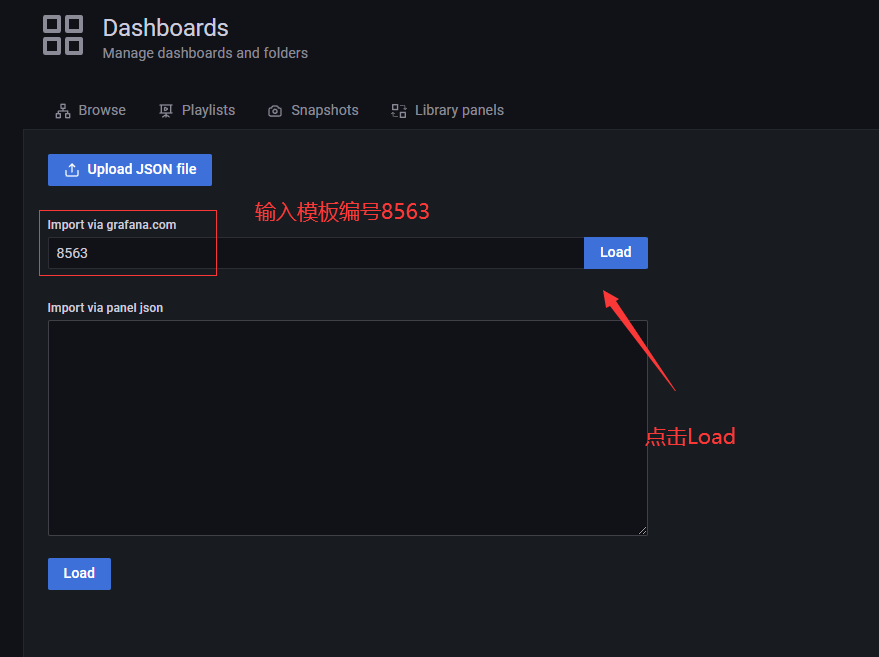

• 输入模板编号，点击Load

• 修改job的名称为prometheus配置文件里的“job_name”，点击import

7.2 查看模板效果

以下为编号“8563”模板的效果，如果有什么问题可以自行修改。

注意：每个jmx模板需要的config.yaml文件可能有不同，所以我们可以到该模板的网页查看要求。

八、总结

prometheus监控tomcat的步骤为：

1. 安装prometheus

2. 安装java8环境和tomcat

3. 下载jmx exporter和添加config.yaml并修改tomcat的启动文件。
   注意：添加的config.yaml文件需要根据后面的grafana模板的添加而进行修改

4. 修改prometheus的配置文件，添加tomcat实例，并重新读取配置文件

5. 进入prometheus的WEB页面进行验证
