用三极管搭建简易电流源

---

一、三极管搭建电流源设计思路

设计思路：利用分压电路，可用多种方式给基极提供偏压，使三极管处于放大区，VB保持稳定电压，即VE电压保持稳定，IE=$\frac{V_E}{R}$=IC=1mA

二、实例及搭建仿真

1.电阻分压偏置

（1）直接采用电阻分压，令VB=1.6V，即VE=1V，IE=$\frac{V_E}{R}$=$\frac{1V}{1k\Omega }$=1mA=IC

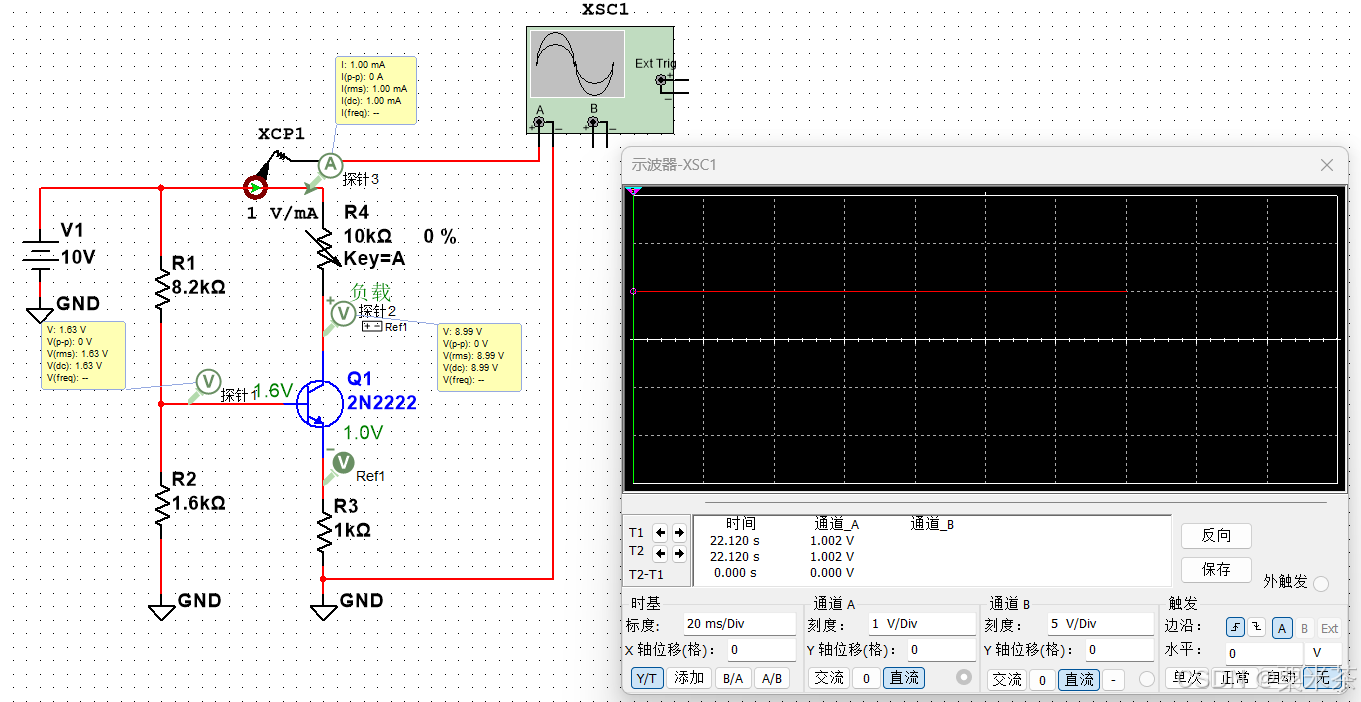

（2）运行仿真

仿真结果电流为988uA，误差1.2%。

（3）局限性

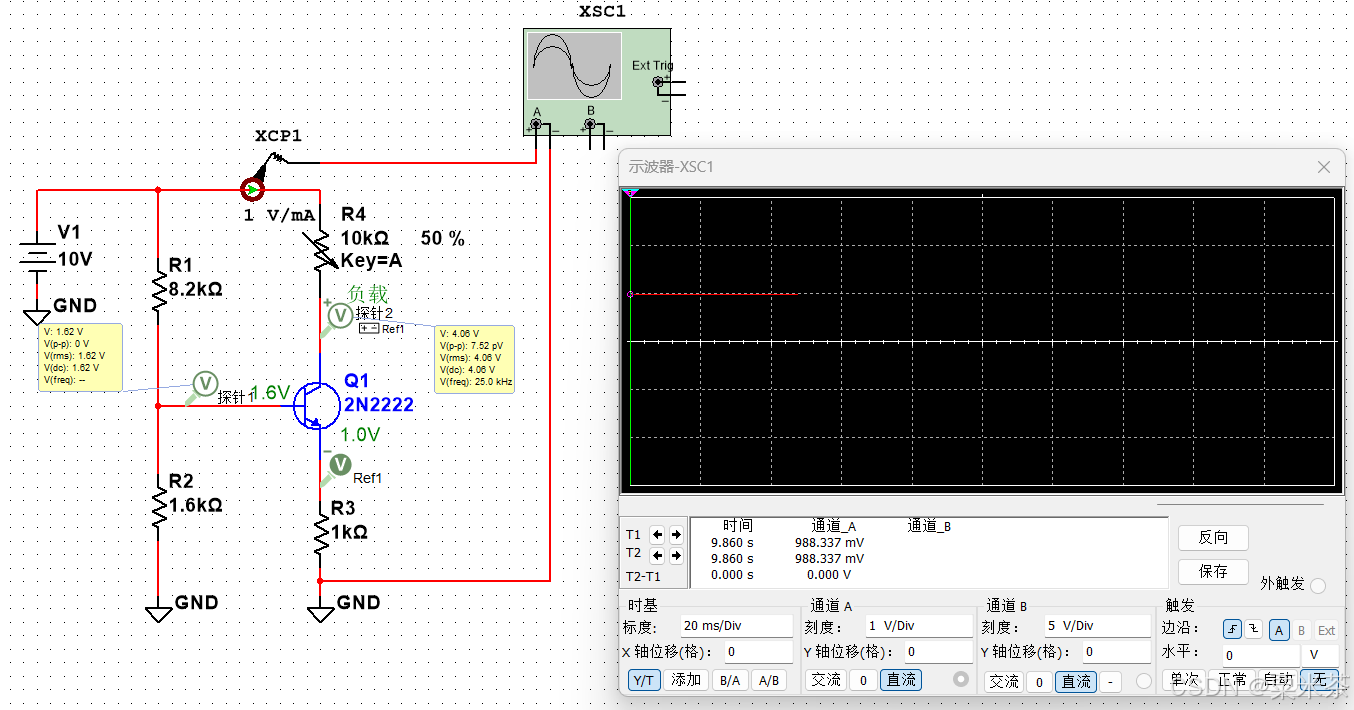

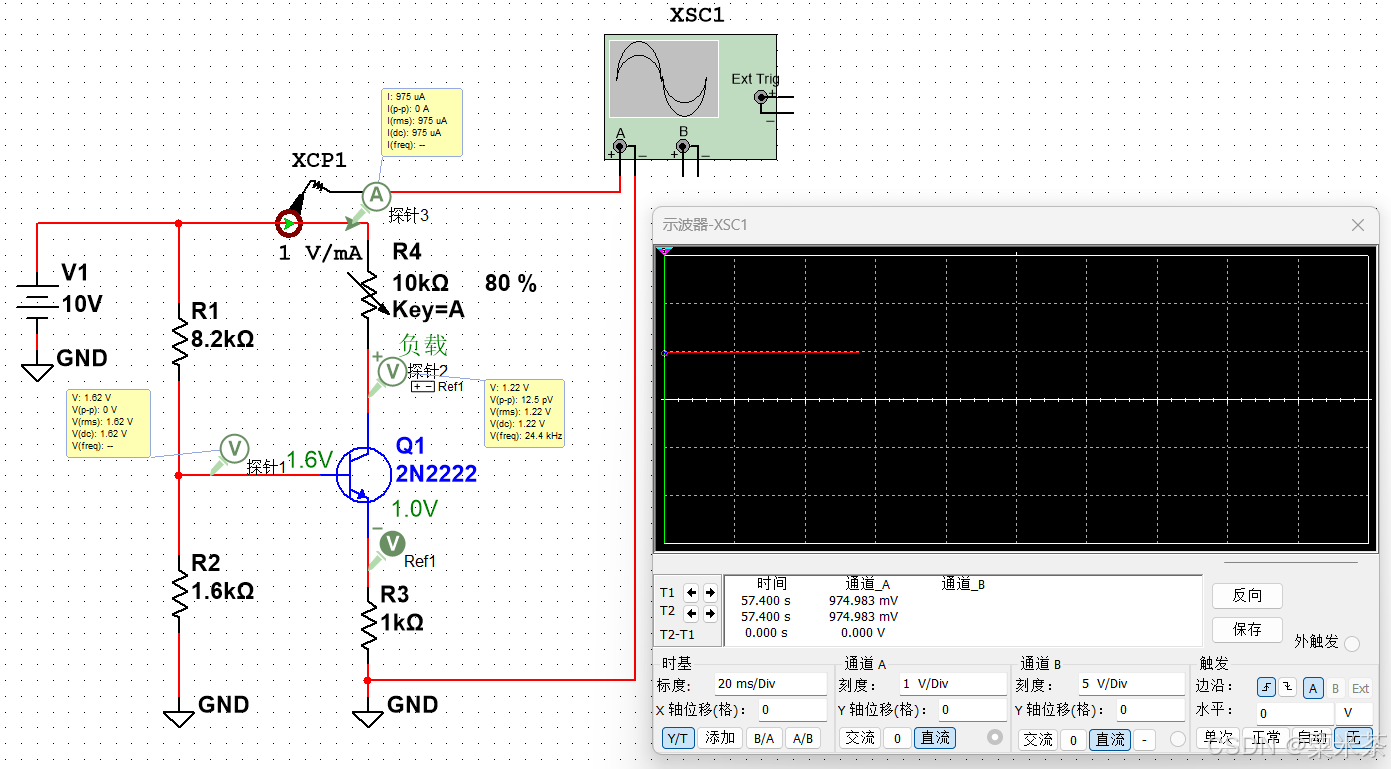

①此电路采用可调电阻来模拟负载，拨动可调电阻会发现，电阻越大，其输出电流与预期电流偏差越大。这个电路对负载是有要求的，超过一定的负载，输出能力就会降低。
②简单的电流源可能受到温度和其他环境因素的影响，导致输出电流不稳定。

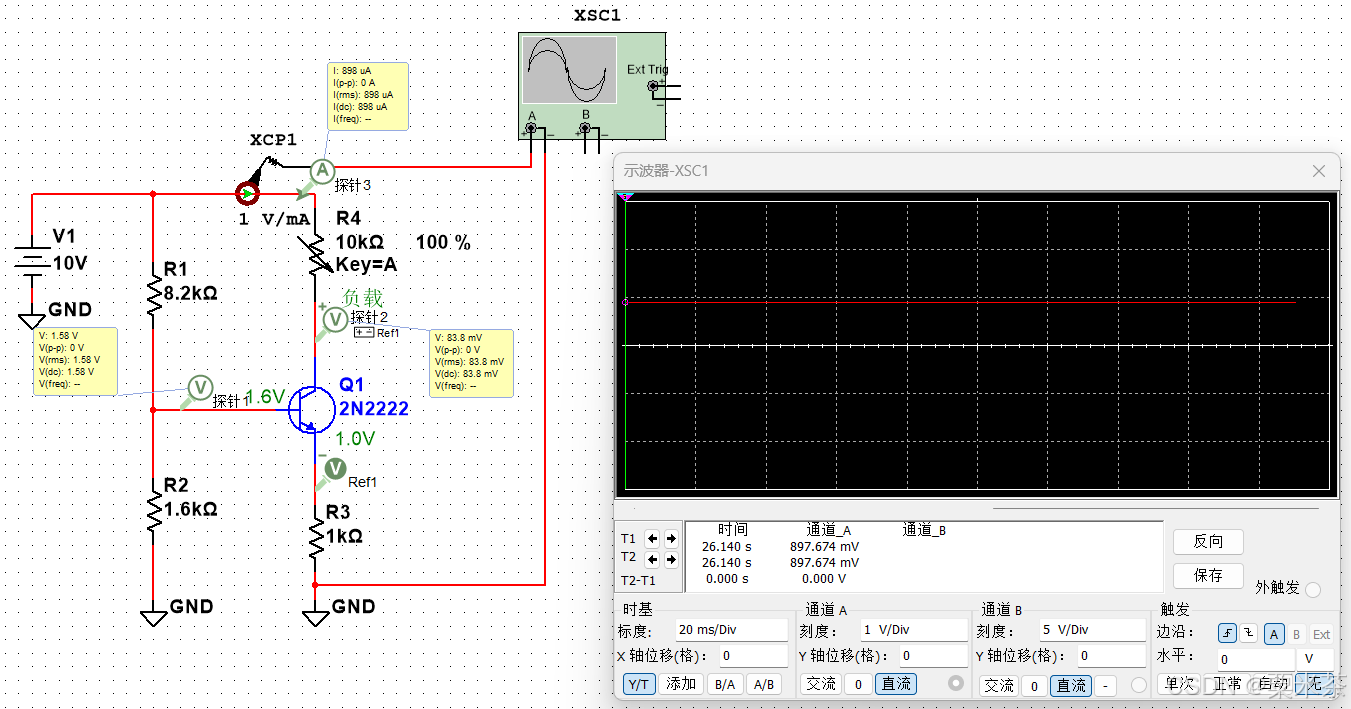

以负载10kΩ为例，此时三极管已经工作在饱和区（VCE=83.3mV）了，无法实现动态调节，故输出电流偏差大。

理论计算负载范围：
为了保证三极管处于放大状态，VCE通常大于0.7V（硅），具体值取决于电路设计和偏置条件。此处选取VCE=1V，负载R=$\frac{Vcc-V_{CE}}{I}$-RE=$\frac{10V-1V}{1mA}$-1kΩ=8kΩ。负载R≤8kΩ，电流能恒定输出1mA。

仿真与理论计算会有偏差，可进行仿真调整，亦可根据需求，自行计算。

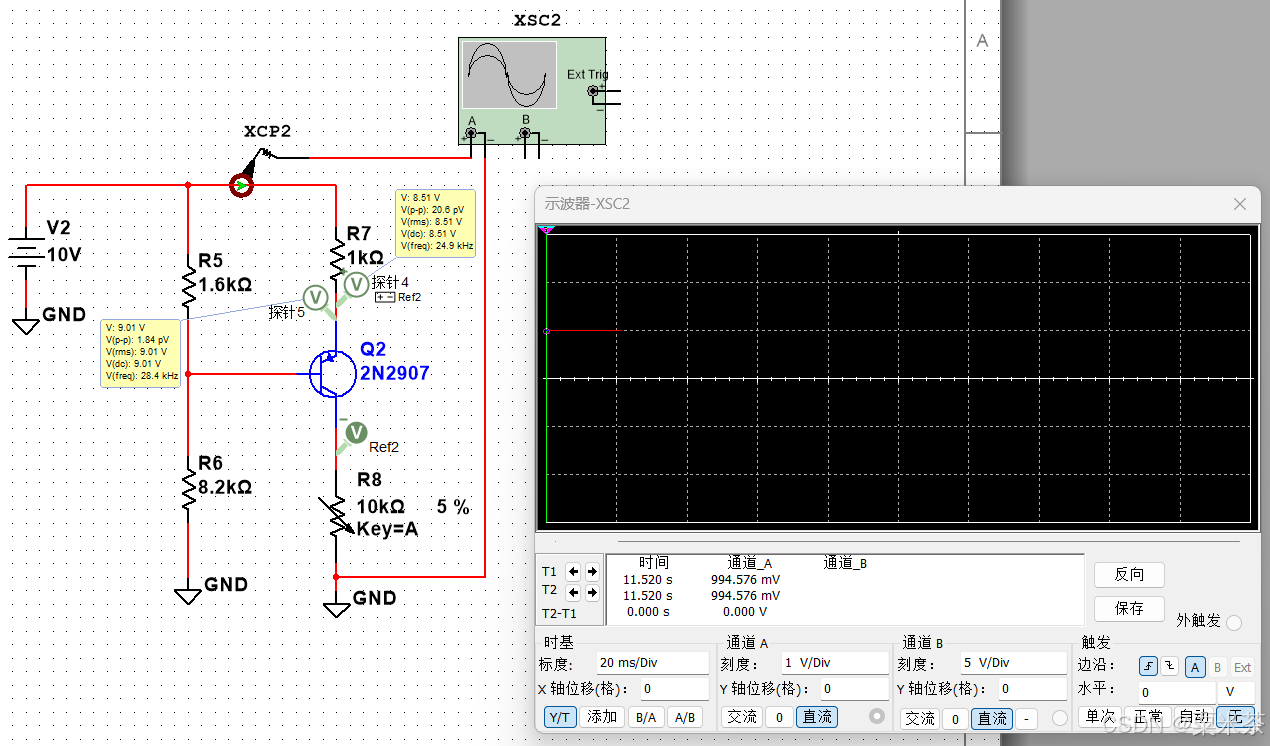

（4）同理可得PNP搭建电流源

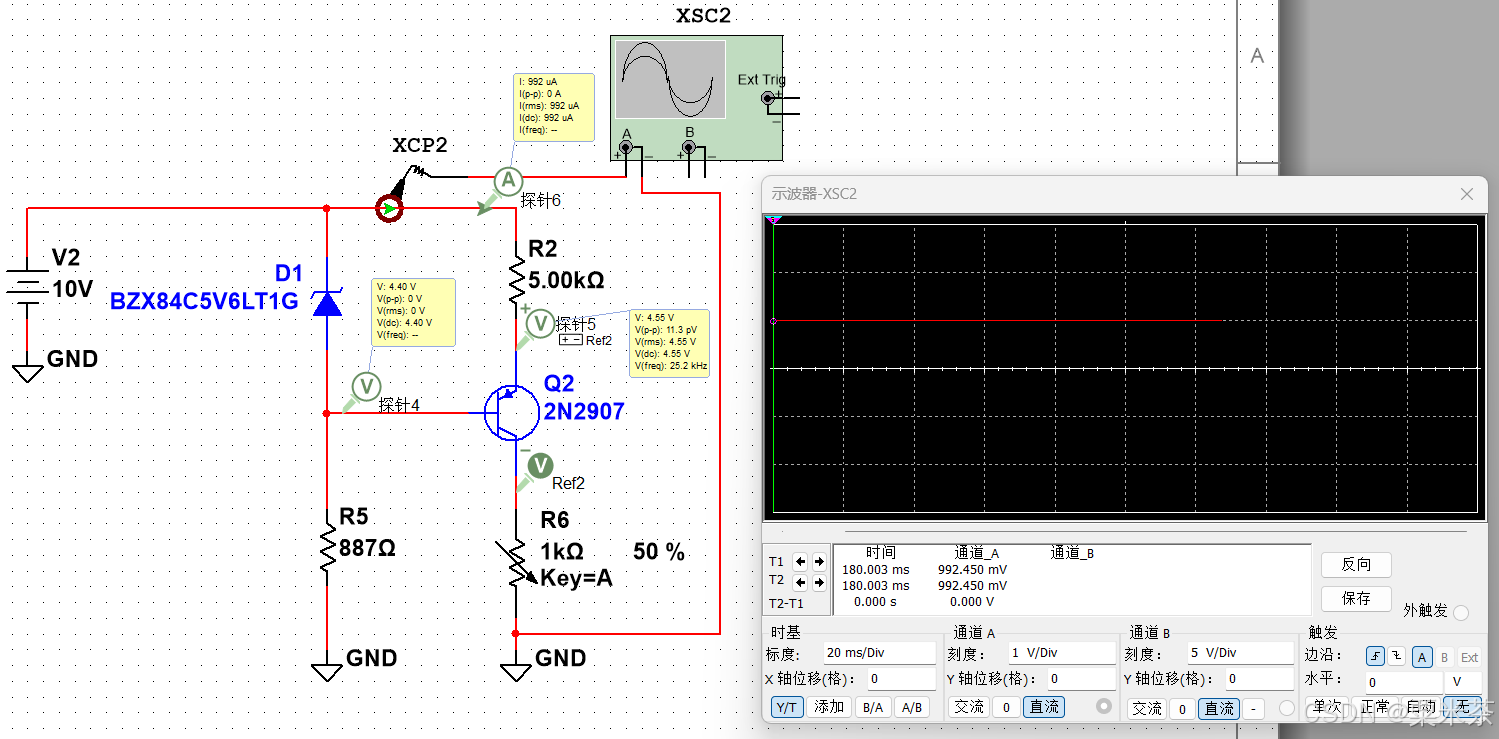

2.齐纳二极管偏置

除了用电阻分压，可以使用Vcc加偏置的齐纳二极管搭建三极管恒流源电路

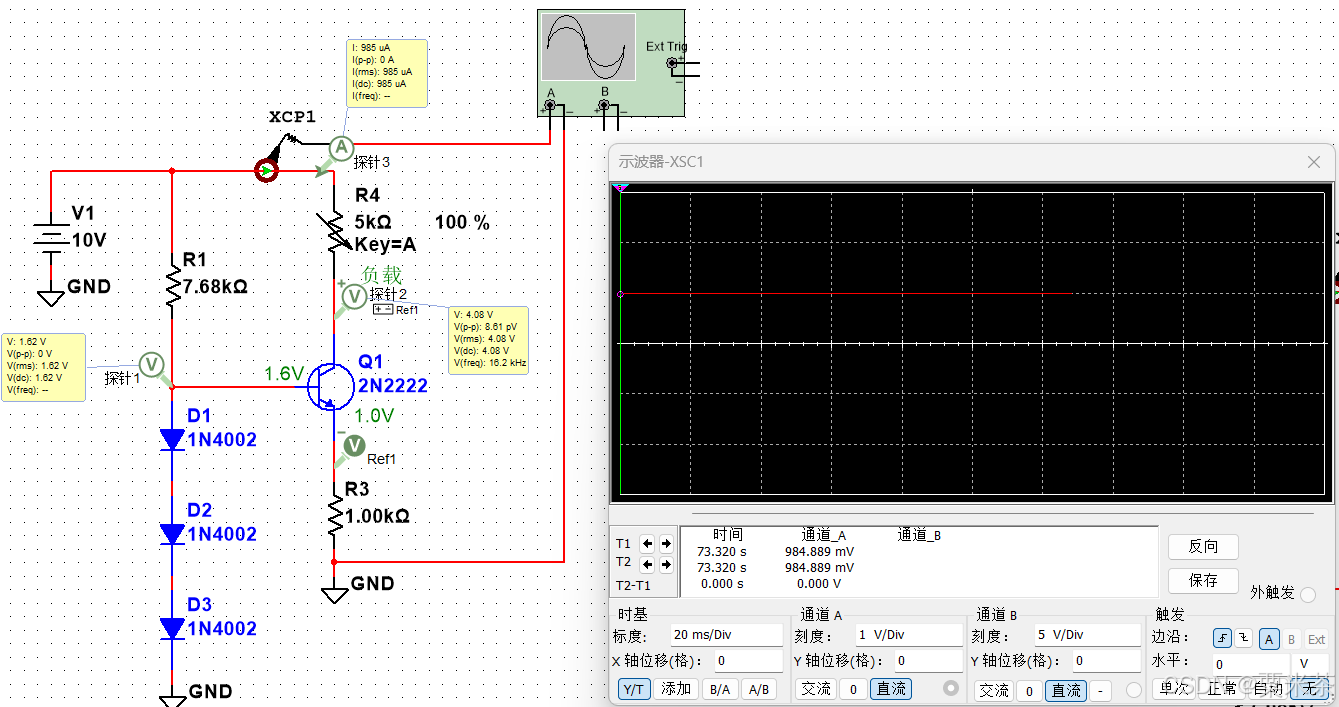

3.串联二极管偏置

---
