芯片Tapeout前GDS Review | Calibre中如何切出gds中指定区域版图？

在SoC芯片实现阶段我们会用到很多模拟IP，IO。对于这类模拟IP相关的电源连接，ESD保护电路连接，信号线连接都需要跟IP Vendor进行Review。但芯片整体版图涉及商业机密，我们不希望整个芯片的版图被各大vendor看到，因此我们可以把把需要review电路的版图切出来。

有了这个切出来的GDS后我们可以跟IP Vendor开review会议或者直接把这个切出来的GDS 发给vendor进行版图相关事项的review。

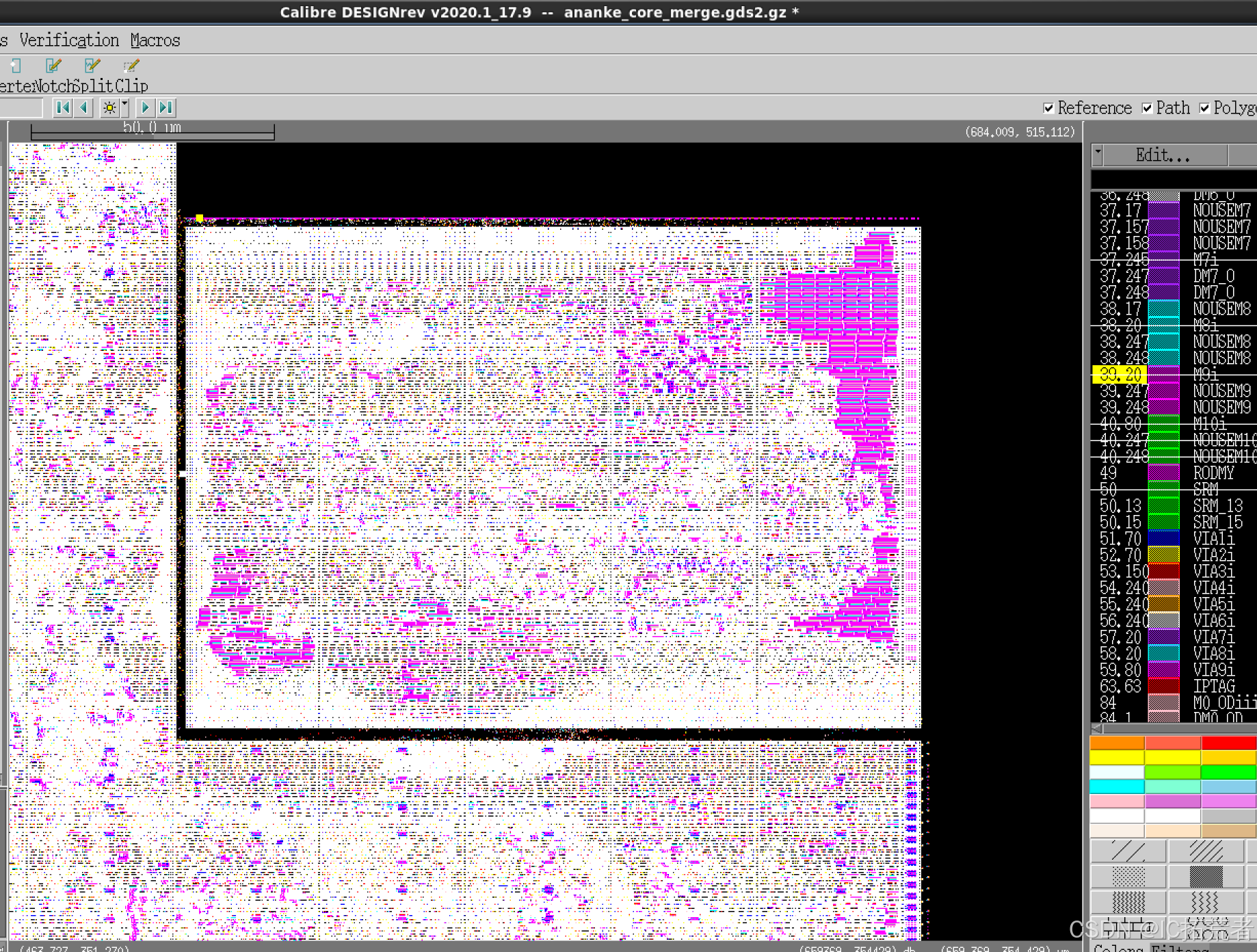

下面我们来分享如何在calibre中把指定区域的GDS单独写出来。下面以咱们社区T12nm A55 版图为例，我们希望把always on domain（AON）的GDS单独输出。

数字IC后端物理验证PV | TSMC 12nm Calibre Base Layer DRC案例解析

Calibre中具体操作步骤如下：

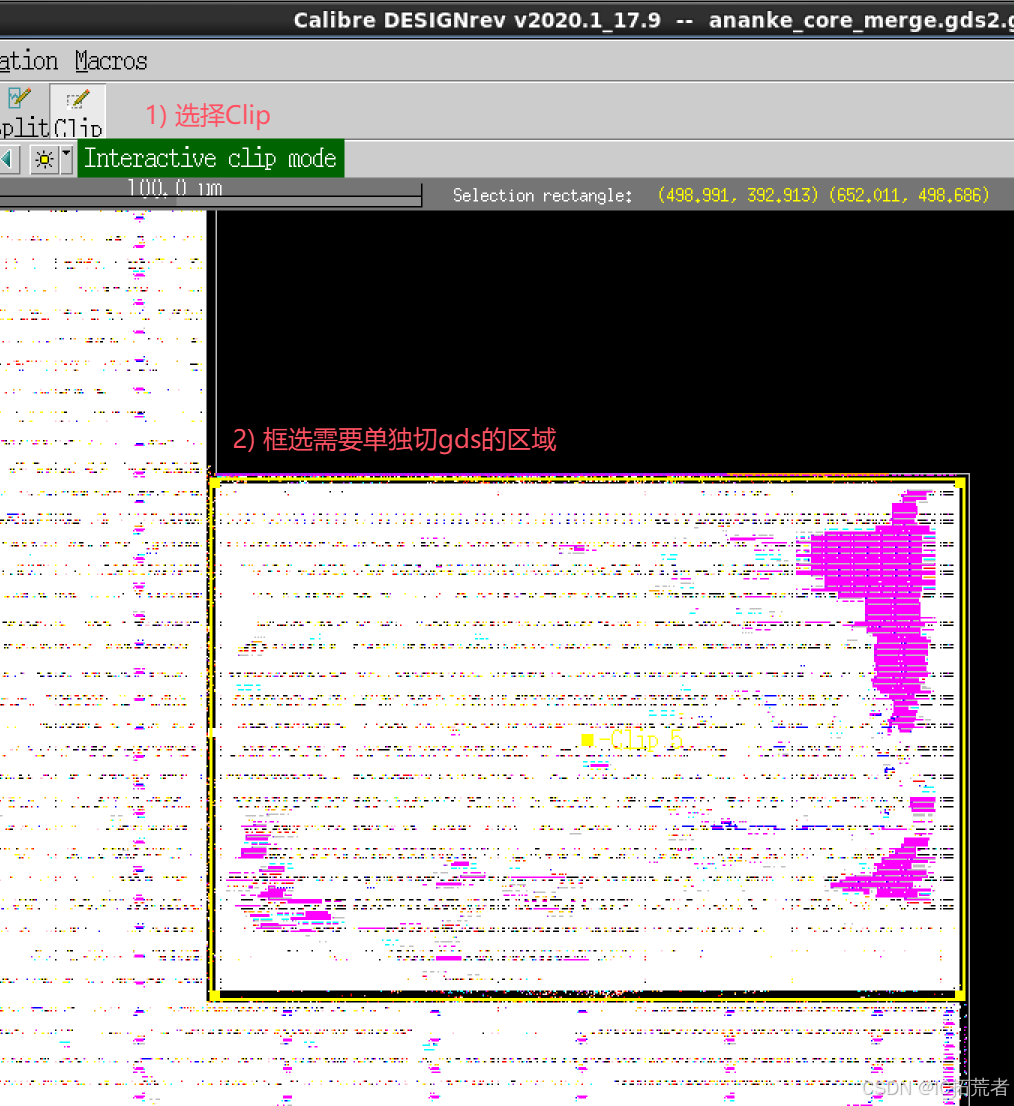

1）选择Clip，框选需要单独切gds的区域。这里可以精细化调整box的大小。

Clock Gen模块Routing DRC，Timing分析及解决

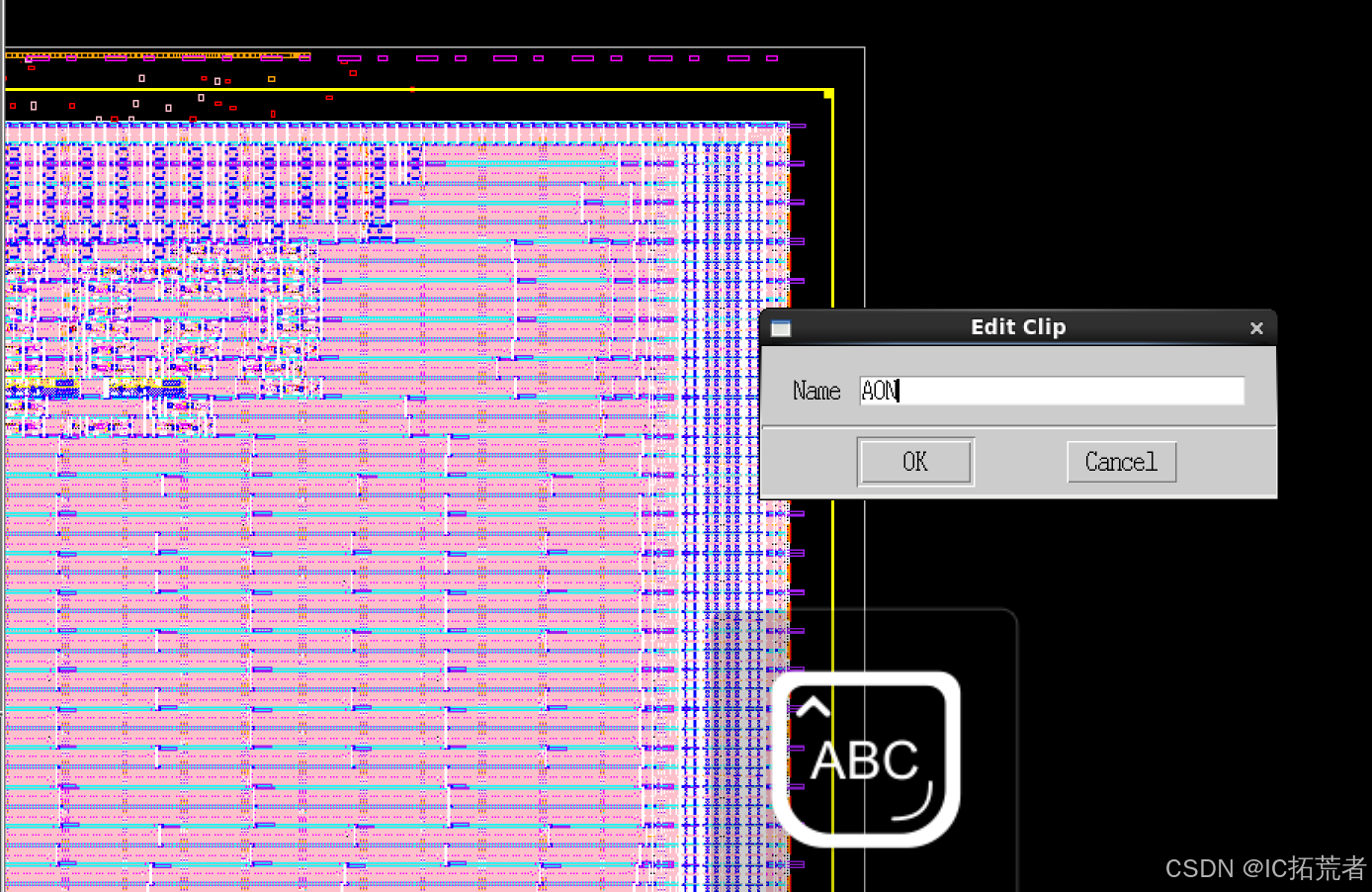

2）选择Clip后右键选择edit clip，进行clip的命名，这里name设置成AON。

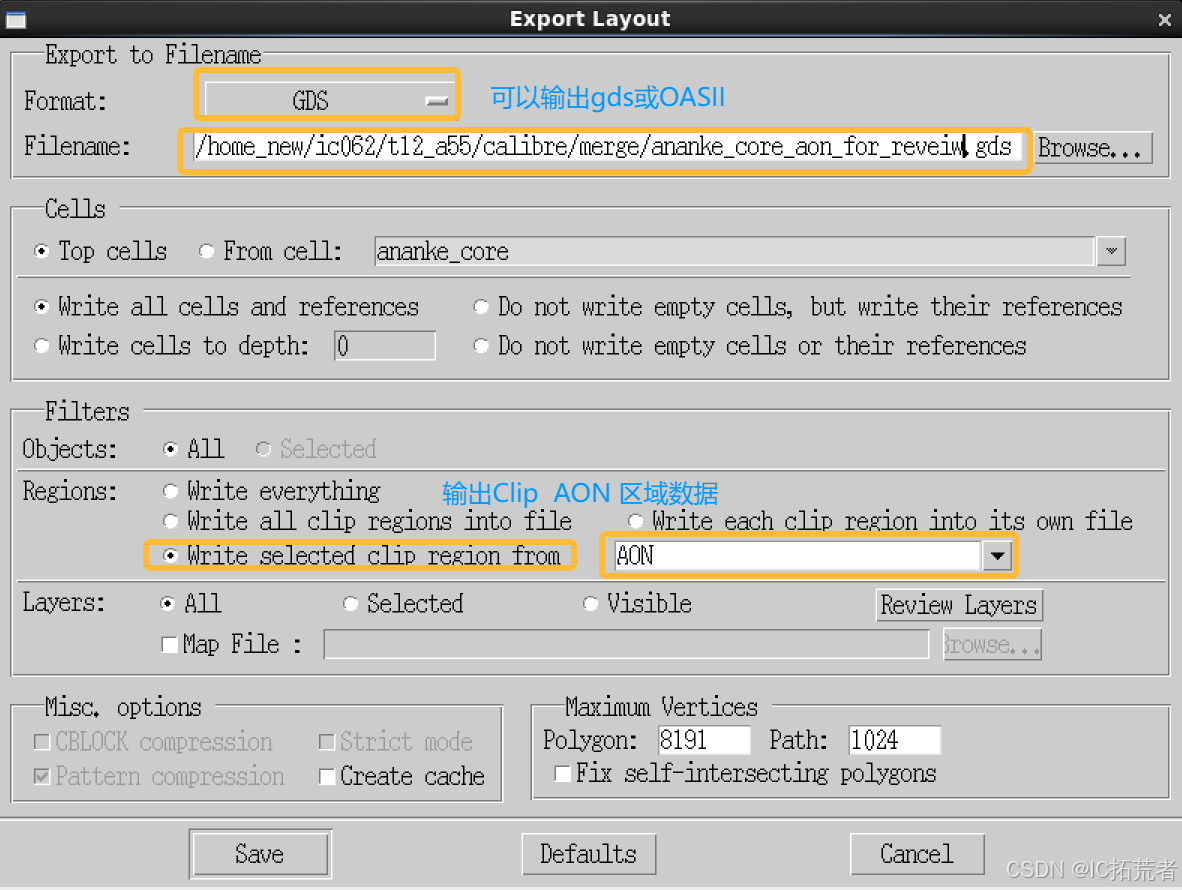

3）File—> Export Layout

4）save即可保存出ananke_core_aon_for_review.gds

后面再分享IP，IO都有哪些需要review的item。比如下面所示的一个IP，Vendor会根据客户提供的GDS来查看是否有从PHY到Digital Core的CDM Clamp cell。
