【程序分享】PCB元件坐标对齐工具 V1.3

↑↑↑点击上方蓝字，关注我们！

        “PCB元件坐标对齐工具 V1.3”脚本程序在PCB文档中将元件的坐标自动移动到参考圆弧的中心，参考圆弧支持机械层1层和禁止布线层，参考图元的位置任意，不局限于栅格位置。

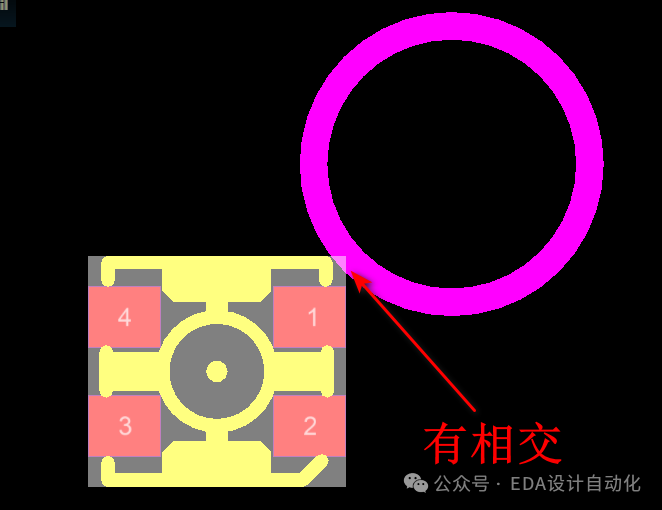

       程序会自动捕捉元件附近的圆弧图元对象，只要有相交都可捕捉，捕捉的机制为元件的轮廓的外接矩形和圆弧有相交，则将把元件的坐标自动挪到圆弧的中心坐标点，在挪动元件时挪到圆弧附近即可，对齐保留程序处理的最大精度，处理精度≤10-5mm。

工具运行方法：将《PCB元件坐标对齐工具 V1.3.vbs》文件拖到Altium Designer界面中，点击菜单栏的Run-Run Script或工具栏的Run子菜单，在AD界面中会弹出工具，将鼠标移动到刚打开工具的标题栏处，按住标题栏后拖拽到左侧服务器面板中或右侧服务器面板中。
工具隐藏方法：点击界面右上角的X图标，或者点击服务器面板右下侧程序的名称，也可切换显示或隐藏。
工具关闭方法：在脚本编辑器界面中点击Stop工具，或点击菜单栏Run->Stop子菜单，或点击工具的退出按钮。
操作方法：在PCB文档中，将待对齐元件拖拽到参考圆弧的附近(只需要待对齐的元件的外接矩形和参考圆弧有接触即可)，然后在界面上选择元件所在的层和参考圆弧所在的层，点击执行按钮，元件自动移动到参考圆弧的中心点上。
       元件的移动精度大于小数点后5位数，保留处理的最大处理进度。程序在启动后，工具的状态栏会显示“初始化完成”几个字。程序点击执行按钮执行完后，在状态栏中会显示执行的时间。工具在显示器为1920*1080分辨率下效果更佳，如果显示器小于此分辨率有内容可能会显示不全。

。

PCB元件坐标对齐工具 V1.3(AD6.9)

PCB元件坐标对齐工具 V1.3(AD13)

PCB元件坐标对齐工具 V1.3(AD23)
