CCNP_SEC_ASA 第三天作业

实验需求：

1. ASA 使用列表放行 Outside 路由器到 DMZ 路由器的 WWW 流量并拒绝 Telnet 流量，当放行和拒绝流量匹配后产生日志通告。

提示：需要使能 ASA的日志功能和 DMZ路由器的 HTTP功能。

设备配置：

##此处展示各设备的配置，可以粘贴文字，也可以粘贴截图##

access-list Outside_access_in extended permit tcp 202.100.1.0 255.255.255.0 192.168.1.0 255.255.255.0 eq www

access-list Outside_access_in extended deny tcp interface Outside interface DMZ eq telnet

access-group Outside_access_in in interface Outside

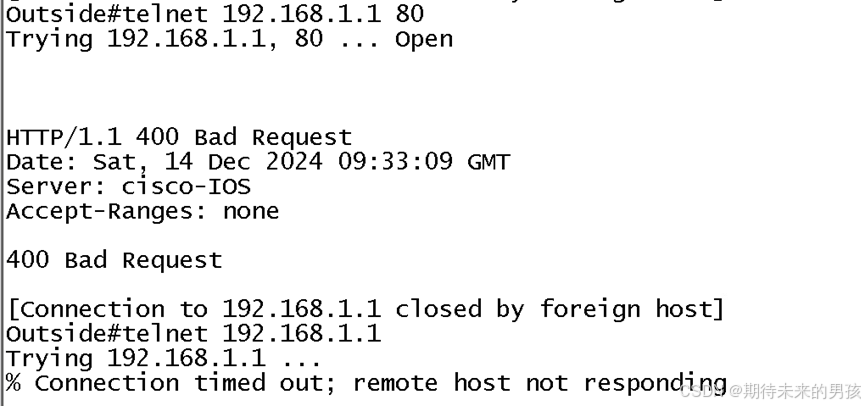

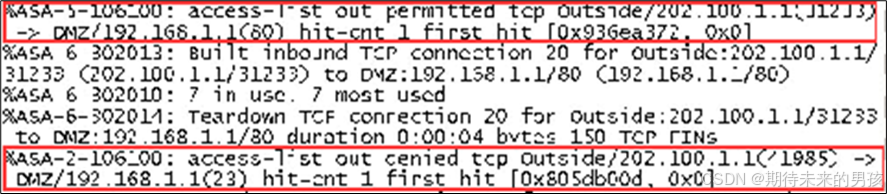

测试现象：

##此处展示实验需求的测试结果，可以粘贴文字，也可以粘贴截图##

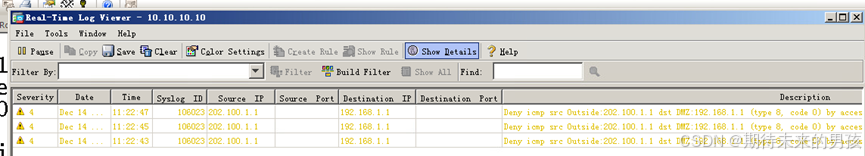

拒绝流量

1. ASA 使用 Object Group 放行 Inside 区域去往 Outside 区域的流量：HTTP（20100.1.1），FTP（20100.1.2），DNS（20100.1.3），并在 PC上测试 HTTP访问。

提示：最后需要放行 SSH流量，否则WIN7 CRT无法管理。

设备配置：

##此处展示各设备的配置，可以粘贴文字，也可以粘贴截图##

      object network Outside-http

        host 202.100.1.1

      object network Outside-ftp

        host 202.100.1.2

      object network Outside-dns

        host 202.100.1.3

      object-group network Outside-app

        network-object object Outside-dns

        network-object object Outside-ftp

        network-object object Outside-http

network-object object Outside-ssh

      object-group service Outside-service

        service-object tcp destination eq ftp

        service-object tcp destination eq http

        service-object udp destination eq domain

      access-list Inside_access_in line 1 extended permit object-group Outside-service 10.1.1.0 255.255.255.0 object-group Outside-app

      access-group Inside_access_in in interface Inside

outside路由器配置

ip http server

ip http authentication local

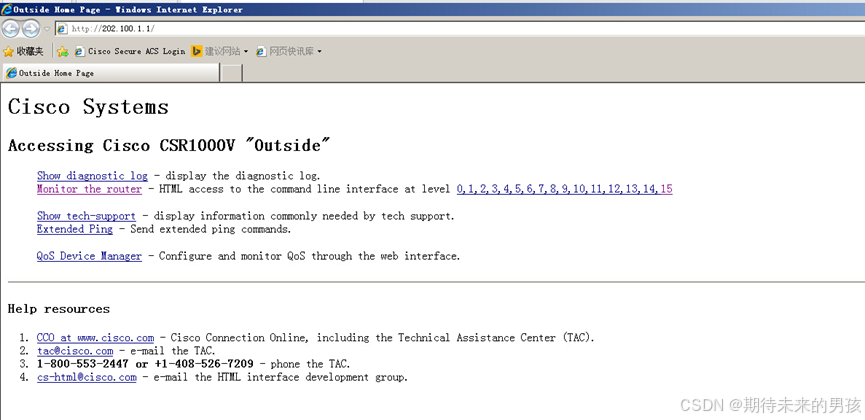

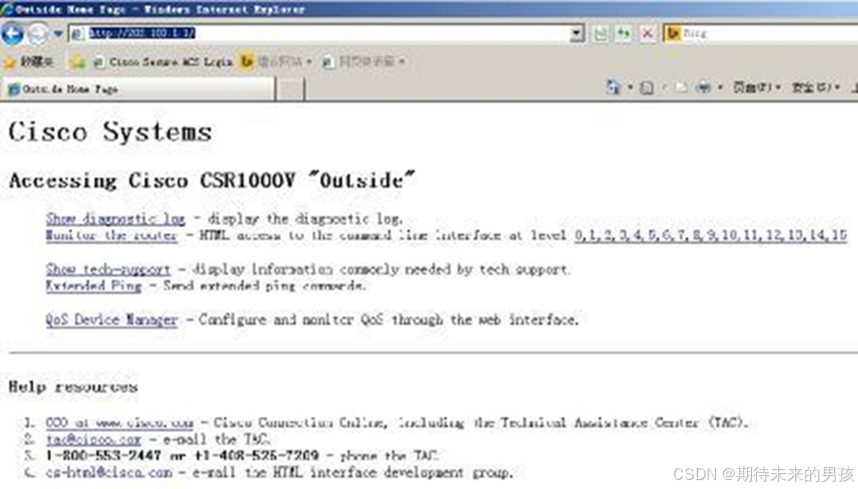

测试现象：

##此处展示实验需求的测试结果，可以粘贴文字，也可以粘贴截图##

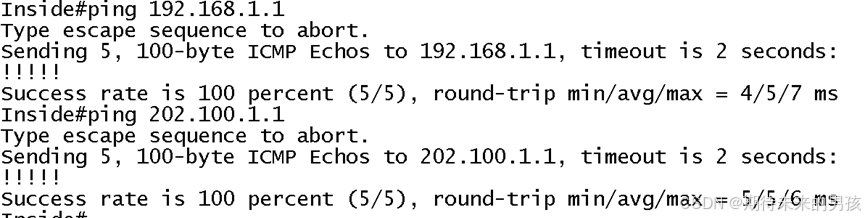

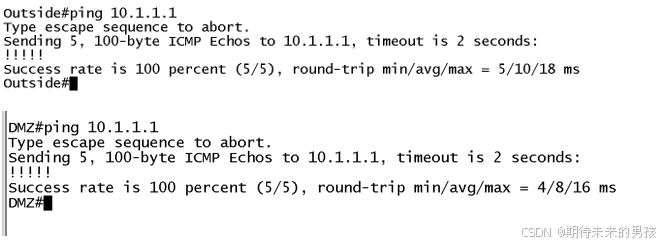

1. 放行 Inbound的 ICMP流量并测试。

设备配置：

##此处展示各设备的配置，可以粘贴文字，也可以粘贴截图##

access-list global_access line 1 extended permit icmp any any

测试现象：

##此处展示实验需求的测试结果，可以粘贴文字，也可以粘贴截图##

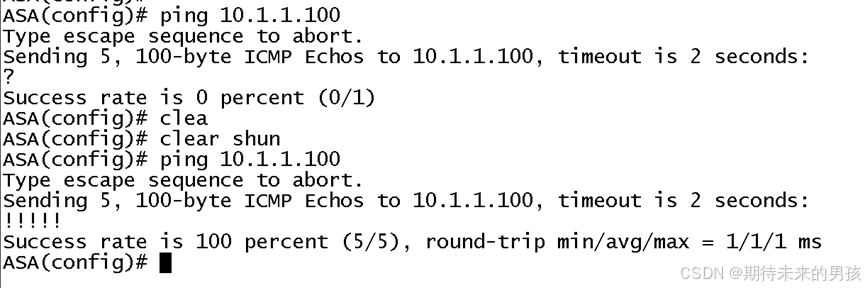

1.  网管人员怀疑内网中一台主机（10.1.1.100）有问题，想暂时禁止此主机访问（同时也拒绝其他人访问此主机），请给出解决方案。

提示：可用 ping命令和 debug命令展示效果，截图后 no掉该配置即可，以免影响后续实验。

设备配置：

##此处展示各设备的配置，可以粘贴文字，也可以粘贴截图##

  shun 10.1.1.100

测试现象：

##此处展示实验需求的测试结果，可以粘贴文字，也可以粘贴截图##

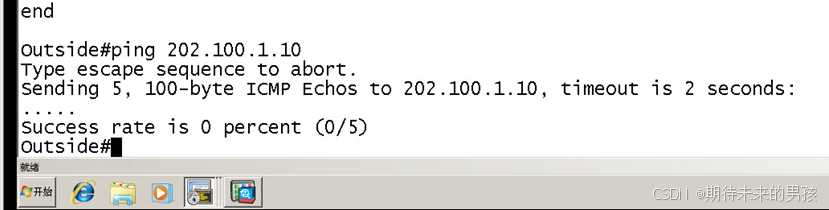

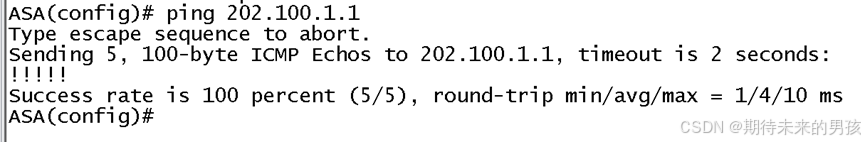

1. 禁止 Outside路由器 ping ASA防火墙的 Outside接口（202.100.1.10），但是不影响防火墙 ping Outside路由器（202.100.1.1）。

设备配置：

##此处展示各设备的配置，可以粘贴文字，也可以粘贴截图##

Outside配置

ip access-list extended ping

 1 deny icmp host 202.100.1.10 host 202.100.1.1 echo-reply

 5 permit icmp any any

interface GigabitEthernet1

ip access-group ping in

测试现象：

##此处展示实验需求的测试结果，可以粘贴文字，也可以粘贴截图##

1. 参考如下拓扑配置配置防火墙和路由器，将 ASA防火墙的 Outside和 Outside2 口加入 zone，完成 Traffic Zone实验，并配置路由，使去往 1.1.1.1的流量实现负载均衡（zone-name：outside）

提示：在原实验拓扑上完成此实验即可，202.100.2.0/24网络分别接在 ASA的 Gi0/3接口和 Outside路由器的 Gi2接口，并用 Telnet测试输出如下结果。

ASA# sh conn  zone outside | in 1.1.1.1

TCP outside:Outside(Outside)  1.1.1.1:23 Inside  10.1.1.1:22529, idle 0:00:05,bytes 178, flags UIO

TCP outside:Outside(Outside2)  1.1.1.1:23 Inside  10.1.1.100:49186, idle0:04:32, bytes 195, flags UIO

设备配置：

##此处展示各设备的配置，可以粘贴文字，也可以粘贴截图##

Outside 配置

interface GigabitEthernet2

 ip address 202.100.2.1 255.255.255.0

no shutdown

ip route 0.0.0.0 0.0.0.0 202.100.1.10

ip route 0.0.0.0 0.0.0.0 202.100.2.10

ASA配置

zone outside

interface GigabitEthernet0/0

 nameif Outside

 security-level 0

 zone-member outside

 ip address 202.100.1.10 255.255.255.0

interface GigabitEthernet0/3

 nameif Outside2

 security-level 0

 zone-member outside

 ip address 202.100.2.10 255.255.255.0

route Outside 0.0.0.0 0.0.0.0 202.100.1.1 1

route Outside2 0.0.0.0 0.0.0.0 202.100.2.1 1

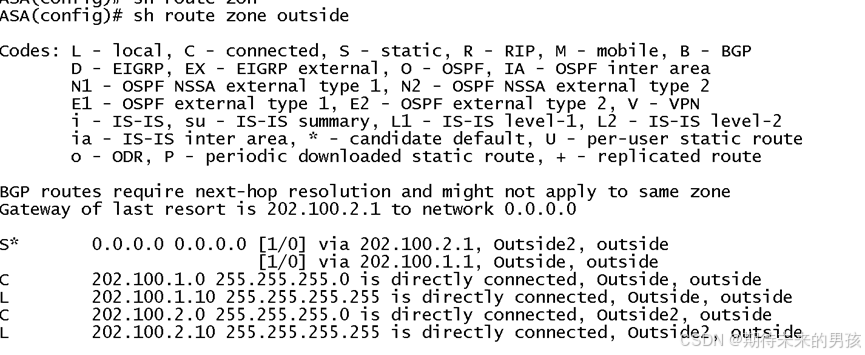

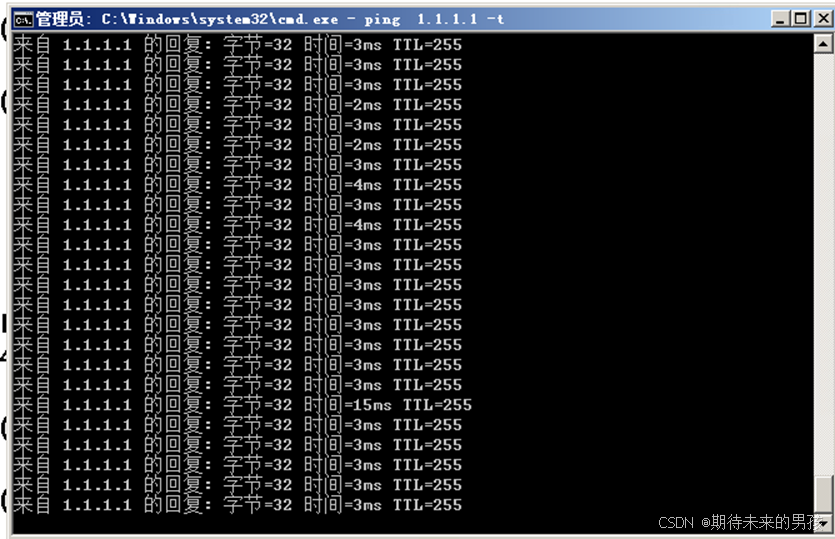

测试现象：

##此处展示实验需求的测试结果，可以粘贴文字，也可以粘贴截图##

access-list ASA-ZONE-PBR extended permit icmp host 10.1.1.100 host 1.1.1.1

route-map PBR-ASA-ZONE permit 10

 match ip address ASA-ZONE-PBR

 set ip next-hop 202.100.2.1

interface GigabitEthernet0/0

policy-route route-map PBR-ASA-ZONE

删除outside 路由

no ip route 0.0.0.0 0.0.0.0 202.100.2.10

1. 参考如下拓扑配置配置防火墙，按照教主视频完成 Identity Firewall实验。（建议从零预配开始配置，更接近于实际生产环境）

提示：需要看到如下输出：

ASA# show user-identity user active domain QYTANG list detail

Total active users: 2   Total IP addresses: 2

QYTANG: 2 users, 2 IP addresses

QYTANG\Administrator: 1 active conns; idle 0 mins

192.168.1.200: login 0 mins, idle 0 mins, 1 active conns

QYTANG\aduser: 3 active conns; idle 0 mins

10.1.1.1: login 0 mins, idle 0 mins, 3 active conns

设备配置：

##此处展示各设备的配置，可以粘贴文字，也可以粘贴截图##

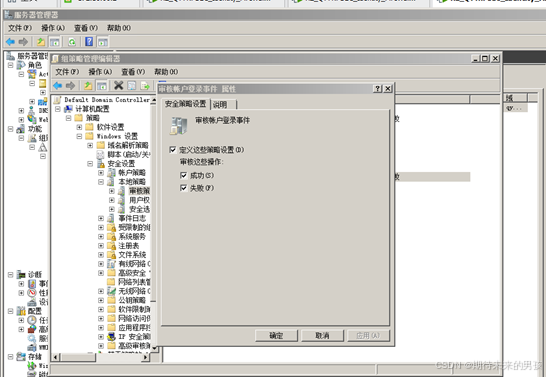

服务器开启ad服务 添加aduser用户等

ASA

dns domain-lookup DMZ

dns server-group DefaultDNS

 name-server 192.168.1.100

 domain-name qytang.com

aaa-server QYTAD protocol ldap

aaa-server QYTAD (DMZ) host 192.168.1.100

 server-port 389

 ldap-base-dn DC=qytang,DC=com

 ldap-scope subtree

 ldap-naming-attribute sAMAccountName

 ldap-login-password Cisc0123

 ldap-login-dn cn=administrator,cn=users,dc=qytang,dc=com

 server-type auto-detect

ADagent

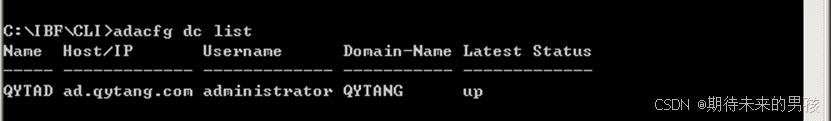

CMD:adacfg dc create -name QYTAD -host ad.qytang.com -domain qytang.com -user administrator -password Cisc0123

CMD:adacfg syslog create -name kiwi-server -ip 192.168.1.200

AD域控

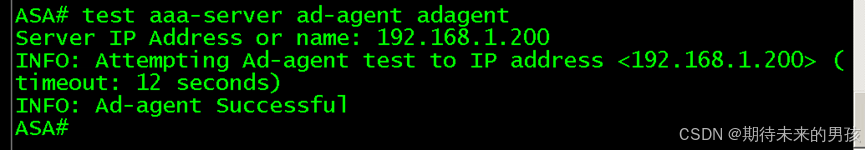

aaa-server adagent protocol radius

 ad-agent-mode

aaa-server adagent (DMZ) host 192.168.1.200

key cisco

！

user-identity domain QYTANG aaa-server QYTAD

user-identity default-domain QYTANG

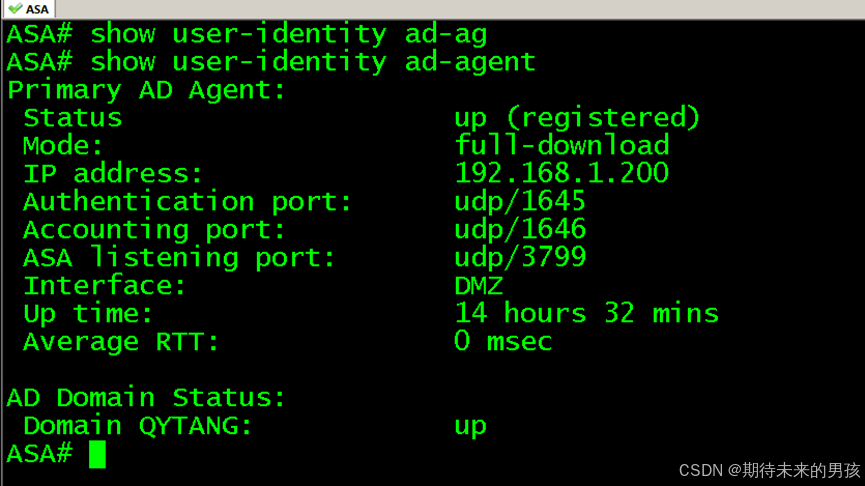

user-identity ad-agent aaa-server adagent

aaa authentication ssh console LOCAL

！

object-group user qytang-aduser

 user QYTANG\aduser

object-group user qytang-group

 user-group QYTANG\\adgroup

access-list in extended deny icmp object-group-user qytang-aduser any host 192.168.1.200

access-list in extended permit ip any any

access-group in in interface Inside

policy-map global_policy

 class inspection_default

  inspect icmp

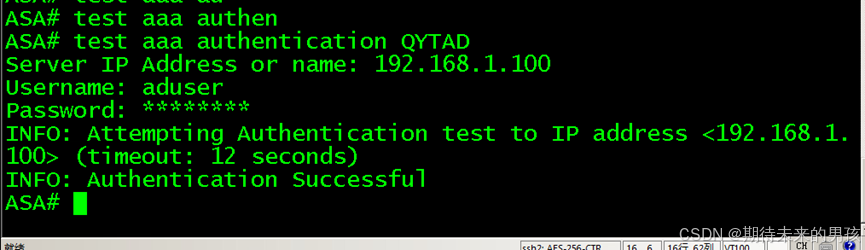

确保client和ad server通信正常

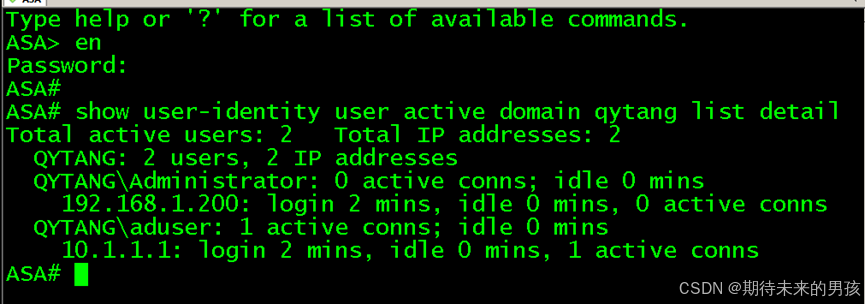

show user-identity user active domain qytang list detail

测试现象：

##此处展示实验需求的测试结果，可以粘贴文字，也可以粘贴截图##
