全国产！瑞芯微3562Mini（2GHz四核A53 NPU）工业开发板规格书

评估板简介

创龙科技 TL3562-MiniEVM 是一款基于瑞芯微 RK3562J/RK3562 处理器设计的四核 AR M Cortex-A53 + 单核 ARM Cortex-M0 国产工业评估板，主频高达 2.0GHz。评估板由核心板和评估底板组成，核心板 CPU、ROM、RAM、电源、晶振等所有元器件均采用国产工业级方案，国产化率 100%，评估底板大部分元器件亦采用国产工业级方案，国产化率约 99%（按元器件数量占比，数据仅供参考）。核心板经过专业的 PCB Layout 和高低温测试验证，支持选配屏蔽罩，质量稳定可靠，可满足各种工业应用环境要求。

评估板引出 2 路 Ethernet、2 路 USB、Micro SD、UART 等通信接口，同时引出 2 路 M IPI CSI、LVDS LCD、MIPI LCD、HDMI OUT、MIC IN、SPK OUT、HP OUT 多媒体接口，支持 1080P@60fps H.264 视频编码、4K@30fps H.265 视频解码。

评估板体积小巧，尺寸为 85x130mm，可作为卡片式电脑使用，且便于产品集成，方便用户快速进行产品方案评估与技术预研。

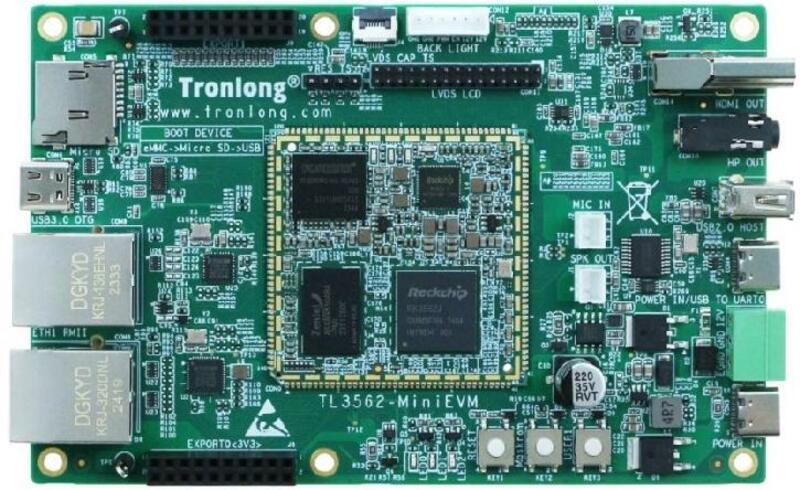

图 1 评估板正面图

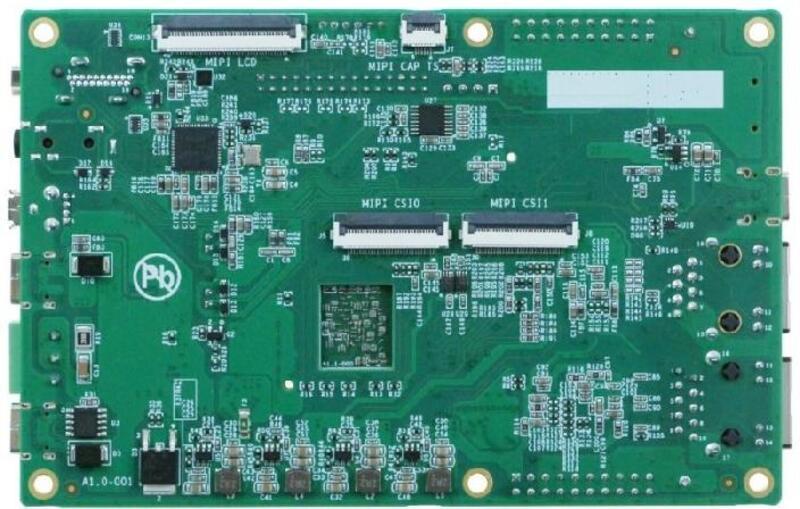

图 2 评估板背面图

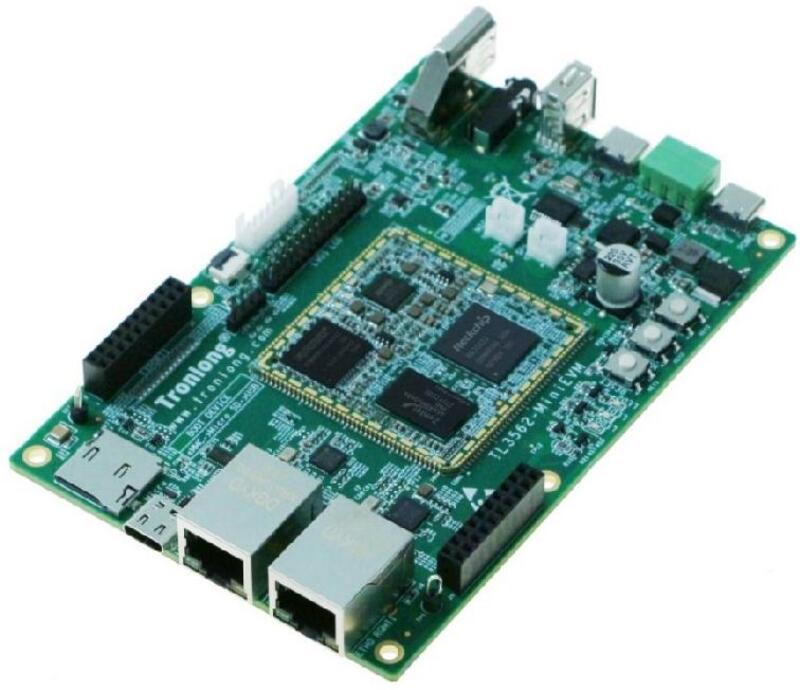

图 3 评估板斜视图

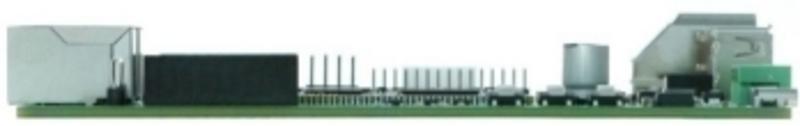

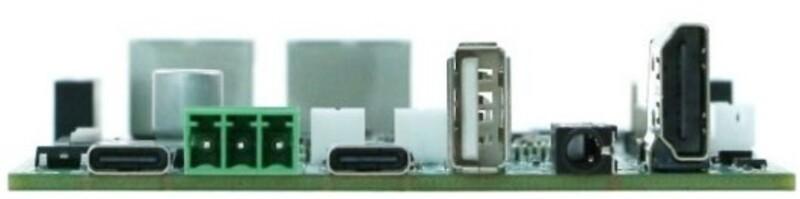

图 4 评估板侧视图 1

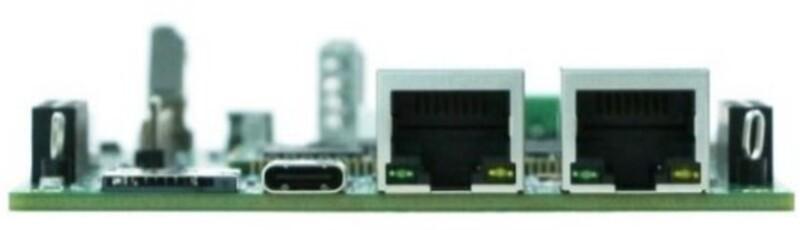

图 5 评估板侧视图 2

图 6 评估板侧视图 3

图 7 评估板侧视图 4

典型应用领域

1. 工商业储能 EMS

2. 通讯管理机

3. 运动控制器

4. AGV 机器人

5. 工业相机

6. 车载环视系统

7. 车载数据网关

8. 医疗显控板

软硬件参数

硬件框图

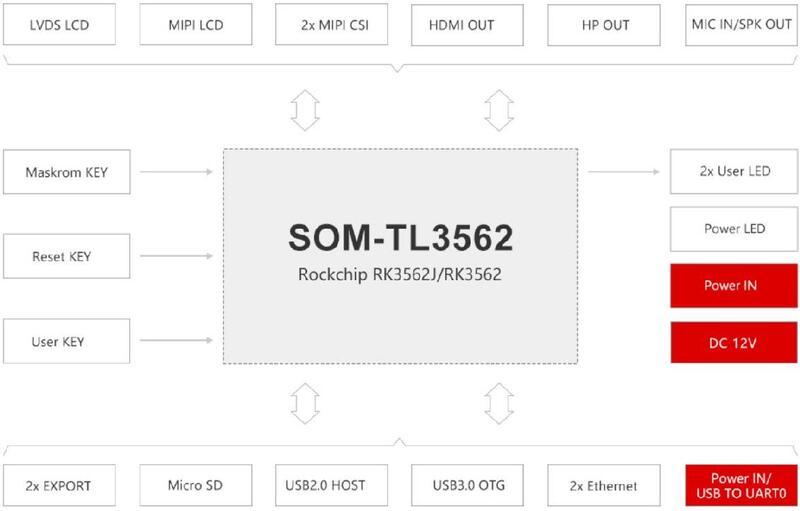

图 8 评估板硬件框图

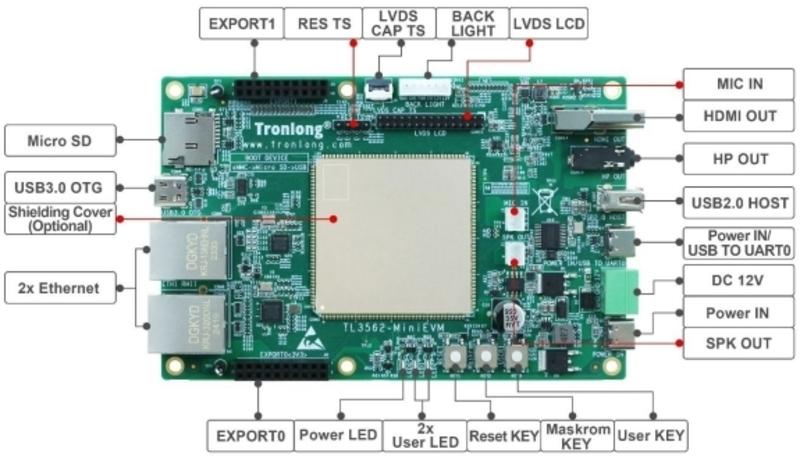

图 9 评估板硬件资源图解 1

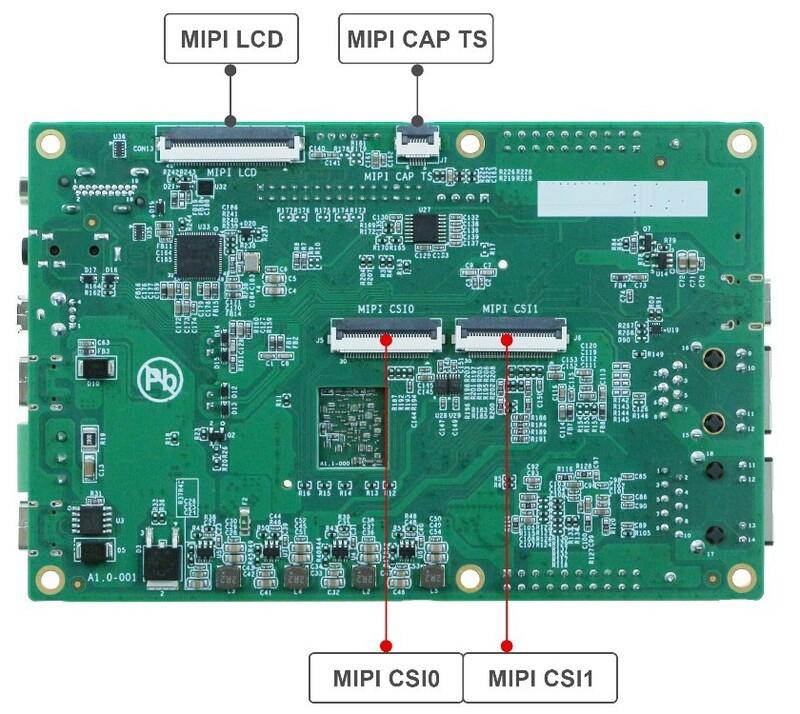

图 10 评估板硬件资源图解 2

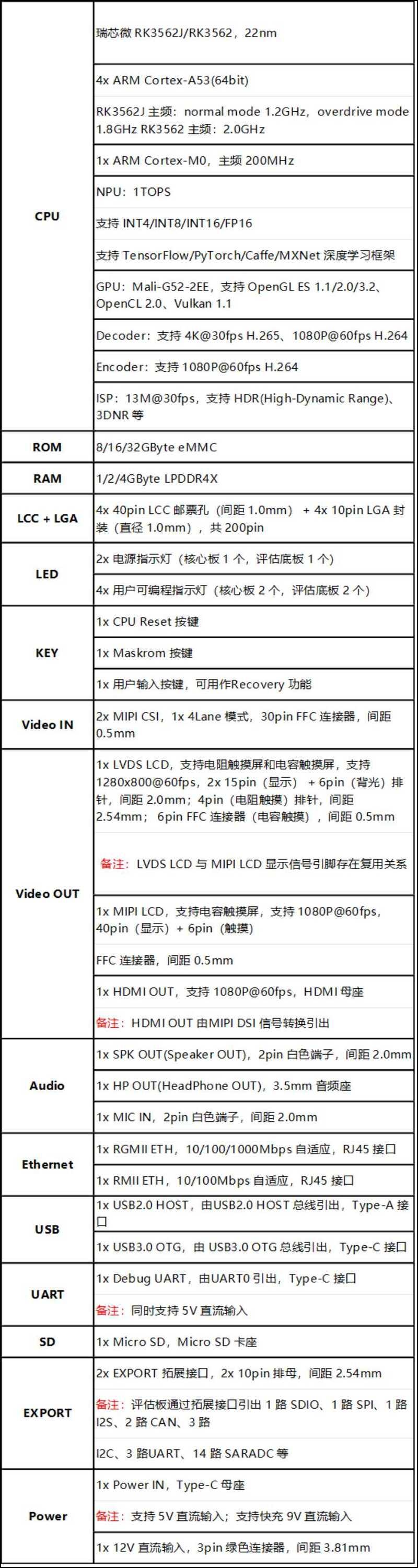

硬件参数

表 1

备注：部分硬件接口资源存在复用关系。

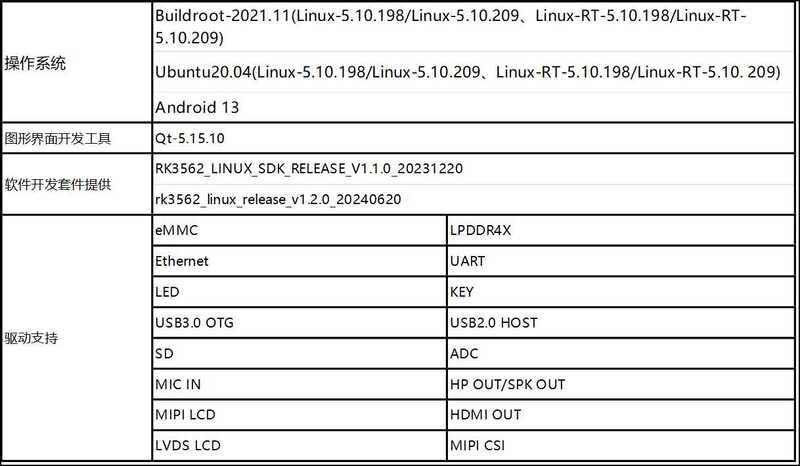

软件参数

表 2

开发资料

1. 提供核心板引脚定义、核心板 3D 图形文件、可编辑底板原理图、可编辑底板 PCB、芯片 Datasheet，协助国产元器件方案选型，缩短硬件设计周期；

2. 提供系统固化镜像、文件系统镜像、内核驱动源码，以及丰富的 Demo 程序；

3. 提供完整的平台开发包、入门教程，节省软件整理时间，让应用开发更简单；

开发案例主要包括：

• Linux、Linux-RT、Qt 应用开发案例

• Baremetal（裸机）、RT-Thread(RTOS)开发案例

• Linux + RT-Thread/Baremetal AMP 开发案例

• Cortex-A53 与 Cortex-M0 核间通信案例

• Android、Ubuntu 操作系统演示案例

• Docker 容器技术、MQTT 通信协议演示案例

• IgH EtherCAT 开发案例

• NPU、OpenCV 开发案例

• 双路 MIPI 视频采集、视频编解码开发案例

备注：部分案例现阶段可能暂未发布。

电气特性

工作环境

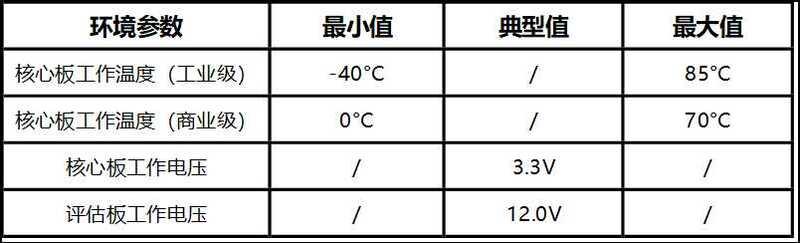

表 3

功耗测试

表 4

备注：功耗基于 TL3562-MiniEVM 评估板（CPU 为 RK3562J、ARM Cortex-A53 主频为1.2GHz）运行 Buildroot 系统，自然散热状态下测得。测试数据与具体应用场景有关，仅供参考。

状态 1：系统启动，评估板不接入其他外接模块，不执行程序；

状态 2：系统启动，评估板不接入其他外接模块，运行 DDR 压力读写测试程序，4 个 ARM Cortex-A53核心使用率约 100%。

机械尺寸

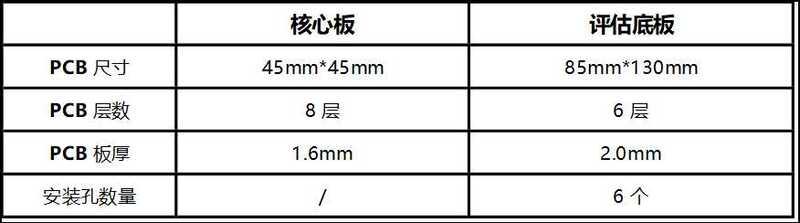

表 5

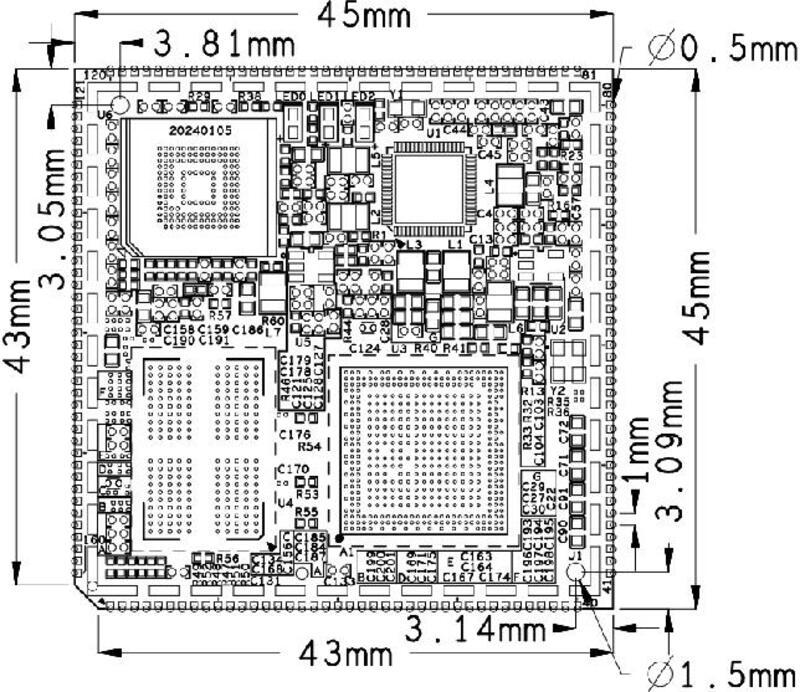

图 11 核心板机械尺寸图

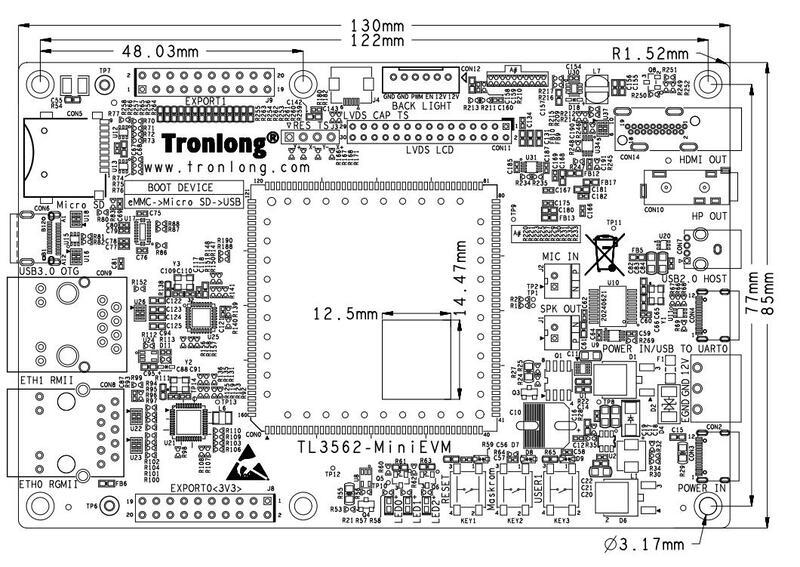

图 12 评估底板机械尺寸图

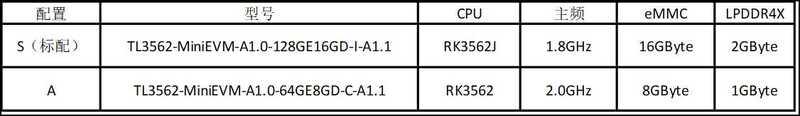

产品型号

表 6

备注：标配为 TL3562-MiniEVM-A1.0-128GE16GD-I-A1.1，其他型号请与相关销售人员联系。

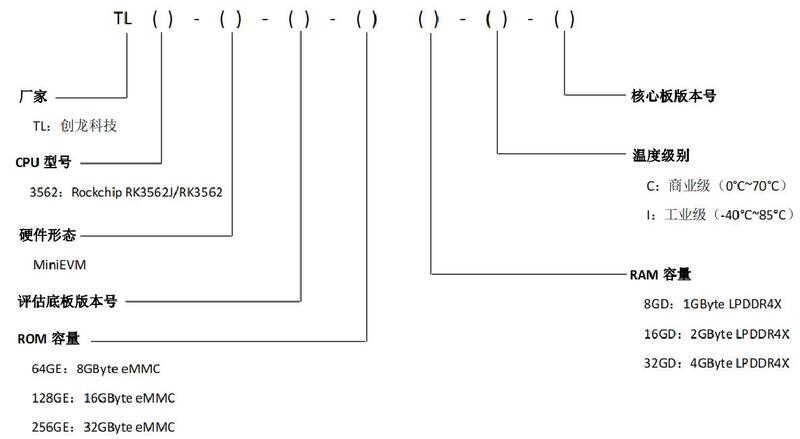

型号参数解释

图 13

评估板套件清单

表 7

技术服务

（1） 协助底板设计和测试，减少硬件设计失误；

（2） 协助解决按照用户手册操作出现的异常问题；

（3） 协助产品故障判定；

（4） 协助正确编译与运行所提供的源代码；

（5） 协助进行产品二次开发；

（6） 提供长期的技术服务。

增值服务

• 主板定制设计

• 核心板定制设计

• 嵌入式软件开发

• 项目合作开发

• 技术培训
